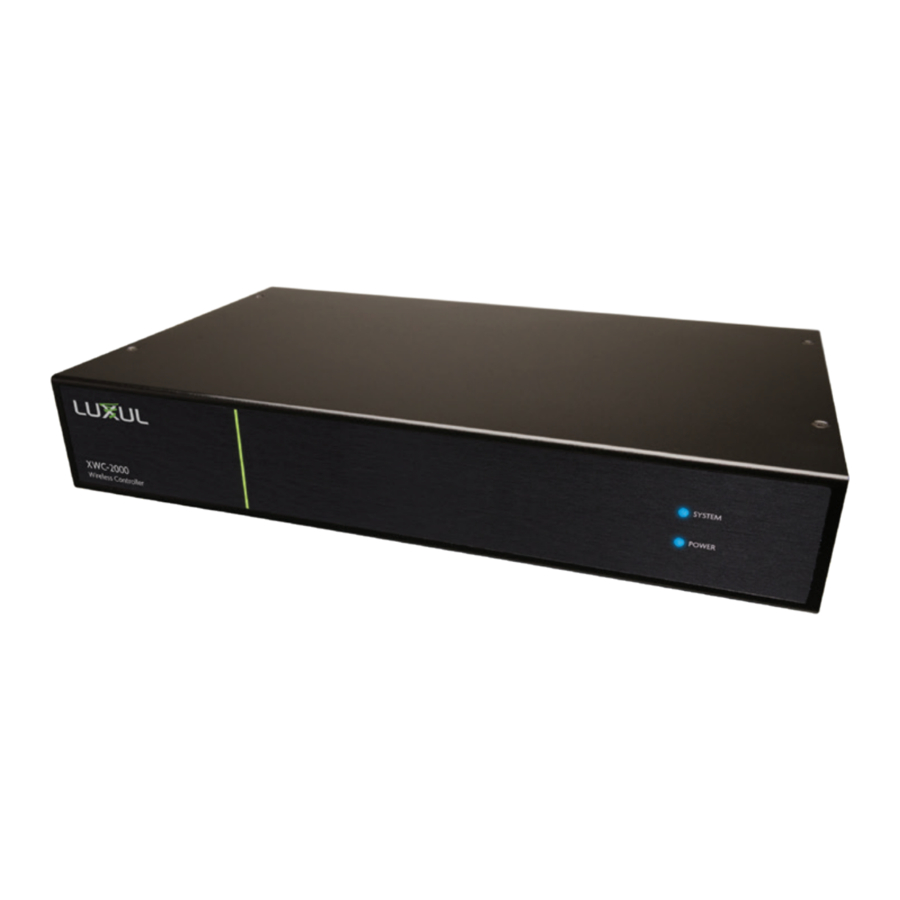

Luxul XWC-2000 - WLAN-Controller Schnellinstallationsanleitung

Inhalt

Lieferumfang

  • XWC-2000 Wireless Controller
  • Rackmontage-Kit
  • Gummifüße
  • Netzkabel
  • LAN-Kabel

VOR DER INSTALLATION

  • Controller-Setup-Sequenz:Sobald Sie den XWC-2000 WLAN-Controller konfiguriert haben, konfiguriert und verwaltet der Controller automatisch alle kompatiblen APs im selben Subnetz; APs können jedoch jederzeit hinzugefügt oder entfernt werden. Ein DHCP-Server ist im Netzwerk erforderlich.
  • Firmware-Updates: Der XWC-2000 WLAN-Controller prüft automatisch auf Firmware-Updates für Controller-kompatible APs und den WLAN-Controller selbst, benötigt hierfür jedoch Internetzugang. Der WLAN-Controller funktioniert auch ohne Internetzugang, aber Firmware-Updates sind dann nicht verfügbar.

Physische Installation

  • Geräte anschließen: Der XWC-2000 WLAN-Controller wird zusammen mit allen kompatiblen Access Points einfach an das Netzwerk angeschlossen.
    Physische Installation - Verbindungsdiagramm
  • Platzierung der Access Points: Platzieren Sie die APs so, dass eine ausreichende Abdeckung gewährleistet ist, aber nicht so weit voneinander entfernt, dass keine Signalüberlappung besteht. Möglicherweise müssen Sie mit der AP-Platzierung experimentieren, um das Roaming-Erlebnis zu optimieren. Die APs sollten sich ausreichend überlappen, damit das Client-Gerät eine gute Verbindung zu dem AP hat, an den es aktuell angeschlossen ist, aber auch den nächstgelegenen AP sieht.
    Physische Installation - Access Point Platzierung

Idealerweise sollten Roaming-Clients an der Mittelstelle zwischen zwei APs eine Signalstärke von zwei überlappenden APs im Bereich von -60 bis -70 dBm sehen
Physische Installation - Access Point Reichweite

Hinweis: Besuchen Sie luxul.com/ap-placement für Details zur Auswahl und Optimierung der AP-Platzierung.

Hinweis: Erwägen Sie die Verwendung von Ekahau HeatMapper, um diesen Prozess zu unterstützen, erhältlich unter www.ekahau.com. Luxul bietet auch ein informatives "How-To"-Video zu HeatMapper unter luxul.com/how-to-videos.

Ethernet und Strom anschließen

  • Verwenden Sie ein Ethernet-Kabel, um den XWC-2000 WLAN-Controller an das Netzwerk anzuschließen, und verbinden Sie dann das Stromkabel des WLAN-Controllers.
  • Schließen Sie alle APs an das Netzwerk an (oder stellen Sie sicher, dass sie verbunden sind).

Zugriff vorbereiten

IP-Adressierung

Wenn der XWC-2000 mit einem Netzwerk mit einem 192.168.0.X-Adressschema verbunden ist und Ihr Computer eine ähnliche Adresse im selben Netzwerk hat, können Sie den nächsten Schritt, Zugriff und Einrichtung, überspringen.

Hinweis: Stellen Sie sicher, dass ein DHCP-Server im Netzwerk vorhanden ist und dass alle Luxul APs und der XWC-2000 WLAN-Controller dasselbe Subnetz verwenden.

Hinweis: Wenn Ihr Netzwerk ein 192.168.0.X-IP-Adressschema verwendet, können Sie den Einrichtungsprozess starten. Andernfalls müssen Sie die IP-Adresse Ihres Computers manuell ändern, um den XWC-2000 WLAN-Controller so konfigurieren zu können, dass er sich im selben Subnetz wie Ihr Netzwerk befindet. Hilfe zum Festlegen der IP-Adresse Ihres jeweiligen Betriebssystems finden Sie unter luxul.com/ip-addressing.

Verbindung herstellen

Greifen Sie auf den Setup-Assistenten zu, indem Sie Ihren Webbrowser öffnen und die Standard-IP-Adresse des WLAN-Controllers, 192.168.0.19, in das Adressfeld eingeben. Melden Sie sich mit dem Standard-Benutzernamen und -Passwort beim WLAN-Controller an:

Standard-IP: 192.168.0.19
Benutzername: admin
Passwort: admin


Wenn sich bereits ein anderes Gerät im Netzwerk befindet, das die Adresse 192.168.0.19 verwendet, müssen Sie dieses Gerät entweder vorübergehend trennen oder neu konfigurieren oder den WLAN-Controller manuell mit einer anderen Adresse in einem separaten, isolierten Netzwerk konfigurieren.

WLAN-Controller Konfiguration

Folgen Sie dem integrierten Setup-Assistenten im WLAN-Controller. Der Assistent führt Sie durch die Erstellung eines Konfigurationsprofils und konfiguriert und verwaltet dann automatisch alle verfügbaren APs im selben Netzwerk. Sie können jederzeit APs zu oder von dem verwalteten Profil hinzufügen oder entfernen.

Cleverer Tipp: Weitere Informationen zu Best Practices für Einrichtung und Konfiguration finden Sie unter luxul.com/smart-tips.

Hardware-Betrieb

Auswahl der LED-Farbe an der Vorderseite

Verwenden Sie den Schalter auf der Rückseite des XWC-2000 WLAN-Controllers, um die Power- und System-LEDs auf der Vorderseite zwischen Blau, Grün oder Aus umzuschalten, um sie optimal an die Geräte im Rack anzupassen, wo sich der WLAN-Controller befindet.

Controller zurücksetzen

  • Zurücksetzen/Neustarten: Verwenden Sie eine Büroklammer, um die Reset-Taste auf der Rückseite des Controllers kurz zu drücken und loszulassen, um einen Neustart zu erzwingen. Die LEDs auf der Vorderseite erlöschen, sobald die Taste losgelassen wird, dann blinkt die System-LED langsam, während der Controller neu startet.
  • Werkseinstellungen wiederherstellen:Um den Controller auf die Werkseinstellungen zurückzusetzen, halten Sie die Reset-Taste mindestens 5 Sekunden lang gedrückt.
    Die System-LED blinkt schnell, um anzuzeigen, dass der Controller auf die Werkseinstellungen zurückgesetzt wird, erlischt für einige Sekunden und blinkt dann langsam, während der Controller hochfährt.
  • Normaler Betrieb: Wenn der Controller normal arbeitet, blinkt die System-LED wie ein Herzschlag; d.h. blink-blink-dunkel

Vertrieb
801-822-5450
sales@luxul.com

Technischer Support
801-822-5450
support@luxul.com

Urheberrechts- und Markenhinweise

Kein Teil dieses Dokuments darf ohne schriftliche Genehmigung von Luxul in irgendeiner Weise für irgendeinen Zweck geändert oder angepasst werden. Das Material in diesem Dokument kann ohne vorherige Ankündigung geändert werden. Luxul behält sich das Recht vor, Änderungen an jedem Produkt vorzunehmen, um dessen Zuverlässigkeit, Funktion oder Design zu verbessern. Es wird keine Lizenz gewährt, weder ausdrücklich noch stillschweigend oder auf andere Weise unter irgendwelchen geistigen Eigentumsrechten von Luxul. Eine stillschweigende Lizenz besteht nur für Geräte, Schaltungen und Subsysteme, die in diesem oder einem anderen Luxul-Produkt enthalten sind.

© Copyright 2018 Luxul. Alle Rechte vorbehalten. Der Name Luxul, das Luxul-Logo, die Luxul-Logo-Marke und Simply Connected sind alle Marken und/oder eingetragene Marken von Luxul Wireless, Inc. Alle anderen Marken und eingetragenen Marken sind Eigentum ihrer jeweiligen Inhaber.
