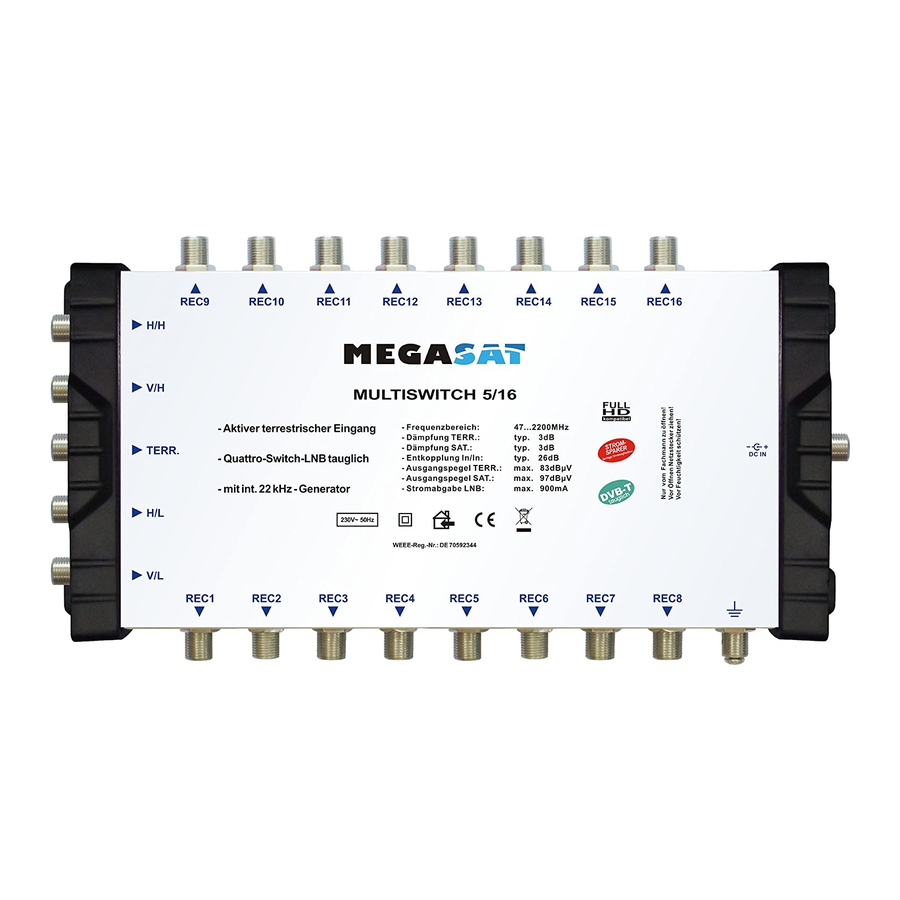

Megasat Multiswitch Installationsanleitung
Sicherheitshinweise
Bitte überprüfen Sie vor der Verwendung die Koaxialkabel auf mögliche Kurzschlüsse, da dies sonst zu einem Defekt am Multischalter führen könnte. Der Standort sollte trocken und vor Feuchtigkeit geschützt sein. Stellen Sie sicher, dass der Multischalter keiner direkten Sonneneinstrahlung ausgesetzt ist, nicht in der Nähe von Wärmequellen angebracht wird und eine ausreichende Belüftung gewährleistet ist. Um Kurzschlüsse zu vermeiden, stecken Sie das Netzteil erst dann ein, wenn alle Koaxialkabel angeschlossen sind.
Anschluss
Montieren Sie das LNB an der dafür vorgesehenen Halterung der Satellitenschüssel und verbinden Sie es mit dem Multischalter. Die Ausgänge des Quattro LNBs müssen mit den entsprechenden Eingängen des Multischalters verbunden werden. Die Bezeichnungen können von Hersteller zu Hersteller variieren (z.B. „HH" (HH) oder „High/H" (Hoch/H), ...). Freie Anschlüsse (Set-Top-Box-Ausgänge) sollten mit Abschlusswiderständen versehen werden, um mögliche Störungen zu vermeiden. Wenn mehrere Satelliten betrieben werden, muss jedes LNB mit der jeweiligen Gruppe des Multischalters verbunden werden. Das bedeutet, dass LNB 1 mit allen 4 Ebenen in Gruppe A des Multischalters verbunden sein muss. LNB 2 in Gruppe B (siehe Beispiel 2).
Beispiel 1: 1 Satellit mit Standard-Multischalter
Optionaler Anschluss einer
DVB-T Antenne für terrestrisches
Fernsehen oder UKW-Radio
Beispiel 2: 2 Satelliten mit Standard-Multischalter
Beispiel 3: 1 Satellit mit Kaskaden-Multischalter
Unbenutzte LNB-Ein- und Ausgänge der kaskadierbaren Multischalter dürfen NICHT mit einem Abschlusswiderstand (Stromdurchlass) versehen werden!
Auszug aus der Konformitätserklärung
Hiermit erklärt die Firma Megasat Werke GmbH, dass die folgenden Geräte den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkanlagen-Richtlinie 2014/53/EU entsprechen:
- Multiswitch 5/8 (Art.-No. 0600150)
- Multiswitch 5/12 (Art.-No. 0600205)
- Multiswitch 5/16 (Art.-No. 0600152)
- Multiswitch 9/8 (Art.-No. 0600151)
- Multiswitch 9/16 (Art.-No. 0600153)
- Multiswitch 17/8 (Art.-No. 0600154)
- Multiswitch 17/16 (Art.-No. 0600155)
- Multiswitch 5/8 C (Art.-No. 0600189)
- Multiswitch 5/16 C (Art.-No. 0600192)
- Multiswitch 9/8 C (Art.-No. 0600190)
- Multiswitch 9/16 C (Art.-No. 0600193)
- Multiswitch 17/8 C (Art.-No. 0600191)
- Multiswitch 17/16 C (Art.-No. 0600194)
Die Konformitätserklärung für diese Produkte ist bei der Firma:
Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer
Die Konformitätserklärung kann auf unserer Homepage eingesehen werden:
www.megasat.tv/support/downloads
