Aztech HL129EW Handbuch

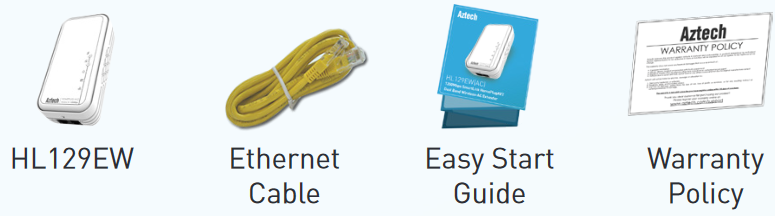

Lieferumfang

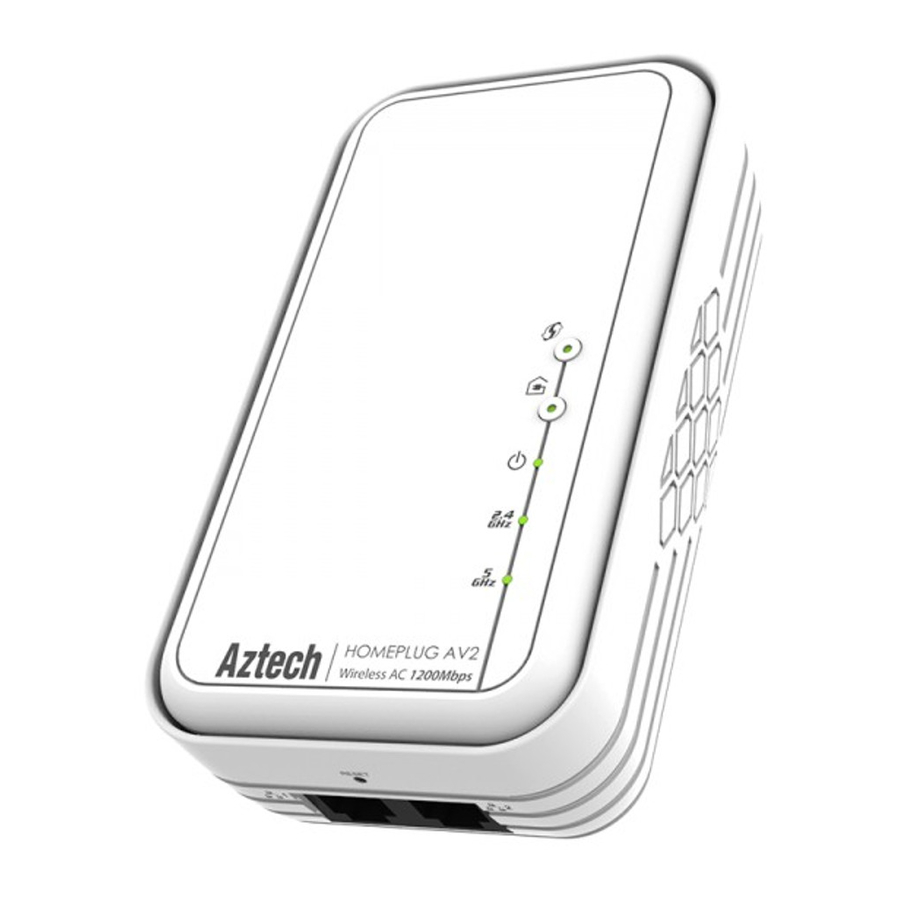

Geräteübersicht

Einrichtung für eine neue Netzwerkverbindung

Stellen Sie sicher, dass Sie die untenstehende Verbindungseinrichtung befolgen.

1. Stecken Sie im Raum A Ihr HomePlug AV-Gerät in eine Steckdose und verbinden Sie es über ein Ethernet-Kabel mit dem Ethernet-Port Ihres Routers.
   Stellen Sie sicher, dass die Internetverbindung Ihres Routers aktiv ist, damit Sie auf das Internet zugreifen können.
2. Stecken Sie im Raum B Ihr HL129EW-Gerät in eine Steckdose. Sie können jedes Gerät (z.B. Computer / Notebook) mit seinen verfügbaren Ethernet-Ports verbinden und Sie können auch jedes Ihrer drahtlosen Geräte mit dem WiFi Ihres HL129EW verbinden (SSID und Passwort sind auf dem Etikett auf der Oberseite Ihres Geräts aufgedruckt).
3. Bestätigen Sie, dass die Verbindung auf beiden HomePlug AVs hergestellt wurde. Eine erfolgreiche Verbindung wird durch ein grünes Licht an den Power- und Power Line Activity-LEDs angezeigt. Ihr HomePlug AV ist jetzt einsatzbereit und kann auf das Internet zugreifen.

Konfigurieren der WLAN-Einstellungen (Optional)

Stellen Sie sicher, dass Sie die untenstehende Verbindungseinrichtung befolgen.

1. Verbinden Sie ein Ethernet-Kabel vom PC mit einem der verfügbaren Ethernet-Ports Ihres HL129EW.
2. Schalten Sie an Ihrem Computer alle Wireless Adapter (WLAN-Adapter) AUS (falls zutreffend).
3. Öffnen und starten Sie einen Webbrowser. Geben Sie 10.0.10.254 in die URL-Leiste des Webbrowsers ein und drücken Sie dann die Eingabetaste.
4. Geben Sie admin als Username (Benutzernamen) und Password (Passwort) ein.

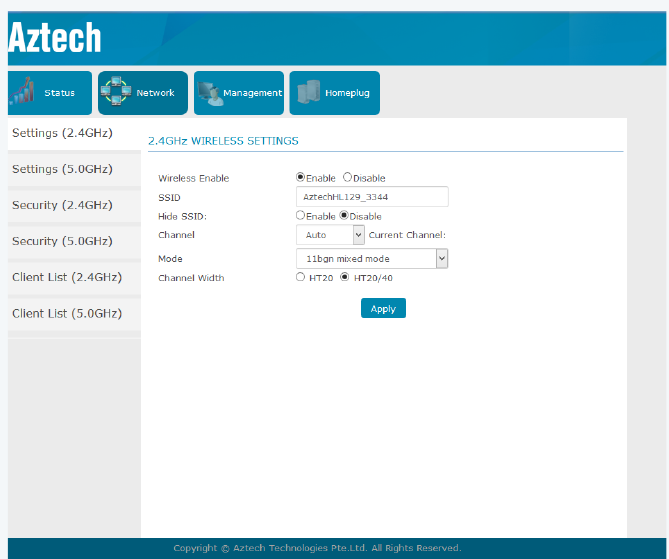

5. Klicken Sie auf das Network (Netzwerk)-Menü und wählen Sie die Wireless Setting (WLAN-Einstellung) (2.4GHz / 5.0GHz) aus, die Sie konfigurieren möchten.
6. Nachdem Sie die bevorzugten Einstellungen geändert haben, klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern und anzuwenden.


Einrichtung für eine bestehende Netzwerkverbindung

1. Wenn Sie Ihr HL129EW-Gerät zu Ihrem bestehenden Netzwerk hinzufügen möchten, stecken Sie das Gerät einfach in eine beliebige Wandsteckdose; standardmäßig wird es sich mit Ihren HomePlug AV-Geräten paaren. Sobald die Kopplung erfolgt ist, ist Ihr Gerät betriebsbereit.
2. Sollten Sie jedoch den privaten Netzwerknamen Ihres bestehenden Netzwerks geändert haben, können Sie die "Simple Connect" (Einfache Verbindung)-Taste Ihres HL129EW und der alten Geräte wie unten angegeben verwenden:
   1. Drücken Sie die "Simple Connect" (Einfache Verbindung)-Taste Ihres HL129EW für 10 Sekunden, bis die Power- und Power Line Activity-LEDs AUS- und WIEDER EINSCHALTEN.



2. Drücken Sie die "Simple Connect" (Einfache Verbindung)-Taste Ihres alten Geräts für zwei Sekunden. Die Power-LED beginnt zu blinken.
3. Drücken Sie an Ihrem HL129EW die "Simple Connect" (Einfache Verbindung)-Taste für zwei Sekunden. Die Power-LED beginnt zu blinken und die Power Line Activity-LED leuchtet dauerhaft grün, was eine erfolgreiche Kopplung mit den alten Geräten anzeigt.


Aktivieren der WPS-Funktion (Optional)

1. Stellen Sie sicher, dass Sie die korrekte Einrichtung wie in Abschnitt D (Konfigurieren der WLAN-Einstellungen) beschrieben vorgenommen haben. Befolgen Sie die Schritte 3, 4 und 5 von Abschnitt D.

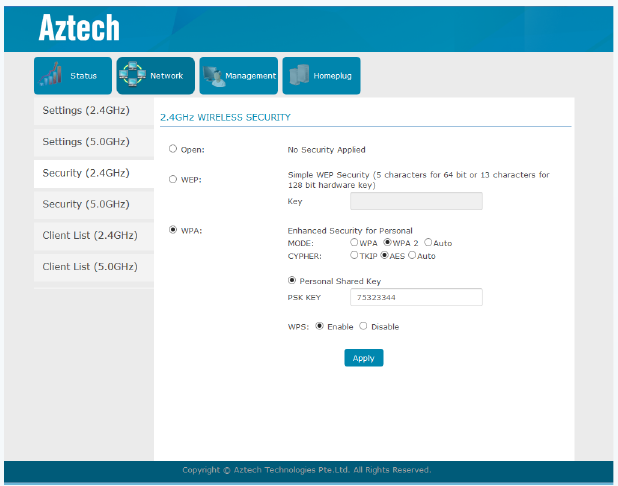

2. Gehen Sie zum Wireless (WLAN) > Security (Sicherheit)-Abschnitt, markieren Sie dann im WPS-Abschnitt "Enable" (Aktivieren) und klicken Sie auf "Apply" (Übernehmen).

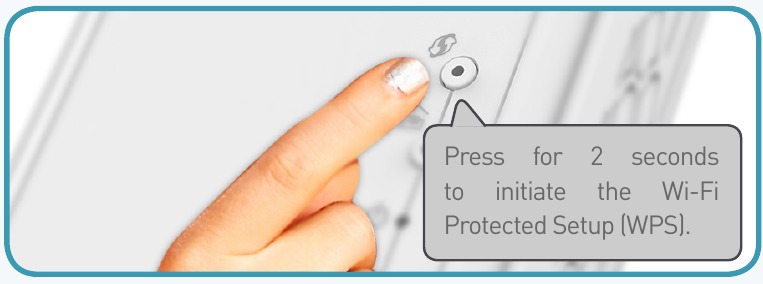

3. Drücken Sie an Ihrem HL129EW die WPS-Taste für 2 Sekunden. Die Wireless-LED beginnt langsam zu blinken.


4. Aktivieren/Drücken Sie die WPS-Taste an dem Gerät, das Sie mit dem HL129EW verbinden möchten. Führen Sie die Schritte 3 und 4 dieses Abschnitts innerhalb von zwei Minuten aus, um eine erfolgreiche Verbindung sicherzustellen.

Bestimmen der Verbindungsrate

GRÜN Verbindungsrate ist mehr als 120 Mbps
GELB Verbindungsrate liegt zwischen 30 und 120 Mbps
ROT Verbindungsrate ist weniger als 30 Mbps
Hinweis zur ROTEN LED: Es wird empfohlen, das Gerät an eine Hauptsteckdose oder eine Steckdose mit geringster elektrischer Interferenz anzuschließen.

Jede LED-Farbe der Powerline Activity-LED repräsentiert eine Verbindungsbewertung. Die Verbindungsbewertung kann nur berechnet werden, wenn das Gerät Teil eines bestehenden Netzwerks ist. Der genaue Wert der Verbindungsrate kann auch über die HomePlug AV Web-Benutzeroberfläche angezeigt werden.

Gerätereset

Um den RESET auf Werkseinstellungen durchzuführen, drücken Sie die "Reset" (Zurücksetzen)-Taste für 2 bis 4 SEKUNDEN. Die LEDs werden AUS- und WIEDER EINSCHALTEN, um den Gerätereset anzuzeigen.

* Der Easy Start Guide (Kurzanleitung) wurde entwickelt, um Sie schnell mit Ihrem Aztech HL129EW HomePlug vertraut zu machen. Diese Kurzanleitung, einschließlich des Benutzerhandbuchs, das eine weiterführende Anleitung zu diesem Produkt bietet, ist auf der Aztech Support-Website (www.aztech.com/support) verfügbar.
