Amber Touch Thermostat Handbuch

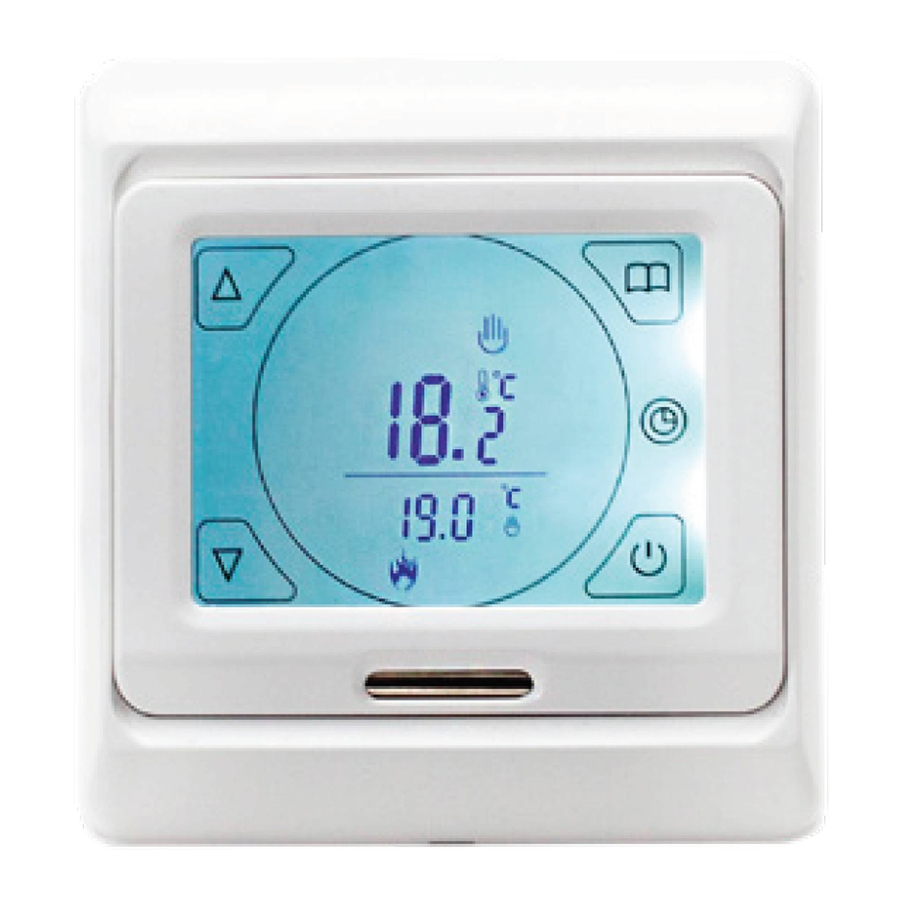

Übersicht

Bevor Sie Ihren Amber-Touch programmieren, stellen Sie bitte sicher, dass Sie alle diese Einstellungen sorgfältig durchgelesen haben.

	Up (Auf)		Clock (Uhr)
	Down (Ab)		Period 1 (Periode 1)
	Power (Ein/Aus)		Period 2 (Periode 2)
	Manual Control Mode (Manueller Steuerungsmodus)		Period 3 (Periode 3)
			Period 4 (Periode 4)
	Programme Mode Indicator (Programmodus-Anzeige)		Period 5 (Periode 5)
	Menu (Menü)		Period 6 (Periode 6)
	Heating On (Heizung Ein)		Screen Lock (Bildschirmsperre)

Uhrzeit- & Datumseinstellung

• Bei eingeschaltetem Gerät halten Sie einfach die Taste gedrückt, bis die Minuten anfangen zu blinken (5 Sekunden).
• Stellen Sie die korrekte Uhrzeit mit den Tasten und ein, und verwenden Sie die Taste , um von Minuten zu Stunden und dann erneut zum Bearbeiten des Tages zu wechseln.
• Verwenden Sie die Tasten und , um den korrekten Tag auszuwählen: 1 = Montag, 7 = Sonntag
• Tippen Sie auf die Taste , um den Vorgang abzuschließen.

Erweiterte Einstellungen initiieren

Erweiterte Einstellungen müssen vor der Programmierung konfiguriert werden. Zum Starten:

1. Schalten Sie das Gerät aus, indem Sie auf die Taste tippen.
2. Halten Sie gleichzeitig die Tasten und gedrückt, bis "1ADJ" auf dem Bildschirm erscheint.

Sensormodus

Nachdem Sie die erweiterten Einstellungen initiiert haben, tippen Sie auf die Taste , um in den Sensormodus (2SEN) zu wechseln, und stellen Sie mit den Tasten und auf OUT.

Es stehen 3 Sensormodi zur Auswahl: Nur Luftsensor (IN), Nur Bodensensor (OUT) und Luftsensor mit Bodenbegrenzung (ALL). Sie können diese mit den Tasten und durchblättern. Verwenden Sie die Taste , um das Gerät auszuschalten und Ihre Einstellungen zu speichern.

Wir empfehlen Nur Bodensensor (OUT) für Nassräume, in denen der Thermostat außerhalb des beheizten Bereichs platziert ist oder wenn die Heizung nur zur Fußbodenheizung benötigt wird.

Luftsensor mit Bodenbegrenzung (ALL) wird verwendet, wenn der Thermostat im beheizten Raum platziert ist und die Fußbodenheizung die primäre Wärmequelle ist.

Verwenden Sie den Modus Nur Luftsensor (IN) NICHT mit Fußbodenheizung.

Legen Sie Ihr ideales Heizprogramm fest

Mit 3 verschiedenen verfügbaren Optionen wählen Sie den Zeitplan, der am besten zu Ihrem Lebensstil passt. Ob alle 7 Tage gleich (7day), 5 Tage und das Wochenende (5/2), oder nur 6 Tage und 1 separater Tag (6/1).

• Nachdem Sie die erweiterten Einstellungen initiiert haben, tippen Sie wiederholt auf die Taste , bis Sie (6PRG) erreichen, um Ihr Programm einzustellen.

• Verwenden Sie die Tasten und , um festzulegen, welches Programm Sie benötigen.
• Das obige Bild zeigt einen 7-Tage-Zeitplan. Ein 5/2-Zeitplan würde nur die Ziffern 1-5 anzeigen & ein 6/1-Zeitplan würde nur die Ziffern 1-6.
• Verwenden Sie die Taste , um das Gerät auszuschalten und Ihre Einstellungen zu speichern.

Alternativ können Sie den Heizplan ganz ausschalten – wählen Sie einfach die Option Programme off (Programm aus) bei der Einstellung.

Erstellen Sie den perfekten Heizplan

Bitte notieren Sie sich die geplanten Zeiten, bevor Sie mit der Programmierung beginnen.
Standardmäßig ist Ihr Amber-Touch auf einen 5/2-Zeitplan eingestellt. Um diesen Zeitplan zu personalisieren: Wechseln Sie in den Zeitplanmodus, indem Sie die Taste drücken.

5-Tage-Zeitplan

1. Sie sehen eines der 6 Periodensymbole und das Symbol.
2. Halten Sie die Taste gedrückt, bis die erste Periode auf dem Bildschirm angezeigt wird.
3. Sie können dann die Startzeit für Periode 1 mit den Tasten und einstellen.
4. Speichern Sie Ihre Startzeit, indem Sie die Taste drücken, und verwenden Sie nun die Tasten und , um die gewünschte Temperatur einzustellen, und drücken Sie die Taste .
5. Wiederholen Sie die Schritte 3 & 4, um alle 6 Perioden einzustellen.

Wochenend-Zeitplan

1. Nachdem Sie den 5-Tage-Zeitplan abgeschlossen haben, drücken Sie die Taste für die Wochenendheizung.
2. Die von Ihnen gewählte Zeit gilt für Samstag und Sonntag.
3. Speichern Sie Ihre Startzeit, indem Sie die Taste drücken, und verwenden Sie die Tasten und , um die gewünschte Temperatur einzustellen.
4. Drücken Sie die Taste , um zu Periode 2 vorzurücken.
5. Stellen Sie die gewünschte Startzeit und Temperatur ein.
6. Drücken Sie abschließend die Taste , um Ihren 7-Tage-Heizplan zu speichern.

Frostschutz

Eine aktive Frostschutzfunktion sorgt dafür, dass Ihr Untergrund niemals unter 10°C fällt. Dies trägt dazu bei, die Aufheizzeiten zu verkürzen und den Bodenbelag vor möglichen Schäden zu schützen.

• Nachdem Sie die erweiterten Einstellungen initiiert haben, tippen Sie kontinuierlich auf die Taste , bis Sie den Frostschutzmodus (5LrP) sehen.
• Verwenden Sie die Tasten und , um dies einfach auf 'ON' (EIN) zu stellen, um es zu aktivieren.
• Verwenden Sie die Taste , um das Gerät auszuschalten und Ihre Einstellungen zu speichern.

Maximale Bodentemperatur

• Nachdem Sie die erweiterten Einstellungen initiiert haben, tippen Sie kontinuierlich auf die Taste , bis Sie den Modus für maximale Bodentemperatur (3Lit) sehen.
• Verwenden Sie die Tasten und , um die gewünschte Temperatur einzustellen.
• Drücken Sie die Taste , um zu speichern.

Manuelle Steuerung

Falls erforderlich, können Sie die manuelle Steuerung Ihres Amber-Touch nutzen. Sie können einfach zwischen dem manuellen Modus und Ihrem benutzerdefinierten Zeitplan wechseln, indem Sie auf die Taste tippen.

Im manuellen Modus sehen Sie das Symbol für den manuellen Steuerungsmodus und können eine gewünschte Temperatur für Ihren Raum manuell mit den Tasten und einstellen.

Das Symbol erscheint, wenn die gewünschte Temperatur über der Umgebungstemperatur des Raumes eingestellt ist.

Fehlercodes

ER0

Dies bezieht sich auf einen Fehler des internen Temperatursensors, entweder durch Beschädigung oder Trennung. Dies erfordert normalerweise einen Ersatzthermostat zur Behebung.

ER1

Dies bezieht sich auf einen Fehler der externen Bodensensor-Sonde. Kontaktieren Sie Ihren Elektriker, der die Stromversorgung isolieren und überprüfen kann, ob der Sensor korrekt angeschlossen ist und funktioniert.

Bildschirmsperre

In einigen Situationen, in denen Ihr Amber-Touch an einem Ort installiert ist, wo ein eingeschränkter Zugriff erforderlich ist, gehen Sie einfach wie folgt vor:

• Halten Sie die Tasten und gedrückt, bis das Symbol auf dem Bildschirm erscheint.
• Zum Entsperren wiederholen Sie einfach den Vorgang, bis das Symbol verschwindet.

3 einfache Schritte zum Zurücksetzen auf Werkseinstellungen

1. Nachdem Sie die erweiterten Einstellungen initiiert haben, tippen Sie kontinuierlich auf die Menütaste , bis Sie AFAC sehen.
2. Halten Sie die Taste gedrückt, bis "---" (---) auf dem Bildschirm angezeigt wird.
3. Drücken Sie die Taste und schalten Sie das Gerät am Netz aus, um den Werksreset abzuschließen.

Bitte beachten Sie: die angezeigte Uhrzeit wird nicht zurückgesetzt und bleibt vor dem Werksreset gleich.

Übersicht der erweiterten Einstellungen

Symbol	Einstellung	Standard	oder
1 ADJ	Temperaturkalibrierung	N/A	Gemessene Temperatur anpassen
2 SEN	Sensormodus	IN	IN: eingebauter Sensor OUT: Bodensensor ALL: beide Sensoren (Bodensensor ist der Begrenzungssensor)
3 LIT	Maximale Bodentemperatur	35°C	Begrenzungswert anpassen, Begrenzungsbereich: 5˚C~35˚C
4 DIF	Schaltdifferenz	1	Schaltdifferenz anpassen
5 LTP	Frostschutzmodus	Off	Frostschutzfunktion ein-/ausschalten
6 PRG	Heizplan	5/2	2: 5/2-Tage-Modus 1: 6/1-Tage-Modus 0: 7-Tage-Modus
7 RLE	Ausgang	N/A	Nicht verwendet
8 DLY	Ausgangsverzögerung	0	Verzögerungszeit ändern
9 HIT	Maximale Temperatureinstellung	50°C	Max. Begrenzungstemperatur-Sollwert (50˚C)
10 AFAC	Auf Werkseinstellungen zurücksetzen	N/A	Programmierparameter werden auf die Werkseinstellungen zurückgesetzt, wenn das Symbol "---" (---) erscheint.

Abmessungen

Installationsanleitung

SCHRITT 1
Lösen Sie die Frontabdeckung, indem Sie einen Schraubendreher in das Loch an der Unterseite der Frontplatte einführen.

SCHRITT 2
Nehmen Sie die Rückplatte gemäß Diagramm auseinander.

SCHRITT 3
Befestigen Sie die Rückplatte mit Schrauben an der Elektroanschlussdose, bevor die Verkabelung erfolgt.

SCHRITT 4
Stellen Sie sicher, dass die gesamte Verkabelung von einem qualifizierten Elektriker durchgeführt wird.

SCHRITT 5
Montieren Sie die Gehäuseabdeckung und verriegeln Sie den äußeren Rahmen gemäß den Diagrammen.

Für technische Informationen kontaktieren Sie:
technical@amberufh.co.uk
0800 056 0494
