Lonsonho QS-Zigbee-D02-TRIAC-2C-L - 2-Kanal Zigbee Dimmermodul Handbuch

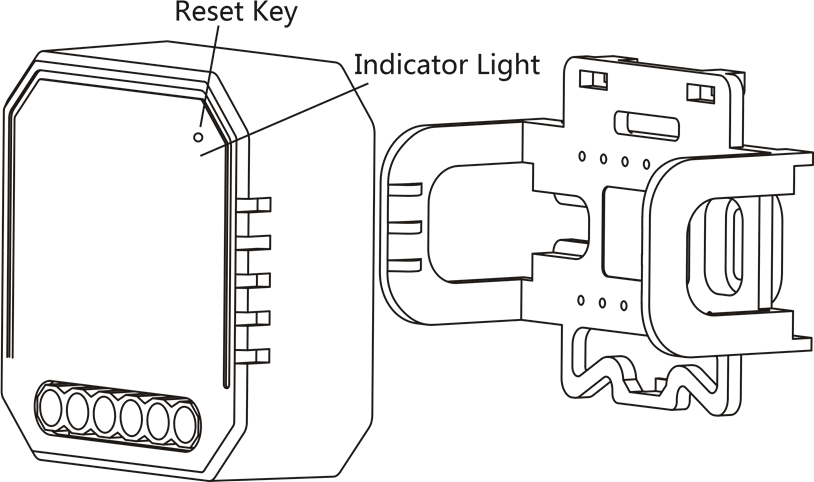

ÜBERSICHT

TECHNISCHE DATEN

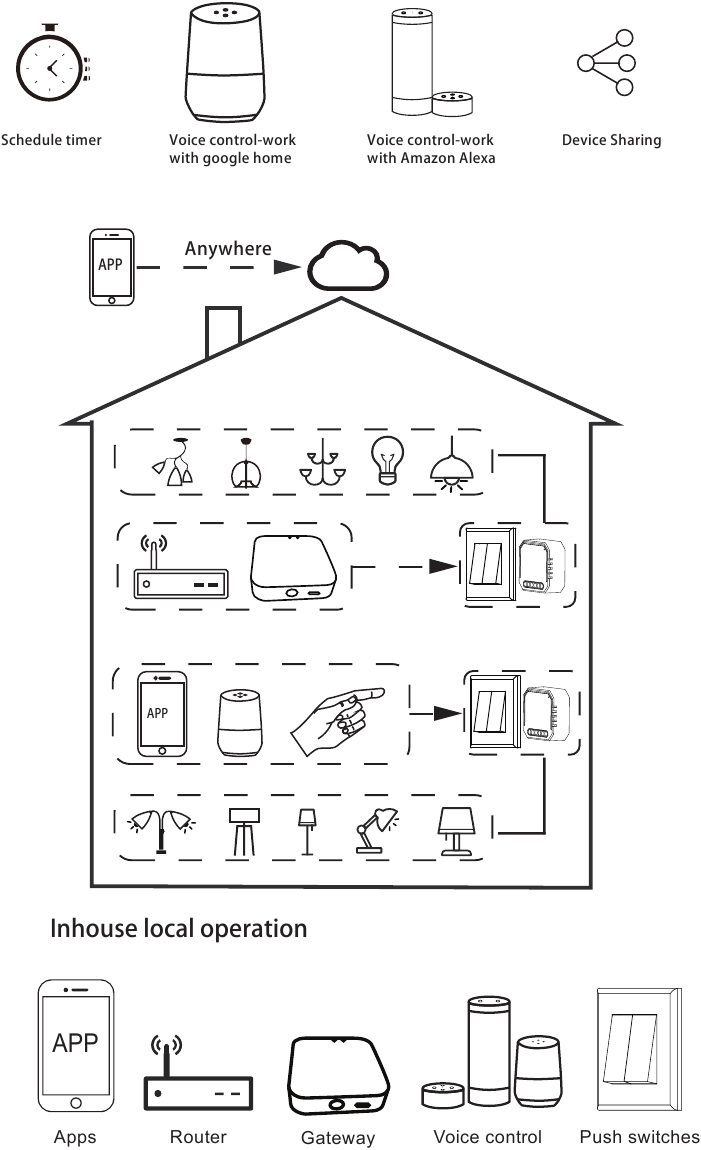

Weltweiter internationaler Betrieb. Eine einzige Mobil-App, immer und überall verfügbar.

INSTALLATION

1. Die Installation muss von einem qualifizierten Elektriker gemäß den örtlichen Vorschriften durchgeführt werden.
2. Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf.
3. Halten Sie das Gerät von Wasser, feuchten oder heißen Umgebungen fern.
4. Installieren Sie das Gerät fern von starken Signalquellen wie Mikrowellenherden, die Signalunterbrechungen und damit einen anormalen Betrieb des Geräts verursachen können.
5. Eine Behinderung durch Betonwände oder metallische Materialien kann die effektive Reichweite des Geräts reduzieren und sollte vermieden werden.
6. Versuchen Sie NICHT, das Gerät zu zerlegen, zu reparieren oder zu modifizieren.

MANUELLE ÜBERSTEUERUNG

Der Schalt-Dimmereingang bietet dem Endbenutzer die Möglichkeit zur manuellen Übersteuerung, um das Licht über einen Tastschalter ein-/auszuschalten oder die Helligkeit anzupassen.

• Kurzer Tastendruck (<1s): dauerhafte Ein-/Aus-Funktion.
• Langer Tastendruck (>1s): Anpassung des Helligkeitsniveaus.

Hinweise:

1. Sowohl die Einstellung über die App als auch über den Tastschalter können sich gegenseitig überschreiben; die letzte Einstellung bleibt im Speicher erhalten.
2. Die App-Steuerung ist mit dem manuellen Schalter synchronisiert.
3. Die "S"-Anschlüsse können unverbunden bleiben, wenn keine manuelle Steuerung erforderlich ist.

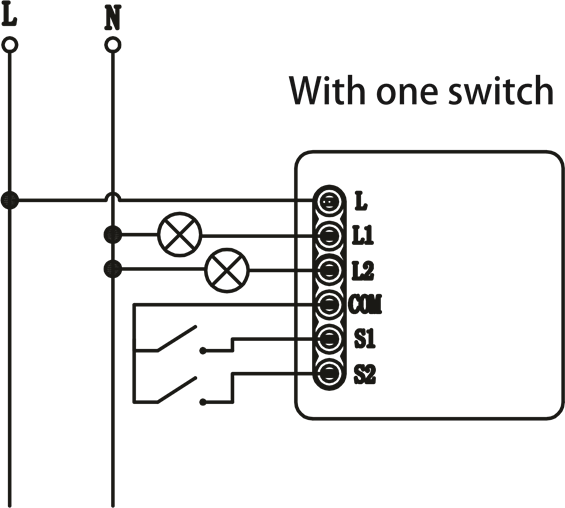

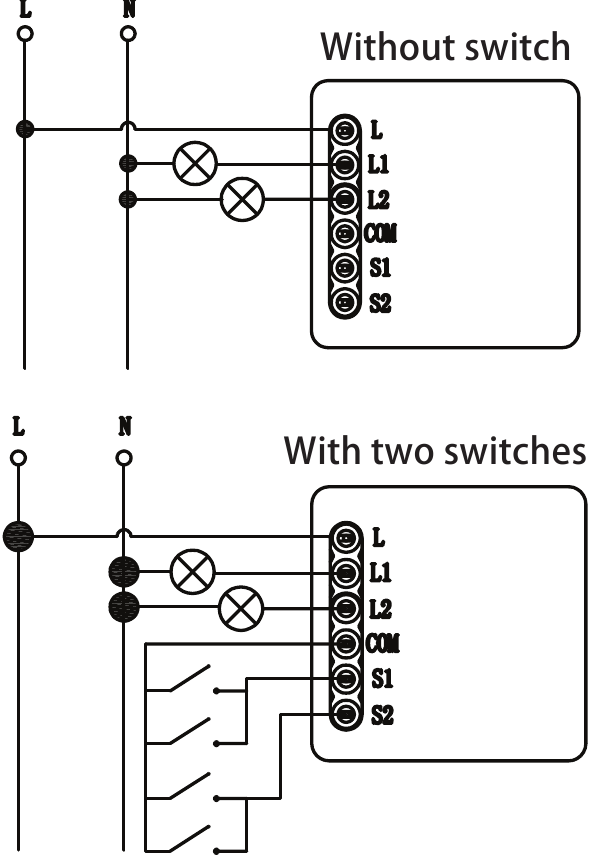

Verdrahtungsanweisungen und Diagramme

1. Schalten Sie die Stromversorgung aus, bevor Sie elektrische Installationsarbeiten durchführen.
2. Verbinden Sie die Kabel gemäß dem Schaltplan.

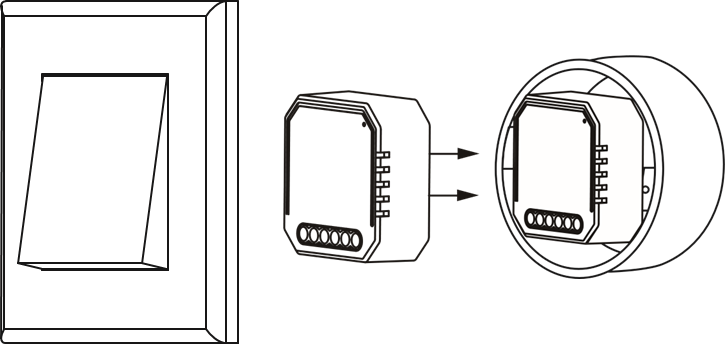

3. Führen Sie das Modul in die Abzweigdose ein.
4. Schalten Sie die Stromversorgung ein und befolgen Sie die Konfigurationsanweisungen des Dimmermoduls.

APP-BENUTZERHANDBUCH

1. Scannen Sie den QR-Code, um die Tuya Smart App herunterzuladen, oder suchen Sie im App Store oder bei Google Play nach dem Stichwort "Tuya Smart", um die App herunterzuladen.

   iOS APP / Android APP

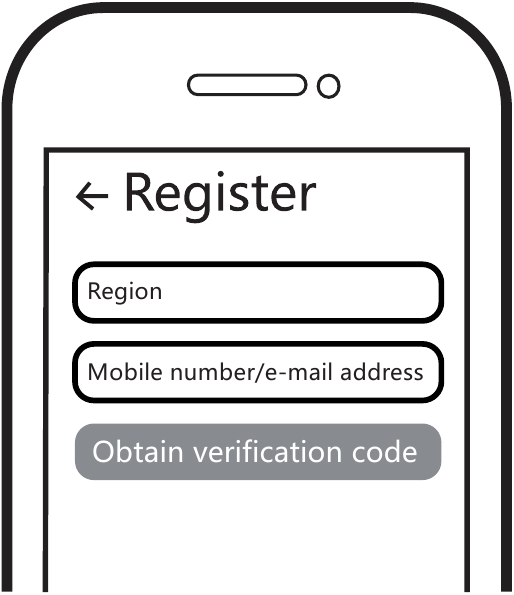

2. Melden Sie sich an oder registrieren Sie Ihr Konto mit Ihrer Mobiltelefonnummer oder E-Mail-Adresse. Geben Sie den Verifizierungscode ein, der an Ihr Mobiltelefon oder Ihre Mailbox gesendet wurde, und legen Sie dann Ihr Anmeldekennwort fest. Klicken Sie auf "Create Family" (Familie erstellen), um die App zu betreten.

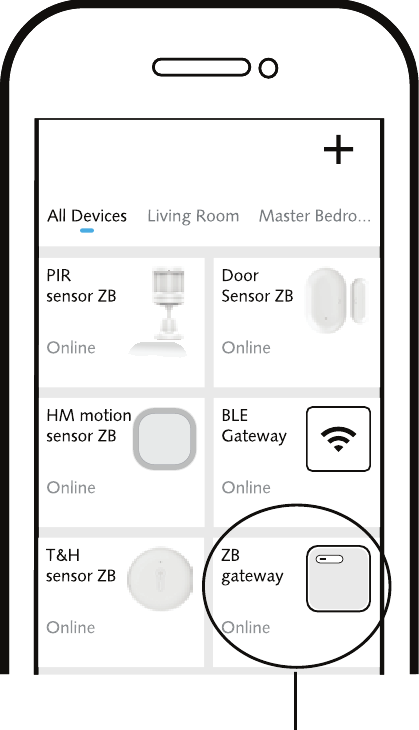

3. Öffnen Sie das Bedienfeld des ZigBee-Gateways in der App

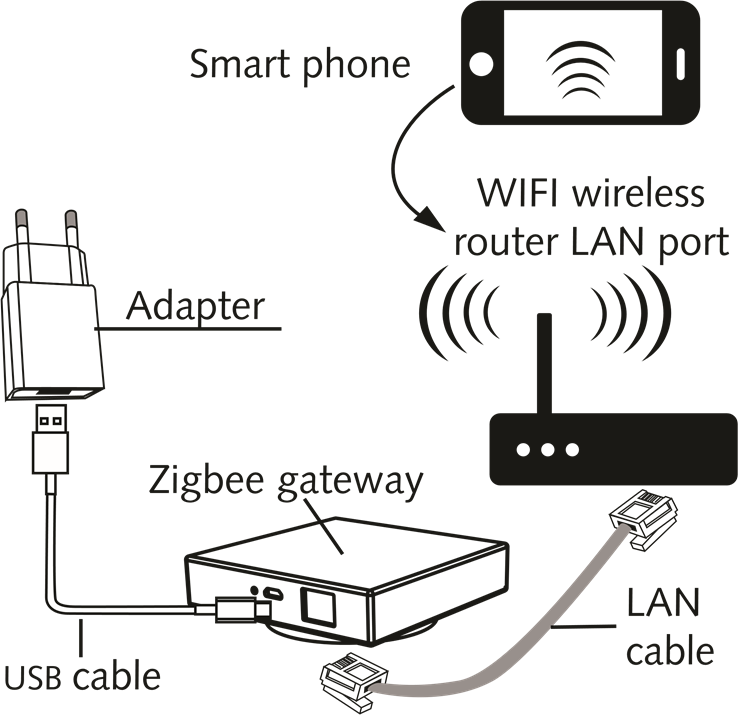

   Bevor Sie den Reset-Vorgang durchführen, stellen Sie bitte sicher, dass das Zigbee-Gateway zum WIFI-Netzwerk hinzugefügt und installiert wurde. Stellen Sie sicher, dass sich das Produkt innerhalb der Reichweite des Zigbee-Gateway-Netzwerks befindet.

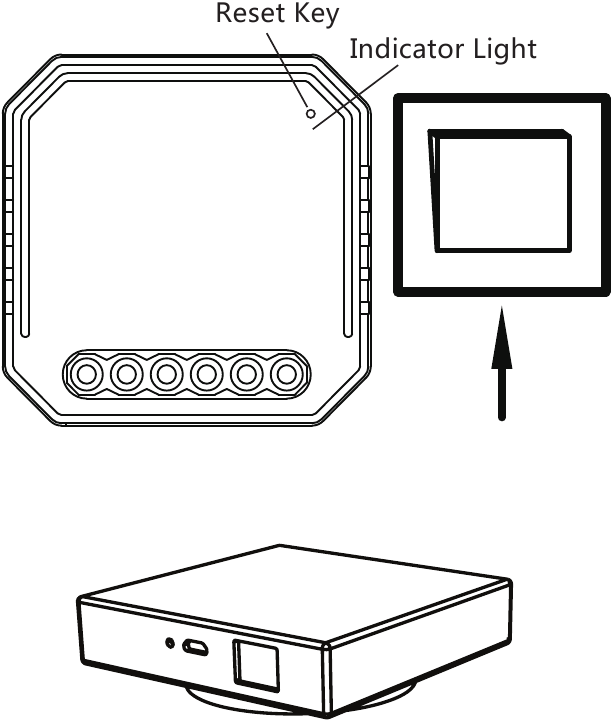

4. Halten Sie die Reset-Taste etwa 10 Sekunden lang gedrückt, bis die Anzeigeleuchte für die Kopplung schnell blinkt. (Wenn Sie länger als 120 Sekunden warten, müssen Sie diesen Vorgang wiederholen.)

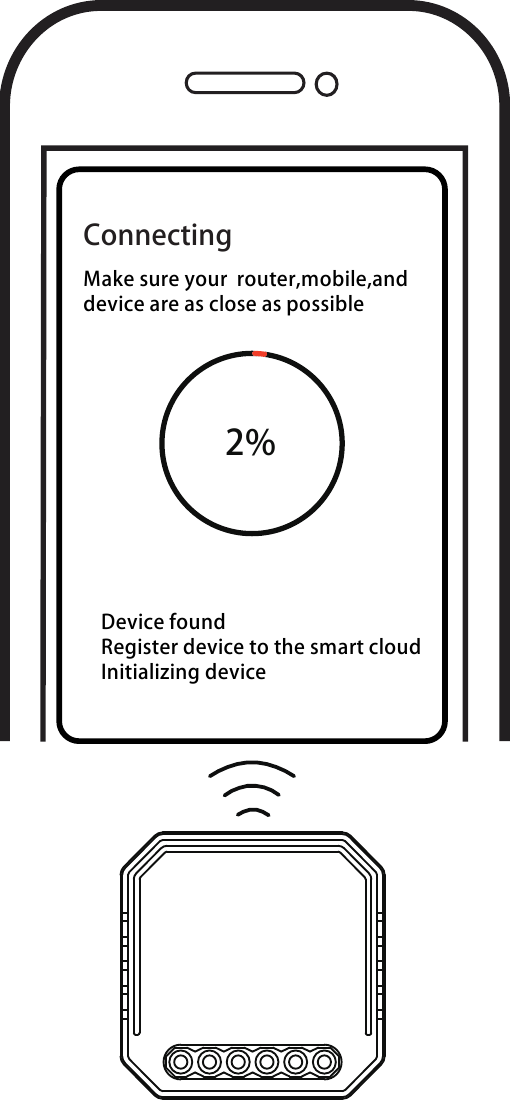

5. Klicken Sie auf "+" (Untergerät hinzufügen), um das passende Produkt-Gateway auszuwählen und folgen Sie den Anweisungen auf dem Bildschirm für die Kopplung.

6. Die Kopplung dauert je nach Netzwerkzustand etwa 10-120 Sekunden.

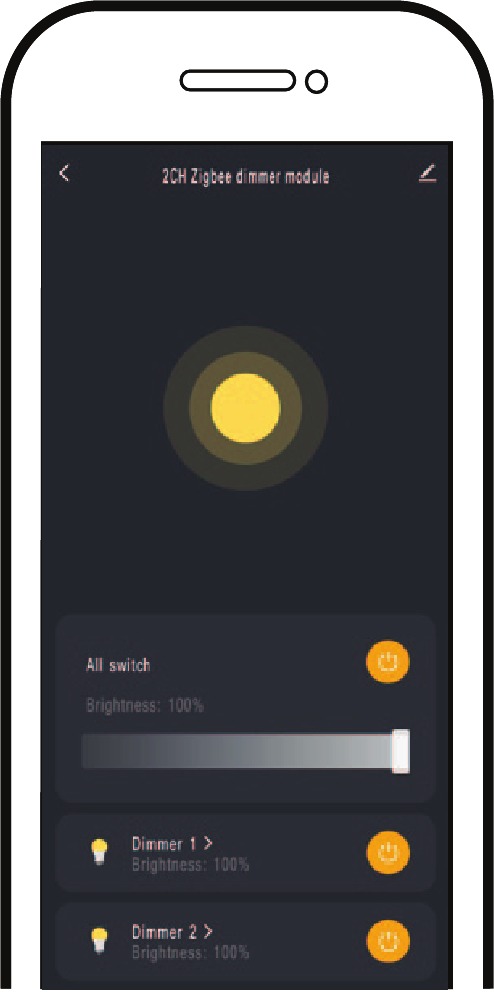

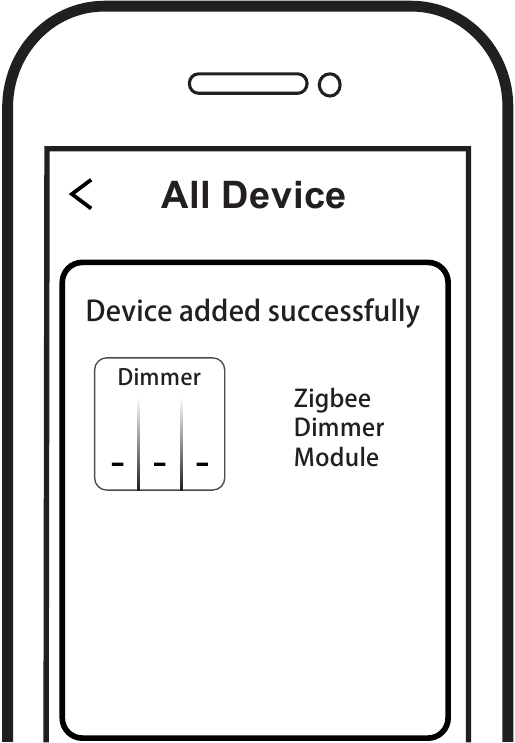

7. Wenn die Kopplung abgeschlossen ist, wird der Zigbee Dimmer in der App angezeigt.

8. Schließlich können Sie das Gerät über Ihr Mobiltelefon steuern.


SYSTEMANFORDERUNGEN

• WIFI^® Router
• ZigBee Gateway
• iPhone, iPad (iOS 7.0 oder höher)
• Android 4.0 oder höher

FAQ

F1: Was soll ich tun, wenn ich das Dimmermodul nicht konfigurieren kann?

1. Bitte überprüfen Sie, ob das Gerät eingeschaltet ist.
2. Stellen Sie sicher, dass das Zigbee-Gateway verfügbar ist.
3. Ob gute Internetbedingungen vorliegen.
4. Stellen Sie sicher, dass das in der App eingegebene Passwort korrekt ist.
5. Stellen Sie sicher, dass die Verkabelung korrekt ist.

F2: Welche Geräte können an das Zigbee-Dimmermodul angeschlossen werden?

TRIAC-LED-Leuchten, Glühlampen oder Halogenlampen.

F3: Was passiert, wenn das WIFI ausfällt?

Sie können das an das Dimmermodul angeschlossene Licht weiterhin mit Ihrem herkömmlichen Schalter steuern, und sobald das WIFI wieder aktiv ist, verbindet sich das an das Modul angeschlossene Gerät automatisch mit Ihrem WIFI-Netzwerk.

F4: Was soll ich tun, wenn ich das WIFI-Netzwerk oder das Passwort ändere?

Sie müssen unser Zigbee-Dimmermodul gemäß dem App-Benutzerhandbuch wieder mit dem neuen WIFI-Netzwerk verbinden.

F5: Wie setze ich das Gerät zurück?

1. Halten Sie die Reset-Taste etwa 10 Sekunden lang gedrückt, bis die Anzeigeleuchte für die Kopplung schnell blinkt.
2. Schalten Sie den herkömmlichen Tastschalter (den, der mit dem Zigbee-Dimmermodul verbunden ist) aus. Halten Sie ihn dann etwa 10 Sekunden lang gedrückt, bis die Anzeigeleuchte für die Kopplung schnell blinkt.

Referenzen

• App Store - Apple
• Google Play

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Lonsonho QS-Zigbee-D02-TRIAC-2C-L - 2-Kanal Zigbee Dimmermodul Handbuch herunterladen
