Wunda Smart Switch Installationsanleitung

Im Lieferumfang enthalten

• Smart Switch
• Netzteil
• Dreiadriges Kabel 2,5m

Benötigtes Werkzeug

• Gerät mit der WundaSmart App und Internetzugang
• Schlitzschraubendreher
• Kreuzschlitzschraubendreher
• 2 x M2 Schrauben

Hersteller

Wunda Group PLC
Unit 10
Kingsway Buildings, Kingsway
Bridgend Industrial Estate,
Bridgend,
Glamorgan,
CF31 3YH

Wenn Sie aus irgendeinem Grund Ihre Wunda Smart Produkte zurücksenden müssen, schicken Sie das Produkt einfach in der Originalverpackung an die oben genannte Adresse zurück. Jede Rücksendung unterliegt unserer Rückerstattungsrichtlinie, daher vergessen Sie bitte nicht, die Allgemeinen Geschäftsbedingungen zu prüfen. Durch die Nutzung von Wunda Smart und anderen Wunda Smart Produkten erklären Sie sich mit unseren Allgemeinen Geschäftsbedingungen einverstanden, die auf unserer Website www.wundasmart.com zu finden sind.

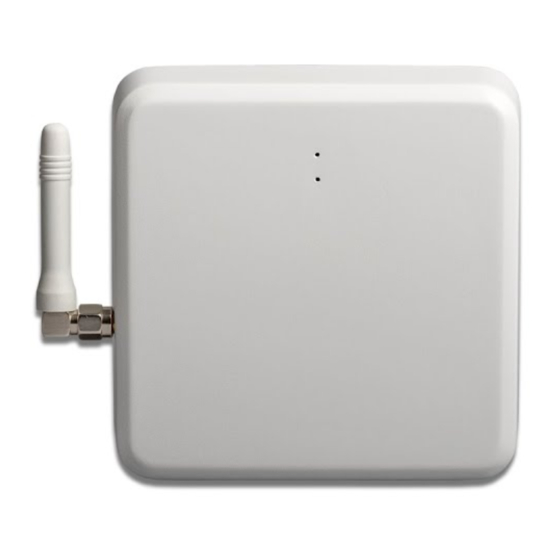

Das Erscheinungsbild des Geräts

Die erste LED zeigt die Kopplung mit dem HUB an und leuchtet in zwei Farben:

• Grünes Licht, um anzuzeigen, dass der Schalter mit dem SmartHub gekoppelt ist,
• Rotes Licht, um anzuzeigen, dass der Schalter nicht mit dem SmartHub verbunden ist.

Die zweite LED zeigt den Relaisstatus an:

Im Normalbetrieb blinkt sie alle 10 Sekunden:

• Grün, wenn das Relais eingeschaltet ist (geschlossene Kontakte: COM-NO, offene Kontakte: COM-NC)
• Rot, wenn das Relais ausgeschaltet ist (geschlossene Kontakte: COM-NC, offene Kontakte: COM-NO)

Auf der Unterseite des Smart Switch befinden sich:

Stromversorgungsanschluss,

Taste 1,

Taste 2,

Klemmenblockfach,

Wandhalterung,

Batteriefach.

Position des Smart Switch

Smart Switch sollte weit entfernt von Metallhindernissen, Transformatoren, Motoren, Leuchtstofflampen, Mikrowellengeräten, Kühlschränken und anderen Industrieanlagen platziert werden.

TEST-Modus des Relais

Jederzeit (auch wenn das Relais nicht mit dem Bedienfeld gekoppelt ist) können Sie die Taste gedrückt halten, die LED leuchtet dann durchgehend in der folgenden Farbe auf:

• Grün, wenn das Relais eingeschaltet ist (geschlossene Kontakte: COM-NO, offene Kontakte: COM-NC)
• Rot, wenn das Relais ausgeschaltet ist (geschlossene Kontakte: COM-NC, offene Kontakte: COM-NO)
• Das nächste Drücken der Taste 2 ändert den Zustand des Relais und die Farbe der Diode.

Nach 60 Sekunden ab dem letzten Tastendruck kehrt das Gerät automatisch in den Arbeitsmodus zurück.

Sie können den TEST-Modus jederzeit durch Drücken der Taste verlassen.

Warmwasserspeicher

Hochspannungskabel. Schalten Sie die Stromversorgung vor Beginn der Installation ab.

Schalten Sie die Stromversorgung für Ihre Installation ab.

Verbinden Sie das dreiadrige Kabel mit dem Klemmenblock des Smart Switch ‘ wie in der Abbildung unten gezeigt:

Verbinden Sie die Drähte mit den entsprechenden Anschlüssen:

1. Schwarzes Kabel an NO anschließen
   • normalerweise offen
2. Braunes Kabel an COM anschließen
   • gemeinsam
3. Graues Kabel an NC anschließen
   • normalerweise geschlossen (optional)

Schließen Sie das Klemmenfach mit der Abdeckung und schalten Sie die Stromversorgung Ihrer Installation ein.

Verbinden Sie den Smart Switch mit dem Netzteil oder legen Sie zwei AAA 1,5V Batterien in das Fach

Gerät registrieren

Öffnen Sie die WundaSmart Anwendung und melden Sie sich bei Ihrem Smart Hub an, wählen Sie Devices (Geräte) aus dem Hauptmenü und dann Add new device (Neues Gerät hinzufügen). Wählen Sie Smart Switch für Gasheizkessel oder Smart Switch für Warmwasserspeicher.

• Sie haben 30 Sekunden Zeit. Drücken Sie die Taste zum Koppeln des Smart Switch, die sich auf der Unterseite des Smart Switch befindet, und warten Sie, bis die LED durchgehend grünes Licht aussendet. (ca. 8 Sekunden)

Der installierte Smart Switch wird in der Geräteliste angezeigt.

Wandmontage (optional)

• Trennen Sie die Halterung vom Gerät,

• Befestigen Sie die Halterung mit zwei Schrauben an der Wand,

• Verbinden Sie den Smart Switch wieder mit der montierten Wandhalterung.
