Technology Solutions 2128 - Bluetooth UHF RFID-Lesegerät Schnellstart

EINFÜHRUNG

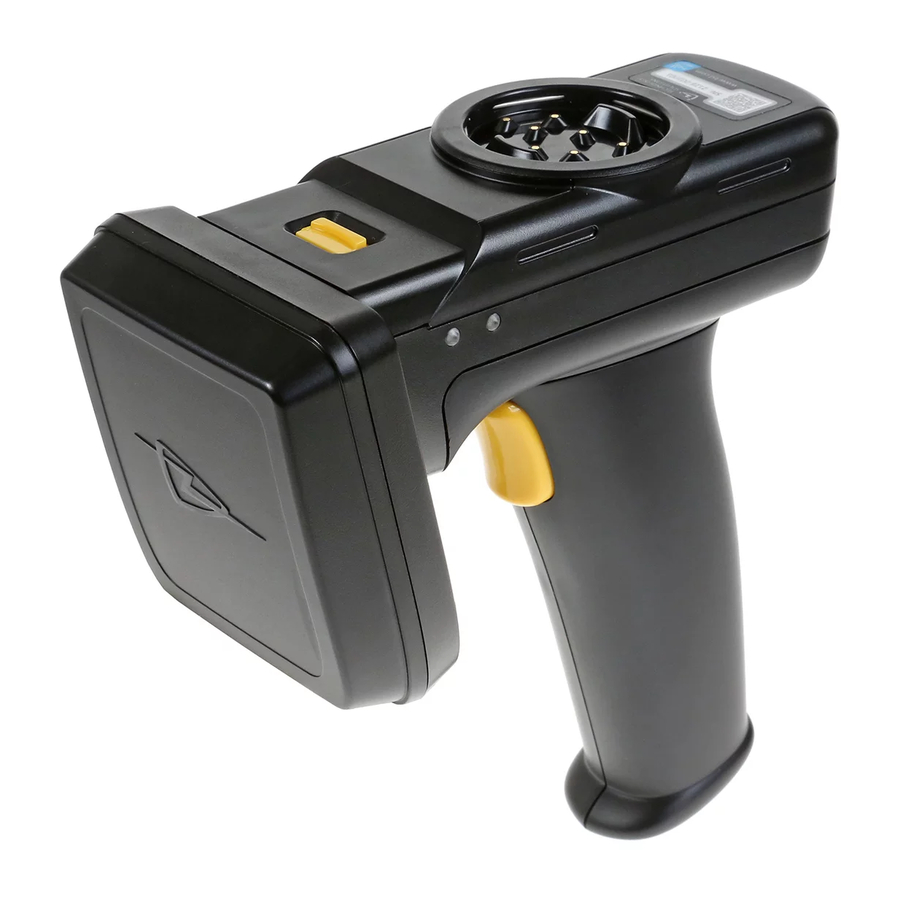

Das TSL^® 2128 Bluetooth^® UHF RFID-Lesegerät bietet Ultrahochfrequenz (UHF) Radiofrequenz-Identifikation (RFID) mit optionaler Barcode-Scan-Funktionalität. Das Gerät kann im Batch-Modus mit einer optionalen Micro-SD-Karte verwendet, über USB durch die ePop-Loq^®-Buchse oder über Bluetooth^® mit einem Host-Gerät verbunden werden. Das 2128 kann EPC Global Class 1 Gen 2 UHF RFID-Transponder lesen und beschreiben.

Für detaillierte Informationen zur Einrichtung und Verwendung des 2128 UHF-Lesegeräts besuchen Sie bitte www.tsl.com/2128-downloads, um das 2128 UHF-Lesegerät Benutzerhandbuch herunterzuladen.

BATTERIEINSTALLATION

Die Batterie wird über eine Dockingstation geladen und muss daher nach der Installation wahrscheinlich nicht mehr gewechselt werden. Um Zugang zum Batteriefach zu erhalten, muss zuerst der Handgriff entfernt werden.

1. Schieben Sie den Entriegelungshebel des Griffs nach oben und schieben Sie den Auslösegriff vom Hauptgehäuse ab


2. Entfernen Sie die Batterieabdeckung


3. Legen Sie die Batterie ein und stellen Sie sicher, dass die Batteriekontakte mit den Kontakten am Hauptgehäuse übereinstimmen.
   Bringen Sie die Batterieabdeckung und den Auslösegriff wieder an.


AUFLADEN

Um den internationalen Versandvorschriften zu entsprechen, werden alle Batterien, die TSL^® Produkten beiliegen, beim Versand auf weniger als 30 % ihrer maximalen Kapazität entladen. Es ist daher wichtig, dass das Gerät vor der ersten Verwendung Ihres 2128 UHF-Lesegeräts vollständig aufgeladen wird.

Das 2128 UHF-Lesegerät kann mit der speziellen 2128 Dockingstation aufgeladen werden. Die Dockingstation verfügt über einen Stromeingang und einen Mini-USB-Anschluss für die Datenkommunikation.

TASTENBEDIENUNG

Das 2128 UHF-Lesegerät verfügt über eine primäre Tastenaktion und eine sekundäre Tastenaktion, die durch einfaches oder doppeltes Klicken der Auslösetaste initiiert werden können:

Einzelklick und Halten:
Primäre Aktion (standardmäßig scannt die primäre Aktion nach UHF-Transpondern).

Doppelklick und Halten:
Sekundäre Aktion (standardmäßig initiiert die sekundäre Aktion den Laser-Barcodescanner – dies ist nur bei Verwendung der 2D-Imager-Antennenvariante verfügbar).

Die Einzel- und Doppelklick-Tastenoptionen sind auch für benutzerdefinierte Anwendungen programmierbar.

TRANSPONDER LESEN

Das 2128 UHF-Lesegerät kann UHF-RFID-Transponder lesen und beschreiben, wenn diese sich in Reichweite der Antenne befinden. Die Antenne befindet sich an der Vorderseite des 2128 UHF-Lesegeräts und die Lesezone liegt vor der Antenne.

Die Reichweite, in der ein Transponder gelesen werden kann, hängt vom Transpondertyp und der Größe sowie der Anzahl der Transponder im Feld ab.

GERÄTE ANBRINGEN

Das 2128 UHF RFID-Lesegerät verfügt über eine ePop-Loq^® Halterung, die es ermöglicht, Smartphones und mobile Endgeräte physisch am 2128 UHF-Lesegerät zu befestigen. Spezielle ePop-Loq^® Hüllen ermöglichen es kompatiblen Geräten mit benutzerdefinierten Anwendungen, über USB anstatt Bluetooth^® mit dem Lesegerät zu kommunizieren.

Anbringen einer ePop-Loq^® Hülle

1. Stellen Sie sicher, dass das Telefon / Mobilterminal in seine ePop-Loq^® Hülle eingesetzt ist, bevor Sie die Hülle am 2128 UHF RFID-Lesegerät befestigen. Dies verhindert ein Überbiegen der Hülle.
2. Stellen Sie sicher, dass alle Kontakte – sowohl an der ePopLoq^®-Buchse als auch am Stecker – sauber und frei von Schmutz oder Ablagerungen sind.
3. Richten Sie den ePop-Loq^®-Stecker an der ePop-Loq^®-Buchse aus – stellen Sie sicher, dass die Vorderseite des Host-Geräts zur Antenne zeigt – und drücken Sie die beiden Teile zusammen, bis sie einrasten.
4. Um die ePop-Loq^® Hülle zu entfernen, ziehen Sie in die entgegengesetzte Richtung. Verdrehen Sie die Geräte beim Trennen nicht.

USB-VERBINDUNG

Die ePop-Loq^® USB-Verbindung am 2128 kann in einem von zwei Modi konfiguriert werden – Nur-Laden (Charge-Only) oder Laden-und-Daten (Charge-and-Data). Bitte stellen Sie sicher, dass der erforderliche Modus korrekt konfiguriert ist.

• Nur-Laden-Modus (Charge-Only mode): Sowohl das 2128 UHF-Lesegerät als auch das montierte Gerät werden geladen, wenn sie in der Ladestation angedockt sind, aber sie werden niemals die USB-Datenverbindung nutzen.
• Laden-und-Daten-Modus (Charge-and-Data mode): Kompatible Geräte nutzen die USB-Datenverbindung, wenn sie sich nicht in der Ladestation befinden. Beachten Sie, dass eine USB-Datenverbindung zum 2128 eine benutzerdefinierte Anwendung erfordert, die das TSL^® ASCII-Protokoll über USB unterstützt.

Um den USB-Modus zu konfigurieren, lesen Sie bitte das 2128 Benutzerhandbuch (das 2128 Benutzerhandbuch kann unter www.tsl.com/2128-downloads heruntergeladen werden).

BLUETOOTH^® VERBINDUNG

Das 2128 Bluetooth^® Handheld UHF RFID-Lesegerät ist mit vielen Bluetooth^®-Funktechnologie-fähigen Host-Geräten kompatibel, einschließlich Android, iOS und Windows 10/8/7.

Die Bluetooth^® Version ist BT4.2 und unterstützt sowohl Bluetooth^® Low Energy als auch Bluetooth^® Classic.

Koppeln mit einem Bluetooth^® Host-Gerät

Drücken Sie die Auslösetaste (Trigger Button), um das 2128 UHF-Lesegerät aufzuwecken und warten Sie, bis die blaue LED zu blinken beginnt (wenn sie nicht blinkt, überprüfen Sie bitte, ob die Batterie geladen und richtig eingesetzt ist).

Suchen Sie auf der Seite 'Bluetooth^®-Einstellungen' Ihres Host-Geräts nach dem 2128 UHF-Lesegerät und koppeln Sie es damit. In der Liste der Bluetooth^®-Geräte wird das 2128 UHF-Lesegerät durch seine Seriennummer (xxxxxx-2128) identifiziert. (Stellen Sie sicher, dass das Lesegerät nicht 'timed-out' (eine Zeitüberschreitung hatte) und in den Schlafmodus gegangen ist, da es sonst nicht erkennbar ist).

Sobald eine Bluetooth^®-Verbindung erfolgreich hergestellt wurde, hört die blaue LED auf zu blinken und leuchtet durchgehend.

Installieren Sie eine kompatible Anwendung (wie TSL^®'s RFID Explorer App) auf Ihrem Smartphone oder Tablet. RFID Explorer finden Sie im App Store oder bei Google Play.

Öffnen Sie Ihre kompatible Anwendung und wählen Sie das 2128 UHF-Lesegerät aus der Liste der verfügbaren Geräte aus. Das 2128 UHF-Lesegerät sollte nun einsatzbereit sein!

BLUETOOTH^® BETRIEBSMODI

BITTE BEACHTEN SIE: Unsere UHF RFID Bluetooth^®-Lesegeräte unterstützen zwei verschiedene Betriebsmodi über Bluetooth^®.

Bluetooth^® SPP Modus

Standardmäßig ist das 2128 UHF-Lesegerät auf den SPP-Modus eingestellt. In diesem Modus funktioniert das 2128 UHF-Lesegerät nur mit Anwendungen (Apps), die speziell für das 2128 UHF-Lesegerät entwickelt wurden. Der SPP-Modus ermöglicht den Zugriff auf den vollen Funktionsumfang des 2128 UHF-Lesegeräts.

Das 2128 UHF-Lesegerät muss auf den SPP-Modus eingestellt sein, um mit RFID Explorer oder einer der anderen kostenlosen TSL^® Anwendungen (Apps) (www.tsl.com/apps) zu funktionieren.

Bluetooth^® HID Modus

Im HID-Modus (HID mode) erscheint das 2128 UHF-Lesegerät als Bluetooth^®-Tastatur, wodurch es mit den meisten Anwendungen (Apps) oder Webanwendungen (Web Apps) kompatibel ist. Apps empfangen Eingaben als Tastatureingaben vom Lesegerät. Der HID-Modus eignet sich besser zum Lesen von UHF-Tags einzeln.

Weitere Informationen

Für einen detaillierten Vergleich zwischen Bluetooth^® HID- und SPP-Modi – und Anweisungen zum Wechseln zwischen diesen Modi – laden Sie das Dokument 'Comparison of Bluetooth^® Modes for TSL^® UHF Readers' (Vergleich der Bluetooth^®-Modi für TSL^® UHF-Lesegeräte) von der 2128 Downloads-Seite (www.tsl.com/2128-downloads) herunter.

Für Informationen und Beispiele zur Konfiguration des HID-Modus laden Sie das Dokument 'Bluetooth^® HID mode' (Bluetooth^® HID-Modus) Anwendungsdokument (www.tsl.com/2128-downloads) herunter.

STATUS-LEDS

Die Status-LEDs auf der linken und rechten Seite des 2128 UHF-Lesegeräts zeigen den Betriebsstatus an:

ABBILDUNG 7: Position der Status-LEDs

GESUNDHEIT UND SICHERHEIT

Stromversorgung

Verwenden Sie mit dem 2128 UHF-Lesegerät ausschließlich von TSL^® zugelassene Ladeschalen und Netzteile. Die Verwendung eines alternativen Netzteils führt zum Erlöschen jeglicher Genehmigungen für dieses Gerät, macht die Produktgarantie ungültig und kann gefährlich sein.

Ergonomische Empfehlungen

Um das potenzielle Risiko ergonomischer Verletzungen zu vermeiden oder zu minimieren, befolgen Sie die nachstehenden Empfehlungen. Wenden Sie sich an Ihren lokalen Gesundheits- und Sicherheitsbeauftragten, um sicherzustellen, dass Sie die Sicherheitsprogramme Ihres Unternehmens zur Vermeidung von Mitarbeiterverletzungen einhalten.

• Wiederholende Bewegungen reduzieren oder vermeiden
• Direkten Druck reduzieren oder vermeiden
• Eine natürliche Körperhaltung beibehalten
• Verstellbare Arbeitsplätze bereitstellen
• Übermäßige Kraft reduzieren oder vermeiden
• Ausreichend Freiraum schaffen
• Häufig verwendete Gegenstände in Reichweite halten
• Eine geeignete Arbeitsumgebung bereitstellen
• Auf der richtigen Höhe arbeiten
• Arbeitsabläufe verbessern
• Vibrationen reduzieren oder vermeiden

Laserwarnung

Eine Warnkennzeichnung befindet sich auf der Rückseite der Antenne, wenn eine Barcode-Lesegerät-Antenne angebracht ist.

Das Barcode-Lesemodul entspricht 21 CFR 1040.10 und 1040.11, ausgenommen Abweichungen gemäß Laser Notice Nr. 50 vom 24. Juni 2007, EN60825-1:2007 und IEC60825-1:2001 (Ed.1.2)

Vermeiden Sie unnötige Exposition gegenüber dem vom Barcode-Lesegerät ausgestrahlten Laserlicht.

Die Verwendung von Bedienelementen, Einstellungen oder die Durchführung von Verfahren, die von den hierin angegebenen abweichen, kann zu gefährlicher Laserlichtexposition führen.

Das Betrachten der Beleuchtung des Barcode-Lesegeräts mit optischen Instrumenten kann zu einer erhöhten Gefährdung führen.

ALLGEMEINE GESCHÄFTSBEDINGUNGEN

Copyright © 2018 Technology Solutions (UK) Ltd. Alle Rechte vorbehalten.

Kein Teil dieser Veröffentlichung darf ohne schriftliche Genehmigung von Technology Solutions (UK) Ltd. in irgendeiner Form oder mit elektrischen oder mechanischen Mitteln reproduziert oder verwendet werden. Dies gilt auch für elektronische oder mechanische Mittel wie Fotokopieren, Aufzeichnen oder Informationsspeicher- und -abrufsysteme. Der Inhalt dieses Handbuchs kann ohne Vorankündigung geändert werden.

Technology Solutions (UK) Ltd (TSL^®) behält sich das Recht vor, Software oder Produkte zu ändern, um Zuverlässigkeit, Funktion oder Design zu verbessern. TSL^® übernimmt keine Produkthaftung, die sich aus oder im Zusammenhang mit der Anwendung oder Nutzung eines hierin beschriebenen Produkts, einer Schaltung oder Anwendung ergibt. Es wird keine Lizenz gewährt, weder ausdrücklich noch stillschweigend, durch Duldung oder auf andere Weise, unter irgendeinem Patentrecht oder Patent, das eine Kombination, ein System, eine Vorrichtung, eine Maschine, ein Material, eine Methode oder einen Prozess abdeckt oder sich darauf bezieht, in dem TSL^®-Produkte verwendet werden könnten. Eine stillschweigende Lizenz besteht nur für Geräte, Schaltungen und Subsysteme, die in TSL^®-Produkten enthalten sind. TSL^® und das TSL^®-Logo sind eingetragene Marken von TSL^®. Andere in diesem Handbuch erwähnte Produktnamen können Marken oder eingetragene Marken ihrer jeweiligen Unternehmen sein und werden hiermit anerkannt.

Sämtliche Software wird streng auf einer „wie besehen“-Basis bereitgestellt. Alle Software, einschließlich Firmware, die dem Benutzer zur Verfügung gestellt wird, erfolgt auf Lizenzbasis. TSL^® gewährt dem Benutzer eine nicht übertragbare und nicht exklusive Lizenz zur Nutzung jedes hierunter gelieferten Software- oder Firmwareprogramms (lizenziertes Programm). Sofern nachstehend nicht anders vermerkt, darf eine solche Lizenz vom Benutzer ohne vorherige schriftliche Zustimmung von TSL^® nicht abgetreten, unterlizenziert oder anderweitig übertragen werden. Es wird kein Recht zum vollständigen oder teilweisen Kopieren eines lizenzierten Programms gewährt, außer soweit dies nach dem Urheberrecht zulässig ist. Der Benutzer darf keine Form oder Teile eines lizenzierten Programms mit anderem Programmmaterial modifizieren, zusammenführen oder integrieren, ein abgeleitetes Werk aus einem lizenzierten Programm erstellen oder ein lizenziertes Programm ohne schriftliche Genehmigung von TSL^® in einem Netzwerk verwenden. Der Benutzer verpflichtet sich, den Copyright-Hinweis von TSL^® auf den hierunter gelieferten lizenzierten Programmen beizubehalten und denselben auf allen autorisierten Kopien, die er ganz oder teilweise erstellt, anzubringen. Der Benutzer verpflichtet sich, kein lizenziertes Programm, das ihm geliefert wird, oder Teile davon zu dekompilieren, zu disassemblieren, zu dekodieren oder zurückzuentwickeln (Reverse Engineering).

Die Wortmarke und Logos von Bluetooth^® sind eingetragene Marken im Besitz von Bluetooth SIG, Inc., und jede Verwendung dieser Marken durch Technology Solutions (UK) Ltd. erfolgt unter Lizenz. Andere Marken und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

SUPPORT

Benutzerdokumentation

Um die Bedienungsanleitung für das 2128 Bluetooth^® UHF RFID-Lesegerät herunterzuladen, besuchen Sie: www.tsl.com/2128-downloads

Benutzerhandbuch und Downloads

Fehlerbehebung

Sollten Sie Schwierigkeiten bei der Verwendung Ihres 2128 UHF-Lesegeräts haben, nutzen Sie bitte die Online-Fehlerbehebungsanleitung unter: www.tsl.com/troubleshooting-guides

Wenn Sie sowohl die Bedienungsanleitung des 2128 UHF-Lesegeräts als auch die Online-Fehlerbehebungsanleitung konsultiert haben und weiterhin Unterstützung benötigen, kontaktieren Sie TSL^® unter: www.tsl.com/contact

Garantie

Die Hardwareprodukte von TSL^® sind für einen Zeitraum von zwölf (12) Monaten ab Versanddatum gegen Herstellungsfehler gewährleistet, sofern TSL^® nichts anderes schriftlich vorsieht und das Produkt unverändert und unter normalen und ordnungsgemäßen Bedingungen betrieben wird.

Weitere Garantieinformationen und -bestimmungen finden Sie im Abschnitt „Garantie“ der Bedienungsanleitung des 2128 UHF-Lesegeräts (zum Download verfügbar unter www.tsl.com/2128-downloads)

ÜBER UNS

TSL^® – Globale Marktführer im Bereich mobiles RFID

Technology Solutions UK Ltd (TSL^®), Teil von HID Global, ist ein führender Hersteller von leistungsstarken mobilen RFID-Lesegeräten, die zur Identifizierung und Verfolgung von Produkten, Vermögenswerten, Daten oder Personal eingesetzt werden.

Seit über zwei Jahrzehnten liefert TSL^® innovative Datenerfassungslösungen an Fortune-500-Unternehmen weltweit, unterstützt durch ein globales Netzwerk von Distributoren und Systemintegratoren. Spezialisierte interne Teams entwickeln alle Aspekte der fertigen Produkte und Software-Ökosysteme, einschließlich Elektronik, Firmware, Anwendungsentwicklungstools, RF-Design und Spritzgusswerkzeuge.

TSL^® ist ein nach ISO 9001:2015 zertifiziertes Unternehmen.
