MULTISPAN VPR 3P Handbuch
- 1 TECHNISCHE SPEZIFIKATIONEN
- 2 MECHANISCHE INSTALLATION
- 3 KLEMMENANSCHLUSS
- 4 TASTENBEDIENUNG
- 5 ANZEIGESEITE
- 6 SCHRITTE ZUR MECHANISCHEN INSTALLATION
- 7 WARTUNG
- 8 INSTALLATIONSHINWEISE
- 9 SICHERHEITSVORKEHRUNG
- 10 WARNHINWEISE
- 11 PARAMETER EINSTELLUNG
- 12 FEHLERMELDUNG
- 13 Anleitung herunterladen
- 14 In anderen Sprachen

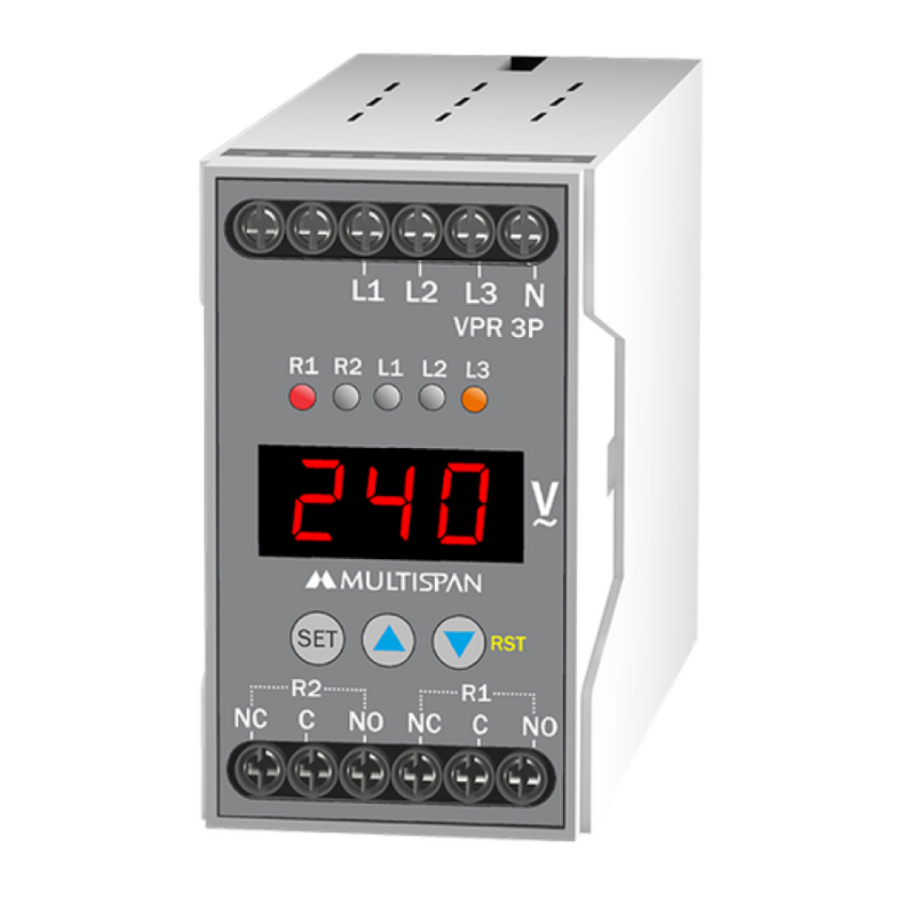

TECHNISCHE SPEZIFIKATIONEN
FUNKTIONEN
Verfügbare Schutzfunktionen
- Überspannung
- Unterspannung
- Überfrequenz
- Unterfrequenz
- Asymmetrie
- Phasenausfall
- Phasenfolge
3-stellige helle LED-Anzeige
Option für manuellen/automatischen Reset, Eigenstromversorgung
Zeitparameter: Einschaltverzögerung, Wiederherstellungszeit (Auto-Reset), Auslöseverzögerung
EINGANGSSPEZIFIKATIONEN
| Direktspannung AC | 280 bis 520V AC (L - L) 3Ø-3W 160 bis 300V AC (L - N) 3Ø-4W |
| Frequenz | 45.0 Hz bis 65.0 Hz |
| Auflösung | 1 Volt |
| Genauigkeit | Klasse 1.0 |
ANZEIGE UND TASTEN
| Anzeige | 3-stellig, 1-zeilig, 7-Segment, 0.4" ROTE LED |
| Tasten | SET, INC, DEC/RST |
ALLGEMEINE SPEZIFIKATIONEN
| Abmessungen (mm) | 75 (H) x 45 (B) x 110 (T) mm |
| Auslöse-Einstellung | Unterspannung: (260-520V AC,3Ø-3W), (160-300V AC,3Ø-4W) Überspannung: (260-520V AC,3Ø-3W), (160-300V AC,3Ø-4W) Unterfrequenz: 45.0 Hz bis 65.0 Hz Überfrequenz: 45.0 Hz bis 65.0 Hz Phasenasymmetrie: 2-30% |
| Zeitparameter | Einschaltverzögerung: 0 bis 99 Sek. Auslöseverzögerung: 0 bis 999 Sek. Wiederherstellungszeit: 0 bis 99 Sek. |
AUSGANGSSPEZIFIKATIONEN
| Relais | 2 Stk. |
| Relaistyp | 1 Umschaltkontakt (NO-C-NC) |
| Nennwert | 1st Relais 10A, 230V AC 2nd Relais 5A, 230V AC |
HILFSVERSORGUNG
Eigenstromversorgung, 30 VA MAX
UMGEBUNGSBEDINGUNGEN
| Betriebstemperatur | 0°C bis 55°C |
| Relative Luftfeuchtigkeit | Bis zu 95% RH (nicht kondensierend) |
MECHANISCHE INSTALLATION
| Vorderansicht (mm) | Seitenansicht (mm) |
 |
 |
KLEMMENANSCHLUSS
TASTENBEDIENUNG
| FUNKTION | TASTE DRÜCKEN |
| BEDIENMODUS | |
| Zum Aufrufen der Parametereinstellung |  Für 5 Sek. |
| Zur Anzeige der einzelnen Phasenspannungen |  ODER  |
| Zum Blättern & Halten der Seite | + |
| Zum Zurücksetzen des Relaiskontakts im manuellen Modus nach dem Auslösen | RST |
| PARAMETER-EINSTELLMODUS | |
| Wird verwendet, um Parameterwerte einzustellen und zu speichern & das Menü zu verlassen | |
| Zum Erhöhen des Wertes in der Parametereinstellung | |
| Zum Verringern des Wertes in der Parametereinstellung | RST |

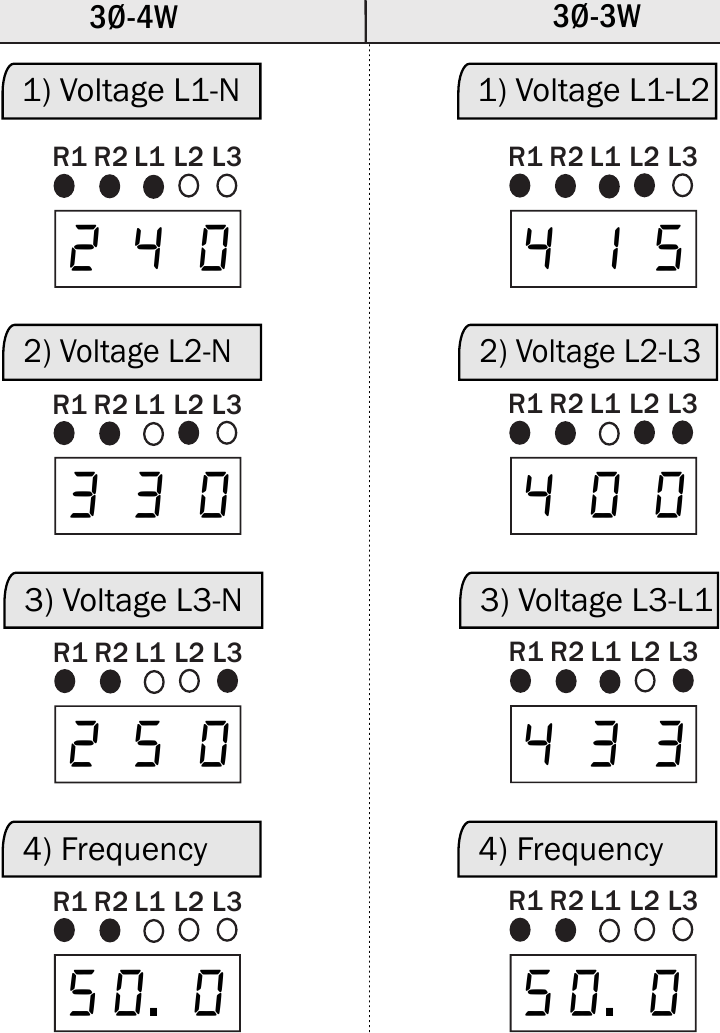

ANZEIGESEITE
SCHRITTE ZUR MECHANISCHEN INSTALLATION
- Um das Gerät auf einer DIN-Schiene zu installieren, heben Sie die Klemme an der Rückseite des Geräts an und platzieren Sie es auf der Schiene. Lassen Sie nun die Klemme los, damit das Gerät auf die DIN-Schiene passt.
- Stellen Sie sicher, dass das Gerät richtig sitzt, indem Sie es nach außen ziehen.
- Zum Entfernen des Geräts heben Sie die Klemme an, um es von der DIN-Schiene zu lösen.
- Das Gerät darf im installierten Zustand nicht in die Nähe von Wärmequellen, ätzenden Dämpfen, Öldampf oder anderen unerwünschten Prozessnebenprodukten gelangen.
- Schließen Sie nichts an unbenutzte Klemmen an.
WARTUNG
- Das Gerät sollte regelmäßig gereinigt werden, um eine Verstopfung der Lüftungsteile zu vermeiden.
- Reinigen Sie das Gerät mit einem sauberen, weichen Tuch. Verwenden Sie keinen Isopropylalkohol oder andere Reinigungsmittel.
- Schmelzwiderstände dürfen nicht vom Bediener ausgetauscht werden.
INSTALLATIONSHINWEISE
- Lassen Sie keine Metallteile, Drahtabschnitte oder feine Metallspäne von der Installation in das Produkt gelangen, da dies zu einer Sicherheitsgefahr führen kann, die wiederum Leben gefährden oder dem Bediener einen Stromschlag zufügen könnte.
- Ein Leistungsschalter oder Netzschalter muss zwischen der Stromquelle und der Versorgungsleitung installiert werden, um die Funktion "EIN" oder "AUS" zu ermöglichen. Dieser Netzschalter oder Leistungsschalter muss jedoch an einem bequemen, normalerweise für den Bediener zugänglichen Ort installiert werden.
- Verwenden und lagern Sie das Gerät innerhalb der in diesem Handbuch angegebenen Umgebungstemperatur- und Feuchtigkeitsbereiche.
SICHERHEITSVORKEHRUNG
|
Wird das Gerät nicht auf die vom Hersteller spezifizierte Weise behandelt, kann der vom Gerät vorgesehene Schutz beeinträchtigt werden.
|
Alle sicherheitsrelevanten Codierungen, Symbole und Anweisungen, die in diesem Bedienhandbuch oder auf dem Gerät erscheinen, müssen strengstens befolgt werden, um die Sicherheit des Bedienpersonals sowie des Instruments zu gewährleisten.
Lesen Sie die vollständige Anleitung vor der Installation und Inbetriebnahme des Geräts.WARNHINWEISE
Stromschlaggefahr.
- Um das Risiko eines Stromschlags zu vermeiden, muss die Stromversorgung des Geräts während der Verdrahtung ausgeschaltet sein. Berühren Sie die Klemmen nicht, während Strom angelegt ist.
- Zur Reduzierung elektromagnetischer Störungen verwenden Sie Drähte mit ausreichender Nennleistung und verdrillen Sie diese gleicher Größe mit der kürzesten Verbindung.
- Das für den Anschluss an die Stromquelle verwendete Kabel muss einen Querschnitt von 1mm oder größer haben. Diese Drähte sollten eine Isolationskapazität von mindestens 1,5 kV aufweisen.
- Ein besserer Anti-Rausch-Effekt kann durch die Verwendung eines Standard-Netzkabels für das Instrument erwartet werden.
PARAMETER EINSTELLUNG

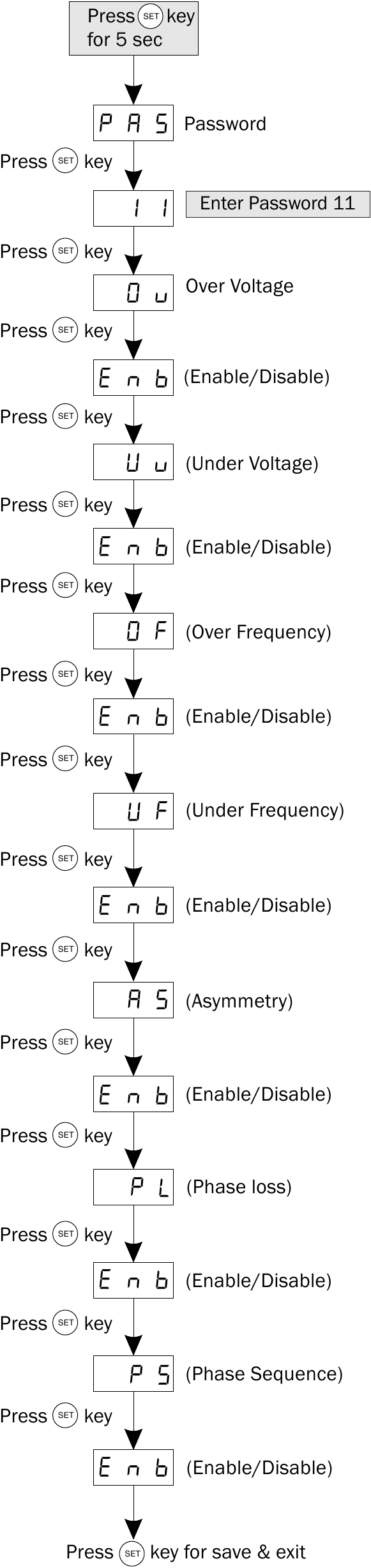

Passwort 11: Zum Aktivieren / Deaktivieren von Parametern (Überspannung, Unterspannung, Überfrequenz, Unterfrequenz, Asymmetrie, Phasenausfall, Phasenfolge)

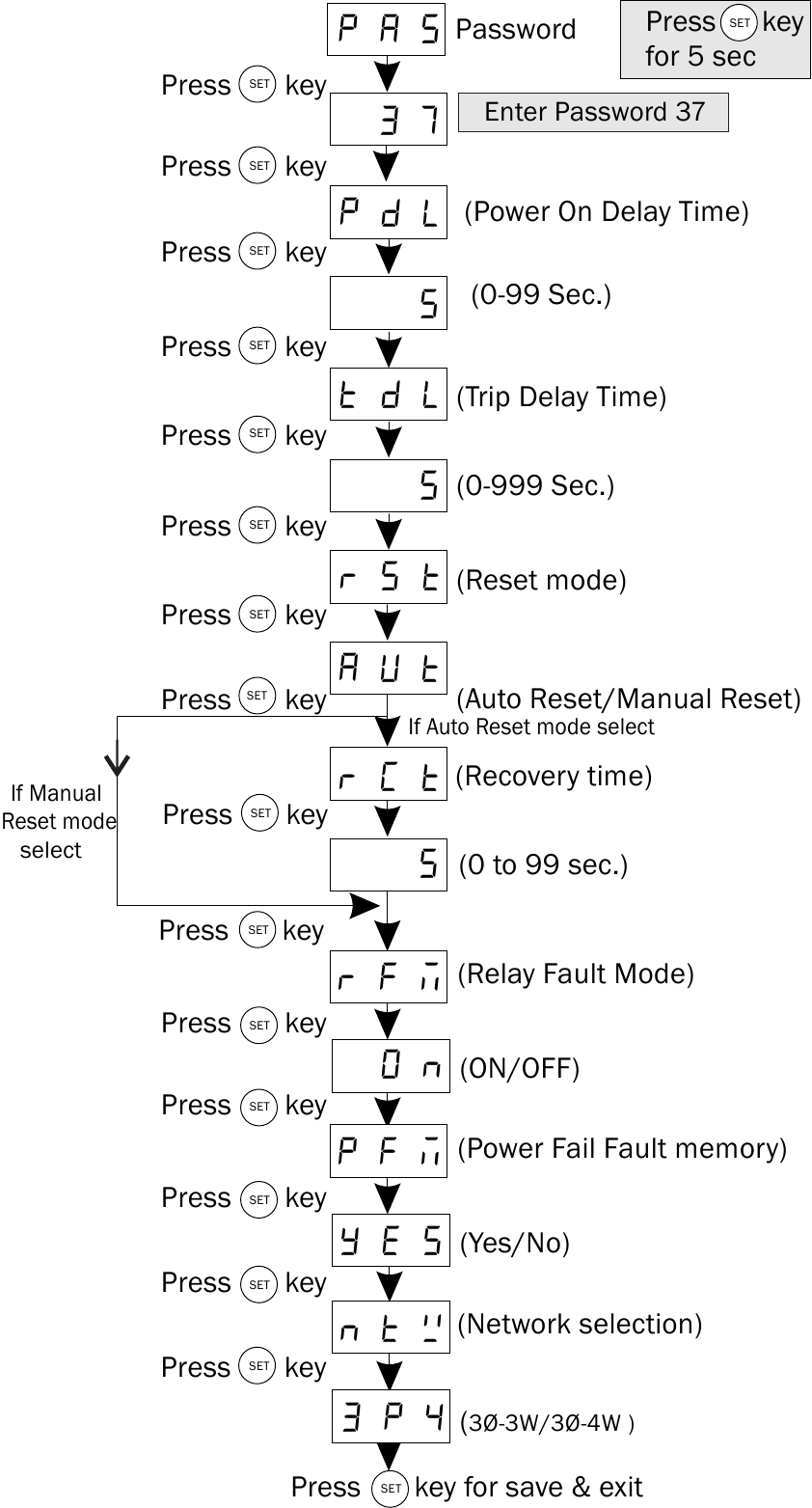

Passwort 37: Zum Einstellen der Einschaltverzögerung, Auslöseverzögerung, des Reset-Modus, des Relaisfehlermodus.

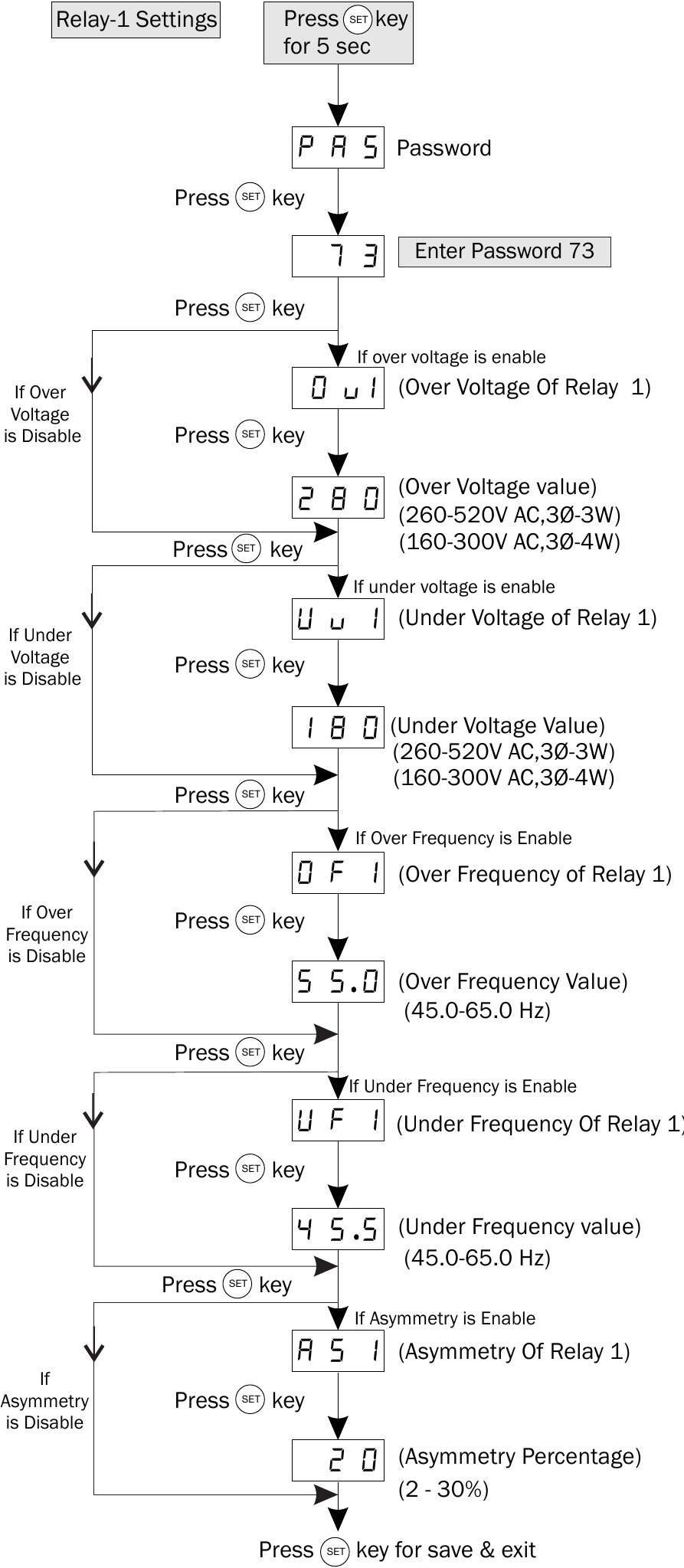

Passwort 73: Relais 1 Einstellungen

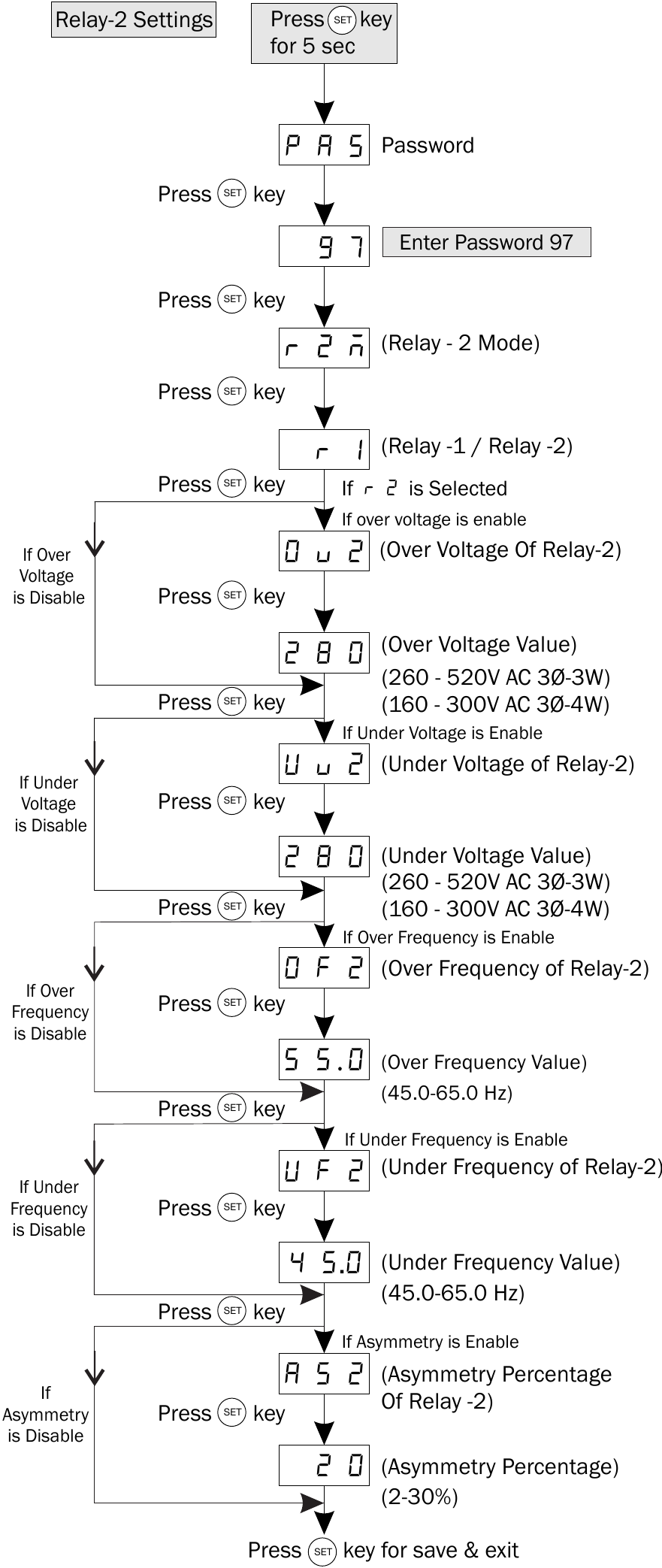

Passwort 97: Relais 2 Einstellungen
(Relais-1 & Relais-2 Einstellungen: Zum Einstellen des Auslösewerts für Überspannung, Unterspannung, Überfrequenz, Unterfrequenz, Asymmetrie-Prozentsatz)
- Wenn R2M (Relais-2-Modus) als R1 (Relais-1) ausgewählt ist, werden alle für Relais-1 vorgenommenen Einstellungen automatisch für Relais-2 übernommen.
- Zum Halten & Blättern drücken Sie
![]()
+ ![]()
Taste für 3 Sek.

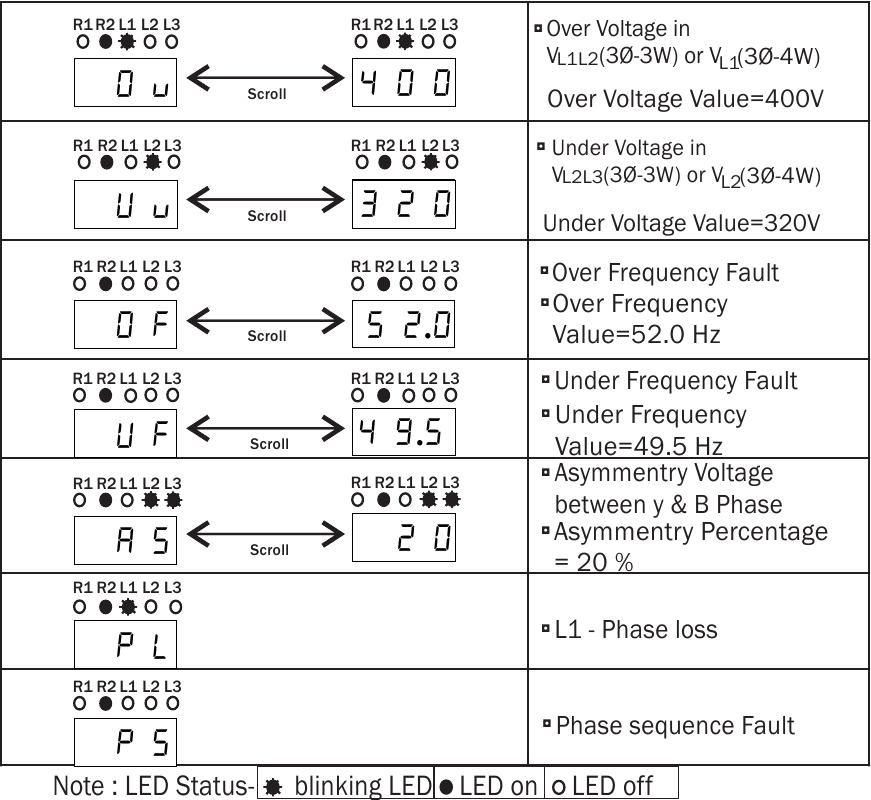

FEHLERMELDUNG
Spezifikationen können sich ändern, da die Entwicklung ein kontinuierlicher Prozess ist.
Für aktuellere Betriebsinformationen und Unterstützung,
kontaktieren Sie bitte unsere Helpline: 9978991474/76/82 oder senden Sie eine E-Mail an service@multispanindia.com
Ver: 191201
