Aquatlantis Easy LED Control 2 PLUS - Tecatlantis Dimmerschalter Handbuch

Einleitung

Eingang/Ausgang: 12VDC bis 24VDC, Ø2.1 DC-Buchse
Eingang: Max 5A - Ausgang CH1:Max 2.5A /Ausgang CH2:Max 2.5A

Dieses Produkt und all seine Komponenten und Zubehörteile wurden mehrfach getestet, um ihre Qualität und Funktionalität zu gewährleisten. Bitte stellen Sie vor der Installation sicher, dass alle Komponenten dieses Produkts vorhanden und unbeschädigt sind.
Weitere Informationen finden Sie auf unserer Website www.aquatlantis.com.

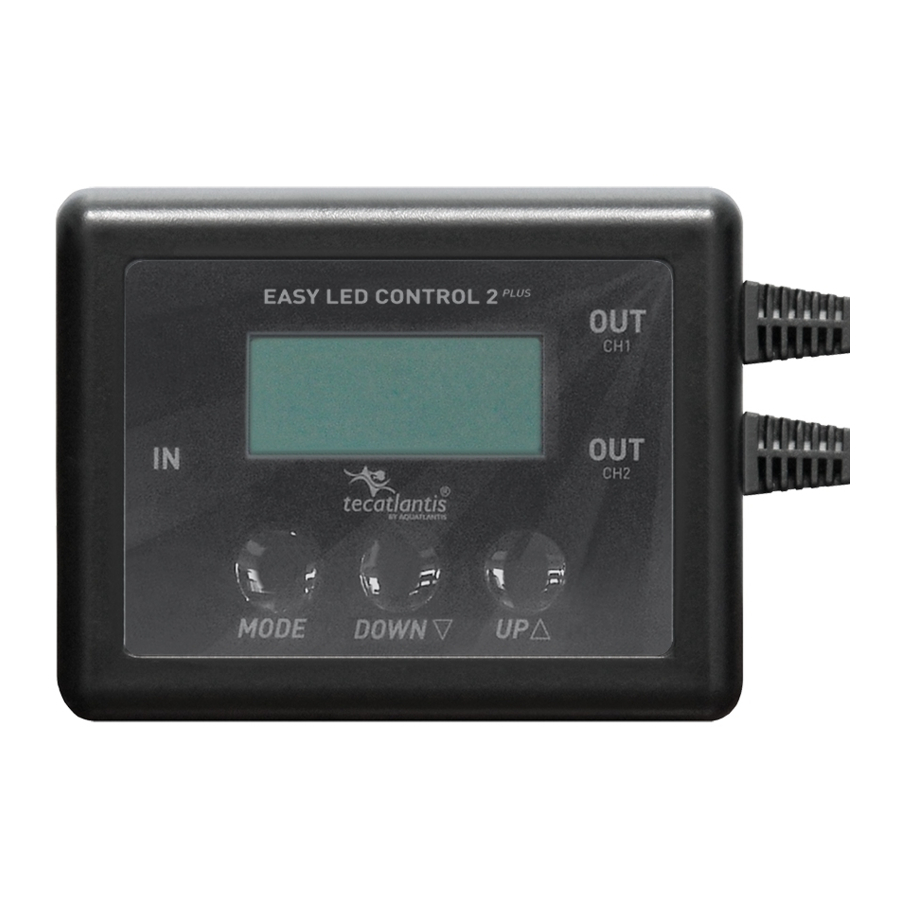

EASY LED CONTROL 2^PLUS verfügt über 2 AUSGANGskanäle, die:
Zwei oder mehr Leuchteinheiten unabhängig voneinander verbinden können (mit einem Splitterkabel*); ODER ein unabhängiges Farbsystem mit maximal 2,5A pro Kanal verbinden können.
Beispiele, kann steuern:

• 1 Lampe mit 2 Farbkreisläufen, jedes System bis zu 2,5A;
• 2 Lampen, 1 pro Kanal, jeweils bis zu 2,5A;
• 3 Lampen, 2 in einem Kanal, bis zu 2,5A*+ 1 in einem Kanal, bis zu 2,5A;
• Oder 4 Lampen, 2 pro Kanal, bis zu 2,5A*.
  * Es muss ein Splitterkabel (Art.-Nr. 11146) verwendet werden.

Der Controller EASY LED 2 PLUS verfügt über zwei Kanäle, jeder mit zwei Programmen.
Verbinden Sie das Kabel der Lampe mit dem AUSGANG des Controllers und anschließend das Kabel des Transformators mit dem EINGANG des Controllers.

ACHTUNG!
Die Stromstärke des Transformators muss der für die Lampen benötigten Stromstärke entsprechen. Zum Beispiel: Für zwei Lampen mit jeweils 2,5A ist ein Transformator mit 5A erforderlich.

• Die Batterie muss eine Lithium-, wiederaufladbare LIR2032 3.6V sein.
• Wenn der Controller in Betrieb ist, lädt er die Batterie auf. Die Verwendung einer nicht wiederaufladbaren Batterie kann zu ernsthaften Problemen wie Flüssigkeitslecks, Brand- oder Explosionsgefahr führen.
• Trennen Sie den Controller von der Steckdose, wenn er nicht benutzt wird. Andernfalls bleibt der Controller in Betrieb, was bedeutet, dass die Spannung im Stromkreis höher ist als im normalen Betrieb. Auf lange Sicht kann diese zusätzliche Spannung die Komponenten beschädigen.

CONTROLLER-KONFIGURATION

1. Zeiteinstellung
   Nach dem Anschließen des Unterbrechers zeigt der Bildschirm des Controllers die Uhrzeit an. Führen Sie die folgenden Schritte zur Einrichtung durch:
   • Durch Drücken des "MODE" (MODUS)-Buttons zeigt das Display "SET TIME" (ZEIT EINSTELLEN) an. Stellen Sie die Stunde mit den "DOWN" (RUNTER)- und "UP" (RAUF)-Tasten ein. Um die Minuten einzustellen, drücken Sie "MODE" (MODUS).
     Gehen Sie bei den folgenden Schritten immer so vor – drücken Sie nach jedem Vorgang den "MODE" (MODUS)-Button.
2. Konfiguration der Programme
   Kanal 1
   1. Das Display zeigt "CH 1 ON 1" (KANAL 1 EIN 1). Stellen Sie die Stunde ein, um das Programm 1 des ersten Kanals einzuschalten.
   2. Das Display zeigt "CH 1 OFF 1" (KANAL 1 AUS 1). Stellen Sie die Stunde ein, um das Programm 1 des ersten Kanals auszuschalten.
   3. Das Display zeigt "CH 1 ON 2" (KANAL 1 EIN 2). Stellen Sie die Stunde ein, um das Programm 2 des ersten Kanals einzuschalten.
   4. Das Display zeigt "CH 1 OFF 2" (KANAL 1 AUS 2). Stellen Sie die Stunde ein, um das Programm 2 des ersten Kanals auszuschalten.

Kanal 2

5. Das Display zeigt "CH 2 ON 1" (KANAL 2 EIN 1). Stellen Sie die Stunde ein, um das Programm 1 des zweiten Kanals einzuschalten.
6. Das Display zeigt "CH 2 OFF 1" (KANAL 2 AUS 1). Stellen Sie die Stunde ein, um das Programm 1 des zweiten Kanals auszuschalten.
7. Das Display zeigt "CH 2 ON 2" (KANAL 2 EIN 2). Stellen Sie die Stunde ein, um das Programm 2 des zweiten Kanals einzuschalten.
8. Das Display zeigt "CH 2 OFF 2" (KANAL 2 AUS 2). Stellen Sie die Stunde ein, um das Programm 2 des zweiten Kanals auszuschalten.

3. Regulierung der Lichtintensität
   • Das Display zeigt "LIGHT" (LICHT). Verwenden Sie die "DOWN" (RUNTER)- und "UP" (RAUF)-Tasten zur Regulierung der Lichtintensität.
   • Drücken Sie "MODE" (MODUS). "SET END" (ENDE EINSTELLEN) zeigt an, dass die Programmierung abgeschlossen ist.

Zur geplanten Zeit schaltet sich die Lichtröhre allmählich proportional zur Lichtintensität ein, bis zu einer Stunde, in der die Intensität 100% beträgt.
Hinweis: Bei Verwendung eines EASY LED Controllers schaltet sich die Leuchteinheit immer allmählich ein und aus, selbst bei Unterbrechung der Stromversorgung. In diesem Fall bleiben die Einstellungen erhalten.
Durch Ändern der Lichtintensität während des definierten Zyklus übernimmt der Controller sofort den Zeitplan. Durch Ändern der Lichtintensität außerhalb des definierten Zyklus schaltet sich die Leuchteinheit proportional zur definierten Intensität allmählich aus. Wir empfehlen Ihnen, den Controller auszuschalten und wieder anzuschließen, um die neue Programmierung sofort zu starten. Die Leuchteinheit schaltet sich zur geplanten Zeit allmählich ein.

Entsorgung

Entsorgen Sie das Produkt gemäß den geltenden Gesetzen. Schützen Sie die Umwelt.

Garantie

Aquatlantis gewährleistet das Produkt im Rahmen der vorliegenden Klausel und der geltenden gesetzlichen Bestimmungen. Diese Garantie gilt für 24 Monate ab Kaufdatum nur gegen Herstellungsfehler. Es wird keine Entschädigung für Schäden oder Verluste gewährt. Jegliche Schäden, die durch unsachgemäßen Gebrauch des Produkts oder seiner Teile entstehen, machen die Garantie ungültig. Die Kosten für die Rücksendung des fehlerhaften Produkts trägt der Käufer. Im Falle der Geltendmachung Ihrer Garantierechte bringen Sie das fehlerhafte Produkt zusammen mit diesem ordnungsgemäß ausgefüllten Zertifikat und dem Kaufbeleg in das Geschäft.

DIESEN CODE SCANNEN BESUCHEN SIE UNSERE WEBSITE

AQUATLANTIS SA
Rua Vasco da Gama 2Ap 42
4816-908 Lordelo GMR PORTUGAL

www.aquatlantis.com

info@aquatlantis.com

/aquatlantis

/aquatlantis

/aquariumaquatlantis

Referenzen

• Aquatlantis Aquarium - Aquarien & Zubehör
