SHELLY PLUS I4 Handbuch

Inhalt

Vor Gebrauch lesen

Dieses Dokument enthält wichtige technische Informationen und Sicherheitsinformationen über das Gerät, seine sichere Verwendung und Installation.


Bevor Sie mit der Installation beginnen, lesen Sie bitte diese Anleitung und alle anderen Begleitdokumente des Geräts sorgfältig und vollständig durch. Die Nichtbeachtung der Installationsverfahren kann zu Fehlfunktionen, Gefahren für Ihre Gesundheit und Ihr Leben, Gesetzesverstößen oder der Ablehnung gesetzlicher und/oder kommerzieller Garantien (falls vorhanden) führen. Allterco Robotics EOOD übernimmt keine Verantwortung für Verluste oder Schäden im Falle einer falschen Installation oder unsachgemäßen Bedienung dieses Geräts aufgrund der Nichtbeachtung der Benutzer- und Sicherheitshinweise in diesem Handbuch.

Übersicht


Hochspannung. Nicht an die serielle Schnittstelle anschließen, wenn Shelly® Plus i4 mit Strom versorgt wird.

Produkteinführung

Shelly® ist eine Reihe innovativer, mikroprozessorgesteuerter Geräte, die die Fernsteuerung von Elektrogeräten über ein Mobiltelefon, Tablet, PC oder ein Hausautomationssystem ermöglichen. Shelly®-Geräte können eigenständig in einem lokalen Wi-Fi-Netzwerk betrieben werden oder auch über Cloud-Heimautomatisierungsdienste gesteuert werden. Shelly®-Geräte können von jedem Ort aus ferngesteuert, kontrolliert und überwacht werden, an dem der Benutzer über eine Internetverbindung verfügt, solange die Geräte mit einem Wi-Fi-Router und dem Internet verbunden sind. Shelly®-Geräte verfügen über integrierte Webserver, über die der Benutzer sie einstellen, steuern und überwachen kann. Die Cloud-Funktion kann genutzt werden, wenn sie über den Webserver des Geräts oder die Einstellungen in der mobilen Shelly Cloud Anwendung aktiviert ist. Der Benutzer kann sich bei Shelly Cloud registrieren und darauf zugreifen, entweder über die mobile Android- oder iOS-Anwendung oder mit jedem Internetbrowser unter https://my.shelly.cloud/

Shelly®-Geräte verfügen über zwei Wi-Fi-Modi – Access Point (AP) und Client-Modus (CM). Für den Betrieb im Client-Modus muss sich ein Wi-Fi-Router in Reichweite des Geräts befinden. Geräte können direkt mit anderen Wi-Fi-Geräten über das HTTP-Protokoll kommunizieren. Eine API wird von Allterco Robotics EOOD bereitgestellt.

Für weitere Informationen besuchen Sie bitte: https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Steuern Sie Ihr Zuhause mit Ihrer Stimme

Shelly®-Geräte sind kompatibel mit den von Amazon Echo und Google Home unterstützten Funktionen. Eine Schritt-für-Schritt-Anleitung finden Sie unter: https://shelly.cloud/support/compatibility/

Legende

Anschlüsse

  • N: Neutralleiteranschluss/Kabel
  • L: Phasenanschluss/Kabel (110-240V)
  • SW1: Schalteranschluss
  • SW2: Schalteranschluss
  • SW3: Schalteranschluss
  • SW4: Schalteranschluss

Installationsanweisungen

Der Shelly® Plus i4 (das Gerät) ist ein Wi-Fi-Schaltereingang, der zur Steuerung anderer Geräte über das Internet entwickelt wurde. Er kann in eine Standard-Unterputzdose, hinter Lichtschalter oder an anderen Orten mit begrenztem Platz nachgerüstet werden.


Gefahr eines Stromschlags. Die Montage/Installation des Geräts sollte von einem qualifizierten Elektriker durchgeführt werden.


Schließen Sie das Gerät nur gemäß diesen Anweisungen an. Jede andere Methode könnte Schäden und/oder Verletzungen verursachen.


Verwenden Sie das Gerät nur in einem Stromnetz und mit Geräten, die allen geltenden Vorschriften entsprechen. Ein Kurzschluss im Stromnetz oder eines an das Gerät angeschlossenen Geräts kann das Gerät beschädigen.

Bevor Sie beginnen, verwenden Sie einen Phasenprüfer oder ein Multimeter, um sicherzustellen, dass die Sicherungen ausgeschaltet sind und keine Spannung an ihren Anschlüssen und den Kabeln anliegt, mit denen Sie arbeiten. Wenn Sie sicher sind, dass keine Spannung anliegt, können Sie mit der Verkabelung des Geräts fortfahren.

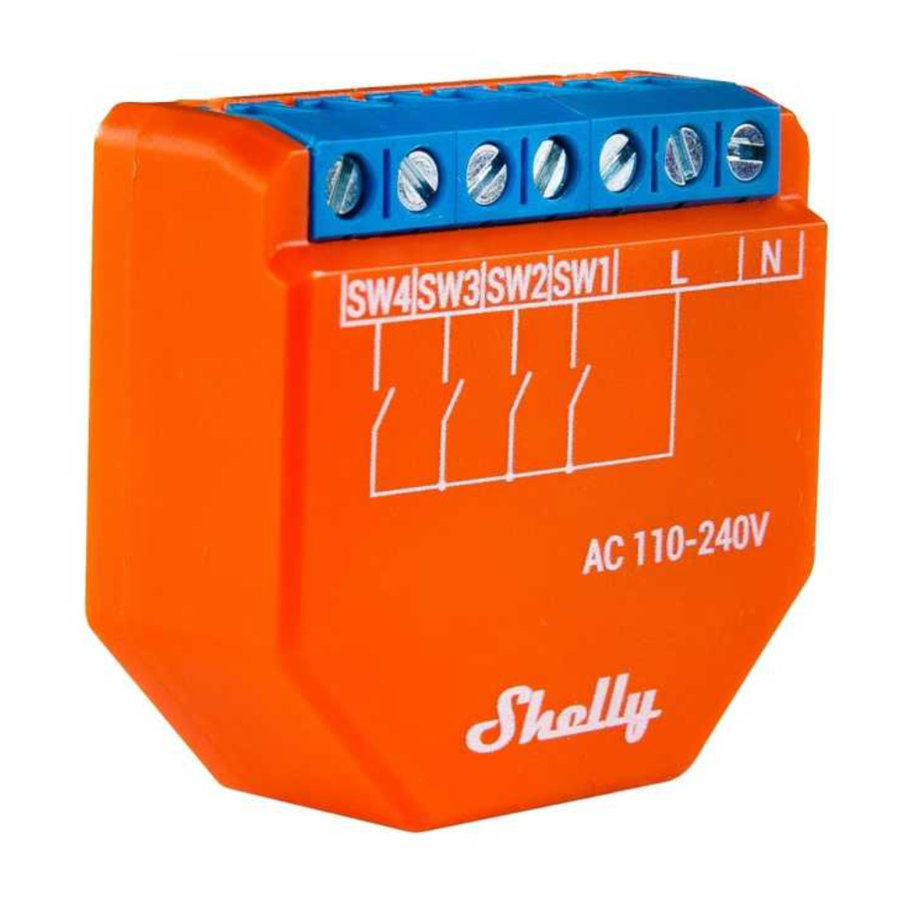

Schließen Sie bis zu 4 Schalter an einen „SW“-Anschluss des Geräts und das Phasenleiterkabel an, wie in Abb. 1 gezeigt.

Schließen Sie das Phasenleiterkabel an einen „L“-Anschluss und das Neutralleiterkabel an den „N“-Anschluss des Geräts an.


Führen Sie nicht mehrere Kabel in einen einzigen Anschluss ein.

Warnung EMPFEHLUNG: Schließen Sie das Gerät mit massiven einadrigen Kabeln an.

Erste Einbindung

Sie können Shelly® mit der mobilen Shelly Cloud Anwendung und dem Shelly Cloud Dienst verwenden. Anweisungen zum Verbinden Ihres Geräts mit der Cloud und zur Steuerung über die Shelly App finden Sie im „App-Handbuch“.

Sie können sich auch mit den Anweisungen zur Verwaltung und Steuerung über die eingebettete Weboberfläche unter 192.168.33.1 im vom Gerät erstellten Wi-Fi-Netzwerk vertraut machen.


Lassen Sie Kinder nicht mit dem an das Gerät angeschlossenen Taster/Schalter spielen. Halten Sie die Geräte zur Fernsteuerung von Shelly (Mobiltelefone, Tablets, PCs) von Kindern fern.

Spezifikation

  • Stromversorgung: 110-240V, 50/60Hz AC
  • Abmessungen (HxBxT): 42x38x17 mm
  • Betriebstemperatur: 0°C bis 40°C
  • Elektrischer Verbrauch: < 1 W
  • Mehrfachklick-Unterstützung: Bis zu 12 mögliche Aktionen (3 pro Taste)
  • Scripting (mjs): JA
  • MQTT: JA
  • URL-Aktionen: 20
  • CPU: ESP32
  • Flash: 4MB
  • Reichweite: (abhängig von Gelände und Gebäudestruktur): bis zu 50 m im Freien, bis zu 30 m in Innenräumen
  • Funksignalleistung: 1 mW
  • Funkprotokoll: WiFi 802.11 b/g/n
  • Frequenz Wi-Fi: 2412-2472 МHz; (Max. 2495 MHz)
  • Frequenz Bluetooth: TX/RX: 2402- 2480 MHz (Max. 2483.5MHz)
  • HF-Ausgang Wi-Fi: <20 dBm
  • HF-Ausgang Bluetooth: <10 dBm
  • Bluetooth: v.4.2
  • Basic/EDR: JA
  • Bluetooth-Modulation: GFSK, π/4-DQPSK, 8-DPSK

Konformitätserklärung

Hiermit erklärt Allterco Robotics EOOD, dass der Funkgerätetyp Shelly Plus i4 den Richtlinien 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://shelly.cloud/knowledge-base/devices/shelly-plus-i4/

Hersteller: Allterco Robotics EOOD

Adresse: Bulgaria, Sofia, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-Mail: support@shelly.cloud

Web: http://www.shelly.cloud

Änderungen der Kontaktdaten werden vom Hersteller auf der offiziellen Website des Geräts veröffentlicht https://www.shelly.cloud

Alle Rechte an der Marke Shelly® und andere geistige Rechte, die mit diesem Gerät verbunden sind, gehören Allterco Robotics EOOD.

Referenzen

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

SHELLY PLUS I4 Handbuch herunterladen
