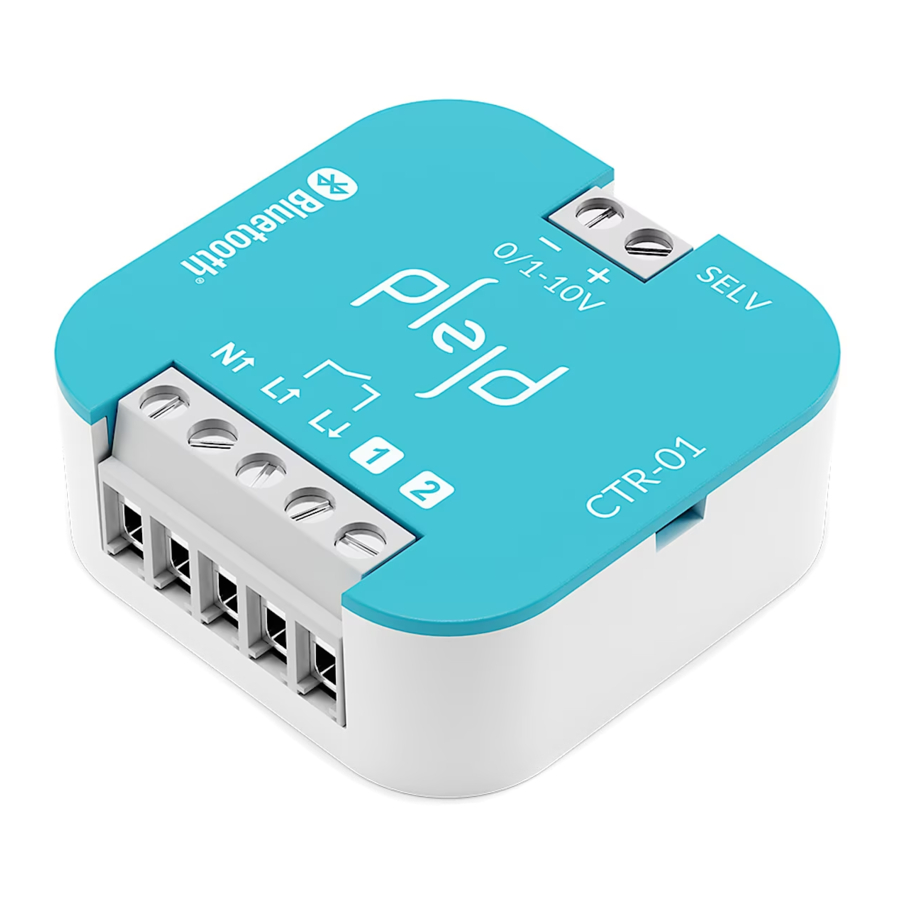

Plejd CTR-01 - Dimmer-Handbuch
HINWEIS! Während der Installation sind die 1-10 V Ausgänge des Dimmers nicht aktiviert.
Verwenden Sie die App zur Konfiguration vor der Inbetriebnahme.
Produkt anschließen
Installieren Sie das Produkt in einer Gerätedose oder auf einer Halterung (nicht im Lieferumfang enthalten, MNT-01) auf einer DIN-Schiene oder an der Wand.
CTR-01 verfügt über ein Relais mit einer Schaltleistung von 16 A bei ohmscher Last, jedoch haben unterschiedliche Lasten unterschiedliche Einschaltströme und Spannungsspitzen beim Ausschalten. Die vorhergehende Tabelle wird für verschiedene Arten von Beleuchtungslasten empfohlen, um das Risiko einer Verkürzung der Lebensdauer zu minimieren.*
Maximalstrom 16 A.
| Last | PF | Nennleistung | VA | A |
| Halogen (230 V) | 1 | 3 500W | 3 500 | 16 |
| LED-Lasten | 0,9 | 800W | 1 000 | 4 |
| Leuchtstoffröhre unkompensiert | 0,3 | 700W | 2 300 | 10 |
| Leuchtstoffröhre kompensiert | 0,85 | 1 500W | 1 750 | 8 |
| Niedervolt-Halogen elektronisch | 0,8 | 1 500W | 1 750 | 8 |
| Niedervolt-Halogen konventionell | 0,95 | 1 200W | 1 200 | 5 |
| Energiesparlampen | 0,6 | 500W | 800 | 4 |
*Basierend auf normalen Kabellängen und handelsüblichen Leuchten auf dem Markt.
Steuerung über Steuereingänge 1 2
Steuereingänge 1 und 2 können z.B. zur Steuerung verwendet werden.
- Drucktaster (voreingestellt)
- Lichtschalter
- Bewegungssensor (mit Neutralleiter)
Die Eingänge können auch verwendet werden, um ein oder mehrere Produkte von Plejd drahtlos zu steuern. Ein Doppelklick kann zur Aktivierung von Beleuchtungsszenarien verwendet werden.
Die Einstellungen lassen sich einfach in der App anpassen.
App herunterladen und Anweisungen befolgen
Laden Sie die Plejd App über den App Store oder Google Play herunter.
Nachdem Sie das Gerät gemäß einem der Schaltpläne mit Strom versorgt haben, können Sie die Beleuchtung mit der App installieren. Dies erfordert Internetverbindung und Bluetooth® auf Ihrem Telefon/Tablet. Sie benötigen keine zusätzliche Ausrüstung, um zu beginnen.
Mit Hilfe der App ist es einfach, alle relevanten Einstellungen zu konfigurieren. Die App kann verwendet werden, um die Beleuchtung mithilfe der astronomischen Uhr oder eines Timers zu planen, die Beleuchtung zu steuern und Steuerschalter und Szenarien drahtlos zu synchronisieren.
Das Plejd System übergeben
Übergeben Sie das Plejd System an Ihren Kunden, indem Sie den Systemcode auf den beiliegenden Aufkleber schreiben
. Sie finden den Code in der App, sobald Sie die Installation abgeschlossen haben.
Platzieren Sie den Aufkleber im Verteilerkasten und geben Sie dem Kunden den Begrüßungsordner
.
Support
Bei technischen Fragen wenden Sie sich bitte an den Plejd Kundendienst.
E-Mail: support@plejd.com | Telefon: +46 (0)10 203 89 91
Netzspannung
230 V/50 Hz
Standby-Leistung
<0,5 W
Umgebungstemperatur
-20 bis +35°C
Abmessungen
46x46x18 mm
Schaltart
Relais, Mikroschalter (μ)
Schutz
Software-Übertemperaturschutz
Funk
2,4 GHz Mesh Bluetooth®
Funkreichweite*
Bis zu 10m in Innenräumen.
*Die Plejd Mesh-Technologie erweitert die Reichweite, indem sie den Einheiten ermöglicht, miteinander zu kommunizieren.
Weitere Informationen finden Sie in der Plejd App oder unter plejd.com
