NUVIZ HUD - Head-Up Display Kurzanleitung

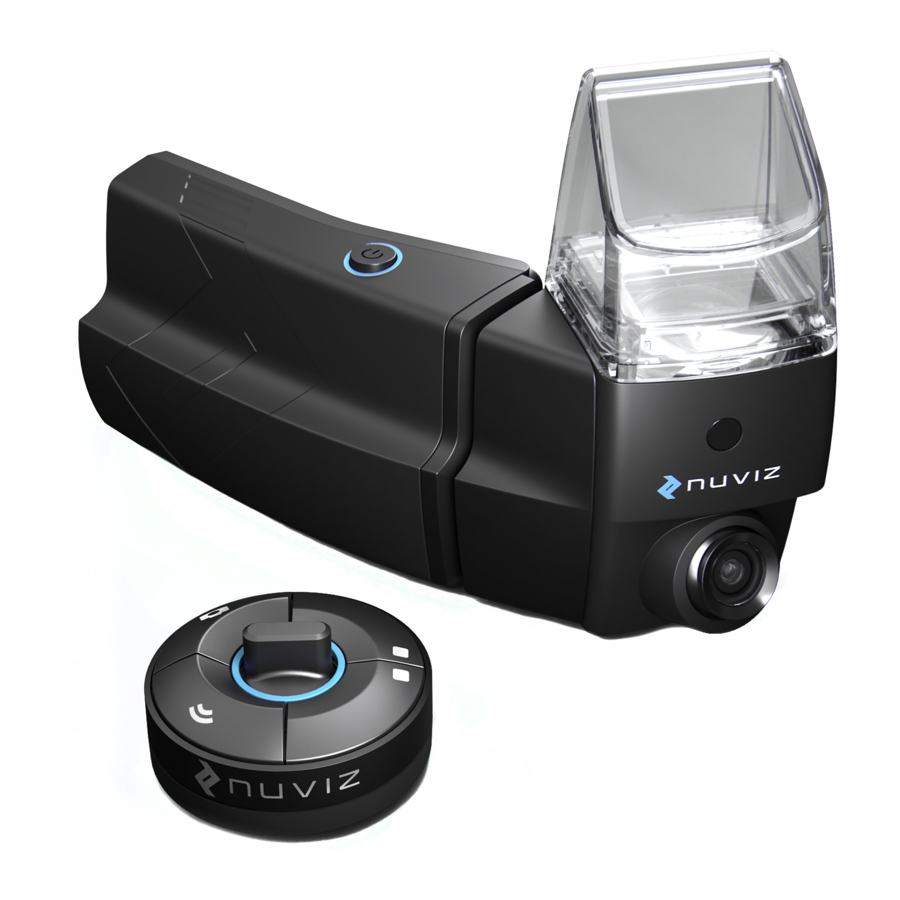

Teileübersicht

NUVIZ EINRICHTUNG

1. Öffnen Sie die Batterieabdeckung des NUVIZ mit dem mitgelieferten Werkzeug.
2. Legen Sie die Batterie und eine microSD-Karte für Videoaufnahmen ein (separat erhältlich).
3. Halten Sie den Ein-/Ausschalter 2-3 Sekunden lang gedrückt, um NUVIZ einzuschalten.
4. Das Display leuchtet bei erfolgreicher Inbetriebnahme auf.

CONTROLLER EINRICHTUNG

1. Öffnen Sie die Batterieabdeckung des Controllers mit dem mitgelieferten Werkzeug.
2. Legen Sie die Batterie (CR2032) mit dem ‚"+"-Zeichen nach oben ein, wie auf dem Controller angegeben.
3. Drücken Sie eine beliebige Taste, um den Controller einzuschalten und zu aktivieren.
4. Die Kopplung startet automatisch, der Status wird auf dem Display angezeigt.

NUVIZ APP INSTALLATION UND EINRICHTUNG

1. Laden Sie die Android-/iOS-NUVIZ-App auf Ihr Telefon oder Tablet herunter und installieren Sie sie.
2. Geben Sie einen Benutzernamen/ein Passwort ein, um Ihr NUVIZ-Konto zu erstellen, und melden Sie sich dann an.
3. Befolgen Sie die Anweisungen auf Ihrem Telefon oder Tablet, um Ihre NUVIZ-Geräte zu koppeln.

HELMMONTAGE

1. Setzen Sie Ihren Helm auf, um die korrekte Positionierung des NUVIZ sicherzustellen.
2. Verwenden Sie einen Spiegel, um NUVIZ auf Ihrem Helm zu platzieren.
3. Stellen Sie das multidirektionale Scharnier ein, um den optimalen Betrachtungswinkel zu finden.
4. Richten Sie die Mitte des NUVIZ-Displays auf Ihr rechtes Auge aus, um eine optimale Position zu erhalten.
5. Finden Sie die beste Position und ziehen Sie 1/3 der Schutzfolie vom Aufkleber der Halterungsbasis ab.
6. Drücken Sie NUVIZ vorsichtig in Position und überprüfen Sie die Platzierung erneut.
7. Entfernen Sie die restliche Schutzfolie, sobald die Position überprüft wurde.
8. Halten Sie NUVIZ fest und drücken Sie es mindestens 3 Minuten lang fest auf Ihren Helm.

HINWEIS: Bringen Sie NUVIZ auf einer sauberen Helmoberfläche bei Raumtemperatur an. Befestigen Sie die Klebehalterung mindestens 24 Stunden vor Gebrauch.

NUVIZ ABNAHME

1. Betätigen Sie den Entriegelungsknopf unterhalb von NUVIZ, um es zu lösen.
2. Schieben Sie NUVIZ nach oben von der Halterung, um es von Ihrem Helm zu entfernen.
3. Schieben Sie NUVIZ weiter nach oben, bis es vollständig von der Halterung gelöst ist.
4. Schieben Sie die Abdeckung ein, um die Halterung zu schützen, wenn NUVIZ nicht verwendet wird.

HINWEIS: Nehmen Sie NUVIZ ab und lassen Sie die Klebehalterung mindestens 24 Stunden vor Gebrauch aushärten.

HEADSET-INSTALLATION

1. Installieren Sie die Headset-Lautsprecher und das Mikrofon in Ihrem Helm.
2. Stecken Sie bei abgenommenem NUVIZ das Kabel in die Headset-Buchse an der Halterung.
3. Testen und passen Sie die Position Ihres Headsets bei Bedarf an.

CONTROLLER-INSTALLATION

1. Wählen Sie einen von mehreren Orten aus, an denen der Controller installiert werden kann.
2. Positionieren Sie Ihren Controller so, dass er mit der linken Hand leicht zugänglich ist.
3. Überprüfen Sie die Ausrichtung des Controllers, bevor Sie ihn an Ihrem Motorrad befestigen.
4. Die Halterung M1 kann verwendet werden, um den NUVIZ Controller an einem Lenker zu befestigen.
5. Die Halterung M2 kann an anderen Stellen verwendet werden. Biegen Sie bei Bedarf die Laschen, bevor Sie den Aufkleber anbringen.
6. Der Controller kann auch nur mit dem Klebepad auf einer flachen Oberfläche befestigt werden.
7. Beachten Sie die Verriegelungs-/Entriegelungssymbole beim Anbringen oder Entfernen des Controllers.

KAMERAANPASSUNG

1. Drücken Sie die Kamerataste am Controller, um den Sucher zu aktivieren.
2. Der Kamerasucher ist auf dem NUVIZ-Display sichtbar.
3. Drücken Sie den Kunststoff-Objektivring, um die Ansicht nach Wunsch anzupassen.
4. Drücken Sie die obere Funktionstaste, um den Kamerasucher zu verlassen.
