Ltech LT-932-OLED - DMX512-Decoder-Handbuch

Inhalt

Produkteinführung

  1. Entwickelt für Hochleistungs-Mehrkanalanwendungen, 32 Kanäle Ausgang und max. 3A Strom pro Kanal, bis zu 2304W Ausgangsleistung.
  2. Einfache Bedienung mit OLED-Bildschirm und Touch-Tasten.
  3. 4 Arten von Steuermodi verfügbar: DIM, CT, RGB, RGBW.
  4. 3-Pin XLR, 5-Pin XLR, RJ45 und grüne Klemme DMX-Schnittstelle mit photoelektrischer Isolation, verbessern die Signalübertragungseffizienz und die Entstörungsfähigkeit, die grüne Klemme verfügt auch über eine Signalverstärkerfunktion.
  5. Mit RDM-Fernverwaltungsprotokoll können die Operationen über die RDM-Master-Konsole durchgeführt werden, wie z.B. Parameteranzeige & Einstellungen, DMX-Adresseinstellungen, Geräteerkennung usw.
  6. Mit Firmware-Upgrade-Funktion.
  7. Mit Kurzschluss-, Überstrom- und Überhitzungsschutz sowie Warnfunktion bei Auftreten eines Fehlers.
  8. Mit Einschaltzustandsverwaltung und schneller Selbsttestfunktion.
  9. 16 Bit (65536 Stufen) / 8 Bit (256 Stufen) Graustufen verfügbar.
  10. Verfügbar in Standard-, Linear-, LOG- oder benutzerdefinierter 0.1-9.9 Dimmkurve.


Technische Daten

Modell LT-932-OLED
Eingangssignal DMX512/RDM
Eingangsspannung 12~24Vdc
Stromlast 3A × 32CH Max. 96A
Ausgangsleistung (0~36W...72W) × 32CH Max. 2304W
DMX-Schnittstellen 3-Pin XLR, 5-Pin XLR, RJ45, Grüne Klemme
Steuermodi DIM/CT/RGB/RGBW
Dimmkurven 0.1~9.9, Standard, Linear, LOG
Graustufen 8 Bit (256 Stufen) / 16 Bit (65536 Stufen)
Photoelektrische Isolation Ja
Schutz Kurzschluss- / Überhitzungs- / Überstromschutz, automatische Wiederherstellung.
Arbeitstemperatur -30°C~65°C
Abmessungen 300×122×39mm(L×B×H)
Verpackungsgröße 313×127×41mm(L×B×H)
Gewicht (Brutto) 1180g

Produktgröße

Produktgröße

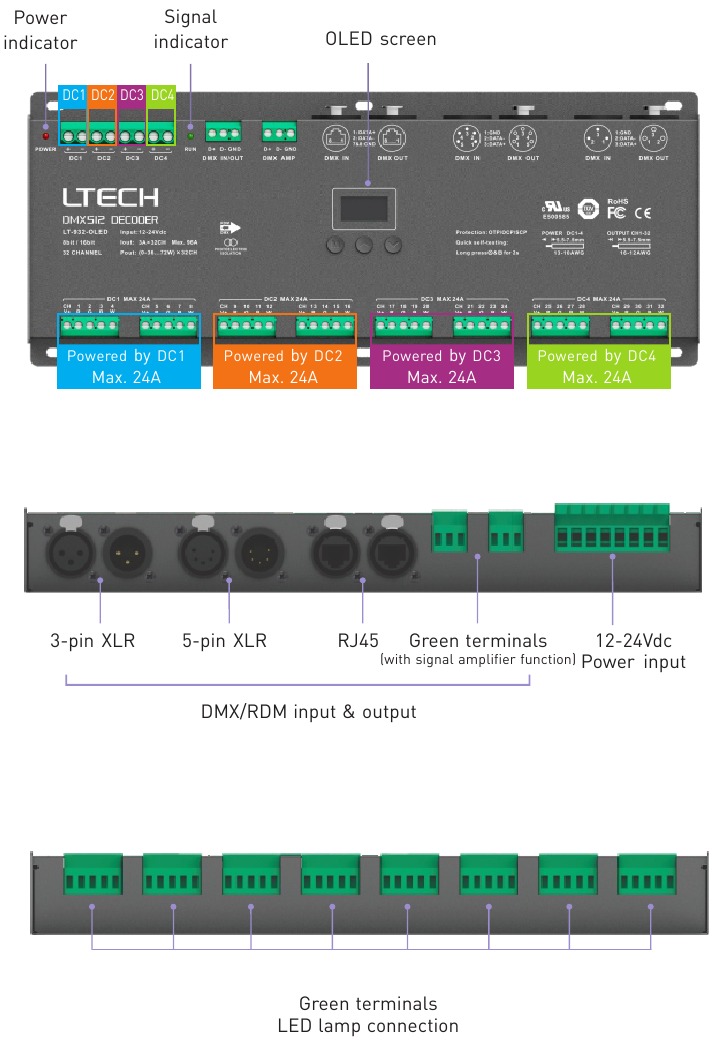

Beschreibung der Hauptkomponenten

Beschreibung der Hauptkomponenten

OLED-Bildschirm-Schnittstelle


Drücken Sie die Taste "M", um Einträge zu wechseln. Langes Drücken der Taste "M", um zur Hauptseite zurückzukehren. Drücken Sie die Taste "∧" oder "∨", um Parameter anzupassen. Exit (Verlassen): zurück zur vorherigen Seite.

  1. DMX-Adresseinstellungen
    Drücken Sie die Taste "∧" oder "∨", um die DMX-Adresse einzustellen.
    Bereich: 001~512

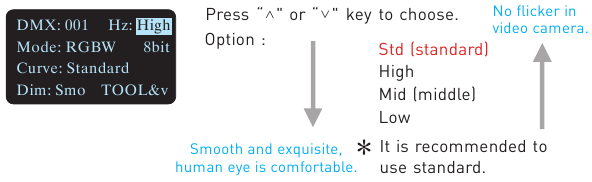

  2. PWM-Frequenz
    OLED-Bildschirm-Schnittstelle - Schritt 1
  3. Modi
    Drücken Sie die Taste "∧" oder "∨", um zu wählen. Option : DIM / CT / CT2 / RGB / RGBW

  4. Graustufen
    Drücken Sie die Taste "∧" oder "∨", um zu wählen.
    Option: 8 Bit
    16 Bit (wählen Sie diese Option, wenn der Master-Controller diese Funktion unterstützt)

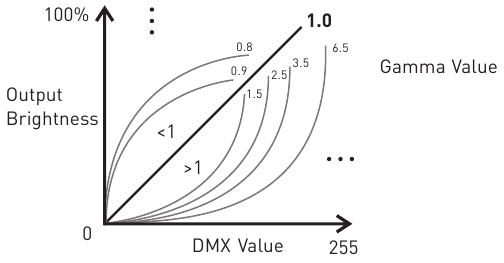

  5. Dimmkurven
    Drücken Sie die Taste "∧" oder "∨", um zu wählen.
    Option : Standard
    Linear
    LOG
    0.1~9.9
    Es wird empfohlen, Standard zu verwenden,
    0.1-9.9 ist für spezielle Anforderungen.

  6. Dimmung verbessern
    Drücken Sie die Taste "∧" oder "∨", um zu wählen.
    Option : Std (Standard)
    Smo (sanft)
    * Es wird empfohlen, Standard zu verwenden.
    Smo: Diese Option mit sanfter Verarbeitung ermöglicht flimmerfreies Dimmen und sanfte dynamische Effekte.

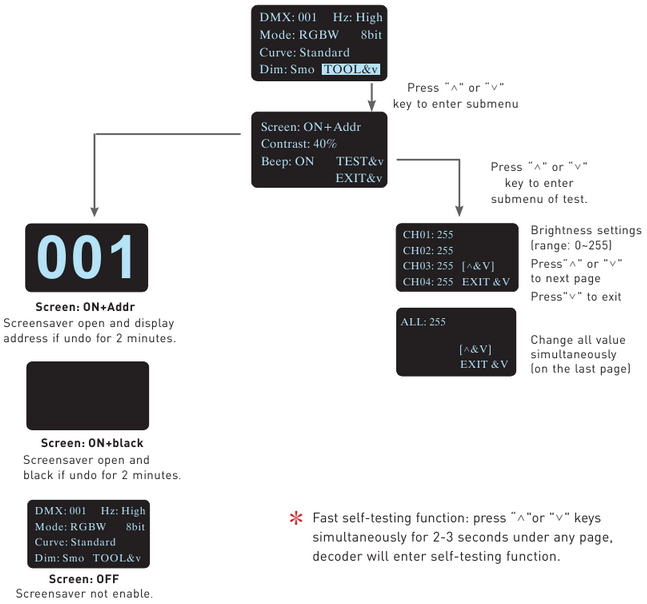

  7. Werkzeug
    OLED-Bildschirm-Schnittstelle - Schritt 2
    * Schnelle Selbsttestfunktion: Drücken Sie die Tasten " ∧" oder " ∨" gleichzeitig für 2-3 Sekunden auf einer beliebigen Seite, tritt der Decoder in die Selbsttestfunktion ein.

Schaltplan

  1. Anschluss von LED-Leuchten:
    Schaltplan - Schritt 1
    Schaltplan - Schritt 2
  2. Anschluss der DMX-Konsole
    Schaltplan - Schritt 3LT-932-OLED ist mit 4 Arten von DMX-Anschlüssen zur Auswahl für den Benutzer ausgestattet. Das folgende Diagramm zeigt 3-polige XLR als Beispiel; die Verbindungsmethode ist für die restlichen drei dieselbe: RJ45 & 5-polige XLR & grüne Klemme (mit Verstärkerfunktion).
    * Tritt aufgrund einer längeren Signalleitung oder schlechter Leitungsqualität ein Rückschlageffekt auf, versuchen Sie bitte, einen 0,25W 90-120Ω Abschlusswiderstand am Ende jeder Leitung anzuschließen.
  3. Das Anschlussdiagramm der 4 Arten von DMX/RDM-Anschlüssen:
    Schaltplan - Schritt 4
    * Wichtige Hinweise zur Installation : Bitte halten Sie einen ausreichenden Belüftungsabstand zwischen den Decodern (>20mm) ein. Stellen Sie sicher, dass die Lüftungsöffnung nicht blockiert wird, da sonst die Lebensdauer des Decoders aufgrund schlechter Wärmeableitung beeinträchtigt wird.
  4. Das Anschlussdiagramm des AMP-Signalverstärker-Terminals:
    * Ein Anschluss an eine grüne Klemme oder ein zusätzlicher Verstärker ist erforderlich, wenn mehr als 32 Decoder angeschlossen sind oder eine überlange Signalleitung verwendet wird (wie unten gezeigt). Ein Signalverstärker sollte nicht mehr als 5 Mal hintereinander geschaltet werden.
    Schaltplan - Schritt 5

Einstellungstabelle für Adressen

Modus DIM CT/CT2 RGB RGBW
Adressenanzahl 8 16 24 32
Auflösung 8bit 8bit 8bit 8bit
Kanal 1 001 001 001 001
2 001 002 002 002
3 001 001 003 003
4 001 002 003 004
5 002 003 004 005
6 002 004 005 006
7 002 003 006 007
8 002 004 006 008
9 003 005 007 009
10 003 006 008 010
11 003 005 009 011
12 003 006 009 012
13 004 007 010 013
14 004 008 011 014
15 004 007 012 015
16 004 008 012 016
17 005 009 013 017
18 005 010 014 018
19 005 009 015 019
20 005 010 015 020
21 006 011 016 021
22 006 012 017 022
23 006 011 018 023
24 006 012 018 024
25 007 013 019 025
26 007 014 020 026
27 007 013 021 027
28 007 014 021 028
29 008 015 022 029
30 008 016 023 030
31 008 015 024 031
32 008 016 024 032
Modus DIM CT/CT2 RGB RGBW
Adressenanzahl 16 32 48 64
Auflösung 16bit 16bit 16bit 16bit
Kanal 1 001
002		 001
002		 001
002		 001
002
2 001
002		 003
004		 003
004		 003
004
3 001
002		 001
002		 005
006		 005
006
4 001
002		 003
004		 005
006		 007
008
5 003
004		 005
006		 007
008		 009
010
6 003
004		 007
008		 009
010		 011
012
7 003
004		 005
006		 011
012		 013
014
8 003
004		 007
008		 011
012		 015
016
9 005
006		 009
010		 013
014		 017
018
10 005
006		 011
012		 015
016		 019
020
11 005
006		 009
010		 017
018		 021
022
12 005
006		 011
012		 017
018		 023
024
13 007
008		 013
014		 019
020		 025
026
14 007
008		 015
016		 021
022		 027
028
15 007
008		 013
014		 023
024		 029
030
16 007
008		 015
016		 023
024		 031
032
17 009
010		 017
018		 025
026		 033
034
18 009
010		 019
020		 027
028		 035
036
19 009
010		 017
018		 029
030		 037
038
20 009
010		 019
020		 029
030		 039
040
21 011
012		 021
022		 031
032		 041
042
22 011
012		 023
024		 033
034		 043
044
23 011
012		 021
022		 035
036		 045
046
24 011
012		 023
024		 035
036		 047
048
25 013
014		 025
026		 037
038		 049
050
26 013
014		 027
028		 039
040		 051
052
27 013
014		 025
026		 041
042		 053
054
28 013
014		 027
028		 041
042		 055
056
29 015
016		 029
030		 043
044		 057
058
30 015
016		 031
032		 045
046		 059
060
31 015
016		 029
030		 047
048		 061
062
32 015
016		 031
032		 047
048		 063
064

* Wenn Sie CT2 auswählen, repräsentiert die DMX-Adresse jeweils Helligkeit, Farbtemperatur und konstante Ausgangsleistung.

Arbeiten mit dem RDM-Editor

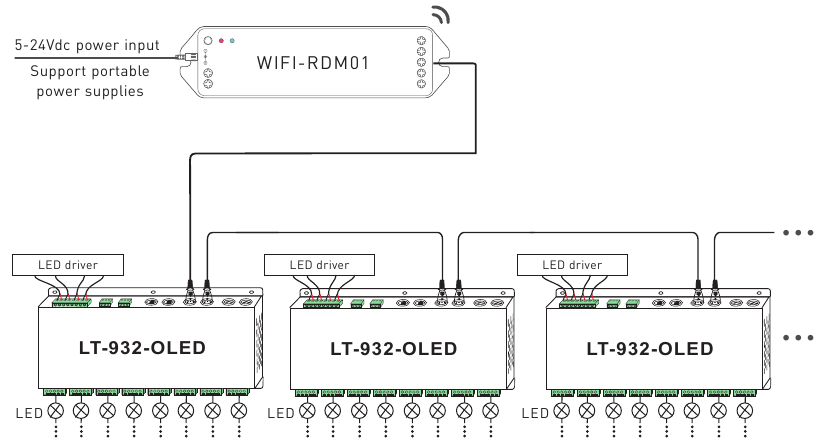

Der LT-932-OLED kann mit dem LTECH RDM-Editor (Modell: WiFi-RDM01) verwendet werden, um Parameteränderungen und Firmware-Upgrades mittels Fernkonfiguration zu realisieren. Der Schaltplan ist unten dargestellt:
Arbeiten mit dem RDM-Editor

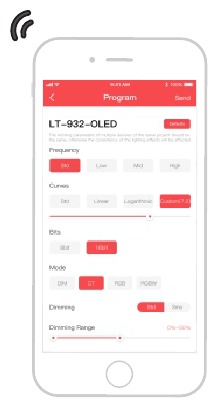

Anweisungen zur Benutzeroberfläche der RDM-Editor-App

Laden Sie die App herunter, um die Parameter des LT-932-OLED (Frequenz, Bit, Kurve, Modi, Dimmbereich, Bildschirmschoner usw.) nach erfolgreicher Verbindung des RDM-Editors einzustellen. Weitere Details entnehmen Sie bitte dem Handbuch des WiFi-RDM01. Installieren Sie die Produkte zuerst ordnungsgemäß und arbeiten Sie dann mit dem WiFi-RDM01 zusammen, um die Parametereinstellungen und das Firmware-Upgrade über die App zu realisieren.
Anweisungen zur Benutzeroberfläche der RDM-Editor-App

  1. Klicken Sie auf „Add“ (Hinzufügen), bearbeiten Sie die Adresse im entsprechenden Feld.
  2. Klicken Sie auf „ID“ (ID), um weitere Produktdetails zu erhalten.
  3. Klicken Sie auf „“, um die Bearbeitungsoberfläche aufzurufen.
  4. Klicken Sie auf „No.“ (Nr.), geben Sie den Erkennungsbefehl aus.

Unterstützt WiFi-RDM01-Upgrade und DMX-Treiber-Upgrade.

* Dieses Handbuch kann ohne weitere Ankündigung geändert werden. Die Produktfunktionen hängen von den Waren ab. Bitte zögern Sie nicht, unsere offiziellen Distributoren zu kontaktieren, wenn Sie Fragen haben.
