Clas Ohlson ZR1202EU Handbuch

Einleitung

Bitte lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Produkt verwenden, und bewahren Sie diese für zukünftige Bezugnahme auf. Wir behalten uns das Recht auf etwaige Fehler in Text oder Bildern sowie notwendige Änderungen an technischen Daten vor. Im Falle technischer Probleme oder anderer Anfragen wenden Sie sich bitte an unseren Kundendienst.

Für weitere Informationen besuchen Sie www.visionsecurity.com.tw für eine vollständige Bedienungsanleitung.

Zu beachten:

• Andere drahtlose Geräte, die dasselbe Frequenzband verwenden, können die Übertragungsreichweite reduzieren.
• Die Reichweite aller drahtlosen Geräte hängt von der Art der Hindernisse ab, die sich zwischen Sender und Empfänger befinden (z. B. beeinträchtigt eine Betonwand das Signal stärker als eine Gipskartonwand).

Wenn Probleme auftreten, versuchen Sie Folgendes:

• Schalten Sie andere vorhandene drahtlose Geräte aus, um zu prüfen, ob dies die Ursache des Problems ist.
• Positionieren Sie die drahtlosen Geräte neu, verkürzen Sie den Abstand zwischen Sender und Empfänger oder reduzieren Sie die Anzahl der Hindernisse (Wände, Möbel usw.) dazwischen.

Sicherheit

• Setzen Sie den Repeater niemals hohen Temperaturen, Staub, starken Vibrationen, Stößen, Feuchtigkeit oder Nässe aus.
• Versuchen Sie niemals, den Repeater zu zerlegen oder zu modifizieren, da er keine vom Benutzer zu wartenden Teile enthält.

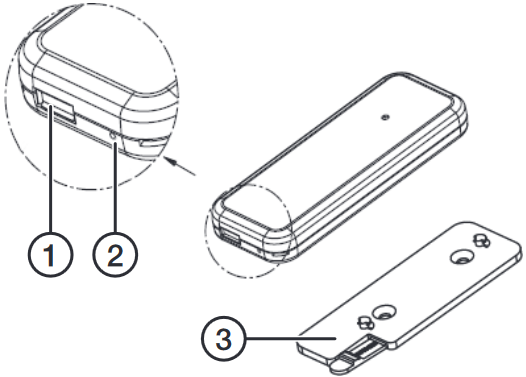

Produktbeschreibung

• Repeater/Signalverstärker zur Erweiterung bestehender Z-Wave-Netzwerke.
• Das Gerät fungiert als Signalrepeater, der hilft, HF-Totzonen zu eliminieren, indem er Signale von einem Gateway oder einer Fernbedienung wiederholt.
• Unter optimalen Bedingungen hat der Repeater eine Reichweite von bis zu 30 Metern.

1. Micro-USB-Anschluss für das mitgelieferte Netzteil
2. [ Programming ] (Programmierung) Taste
3. Rückplatte

Montage und Installation

1. Richten Sie die Rückplatte so aus, dass die Verriegelungslasche unten ist, und befestigen Sie die Rückplatte am gewünschten Ort mit den mitgelieferten Schrauben oder doppelseitigem Klebeband.
   Hinweis:
   Wenn Sie den Repeater mit Schrauben befestigen, stellen Sie zunächst sicher, dass sich keine versteckten elektrischen Kabel oder Wasserleitungen in der Wand befinden, die durch das Bohren der Befestigungslöcher beschädigt werden könnten.
2. Befestigen Sie den Repeater wieder an der Rückplatte und stellen Sie sicher, dass die Verriegelungslasche einrastet.
3. Stecken Sie das Netzteil in eine Steckdose und dann in den Micro-USB-Anschluss des Repeaters.
4. Die LED beginnt zu blinken, um anzuzeigen, dass der Repeater noch nicht in einem Z-Wave-Netzwerk installiert ist.
5. Stellen Sie Ihr Z-Wave-Steuergerät in den Lernmodus.
6. Drücken Sie vorsichtig die [ Programming ] (Programmierung) Taste. Die Taste ist in einer Vertiefung angebracht, so dass ein dünner Gegenstand wie eine Büroklammer benötigt wird, um die Taste zu drücken. Der Repeater wird nun in Ihr bestehendes Z-Wave-Netzwerk installiert.

Deinstallation

1. Stellen Sie Ihr Z-Wave-Steuergerät in den Geräterentfernungsmodus.
2. Drücken Sie vorsichtig die programming (Programmierung) Taste. Die Taste ist in einer Vertiefung angebracht, so dass ein dünner Gegenstand wie eine Büroklammer benötigt wird, um die Taste zu drücken. Der Repeater wird nun aus Ihrem Z-Wave-Netzwerk deinstalliert.

Pflege und Wartung

• Trennen Sie den Netzadapter immer vom Stromnetz, wenn der Repeater längere Zeit nicht verwendet wird.
• Reinigen Sie den Repeater mit einem leicht feuchten Tuch. Verwenden Sie nur milde Reinigungsmittel, niemals Lösungsmittel oder ätzende Chemikalien.

Entsorgung

Dieser Repeater sollte gemäß den örtlichen Vorschriften entsorgt werden. Wenn Sie unsicher sind, wie Sie vorgehen sollen, wenden Sie sich an Ihre Gemeindeverwaltung.

Technische Daten

Frequenz 868.42 MHz
Micro-USB-Ladeanschluss 5 VDC, 0.5 A
Reichweite 30 m (unter optimalen Bedingungen)
Betriebstemperatur −15 bis +60 ºC (5–140 ºF)

Declaration of Conformity (Konformitätserklärung)

Hiermit erklärt Clas Ohlson AB, dass die folgenden Produkte:
Repeater mit Adapter
36-5752
ZR1202EU
den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG entspricht.


Insjön, Schweden, Juli 2014

Clas Ohlson, 793 85 Insjön, Schweden

Die vorgesehene Verwendung dieses Produkts ist in den Ländern Schweden, Norwegen, Finnland, Vereinigtes Königreich und Deutschland

Referenzen

• VISION AUTOMOBILE ELECTRONICS INDUSTRIAL CO., LTD.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Clas Ohlson ZR1202EU Handbuch herunterladen

Verfügbare Sprachen
