Exalux LEDMASTER CLASSIC Handbuch
ALLGEMEINE INFORMATIONEN
Dieses Handbuch enthält wichtige Hinweise zur sicheren Verwendung des LEDMASTER CLASSIC.
Bitte nehmen Sie sich die Zeit, dieses Handbuch vor der Installation und Inbetriebnahme des Systems sorgfältig und gründlich zu lesen.
Wir empfehlen Ihnen, eine Kopie für die zukünftige Verwendung aufzubewahren und sie dem Käufer zu übergeben, falls Sie das Beleuchtungssystem weiterverkaufen. EXALUX behält sich das Recht vor, seine Produktpalette zu modifizieren und zu aktualisieren, ohne die Verpflichtung, diese Änderungen in bereits verkaufte Produkte zu integrieren. Alle in diesem Handbuch enthaltenen Informationen können daher ohne vorherige Ankündigung geändert werden.
ÜBERSICHT
BETRIEB

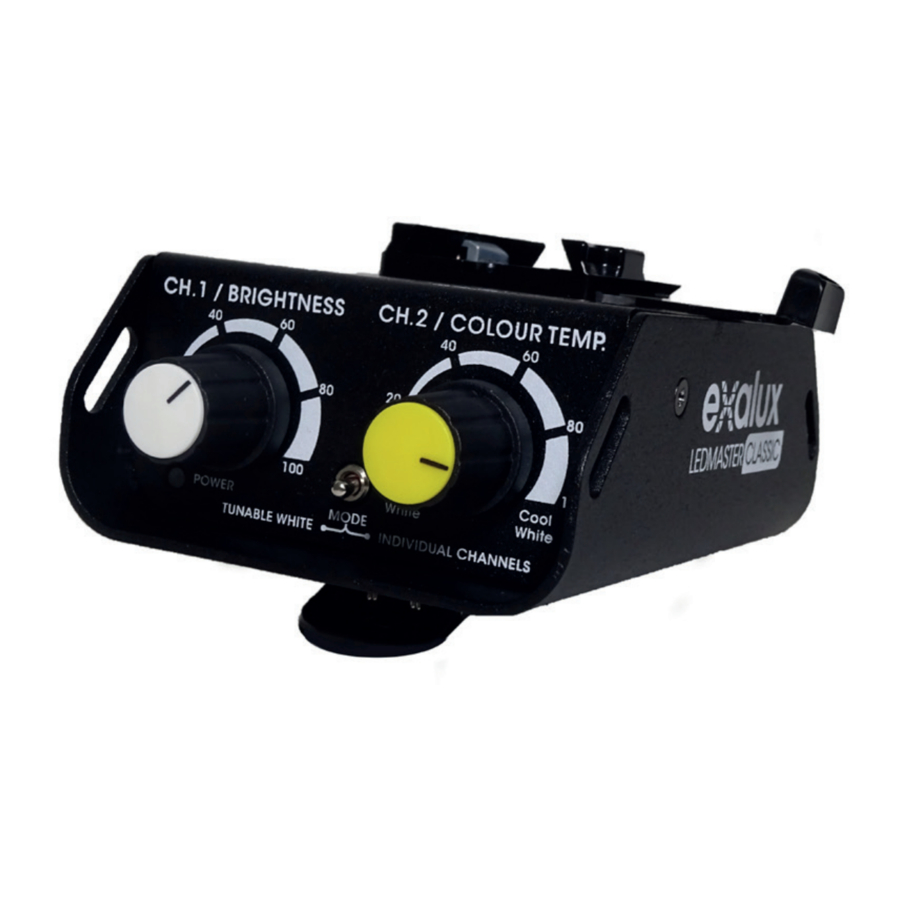

Der LEDMASTER CLASSIC ist ein Dimmer, der speziell für den Betrieb von „Tunable White“ (Abstimmbares Weiß) – Geräten entwickelt wurde, die aus zwei Lichtquellen bestehen: warmweiß und kaltweiß.
Das System ermöglicht dem Benutzer, eine Farbabstimmung zwischen den beiden Lichtquellen zu erhalten. Diese Abstimmung kann dann ohne Abweichungen gedimmt werden, um die gewünschte Helligkeit zu erzielen.
Der LEDMASTER CLASSIC bietet einen zweiten Betriebsmodus, der dazu dient, die beiden Ausgangskanäle unabhängig voneinander zu steuern.
Er ist mit den meisten Gleichstrom-Lichtquellen kompatibel, dank seines großen Spannungsbereichs (5VDC bis 24VDC) und seines maximalen Stroms von 2x6A.
Stromversorgung …
Die elektrische Stromversorgung sollte an den XLR4 Male Anschluss
angeschlossen werden. Die Polarität ist in der folgenden Abbildung beschrieben:
Der Schalter
† wird verwendet, um das System EIN-/AUSZUSCHALTEN. Wenn das System mit Strom versorgt wird, leuchtet die Anzeige auf.
Der Eingangsspannungsbereich beträgt 5VDC bis 24VDC. Der maximale Strom beträgt 12A. Die vier Pins müssen angeschlossen werden, falls die Lichtquelle mehr als 6 Ampere verbraucht.
Die am Eingang angelegte Spannung sollte mit der an den Ausgängen angeschlossenen Lichtquelle kompatibel sein.
Ausgänge ‡
Die Ausgänge befinden sich am XLR 4 Female Anschluss ‡
. Die zu steuernde Lichtquelle muss an diesen Anschluss angeschlossen werden.
Die Polarität ist in der folgenden Abbildung beschrieben:
Beide VCC-Pins müssen angeschlossen werden, falls die Lichtquelle mehr als 6 Ampere verbraucht.
Der maximale Ausgangsstrom beträgt 6 Ampere pro Kanal (insgesamt 12A).
Modi
Der Betriebsmodus kann mit dem Schalter
ƒ ausgewählt werden. Die beiden Modi sind: Tunable White (Abstimmbares Weiß) und Dual Channel (Zweikanal).
Tunable White Mode (Modus Abstimmbares Weiß)
Dieser Modus dient zur Steuerung der Farbtemperatur und der Helligkeit einer Lichtquelle, die aus zwei Kanälen – warmweiß und kaltweiß – besteht.
Der Drehknopf
„ dient dazu, die Balance zwischen den beiden Kanälen einzustellen. Der Drehknopf ‚ dient dazu, die Helligkeit einzustellen.
Die Helligkeitsanpassung beeinflusst die Farbabstimmung nicht. Die Anpassung der Farbabstimmung beeinflusst die Helligkeit nicht.
Dual Channel Mode (Zweikanal-Modus)
Der Modus dient dazu, die Helligkeit der beiden Kanäle unabhängig voneinander einzustellen. Der erste Kanal wird mit dem Drehknopf
‚ gesteuert und der zweite mit dem Drehknopf „.
SICHERHEITSHINWEISE
Bestimmungsgemäße Verwendung:
Dieses Gerät wurde zur Steuerung von Lichtquellen mit PWM-Befehlen entwickelt. Verwenden Sie das Gerät ausschließlich für den in diesem Handbuch beschriebenen vorgesehenen Zweck. Jede andere Verwendung sowie die Verwendung unter anderen Bedingungen wird als nicht konform betrachtet und kann zu Verletzungen und Schäden führen. Für Schäden, die aus unsachgemäßer Verwendung resultieren, wird keine Haftung übernommen.
Das Gerät darf nur von Personen verwendet werden, die im Vollbesitz ihrer körperlichen, sensorischen und geistigen Fähigkeiten sind und über das erforderliche Wissen und die Erfahrung verfügen. Alle anderen Personen dürfen das Gerät nur unter Aufsicht oder Anleitung einer für ihre Sicherheit verantwortlichen Person verwenden.
Sicherheit:
Stromschlaggefahr
Dieses Beleuchtungssystem erfordert Hochspannung, was zu einem Stromschlag führen kann. Entfernen Sie niemals Abdeckungen. Die Teile im Inneren des Geräts sind wartungsfrei.
Gefahren für Kinder
Sorgen Sie für eine ordnungsgemäße Entsorgung von Kunststoffhüllen und Verpackungen. Sie dürfen nicht in der Nähe von Babys oder Kleinkindern aufbewahrt werden: Erstickungsgefahr. Stellen Sie sicher, dass Kinder keine kleinen Teile des Geräts entfernen (z. B. Knöpfe, Schrauben oder Ähnliches). Kinder könnten die Teile verschlucken und daran ersticken. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen.
Stromschlag durch Kurzschluss
Verändern Sie weder das Netzkabel noch den Stecker. Im Falle der Nichteinhaltung besteht die Gefahr eines Stromschlags, Brandgefahr und Todesgefahr. Im Zweifelsfall wenden Sie sich an einen zertifizierten Techniker.
Augenverletzungen durch hohe Lichtintensität
Blicken Sie nicht direkt in den Lichtstrahl, um Sehstörungen zu vermeiden.
Brandgefahr
Decken Sie das Gerät und seine Lüftungsschlitze niemals ab. Installieren Sie das Gerät nicht in der Nähe einer Wärmequelle. Halten Sie das Gerät von Flammen fern.
Nutzungsbedingungen
Das Gerät ist für den Innenbereich konzipiert. Um Schäden zu vermeiden, setzen Sie das Produkt weder Flüssigkeiten noch Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, Verstopfungen und starke Vibrationen.
Stromversorgung
Überprüfen Sie die Funktion der Stromversorgung, bevor Sie das System anschließen.
Bevor Sie das Gerät anschließen, überprüfen Sie, ob die am Gerät angegebene Spannung mit der Spannung des lokalen Versorgungsnetzes übereinstimmt und ob die Steckdose mit einem Fehlerstromschutzschalter ausgestattet ist. Im Falle der Nichteinhaltung könnte das Gerät beschädigt und der Benutzer verletzt werden.
Wenn ein Sturm angekündigt ist oder das Gerät längere Zeit nicht verwendet werden soll, ziehen Sie den Stecker, um das Risiko eines Stromschlags oder Brandes zu verringern.
PFLEGE
- Ziehen Sie den Netzstecker des Geräts, wenn Sie es reinigen und bei allen Wartungsarbeiten.
- Verwenden Sie keine Reinigungsmittel: Verwenden Sie ein trockenes Tuch und reiben Sie sanft.
- Lagern Sie das Gerät an einem sauberen, trockenen Ort, fern von direkter Sonneneinstrahlung und Staub.
