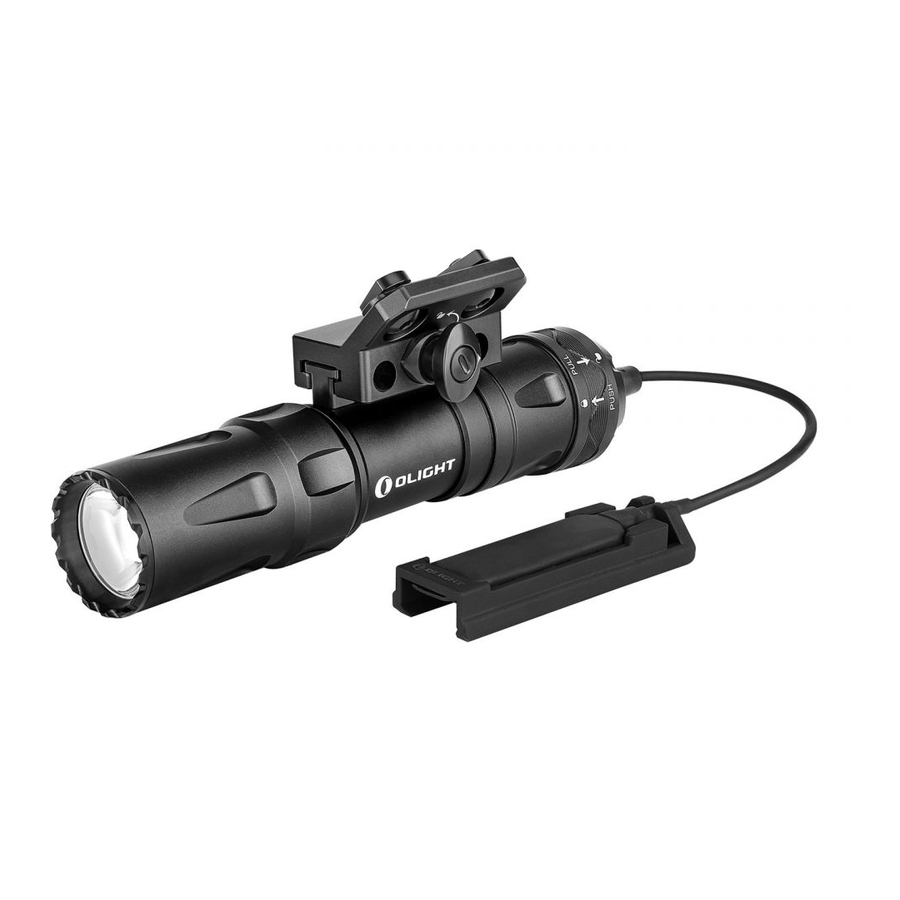

OLIGHT Odin Handbuch

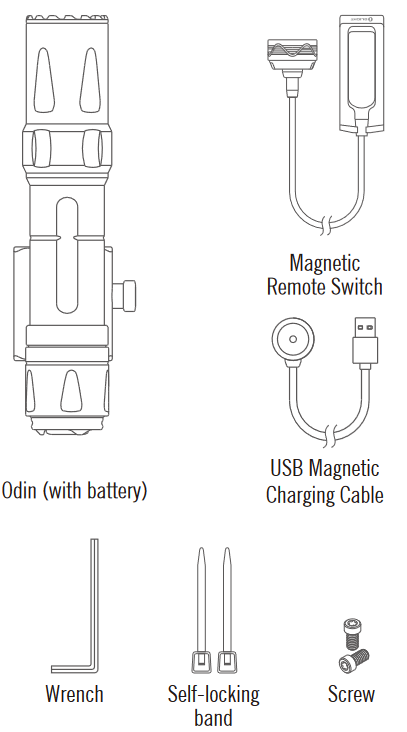

IM LIEFERUMFANG

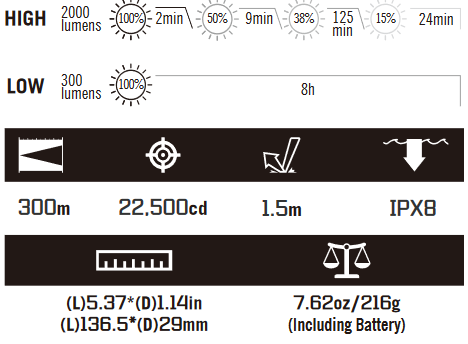

TECHNISCHE DATEN
Alle oben genannten Spezifikationen sind Testergebnisse basierend auf dem ANSI/NEMA FL1-2009 Standard. Die Tests werden mit dem im Lieferumfang der Lampe enthaltenen Akku durchgeführt.
HINWEIS:
Die Helligkeit der Lichtleistung nimmt ab, wenn die Batteriespannung sinkt.
MAGNETISCHES USB-LADEKABEL -- MCC3
| Parameter | Spezifikation |
| Ladekabel | USB Typ A - magnetischer Ladeanschluss, Länge: 0,5m |
| Eingang | USB A - Typ DC 5V 2A |
| Lademuster | CC&CV |
| Maximaler Ladestrom | 2A |
| Vollgeladene Spannung | 4.2V±0.05V |
| Ladeanzeige | Rot: lädt Grün: voll (über 95%) oder von Taschenlampe getrennt |
| Ladezeit (vollständig) | 5,5 Stunden (Nur als Referenz. Wenn die USB-Stromversorgung nicht ausreicht, um 5V 2A Leistung zu liefern, verlängert sich die Ladezeit) |

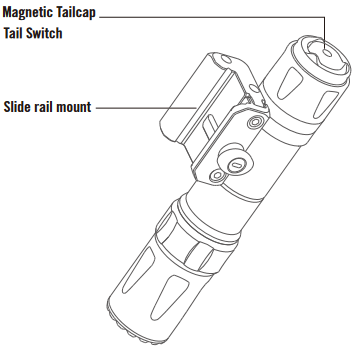

PRODUKTÜBERSICHT

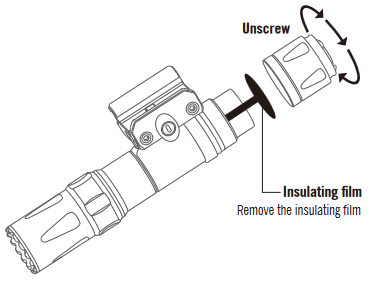

AKKUEINSATZ
Vor dem ersten Gebrauch schrauben Sie die Endkappe ab und entfernen Sie die Isolierfolie aus dem Batteriefach, bevor Sie die Endkappe wieder fest aufschrauben. Wenn die Batterie gewechselt werden muss, stellen Sie sicher, dass die positive Polaritätsseite der Batterie in Richtung des Leuchtenkopfs (der LED-Seite) zeigt.
VERFÜGBARE AKKUS
- 1 x kundenspezifischer wiederaufladbarer 5000mAh 21700 Lithium-Akku
LADEN

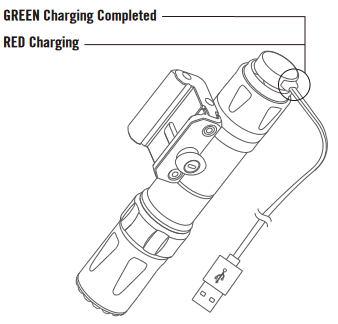

VIBRIERENDE LADEZUSTANDSANZEIGE
Es warnt bei niedrigem Akkustand (Leistung
- Bitte laden Sie das Produkt vor dem ersten Gebrauch vollständig auf.
- Verbinden Sie das magnetische USB-Ende des Ladekabels (MCC3) mit einer externen USB-Stromquelle und befestigen Sie dann das andere Ende des magnetischen Ladekabels am Ladeanschluss (beste Ladeeffizienz mit einer USB-Stromquelle von mehr als 10W (5V 2A)). Die rote Anzeige bedeutet Ladevorgang, die grüne Anzeige bedeutet Ladevorgang abgeschlossen (Akkuleistung >95%).
- Nur mit dem Standard-MCC3 laden, nicht kompatibel mit anderen MCCs.
PRODUKTINSTALLATION
- Drehen Sie den Knopf um 90 Grad gegen den Uhrzeigersinn, um das Produkt wie auf der Markierung gezeigt zu entriegeln.
![PRODUKTINSTALLATION Schritt 1]( "OLIGHT - Odin - PRODUKTINSTALLATION Schritt 1")
- Drücken Sie den Knopf und entfernen Sie das Produkt.
![PRODUKTINSTALLATION Schritt 2]( "OLIGHT - Odin - PRODUKTINSTALLATION Schritt 2")

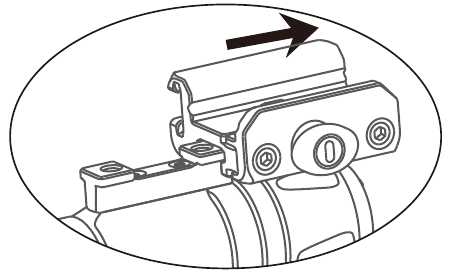

![PRODUKTINSTALLATION Schritt 3]( "OLIGHT - Odin - PRODUKTINSTALLATION Schritt 3")

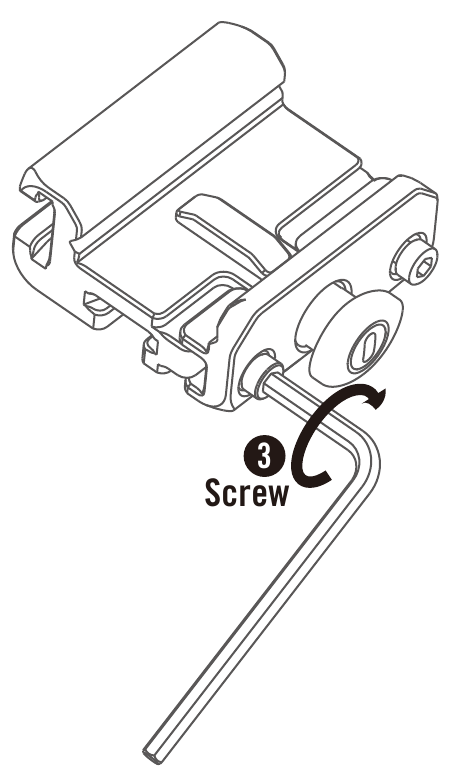

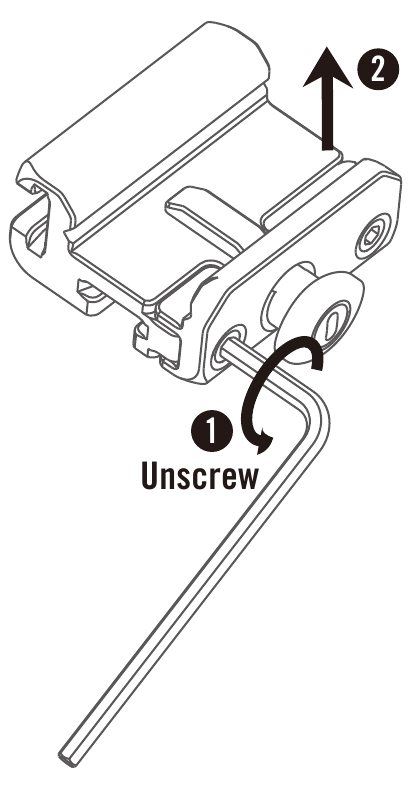

- Lösen Sie die Schrauben und installieren Sie die Schienenhalterung an der gewünschten Position, ziehen Sie dann die Schrauben fest.
![PRODUKTINSTALLATION Schritt 4]( "OLIGHT - Odin - PRODUKTINSTALLATION Schritt 4")
![PRODUKTINSTALLATION Schritt 5]( "OLIGHT - Odin - PRODUKTINSTALLATION Schritt 5")

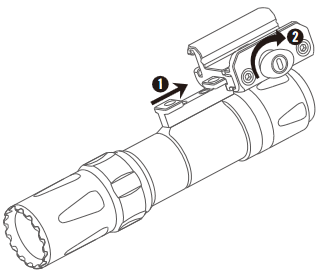

- Schieben Sie das Produkt in die Schienenhalterung, bis Sie ein Klicken hören, und drehen Sie dann den Knopf um 90 Grad im Uhrzeigersinn, wie auf der Markierung gezeigt, um das Produkt zu befestigen.
![PRODUKTINSTALLATION Schritt 6]( "OLIGHT - Odin - PRODUKTINSTALLATION Schritt 6")

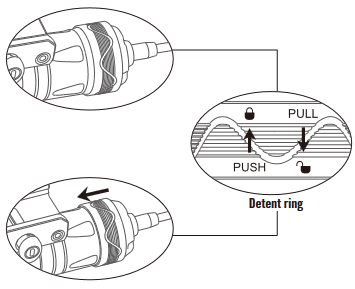

INSTALLATION DES FERNBEDIENUNGSSCHALTERS
- Befestigen Sie den magnetischen Fernbedienungsschalter am Ende des Produkts (stellen Sie sicher, dass der Rastring des Fernbedienungsschalters entriegelt ist).
- Schieben Sie den Ring nach vorne, um den Fernbedienungsschalter zu befestigen.
![INSTALLATION DES FERNBEDIENUNGSSCHALTERS]( "OLIGHT - Odin - INSTALLATION DES FERNBEDIENUNGSSCHALTERS")
- Werfen Sie das Licht NICHT direkt in menschliche Augen. Dies kann zu vorübergehender Blindheit oder dauerhaften Augenschäden führen.
- Decken Sie den Leuchtenkopf NICHT ab, wenn die Taschenlampe eingeschaltet ist, und legen Sie den Leuchtenkopf NICHT auf den Boden. Die Strahlungsenergie des Lichts kann die Taschenlampe selbst beschädigen oder sogar brennbare Gegenstände entzünden.
- Verwenden Sie KEINE ungeschützten wiederaufladbaren Batterien.
- Von Kindern fernhalten.
- Aktivieren Sie den hohen Modus NICHT wiederholt bei hohen Temperaturen, um eine Überhitzung des Leuchtengehäuses und Verletzungen der Benutzerhand zu vermeiden.
- Der Endschalter funktioniert möglicherweise nicht, wenn er in Meerwasser oder anderen leitenden Medien eingetaucht ist. Bitte versuchen Sie, ihn sauber und trocken zu halten.
- Wenn die Leuchte längere Zeit nicht benutzt oder transportiert werden soll, schrauben Sie bitte die Endkappe ab und entnehmen Sie die Batterie, um den Stromkreis zu unterbrechen.
HINWEIS
- Schließen Sie die Schalterkappe NICHT über einen längeren Zeitraum mit dem äußeren Ring kurz. Der Kurzschluss in diesem Fall führt zu einem Stromverlust unter 3mA und kann bei zu langem Verbleib in diesem Zustand zu einer vollständigen Entladung der Batterie führen.
BEDIENUNG
Drücken Sie den Endschalter leicht, um eine geringe Lichtleistung zu erzeugen, oder drücken Sie ihn fest, um eine hohe Lichtleistung zu erzeugen.
Ein einfacher Klick (schnelles Klicken und Loslassen) auf den Endschalter schaltet die Taschenlampe ein oder aus.
Wenn Sie den Schalter gedrückt halten, befindet sich die Taschenlampe im Momentanmodus; wenn Sie den Endschalter loslassen, schaltet sie sich aus.
EU-Konformitätserklärung
Die EU-Konformitätserklärung finden Sie hier CE:
https://olightworld.com/ec-declaration
Referenzen
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
OLIGHT Odin Handbuch herunterladen
