SkyZone SKY01 FPV Goggles Handbuch
Lieferumfang
FPV BRILLE
Transportkoffer
Futaba Datenkabel
JR Datenkabel
WFLY Datenkabel
AV-Kabel
Stromkabel
5.8G 2dBi Antenne X 2

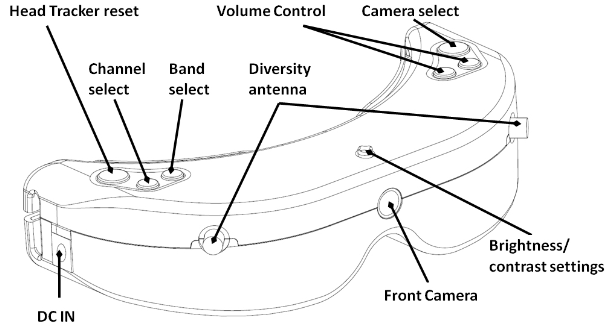

Funktionsübersicht
Bedienungsanleitung
Funk
Die FPV-Brille mit integriertem 5.8Ghz Diversity-Empfänger und Diversity-Antenneneingängen für besten Empfang. Sie arbeitet im Diversity-Modus, um eine gute Signalnutzung zu erreichen und die Bildqualität zu verbessern.
Sie unterstützt 4 Bänder und insgesamt 32 Kanäle (Bandwahl und resultierende Frequenzen siehe Details in den Spezifikationen).
Bandeinstellungen
Drücken Sie die Taste „BAND“ lange, um die Bandeinstellungen aufzurufen (Pieptöne zeigen das aktuelle Band an) und drücken Sie die Taste „BAND“ innerhalb von 3 Sekunden erneut, um die Bänder auszuwählen. Unterschiedliche Pieptöne beziehen sich auf unterschiedliche Bänder.
Sie kehrt nach einem kurzen Piepton in den normalen Arbeitsmodus zurück, wenn innerhalb von 3 Sekunden keine Bedienung erfolgt.
| Piepton | Empfängerband |
| 1 kurzer Piepton | Band 1 |
| 2 kurze Pieptöne | Band 2 |
| 3 kurze Pieptöne | Band 3 |
| 4 kurze Pieptöne | Band 4 |
Kanaleinstellungen
Drücken Sie die Taste „CH“ einmal, um von CH1 bis CH8 auszuwählen. Unterschiedliche Pieptöne beziehen sich auf unterschiedliche Kanäle.
| Piepton | Empfängerkanal |
| 1 kurzer Piepton | CH1 |
| 2 kurze Pieptöne | CH2 |
| 3 kurze Pieptöne | CH3 |
| 4 kurze Pieptöne | CH4 |
| 5 kurze Pieptöne | CH5 |
| 6 kurze Pieptöne | CH6 |
| 7 kurze Pieptöne | CH7 |
| 8 kurze Pieptöne | CH8 |
Kopfverfolgung
PPM-Kanaleinstellungen
Halten Sie die Taste „TRACK“ gedrückt und verbinden Sie dann die Stromversorgung, um das Head Tracker Setup Menü (Kopfverfolgungs-Einrichtungsmenü) aufzurufen (sobald ein Piepton ertönt, loslassen). Der Head Tracker (Kopfverfolger) piept, um den aktuellen PPM-Kanal anzuzeigen. Details siehe unten. Drücken Sie die Taste „TRACK“ kurz, um verschiedene PPM-Kanäle auszuwählen. Drücken Sie die Taste lange, um in den Einstellungsmodus für den Pan Tracking Range (Pan-Verfolgungsbereich) zu gelangen.
| Piepton | PPM-Kanal |
| 1 kurzer Piepton | Pan CH5, Tilt CH6 (Werkseinstellung) |
| 2 kurze Pieptöne | Pan CH5, Tilt CH7 |
| 3 kurze Pieptöne | Pan CH5, Tilt CH8 |
| 4 kurze Pieptöne | Pan CH6, Tilt CH7 |
| 5 kurze Pieptöne | Pan CH6, Tilt CH8 |
| 6 kurze Pieptöne | Pan CH7, Tilt CH8 |
Einstellung des Pan-Verfolgungsbereichs
1 langer Piepton bezieht sich auf 90 Grad, 2 lange Pieptöne beziehen sich auf 180 Grad.
Drücken Sie die Taste „TRACK“ kurz, um den Arbeitsbereich mit entsprechendem Piepton zu ändern.
Drücken Sie die Taste „TRACK“ lange, um in den PPM-Kanaleinstellungsmodus zurückzukehren (mit 1 kurzem Piepton).
Bitte trennen Sie die Stromversorgung nach der Einrichtung und verbinden Sie sie dann erneut, um in den normalen Arbeitsmodus zu gelangen.
Ein kurzes Drücken der Taste „TRACK“ setzt den Head Tracker (Kopfverfolger) während des Betriebs in die Mittelposition.
Frontkamera
Die Frontkamera ist eine Weitwinkelkamera mit 680x480 (VGA) Auflösung und guter geringer Beleuchtung. Es ist sehr bequem, die Umgebung zu sehen, ohne die Brille abzunehmen.
Drücken Sie die Taste „Camera“ (Kamera), um die Frontkamera zu öffnen.
Lautstärke
Jeder Start wird automatisch auf die niedrigste Lautstärke eingestellt, um plötzlichen lauten Start zu vermeiden.
Ein langer Piepton zeigt an, dass Sie die maximale oder minimale Lautstärke erreicht haben. .
Anzeigeeinstellungen
Anpassbarer Pupillenabstand (IPD)
Ziehen Sie am IPD-Einsteller, um den Pupillenabstand anzupassen.
Helligkeits-/Kontrasteinstellungen
Es ist einfach, Helligkeit/Kontrast mit dem 5-Wege-Schalter einzustellen. Kurzes Drücken dient der schrittweisen Anpassung, langes Drücken der kontinuierlichen Anpassung. Die Einstellungen werden automatisch gespeichert, wenn innerhalb von 5 Sekunden keine Bedienung erfolgt.
Drücken Sie die Mitteltaste 3 Sekunden lang, um Helligkeit/Kontrast auf die Werkseinstellungen zurückzusetzen.
AV-Eingang
Die Brille unterstützt AV IN. Das Funkmodul wird geschlossen, wenn AV IN angeschlossen ist, um Strom zu sparen.
Die Frontkamera kann im AV IN-Modus verwendet werden.
AV-Ausgang
AV Out ist der Diversity-Video- und Audioausgang.
Der Kopfhöreranschluss ist ein Audioausgang zum Anschließen von Kopfhörern.
Technische Daten
| Binokulares Display | Sichtfeld (FOV) | 30 Grad (Diagonal) | |||||||
| Auflösung | 854X480(WVGA), 1,229,760 Farbsubpixel | ||||||||
| Helligkeit | 350cd/ | ||||||||
| Pupillenabstand | 60-68mm Einstellbar | ||||||||
| Funkempfänger | ISM 5.8GHz 32 Kanäle, Diversity-Empfänger. | ||||||||
| Band | CH 1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 | |
| 1 | 5865M | 5845M | 5825M | 5805M | 5785M | 5765M | 5745M | 5725M | |
| 2 | 5733M | 5752M | 5771M | 5790M | 5809M | 5828M | 5847M | 5866M | |
| 3 | 5705M | 5685M | 5665M | 5645M | 5885M | 5905M | 5925M | 5945M | |
| 4 | 5740M | 5760M | 5780M | 5800M | 5820M | 5840M | 5860M | 5880M | |
| Empfindlichkeit | -90dBm 1 dBm | ||||||||
| Antennenanschluss | 2 X SMA, 50 Ohm | ||||||||
| Videostandard | NTSC / PAL | ||||||||
| Videoausgangspegel | 1.0Vp-p Typ / 75 Ohm | ||||||||
| Audioausgangspegel | 1.0Vp-p Typ / 10K Ohm | ||||||||
| Sichtfeld (FOV) | 120 Grad (Diagonal) | ||||||||
| Frontkamera | Auflösung | 640X480(VGA) | |||||||
| Brennweite | f=0.95mm | ||||||||
| F/NO | F/NO=2.0 | ||||||||
| Kopfverfolgung | Sensor | Magnetisch, inertial und Gyro | |||||||
| Ausgang | PPM 8 Kanäle, Optional 5-6CH, 5-7CH, 5-8CH, 6-7CH, 6-8CH, 7-8CH | ||||||||
| AV-Anschluss | Div. AV OUT (3.5mm4P) | Diversity-Video- Audioausgang | |||||||
| EAR OUT (3.5mm3P) | 32 / 75mW oder 16 / 105mW, Mit Lautstärkeregelung | ||||||||
| AV IN (3.5mm4P) | Video- Audioeingang | ||||||||
| Stromversorgung | DC IN | DC 7 28V/ 1A | |||||||
| Stromverbrauch | 12V Eingang: 4.3W | ||||||||
| Abmessungen | 168(L)X92.5(W)X41(H)mm (Ohne hervorstehende Teile) | ||||||||
| Gewicht | g | ||||||||
| Betriebstemperatur | 0 + 55 | ||||||||
