Sony Wf1000XM3 Handbuch

Nutzungsbedingungen:

1. Bitte verwenden Sie diese Informationen ausschließlich zum Zweck der Durchführung von Reparatur-, Wartungs- und/oder Konfigurationsdienstleistungen für Sony-Produkte (im Folgenden die „Repair services“ (Reparaturdienste)) gemäß der Dienstleistungsvereinbarung, die mit dem Sony-Konzerngesellschaft (im Folgenden die „Service agreement“ (Dienstleistungsvereinbarung)) abgeschlossen wurde. Die Verwendung dieser Informationen für andere als die oben beschriebenen Zwecke ist untersagt.
2. Nur autorisierte Servicemitarbeiter, Angestellte oder Subunternehmer (einschließlich ihrer leitenden Angestellten und Mitarbeiter), deren Aufgaben einen Wissensbedarf rechtfertigen und die sich zur Vertraulichkeit dieser Informationen verpflichtet haben (im Folgenden zusammenfassend die „Permitted users“ (berechtigte Nutzer)), dürfen auf diese Informationen zugreifen und sie verwenden. Die Weitergabe oder Verbreitung an andere Personen als die berechtigten Nutzer ist untersagt.
3. Zerstören oder löschen Sie alle Teile dieser Informationen unverzüglich, unwiederbringlich und sicher, nachdem der in Abschnitt (1) oben beschriebene Zweck erreicht wurde.
4. Diese Informationen dürfen ohne vorherige schriftliche Genehmigung des Autors weder ganz noch teilweise kopiert, vervielfältigt, reproduziert, verändert, übersetzt, übertragen, verkauft, vermietet oder verbreitet werden. (Ungeachtet des Vorstehenden ist es gestattet, diese Informationen an die Permitted users (berechtigte Nutzer) zu kopieren und zu verteilen.)
5. Bitte melden Sie jede Weitergabe, jeden Verlust, Diebstahl, jede widerrechtliche Aneignung oder jeden sonstigen Missbrauch dieser Informationen unverzüglich per E-Mail an die folgende Adresse: somk-gcs-tissnexim-adm@jp.sony.com
6. Zusätzlich zu den oben genannten Bestimmungen gelten für die Nutzung dieser Informationen die Geschäftsbedingungen der „Service agreement“ (Dienstleistungsvereinbarung).

Überarbeitung der Informationen:
Diese Informationen können jederzeit und ohne vorherige Ankündigung geändert oder aktualisiert werden. Bitte vergewissern Sie sich vor der Verwendung, dass diese Informationen aktuell sind.

Explosionsgefahr, wenn die Batterie falsch eingesetzt wird.
Nur durch denselben oder einen gleichwertigen Typ ersetzen.

WF-1000XM3, die in Korea und Taiwan verkauft werden, werden ersetzt und nicht repariert.
Für den Bereich Korea und Taiwan verweisen wir auf das separat herausgegebene Servicehandbuch, das speziell für die Modelle in Korea und Taiwan bestimmt ist. Informationen zu koreanischen und taiwanesischen Modellen sind in diesem Servicehandbuch nicht enthalten.

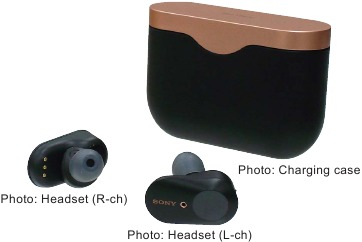

• Alle im WF-1000XM3 enthaltenen Einheiten (WF-1000XM3L/WF-1000XM3R/Ladeetui) sind für die Reparatur dieses Geräts erforderlich.
  Überprüfen Sie im Voraus, ob Sie alle Einheiten besitzen.

MODELLNAME DER KOMPONENTEN (WF-1000XM3)

Headset	L-Kanal	WF-1000XM3L
	R-Kanal	WF-1000XM3R
Ladeetui		BC-WF1000XM3 (Siehe Hinweis)

Hinweis: Das Ladeetui für US-, CND-, E-, AUS-, JE-, PX-, RU- und LA-Modelle ist nicht als „BC-WF1000XM3“ beschriftet. Das Ladeetui ist als „WF-1000XM3“ beschriftet.

TECHNISCHE DATEN

Headset

Stromversorgung:
DC 3,7 V: Eingebauter Lithium-Ionen-Akku
DC 5 V: Beim Laden über USB

Betriebstemperatur:
0°C bis 40°C (32°F bis 104°F)

Nennleistungsaufnahme:
1 W (Headset), 3 W (Ladeetui)

Nutzungsdauer:
Bei Verbindung über das Bluetooth-Gerät Musikwiedergabezeit: Max. 6 Stunden (NC EIN), Max. 6 Stunden (Umgebungsgeräuschmodus), Max. 8 Stunden (NC AUS) Gesprächszeit: Max. 4 Stunden (NC EIN), Max. 4 Stunden (Umgebungsgeräuschmodus), Max. 4,5 Stunden (NC AUS) Standby-Zeit: Max. 9 Stunden (NC EIN), Max. 8,5 Stunden (Umgebungsgeräuschmodus), Max. 15 Stunden (NC AUS)
Hinweis: Die Nutzungsdauer kann je nach Codec und Nutzungsbedingungen kürzer sein.

Ladezeit:
Ca. 1,5 Stunden (Headset) (Nach 10 Minuten Ladezeit sind ca. 90 Minuten Musikwiedergabe möglich.) Ca. 3,5 Stunden (Ladeetui) Hinweis: Lade- und Nutzungsdauer können je nach Nutzungsbedingungen abweichen.

Ladetemperatur:
5°C bis 35°C (41°F bis 95°F)

Masse:
Ca. 8,5 g × 2 (0,3 oz × 2) (Headset)
Ca. 77 g (2,8 oz) (Ladeetui)

Lieferumfang:
Kabelloses Stereo-Headset mit Geräuschunterdrückung (1) USB Type-C™ Kabel (USB-A auf USB-C™) (ca. 20 cm (7,88 Zoll)) (1) Lange Hybrid-Silikon-Ohrpassstücke (SS (1 Linie) (2), S (2 Linien) (2), M (3 Linien) (werksseitig am Gerät angebracht) (2), L (4 Linien) (2)) Triple-Comfort Ohrpassstücke (S (Orange) (2), M (Grün) (2), L (Hellblau) (2)) Ladeetui (1)

Kommunikationsspezifikation

Kommunikationssystem:
Bluetooth Spezifikation Version 5.0

Ausgangsleistung:
Bluetooth Spezifikation Leistungsklasse 1

Maximale Kommunikationsreichweite:
Sichtlinie ca. 10 m (30 Fuß)¹

Frequenzband:
2,4-GHz-Band (2,4000 GHz - 2,4835 GHz)

(AEP, UK)

Betriebsfrequenz:
Bluetooth: 2.400 MHz - 2.483,5 MHz
NFC: 13,56 MHz

Maximale Ausgangsleistung:
Bluetooth: < 10 dBm

Kompatible Bluetooth-Profile²:
A2DP / AVRCP / HFP / HSP

Unterstützter Codec³:
SBC / AAC

Übertragungsbereich (A2DP):
20 Hz - 20.000 Hz (Abtastfrequenz 44,1 kHz)

1. Die tatsächliche Reichweite variiert je nach Faktoren wie Hindernissen zwischen Geräten, Magnetfeldern um eine Mikrowelle, statischer Elektrizität, Empfangsempfindlichkeit, Antennenleistung, Betriebssystem, Softwareanwendung usw.
2. Bluetooth-Standardprofile geben den Zweck der Bluetooth-Kommunikation zwischen Geräten an.
3. Codec: Kompressions- und Konvertierungsformat für Audiosignale

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Systemanforderungen für das Laden des Akkus über USB

USB-Netzteil
Ein handelsübliches USB-Netzteil mit einer Ausgangsstromstärke von 0,5 A (500 mA) oder mehr

Kompatible iPhone-/iPod-Modelle

iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s, iPod touch (6. Generation) (Stand Mai 2019)

Marken

• Apple, iPhone, iPod und iPod touch sind Marken von Apple Inc., eingetragen in den USA und anderen Ländern.
• Die Verwendung des „Made for Apple“-Logos bedeutet, dass ein Zubehörteil speziell für die im Logo gekennzeichneten Apple-Produkte entwickelt wurde und vom Entwickler zertifiziert wurde, die Apple-Leistungsstandards zu erfüllen. Apple ist nicht verantwortlich für den Betrieb dieses Geräts oder dessen Einhaltung von Sicherheits- und Regulierungsstandards.
• Google und Android sind Marken von Google LLC.
• Die Bluetooth-Wortmarke und -Logos sind eingetragene Marken im Besitz der Bluetooth SIG, Inc., und jede Verwendung dieser Marken durch die Sony Corporation erfolgt unter Lizenz.
• Die N-Marke ist eine Marke oder eingetragene Marke von NFC Forum, Inc. in den Vereinigten Staaten und in anderen Ländern.
• USB Type-C und USB-C sind Marken des USB Implementers Forum.
• Andere Marken und Handelsnamen sind Eigentum ihrer jeweiligen Inhaber.

Hinweise zur Lizenz

Dieses Produkt enthält Software, die Sony im Rahmen einer Lizenzvereinbarung mit dem Inhaber des Urheberrechts nutzt. Wir sind verpflichtet, den Inhalt der Vereinbarung den Kunden auf Verlangen des Urheberrechtsinhabers für die Software mitzuteilen.
Bitte rufen Sie die folgende URL auf und lesen Sie den Inhalt der Lizenz.
https://rd1.sony.net/help/mdr/sl/19b/

SERVICEHINWEISE

Die SERVICEHINWEISE enthalten wichtige Informationen zur Wartung. Lesen Sie diesen Abschnitt unbedingt, bevor Sie das Gerät reparieren.

VORBEREITUNG BEI REPARATUREN

Alle im WF-1000XM3 enthaltenen Einheiten (WF-1000XM3L/ WF-1000XM3R/Ladeetui) sind für die Reparatur dieses Geräts erforderlich. Prüfen Sie im Voraus, ob Sie alle Einheiten besitzen.

ABKÜRZUNGEN FÜR ZIELLÄNDER

In diesem Servicehandbuch werden die folgenden Abkürzungen für Modellziele verwendet.

Abkürzungen
AEP: Modelle für den europäischen Raum, osteuropäischen Raum, CIS-Raum (Moldawien) und Nahen Osten (Israel)
AUS: Australisches Modell (Ozeanien)
CH: Chinesisches Modell
CND: Kanadisches Modell
E: Modelle für den Nahen Osten (außer Israel), südostasiatischen Raum (außer Indien), ostasiatischen Raum (außer China, Korea, Taiwan) und afrikanischen Raum
JE: Touristenmodell
LA: Modell für den lateinamerikanischen Raum
RU: Russisches Modell (CIS-Raum: außer Moldawien)

WF-1000XM3, die in Korea und Taiwan verkauft werden, werden ersetzt statt repariert.
Für Korea und Taiwan verweisen wir auf das separat herausgegebene Servicehandbuch, das speziell für Modelle aus Korea und Taiwan bestimmt ist. Informationen zu Modellen aus Korea und Taiwan sind in diesem Servicehandbuch nicht enthalten.

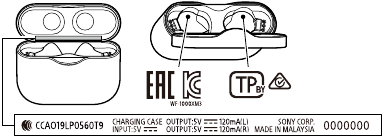

MODELLIDENTIFIZIERUNG

Zur Identifizierung des Bestimmungsortes dieses Geräts beziehen Sie sich auf die Beschriftung auf dem Modellnummernetikett usw. an der Innenseite des Ladeetuis.

Hinweis 1: Der Inhalt der Modellnummernbeschriftung kann im Verlauf der Produktion geändert werden.
Hinweis 2: Der Bestimmungsort kann nicht durch Bezugnahme auf die Haupteinheit des linken und rechten Headsets (WF-1000XM3L/1000XM3R) identifiziert werden.

US, CND, PX, LA

AEP, UK

E, AUS, JE, RU

CH

FARBVARIANTEN

(B) Schwarz, (S) Platin-Silber

PRÜFVERFAHREN DER SERIENNUMMER

Um die Seriennummer zu überprüfen, öffnen Sie den Deckel des Ladeetuis und beachten Sie die in der Abbildung unten gezeigte Position auf dem Modellnummernetikett, das in die Innenseite des Scharniers eingraviert ist.

Hinweis: Seriennummern sind nicht auf dem linken und rechten Headset (WF1000XM3L/1000XM3R) vermerkt.

PRÜFVERFAHREN DES MODELLNAMENS JEDER EINHEIT

Um den Modellnamen jeder Einheit zu überprüfen, beziehen Sie sich auf die Abbildung unten.

Hinweis: Der Modellname des Ladeetuis ist nur für AEP-, UK- und CH-Modelle als "BC-WF1000XM3" aufgeführt. Bei Modellen für andere Zielmärkte ist "WF-1000XM3" angegeben.

Headset links

Headset rechts

Ladeetui (US, CND, PX, LA)

Ladeetui (AEP, UK, CH)

Ladeetui (E, AUS, JE, RU)

FUNKTIONSPRÜFUNG DER NFC-FUNKTION NACH ABGESCHLOSSENER REPARATUR

Nach Abschluss der Reparaturen dieses Geräts befolgen Sie das untenstehende Verfahren, um die ordnungsgemäße Funktion von NFC zu überprüfen.

Vorbereitung:

• NFC-kompatibles Gerät (Smartphone oder Musik-Player usw.)

Vorgehensweise:

1. Schalten Sie die NFC-Funktion des NFC-kompatiblen Geräts ein.
   (Einzelheiten entnehmen Sie der Bedienungsanleitung Ihres NFC-kompatiblen Geräts. Die Abbildung unten ist ein Referenzbeispiel)


2. Nehmen Sie das linke und rechte Headset aus dem Ladeetui.
   (Das Gerät schaltet sich automatisch ein (blaue Blinklichter))
   Hinweis 1: Wenn das linke und rechte Headset bereits aus dem Ladeetui entnommen und ausgeschaltet sind, legen Sie es erneut in das Ladeetui und nehmen Sie es dann heraus.

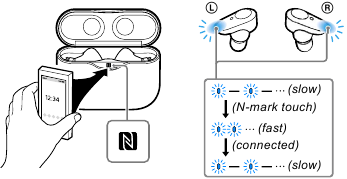

3. Berühren Sie den N-Markierungsbereich des NFC-kompatiblen Geräts mit dem N-Markierungsbereich des Ladeetuis. Das blaue Blinken wechselt von langsam zu schnell, und die Verbindung ist hergestellt.
   (Nach erfolgreicher Verbindung kehrt das blaue Blinken zum langsamen Modus zurück)
   Hinweis 2: Wenn der Bildschirm des NFC-kompatiblen Geräts gesperrt ist, entsperren Sie ihn bitte und berühren Sie ihn dann.


4. Setzen Sie das linke und rechte Headset in Ihre Ohren ein. Starten Sie dann die Audiowiedergabe vom NFC-kompatiblen Gerät und überprüfen Sie, ob der Ton vom linken und rechten Headset ausgegeben wird.
   Hinweis 3: Der Ton wird nicht ausgegeben, wenn nur ein Headset auf einer Seite angebracht ist. Stellen Sie sicher, dass sowohl das linke als auch das rechte Headset eingesetzt sind.


5. Berühren Sie den N-Markierungsbereich des Ladeetuis erneut mit dem N-Markierungsbereich des NFC-kompatiblen Geräts, um die Verbindung zu trennen und die Funktionsprüfung abzuschließen.
   Hinweis 4: Bevor Sie das Produkt an den Kunden zurückgeben, lesen Sie "INITIALISIERUNGSVERFAHREN" und löschen Sie die Bluetooth-Geräte-Kopplungsinformationen.

RESET-VERFAHREN

Wenn dieses Gerät nicht ordnungsgemäß funktioniert, führen Sie einen Reset durch.

Hinweis 1: Auch wenn diese Maßnahme durchgeführt wird, werden die Geräte-Kopplungsinformationen nicht gelöscht. Auch andere Einstellungen bleiben erhalten.

Reset-Vorgang:

1. Setzen Sie das linke und rechte Headset in das Ladeetui.

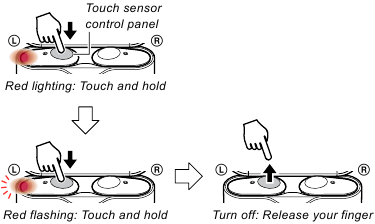

2. Berühren und halten Sie das Touchsensor-Bedienfeld am linken Headset (WF-1000XM3L). Die Anzeige wechselt von dauerhaft rot auf rot blinkend. Warten Sie, bis die Anzeige erlischt, und lassen Sie dann Ihren Finger los.
   Hinweis 2: Es dauert etwa 20 Sekunden, das Touchsensor-Bedienfeld zu berühren und loszulassen.

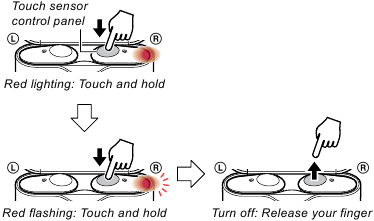

3. Berühren und halten Sie das Touchsensor-Bedienfeld am rechten Headset (WF-1000XM3R). Die Anzeige wechselt von dauerhaft rot auf rot blinkend. Warten Sie, bis die Anzeige erlischt, und lassen Sie dann Ihren Finger los.
   Hinweis 3: Es dauert etwa 20 Sekunden, das Touchsensor-Bedienfeld zu berühren und loszulassen.


4. Der Reset ist abgeschlossen.

INITIALISIERUNGSVERFAHREN

Nach Abschluss der Reparatur muss dieses Gerät unbedingt gemäß dem folgenden Verfahren initialisiert werden.

Hinweis 1: Wenn diese Maßnahme durchgeführt wird, werden alle Geräte-Kopplungsinformationen gelöscht und die Einstellungen auf die Werkseinstellungen zurückgesetzt.

Vorgehensweise:

1. Setzen Sie das linke und rechte Headset in das Ladeetui.

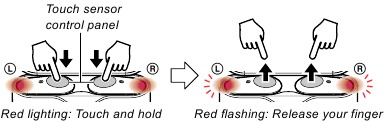

2. Berühren und halten Sie das Touchsensor-Bedienfeld am linken und rechten Headset gleichzeitig. Die Anzeige wechselt von dauerhaft rot auf rot blinkend. Lassen Sie dann Ihren Finger los, während die rote Anzeige noch blinkt.
   Hinweis 2: Es dauert etwa 10 Sekunden, das Touchsensor-Bedienfeld zu berühren und loszulassen.


3. Die Anzeige des linken und rechten Headsets wechselt automatisch von rot blinkend zu viermal blau blinkend. Wenn die Anzeige erlischt, ist die Initialisierung abgeschlossen.
   Hinweis 3: Wenn dieser Vorgang durchgeführt wird, kann es sein, dass keine Verbindung zu iPhone oder PC hergestellt werden kann. Löschen Sie in diesem Fall die Registrierung dieses Geräts auf iPhone oder PC und registrieren Sie das Gerät erneut.


ÜBER DIE REPARATUR JEDER EINHEIT

Alle in diesem Gerät enthaltenen Einheiten können nicht demontiert und repariert werden. Beziehen Sie sich auf die folgenden Hinweise, je nachdem, welche Einheit defekt ist.

Hinweis: Das Ladeetui muss nur beim Reparieren und Ersetzen des linken Headsets (WF-1000XM3L) demontiert werden.

Linkes Headset: REPARATUR UND AUSTAUSCH DES LINKEN HEADSETS (WF-1000XM3L)

Rechtes Headset: REPARATUR UND AUSTAUSCH DES RECHTEN HEADSETS (WF-1000XM3R)

Ladeetui: REPARATUR UND AUSTAUSCH DES LADEETUIS

REPARATUR UND AUSTAUSCH DES LINKEN HEADSETS (WF-1000XM3L)

Das linke Headset (WF-1000XM3L) wird im Zustand des fertigen Produkts ersetzt. Es kann nicht durch Demontage des linken Headsets (WF-1000XM3L) repariert werden.

Wenn Sie das linke Headset (WF-1000XM3L) ersetzen, ist es außerdem erforderlich, das Ladeetui zu demontieren und gleichzeitig die CASE NFC-Platine auszutauschen.

Wenn Sie das linke Headset (WF-1000XM3L) ersetzen, führen Sie die Arbeiten gemäß dem folgenden Verfahren durch.

Hinweis 1: Die Ersatzteile für das linke Headset (WF-1000XM3L) umfassen neben dem neuen WF-1000XM3L auch die CASE NFC-Platine (mit NFC-Folie, Klebefolie NFC), die mit dem neuen WF-1000XM3L gekoppelt ist.

Vorabprüfung:

• Prüfen Sie, ob Sie alle im WF-1000XM3 enthaltenen Einheiten (linkes und rechtes Headset (WF-1000XM3L, WF-1000XM3R) und Ladeetui) besitzen.
• Stellen Sie sicher, dass sich keine weiteren WF-1000XM3 in der Umgebung (innerhalb von ca. 50 cm) befinden. Wenn WF-1000XM3 in der Umgebung (innerhalb von ca. 50 cm) verwendet werden, kann es zu einer Verbindung mit einem anderen WF-1000XM3 kommen.

Austauschverfahren des linken Headsets (WF-1000XM3L):

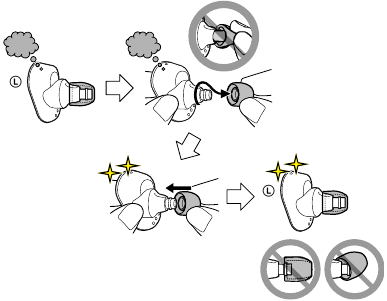

1. Ersetzen Sie das defekte linke Headset durch das neue linke Headset.
   Hinweis 2: Tauschen Sie den langen Hybrid-Silikon-Ohrstöpsel oder den Triple-Comfort-Ohrstöpsel vom defekten WF-1000XM3L auf das neue WF-1000XM3L um.

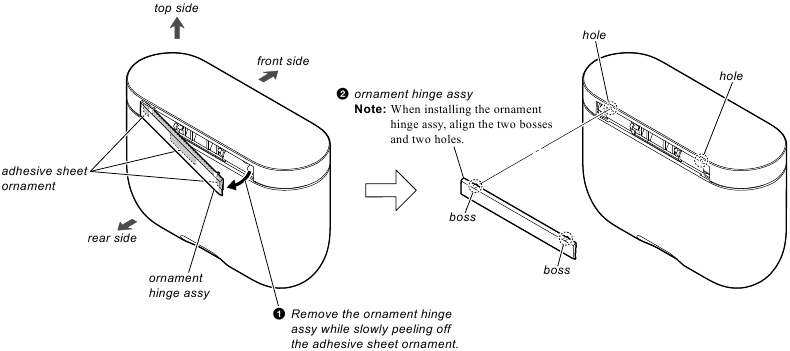

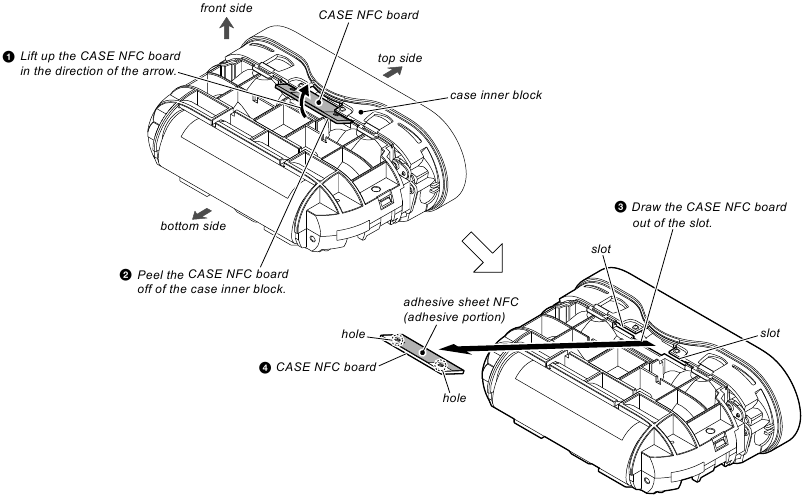

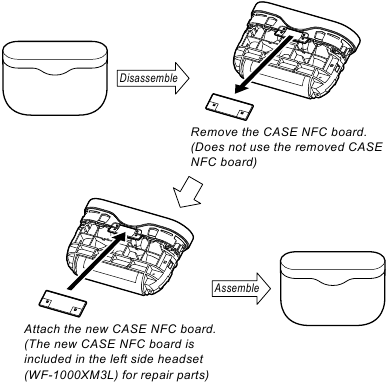

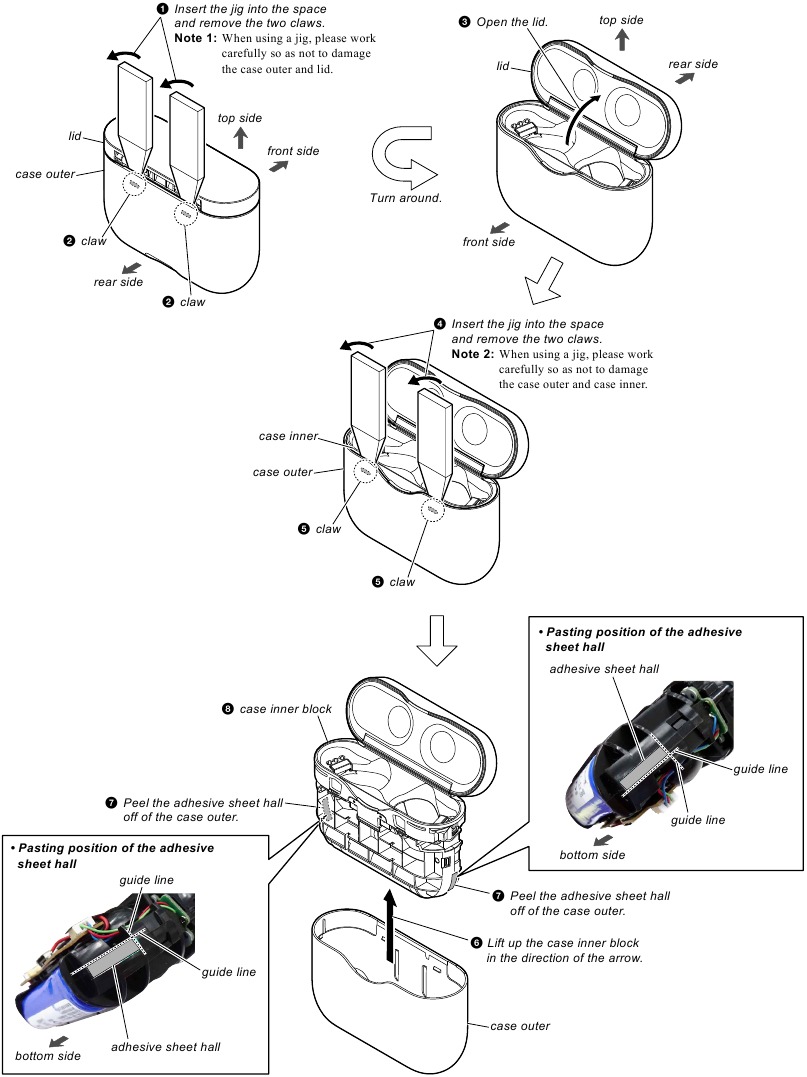

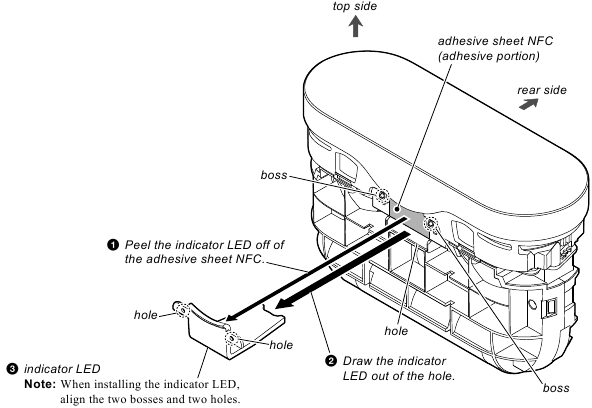

2. Beziehen Sie sich auf "2. DEMONTAGE", demontieren Sie das Ladeetui und ersetzen Sie die interne CASE NFC-Platine durch die neue CASE NFC-Platine und montieren Sie alles wieder wie zuvor. (Die Abbildung unten ist eine Beispielfigur)
   Hinweis 3: Die Ersatzteile für das linke Headset umfassen neben dem neuen WF-1000XM3L auch die CASE NFC-Platine (mit NFC-Folie, Klebefolie NFC), die mit dem neuen WF-1000XM3L gekoppelt ist.
   Hinweis 4: Wenn Sie das Ladeetui demontieren, um die CASE NFC-Platine zu ersetzen, verwenden Sie die entfernten Teile außer der CASE NFC-Platine (mit NFC-Folie, Klebefolie NFC), der Klebefolie für die Befestigung des internen Gehäuseblocks und des Zierscharniers wieder.

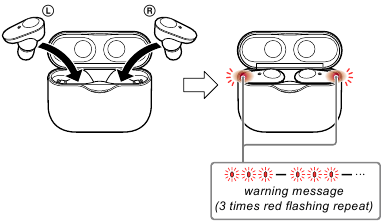

3. Setzen Sie das linke und rechte Headset in das Ladeetui.
   Hinweis 5: Das linke und rechte Headset zeigt eine Warnmeldung (3-maliges rotes Blinken wiederholt), fahren Sie jedoch wie angegeben mit dem nächsten Schritt fort.

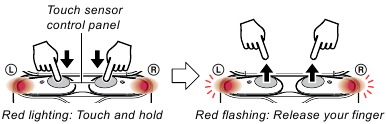

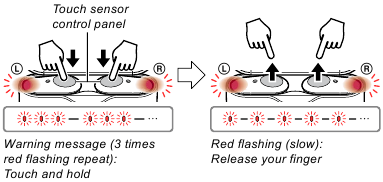

4. Berühren und halten Sie das Touchsensor-Bedienfeld am linken und rechten Headset gleichzeitig. Die Anzeige wechselt von der Warnmeldung (3-maliges rotes Blinken wiederholt) zu langsamem rotem Blinken. Lassen Sie in diesem Zustand Ihren Finger los.
   Hinweis 6: Es dauert etwa 10 Sekunden, das Touchsensor-Bedienfeld zu berühren und loszulassen.


5. Die Anzeige des linken und rechten Headsets wechselt automatisch von rot blinkend zu viermal blau blinkend. Wenn die Anzeige erlischt, ist die Kopplung des linken und rechten Headsets abgeschlossen.
   Hinweis 7: Wenn dieser Vorgang durchgeführt wird, kann es sein, dass keine Verbindung zu iPhone oder PC hergestellt werden kann. Löschen Sie in diesem Fall die Registrierung dieses Geräts auf iPhone oder PC und registrieren Sie das Gerät erneut.


6. Überprüfen Sie die Funktion dieses Geräts und schließen Sie den Austausch des linken Headsets ab.

REPARATUR UND AUSTAUSCH DES RECHTEN KOPFHÖRHÖRERS (WF-1000XM3R)

Der rechte Kopfhörer (WF-1000XM3R) wird als Fertigprodukt ersetzt. Eine Reparatur durch Zerlegen des rechten Kopfhörers (WF-1000XM3R) ist nicht möglich.

Beim Austausch des rechten Kopfhörers (WF-1000XM3R) gehen Sie gemäß der folgenden Vorgehensweise vor.

Vorab prüfen:

• Prüfen Sie, ob Sie alle linken und rechten Kopfhörer (WF-1000XM3L, WF-1000XM3R) und das Ladeetui, die im WF1000XM3 enthalten sind, besitzen.
• Stellen Sie sicher, dass sich keine WF-1000XM3 in der Umgebung (innerhalb von ca. 50 cm) befinden. Wenn WF-1000XM3 in der Umgebung (innerhalb von ca. 50 cm) verwendet werden, können sie sich mit einem anderen WF1000XM3 verbinden.

Austauschvorgang für den rechten Kopfhörer (WF-1000XM3R):

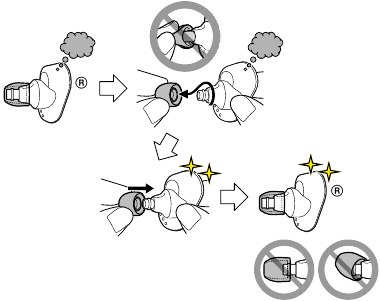

1. Ersetzen Sie den defekten rechten Kopfhörer durch den neuen rechten Kopfhörer.
   Hinweis 1: Wechseln Sie die langen Hybrid-Silikon-Ohrpassstücke oder Triple-Comfort-Ohrpassstücke vom defekten rechten Kopfhörer (WF-1000XM3R) auf den neuen rechten Kopfhörer (WF-1000XM3R).


2. Setzen Sie den linken und rechten Kopfhörer in das Ladeetui ein.
   Hinweis 2: Der linke und rechte Kopfhörer zeigen eine Warnmeldung an (3-maliges rotes Blinken wiederholt sich), fahren Sie jedoch mit dem nächsten Schritt fort, wie es ist.


3. Berühren und halten Sie gleichzeitig das Touch-Sensor-Bedienfeld am linken und rechten Kopfhörer, und die Anzeige wechselt von der Warnmeldung (3-maliges rotes Blinken wiederholt sich) zu rotem Blinken (langsam). Lassen Sie in diesem Zustand Ihren Finger los.
   Hinweis 3: Das Berühren und Loslassen des Touch-Sensor-Bedienfelds dauert etwa 10 Sekunden.


4. Die Anzeige des linken und rechten Kopfhörers wechselt automatisch von rotem Blinken zu 4-mal blauem Blinken, und wenn die Anzeige erlischt, ist die Kopplung des linken und rechten Kopfhörers abgeschlossen.
   Hinweis 4: Wenn dieser Vorgang durchgeführt wird, kann möglicherweise keine Verbindung zu iPhone oder PC hergestellt werden. Löschen Sie in diesem Fall die Registrierung dieses Geräts auf dem iPhone oder PC und registrieren Sie das Gerät erneut.


5. Überprüfen Sie die Funktion dieses Geräts und schließen Sie den Austausch des rechten Kopfhörers ab.

REPARATUR UND AUSTAUSCH DES LADEETUIS

Das Ladeetui wird als Fertigprodukt ersetzt. Eine Reparatur durch Zerlegen des Ladeetuis ist nicht möglich. Beim Austausch des Ladeetuis gehen Sie gemäß der folgenden Vorgehensweise vor.

Vorab prüfen:

• Prüfen Sie, ob Sie alle linken und rechten Kopfhörer (WF-1000XM3L, WF-1000XM3R) und das Ladeetui, die im WF1000XM3 enthalten sind, besitzen.
• Stellen Sie sicher, dass sich keine WF-1000XM3 in der Umgebung (innerhalb von ca. 50 cm) befinden. Wenn WF-1000XM3 in der Umgebung (innerhalb von ca. 50 cm) verwendet werden, können sie sich mit einem anderen WF1000XM3 verbinden.

Vorbereitung:

• Windows-PC mit Bluetooth-Funktion

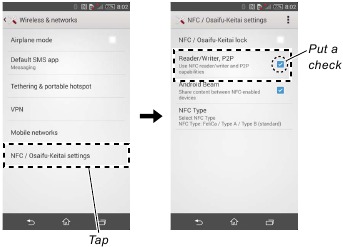

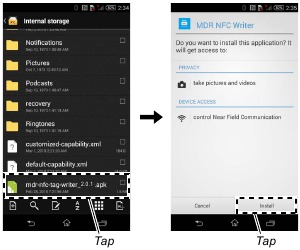

• NFC-kompatibles Smartphone mit installierter NFC Tag Data Writing Application

Hinweis 1: Informationen zur NFC Tag Data Writing Application finden Sie unter "BLUETOOTH INFORMATION WRITING METHOD" (METHODE ZUM SCHREIBEN VON BLUETOOTH-INFORMATIONEN).
Hinweis 2: Bestätigen Sie die Methode zur Beschaffung der NFC Tag Data Writing Application und deren neueste Version mit der jeweiligen Servicezentrale.

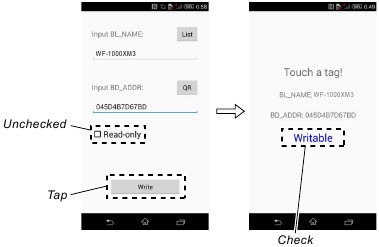

Austauschvorgang für das Ladeetui:

1. Ersetzen Sie das defekte Ladeetui durch das neue Ladeetui.


2. Setzen Sie den linken und rechten Kopfhörer in Ihre Ohren, dann berühren und halten Sie das Touch-Sensor-Bedienfeld am linken und rechten Kopfhörer gleichzeitig für etwa 7 Sekunden, um in den Pairing-Modus zu gelangen. (Die Sprachführung "Bluetooth pairing" (Bluetooth-Kopplung) ist vom linken Kopfhörer zu hören, und er wechselt in den Pairing-Modus)


3. Verbinden Sie sich mit dem PC mit der Bluetooth-Funktion.
   Hinweis 3: Um die Bluetooth-Adresse zu überprüfen, ist es notwendig, den PC und dieses Gerät zu verbinden. Es ist auch möglich, die Bluetooth-Adresse anzuzeigen, indem man den Walkman (NW-S Serie oder NW-A Serie etc.) mit Bluetooth-Funktion verbindet. In diesem Beispiel wird beschrieben, wie die Bluetooth-Adresse mithilfe des PCs angezeigt wird.
   Hinweis 4: Informationen zur Bluetooth-Verbindungsmethode des PCs finden Sie im Handbuch des zu verwendenden PCs.

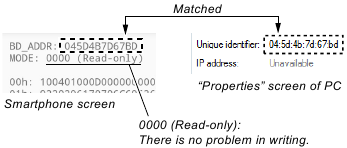

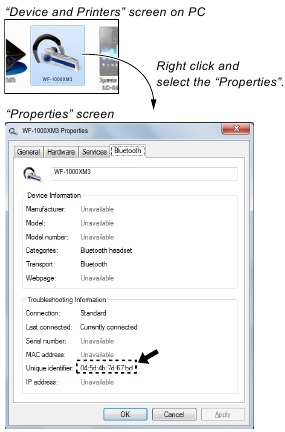

4. Zeigen Sie die Geräteinformationen dieses über Bluetooth verbundenen Geräts auf dem Bildschirm eines PCs an. Öffnen Sie dann die "Properties" (Eigenschaften), überprüfen Sie die Bluetooth-Adresse dieses Geräts und notieren Sie sich die Bluetooth-Adresse.
   Hinweis 5: Die Abbildung unten ist ein Referenzbeispiel. Die Anzeigemethode der Bluetooth-Adresse kann je nach Windows-Betriebssystem unterschiedlich sein. Wenn das Betriebssystem Ihres PCs Windows 8.1 ist, öffnen Sie in dieser Reihenfolge die "Control Panel → Device and Printers" (Systemsteuerung → Geräte und Drucker), klicken Sie mit der rechten Maustaste auf das Symbol, das den Modellnamen (WF-1000XM3) dieses Geräts anzeigt, und öffnen Sie dessen "Properties" (Eigenschaften).
   Hinweis 6: Überprüfen Sie den Gerätenamen sorgfältig, um die Bluetooth-Adresse nicht mit anderen Geräten zu verwechseln, und notieren Sie sich diese.

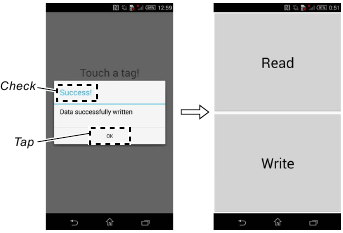

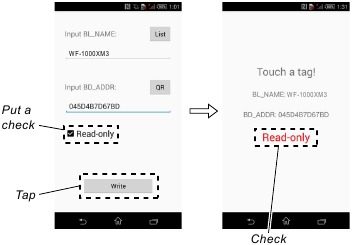

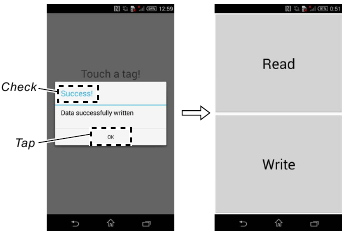

5. Schreiben Sie die in Schritt 4 aufgezeichneten Bluetooth-Informationen mit einem NFC-kompatiblen Smartphone, auf dem die NFC Tag Data Writing Application installiert ist, in das Ladeetui. (Siehe "BLUETOOTH INFORMATION WRITING METHOD" (METHODE ZUM SCHREIBEN VON BLUETOOTH-INFORMATIONEN))
6. Nach dem Schreiben der Bluetooth-Informationen setzen Sie den linken und rechten Kopfhörer in das Ladeetui ein.


7. Berühren und halten Sie gleichzeitig das Touch-Sensor-Bedienfeld am linken und rechten Kopfhörer, und die Anzeige wechselt von rotem Leuchten zu rotem Blinken. Lassen Sie dann Ihren Finger los, während die Anzeige rot blinkt.
   Hinweis 7: Das Berühren und Loslassen des Touch-Sensor-Bedienfelds dauert etwa 10 Sekunden.


8. Die Anzeige des linken und rechten Kopfhörers wechselt automatisch von rotem Blinken zu 4-mal blauem Blinken, und wenn die Anzeige erlischt, werden die Pairing-Informationen mit dem PC gelöscht und die Initialisierung ist abgeschlossen.
   Hinweis 8: Wenn dieser Vorgang durchgeführt wird, kann möglicherweise keine Verbindung zu iPhone oder PC hergestellt werden. Löschen Sie in diesem Fall die Registrierung dieses Geräts auf dem iPhone oder PC und registrieren Sie das Gerät erneut.


9. Überprüfen Sie die Funktion dieses Geräts.
10. Wählen Sie das auf dem PC angezeigte Gerät (WF-1000XM3) aus, klicken Sie mit der rechten Maustaste und wählen Sie "Remove device" (Gerät entfernen) aus dem angezeigten Menü, um das Gerät (WF-1000XM3) zu löschen.
    Hinweis 9: Wenn ein anderer WF-1000XM3 über Bluetooth mit dem PC verbunden ist, wird ein neues Gerät (WF-1000XM3) hinzugefügt. Wenn mehrere Geräte (WF-1000XM3) vorhanden sind, können Sie versehentlich die Bluetooth-Adresse eines anderen WF1000XM3 referenzieren und schreiben. Löschen Sie daher das vorhandene Gerät, bevor Sie ein neues Gerät hinzufügen.
11. Schließen Sie den Austausch des Ladeetuis ab.

METHODE ZUM SCHREIBEN VON BLUETOOTH-INFORMATIONEN

Wird das Lade-Etui ausgetauscht, müssen die Bluetooth-Informationen neu geschrieben werden.

Schreiben Sie die Bluetooth-Informationen gemäß der nachstehenden Anleitung.

Vorbereitung:

• Windows PC mit Bluetooth-Funktion
• NFC-kompatibles Smartphone mit installierter Dateimanager-Anwendung (ASTRO File Manager, File Expert, etc.)
• USB-Kabel für das Smartphone
• NFC Tag Data Writing Application (Anwendungsname: mdr-nfc-tag-writer_2.0.1.apk)

Hinweis 1: „2.0.1“ im Dateinamen gibt die Version der NFC Tag Data Writing Application an. Verwenden Sie immer die neueste Version der NFC Tag Data Writing Application.
Beispiel: mdr-nfc-tag-writer_2.0.1.apk
Hinweis 2: Bestätigen Sie die Methode zur Beschaffung der NFC Tag Data Writing Application und deren neueste Version mit der jeweiligen Servicezentrale.

Hinweise zur Verwendung der NFC Tag Data Writing Application

• Die NFC Tag Data Writing Application kann unregelmäßig aktualisiert werden.
  Verwenden Sie immer die neueste Version der NFC Tag Data Writing Application.
  Die Version der NFC Tag Data Writing Application wird durch den Dateinamen der NFC Tag Data Writing Application dargestellt.
  Beispiel: mdr-nfc-tag-writer_2.0.1.apk
• Deinstallieren Sie unbedingt ältere Versionen der NFC Tag Data Writing Application, bevor Sie die neueste Version installieren.
• Die NFC Tag Data Writing Application wird auch bei Modellen außerhalb der Kopfhörerkategorie verwendet, und es gibt mehrere Typen. Wenn mehrere NFC Tag Data Writing Applications auf einem Smartphone installiert sind, starten Sie nicht mehr als eine gleichzeitig.
• Die NFC Tag Data Writing Application variiert je nach Modell.
  Verwenden Sie unbedingt die angegebene NFC Tag Data Writing Application.
  Die Verwendung einer nicht angegebenen NFC Tag Data Writing Application ist strengstens untersagt.

1. Installation der NFC Tag Data Writing Application
   Installieren Sie die NFC Tag Data Writing Application auf dem Smartphone zum Schreiben der Bluetooth-Informationen.
   Wenn die NFC Tag Data Writing Application bereits installiert ist, bestätigen Sie Folgendes:
   • Stellen Sie unbedingt sicher, dass die NFC Tag Data Writing Application Ihr Modell unterstützt.
   • Bestätigen Sie, dass die NFC Tag Data Writing Application die neueste Version ist.
     Die Version der NFC Tag Data Writing Application wird durch den Dateinamen dargestellt.


Vorgehensweise:

1. Bereiten Sie die NFC Tag Data Writing Application auf dem PC vor.
   Hinweis 1: Stellen Sie unbedingt sicher, dass die NFC Tag Data Writing Application Ihr Modell unterstützt und dass es die neueste Version ist.
2. Verbinden Sie das Smartphone und den PC mit dem USB-Kabel für das Smartphone und übertragen Sie die NFC Tag Data Writing Application auf das Smartphone.


3. Tippen Sie auf dem Bildschirm des Smartphones auf „Settings“ (Einstellungen) → „Security“ (Sicherheit) und aktivieren Sie das Kontrollkästchen „Unknown sources“ (Unbekannte Quellen). (Die Abbildung unten ist ein Referenzbeispiel)
   Hinweis 2: Je nach Version des Android OS kann diese Einstellung möglicherweise nicht vorhanden sein. Überspringen Sie in diesem Fall diesen Schritt und fahren Sie mit dem nächsten Schritt fort.


4. Trennen Sie das Smartphone vom PC.


5. Verwenden Sie die Dateimanager-Anwendung, um den Speicherort der NFC Tag Data Writing Application auf dem Smartphone zu öffnen.
6. Tippen Sie auf die NFC Tag Data Writing Application, um sie zu öffnen, und installieren Sie die NFC Tag Data Writing Application auf dem Smartphone. (Die Abbildung unten ist ein Referenzbeispiel)


7. Tippen Sie auf dem Bildschirm des Smartphones auf „Settings“ (Einstellungen) → „Security“ (Sicherheit) und deaktivieren Sie das Kontrollkästchen „Unknown sources“ (Unbekannte Quellen). (Die Abbildung unten ist ein Referenzbeispiel)
   Hinweis 3: Je nach Version des Android OS kann diese Einstellung möglicherweise nicht vorhanden sein. Überspringen Sie in diesem Fall diesen Schritt und fahren Sie mit dem nächsten Schritt fort.


8. Schließen Sie die Installation der NFC Tag Data Writing Application ab. (Die Abbildung unten ist ein Referenzbeispiel)

   Damit ist die Installation der NFC Tag Data Writing Application abgeschlossen.

Fahren Sie fort mit „2. Writing the NFC Tag Data“ (Schreiben der NFC-Tag-Daten).

2. Schreiben der NFC-Tag-Daten
   Schreiben Sie NFC-Tag-Daten (Bluetooth-Informationen) auf die CASE NFC-Platine im Lade-Etui.

Vorgehensweise:

1. Bereiten Sie die Bluetooth-Adresse (BD_ADDR) vor, die in Schritt 4 von "REPAIRING AND REPLACING OF THE CHARGING CASE" (REPARATUR UND AUSTAUSCH DES LADEGEHÄUSES) aufgezeichnet wurde.
2. Öffnen Sie die "NFC setting" (NFC-Einstellungen) unter "Settings" (Einstellungen) auf dem Smartphone-Bildschirm und schalten Sie die NFC-Funktion des Smartphones ein. (Die Abbildung unten ist ein Referenzbeispiel)
   Hinweis 1: Orte und Namen von Einstellungen können je nach Version des Android-Betriebssystems variieren. Weitere Details entnehmen Sie bitte der Bedienungsanleitung des Smartphones.


3. Starten Sie die NFC Tag Data Writing Application (NFC-Tag-Daten-Schreibanwendung) auf dem Smartphone. (Die Abbildung unten ist ein Referenzbeispiel)


4. Tippen Sie auf die Schaltfläche "Write" (Schreiben).


5. Tippen Sie auf die Schaltfläche "List" (Liste) und wählen Sie den für dieses Gerät zutreffenden Modellnamen aus der Liste aus, oder tippen Sie auf "Bluetooth Local Name" (Bluetooth-lokaler Name), um den Modellnamen mit der Tastatur auf dem Smartphone einzugeben.


6. Tippen Sie auf die "Bluetooth Device Address" (Bluetooth-Geräteadresse) und geben Sie die in Schritt 1 vorbereitete Bluetooth-Adresse direkt über die Tastatur auf dem Smartphone ein.
   Hinweis 2: Bei diesem Gerät wird die Schaltfläche "QR" (QR) nicht verwendet.


7. Stellen Sie sicher, dass das Kontrollkästchen "Read-only" (Nur lesen) nicht aktiviert ist, und tippen Sie auf die Schaltfläche "Write" (Schreiben) und überprüfen Sie, ob "Writable" (Beschreibbar) angezeigt wird.


8. Im Zustand von Schritt 7 berühren Sie den N-Markierungsbereich des Smartphones mit dem N-Markierungsbereich des Ladegehäuses.
   Hinweis 3: Achten Sie darauf, das neue Ladegehäuse der Ersatzteile zu berühren. Wenn Sie ein anderes Ladegehäuse als das zur Reparatur vorgesehene berühren, z. B. das Ladegehäuse vor dem Austausch, wird im nächsten Schritt ein Fehler angezeigt.


9. Überprüfen Sie, ob "Success!" (Erfolgreich!) auf dem Bildschirm des Smartphones angezeigt wird, und tippen Sie auf die Schaltfläche "OK" (OK).

   Hinweis 4: Wenn "Success!" (Erfolgreich!) nicht angezeigt wird, siehe "3. Error Display" (Fehleranzeige).
   Hinweis 5: Wenn Sie in Schritt 8 ein anderes Ladegehäuse als das zur Reparatur vorgesehene berühren, z. B. das Ladegehäuse vor dem Austausch, wird ein Fehler angezeigt. Starten Sie in diesem Fall Schritt 8 erneut.
10. Beenden Sie die NFC Tag Data Writing Application (NFC-Tag-Daten-Schreibanwendung).
11. Überprüfen Sie die Funktion der Verbindung von Smartphone und diesem Gerät mit der NFC-Funktion. (Siehe "OPERATION CHECK OF THE NFC FUNCTION AFTER COMPLETING THE REPAIRS" (FUNKTIONSPRÜFUNG DER NFC-FUNKTION NACH ABSCHLUSS DER REPARATUREN))
12. Starten Sie die NFC Tag Data Writing Application (NFC-Tag-Daten-Schreibanwendung) erneut. (Die Abbildung unten ist ein Referenzbeispiel)


13. Tippen Sie auf die Schaltfläche "Write" (Schreiben).


14. Stellen Sie sicher, dass das Kontrollkästchen "Read-only" (Nur lesen) aktiviert ist, und tippen Sie auf die Schaltfläche "Write" (Schreiben) und überprüfen Sie, ob "Read-only" (Nur lesen) angezeigt wird.


15. Im Zustand von Schritt 14 berühren Sie den N-Markierungsbereich des Smartphones mit dem N-Markierungsbereich des Ladegehäuses.
    Hinweis 6: Achten Sie darauf, das neue Ladegehäuse der Ersatzteile zu berühren. Wenn Sie ein anderes Ladegehäuse als das zur Reparatur vorgesehene berühren, z. B. das Ladegehäuse vor dem Austausch, wird im nächsten Schritt ein Fehler angezeigt.


16. Überprüfen Sie, ob "Success!" (Erfolgreich!) auf dem Bildschirm des Smartphones angezeigt wird, und tippen Sie auf die Schaltfläche "OK" (OK).

    Hinweis 7: Wenn "Success!" (Erfolgreich!) nicht angezeigt wird, siehe "3. Error Display" (Fehleranzeige).
    Hinweis 8: Wenn Sie in Schritt 15 ein anderes Ladegehäuse als das zur Reparatur vorgesehene berühren, z. B. das Ladegehäuse vor dem Austausch, wird ein Fehler angezeigt. Starten Sie in diesem Fall Schritt 15 erneut.
17. Tippen Sie auf die Schaltfläche "Read" (Lesen).


18. Im Zustand von Schritt 17 berühren Sie den N-Markierungsbereich des Smartphones mit dem N-Markierungsbereich des Ladegehäuses.


19. Überprüfen Sie, ob "BD_ADDR" auf dem Bildschirm des Smartphones mit der in Schritt 1 überprüften Bluetooth-Adresse übereinstimmt und die Spalte "MODE" (MODUS) "0000 (Read-only)" (0000 (Nur lesen)) ist.


20. Beenden Sie die NFC Tag Data Writing Application (NFC-Tag-Daten-Schreibanwendung).
21. Überprüfen Sie die Funktion der Verbindung von Smartphone und diesem Gerät mit der NFC-Funktion. (Siehe "OPERATION CHECK OF THE NFC FUNCTION AFTER COMPLETING THE REPAIRS" (FUNKTIONSPRÜFUNG DER NFC-FUNKTION NACH ABSCHLUSS DER REPARATUREN))
22. Schließen Sie das Schreiben der NFC-Tag-Daten ab.
    Bei Bedarf siehe Folgendes:
    "3. Error Display" (Fehleranzeige)
    "4. Check Method of the NFC Tag Data" (Überprüfungsmethode der NFC-Tag-Daten)
    "5. The Factor that One Touch Connection (NFC function) is Impossible" (Der Faktor, der eine One-Touch-Verbindung (NFC-Funktion) unmöglich macht)

3. Fehleranzeige
   Wenn das Schreiben der NFC-Tag-Daten fehlgeschlagen ist, wird "Error" (Fehler) auf dem Bildschirm des Smartphones angezeigt.
   Wenn "Error" (Fehler) angezeigt wird, gehen Sie gemäß der folgenden Vorgehensweise vor.


Vorgehensweise:

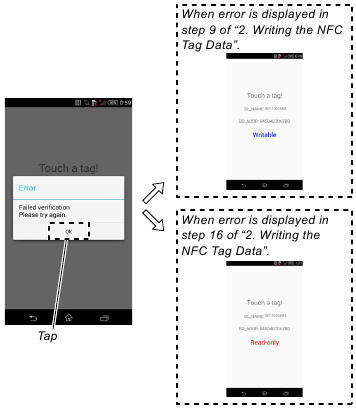

1. Tippen Sie auf die Schaltfläche "OK" (OK) des Bildschirms mit der "Error" (Fehler)-Anzeige.

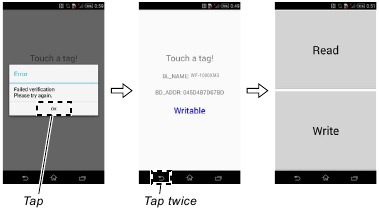

2. Wenn in Schritt 9 von "2. Writing the NFC Tag Data" (2. NFC-Tag-Daten schreiben) ein Fehler auftritt, wiederholen Sie den Vorgang ab Schritt 8.
   Wenn in Schritt 16 von "2. Writing the NFC Tag Data" (2. NFC-Tag-Daten schreiben) ein Fehler auftritt, wiederholen Sie den Vorgang ab Schritt 15.
3. Wenn "Error" (Fehler) erneut in Schritt 9 oder Schritt 16 von "2. Writing the NFC Tag Data" (2. NFC-Tag-Daten schreiben) angezeigt wird, tippen Sie nach dem Tippen auf die Schaltfläche "OK" (OK) auf dem "Error" (Fehler)-Bildschirm zweimal auf "" (oder "" usw.) und kehren Sie zum ersten Bildschirm zurück. (Die Abbildung unten ist ein Referenzbeispiel für einen Fehlerfall in Schritt 9)


4. Tippen Sie auf die Schaltfläche "Read" (Lesen).


5. Im Zustand des obigen Schritts 4 berühren Sie den N-Markierungsbereich des Smartphones mit dem N-Markierungsbereich des Ladegehäuses.


6. Überprüfen Sie, ob die Spalte "MODE" (MODUS) einen anderen Wert als "0000 (Read-only)" (0000 (Nur lesen)) aufweist.

   Hinweis: Wenn die Spalte "MODE" (MODUS) als "0000 (Read-only)" (0000 (Nur lesen)) angezeigt wird, können NFC-Tag-Daten nicht geschrieben werden. Bereiten Sie ein weiteres neues Ladegehäuse vor und beginnen Sie erneut mit dem Schreiben der NFC-Tag-Daten. (Das als "0000 (Read-only)" (0000 (Nur lesen)) angezeigte Ladegehäuse kann nicht verwendet werden)

4. Überprüfungsmethode der NFC-Tag-Daten
   Wenn Sie die NFC-Tag-Daten dieses Geräts nach dem Abschluss des Schreibvorgangs überprüfen möchten, gehen Sie wie folgt vor.

Vorbereitung:

• Windows PC mit Bluetooth-Funktion
• NFC-kompatibles Smartphone, auf dem die NFC Tag Data Writing Application (NFC-Tag-Daten-Schreibanwendung) installiert ist

Vorgehensweise:

1. Bringen Sie den linken und rechten Kopfhörer an Ihren Ohren an. Berühren und halten Sie dann die Touch-Sensor-Bedienfelder des linken und rechten Kopfhörers gleichzeitig für etwa 7 Sekunden, um in den Kopplungsmodus zu wechseln. (Die Sprachansage "Bluetooth pairing" (Bluetooth-Kopplung) ist vom linken Kopfhörer zu hören, und er wechselt in den Kopplungsmodus)


2. Verbinden Sie sich mit dem PC mit der Bluetooth-Funktion.
   Hinweis 1: Um die Bluetooth-Adresse zu überprüfen, ist es notwendig, den PC und dieses Gerät zu verbinden. Es ist auch möglich, die Bluetooth-Adresse anzuzeigen, indem Sie das Gerät per Bluetooth mit einem Walkman (NW-S-Serie oder NW-A-Serie usw.) mit Bluetooth-Funktion verbinden. In diesem Beispiel wird beschrieben, wie die Bluetooth-Adresse mithilfe des PCs angezeigt wird.
   Hinweis 2: Informationen zur Bluetooth-Verbindungsmethode des PCs finden Sie im Handbuch des zu verwendenden PCs.


3. Zeigen Sie die Geräteinformationen dieses über Bluetooth verbundenen Geräts auf dem Bildschirm eines PCs an. Öffnen Sie dann die "Properties" (Eigenschaften) und überprüfen Sie die Bluetooth-Adresse dieses Geräts.
   Hinweis 3: Die Abbildung unten ist ein Referenzbeispiel. Die Anzeigemethode der Bluetooth-Adresse kann je nach Windows OS variieren. Wenn das Betriebssystem Ihres PCs Windows 8.1 ist, öffnen Sie in dieser Reihenfolge "Control Panel" (Systemsteuerung) → "Device and Printers" (Geräte und Drucker), klicken Sie mit der rechten Maustaste auf das Symbol, das den Modellnamen (WF-1000XM3) dieses Geräts anzeigt, und öffnen Sie dessen "Properties" (Eigenschaften).
   Hinweis 4: Überprüfen Sie den Gerätenamen sorgfältig, um die Bluetooth-Adresse nicht mit anderen Geräten zu verwechseln.


4. Öffnen Sie die "NFC setting" (NFC-Einstellungen) unter "Settings" (Einstellungen) auf dem Smartphone-Bildschirm und aktivieren Sie die NFC-Funktion des Smartphones. (Die Abbildung unten ist ein Referenzbeispiel)
   Hinweis 5: Orte und Namen von Einstellungen können je nach Version des Android OS variieren. Weitere Details entnehmen Sie bitte der Bedienungsanleitung des Smartphones.


5. Starten Sie die NFC Tag Data Writing Application auf dem Smartphone. (Die Abbildung unten ist ein Referenzbeispiel)


6. Tippen Sie auf die Schaltfläche "Read" (Lesen).


7. Berühren Sie im Zustand von Schritt 6 den N-Markierungsbereich des Smartphones mit dem N-Markierungsbereich des Ladeetuis.


8. Überprüfen Sie, ob die alphanumerischen Zeichen von "BD_ADDR", die auf dem Bildschirm des Smartphones angezeigt werden, mit der in Schritt 3 auf dem PC angezeigten Bluetooth-Adresse übereinstimmen. Wenn außerdem "0000 (Read-only)" (0000 (Schreibgeschützt)) in der Spalte "MODE" (MODUS) des Smartphone-Bildschirms angezeigt wird, wurden die NFC-Tag-Daten ohne Probleme geschrieben und können nicht geändert werden.


9. Wählen Sie das auf dem PC angezeigte Gerät (WF-1000XM3 aus, klicken Sie mit der rechten Maustaste und wählen Sie "Remove device" (Gerät entfernen) aus dem angezeigten Menü, um das Gerät (WF-1000XM3) zu löschen.
   Hinweis 6: Wenn ein anderes WF-1000XM3 per Bluetooth-Verbindung mit dem PC verbunden ist, wird ein neues Gerät (WF-1000XM3) hinzugefügt. Wenn mehrere Geräte (WF-1000XM3) vorhanden sind, könnten Sie fälschlicherweise die Bluetooth-Adresse eines anderen WF-1000XM3 referenzieren und schreiben. Löschen Sie daher das bestehende Gerät, bevor Sie ein neues Gerät hinzufügen.
10. Beenden Sie die NFC Tag Data Writing Application auf dem Smartphone. Beenden Sie auch den Bildschirm "Properties" (Eigenschaften) des PCs, und die Überprüfung der NFC-Tag-Daten ist abgeschlossen.

5. Faktoren, warum eine One-Touch-Verbindung (NFC-Funktion) nicht möglich ist
   Die vier folgenden Faktoren werden als Gründe angesehen, warum eine One-Touch-Verbindung (NFC-Funktion) nicht möglich ist. Schätzen und überprüfen Sie den defekten Faktor anhand jedes Prüfergebnisses.
   Hinweis: Die vier Fehlerfaktoren sind Beispiele.

	Faktor	Manuelle Bluetooth-Verbindungsprüfung durch Benutzer	NFC-Tag-Datenprüfung	Manuelle Bluetooth-Verbindungsprüfung durch Wartung	NFC One-Touch-Verbindungsprüfung mit Smartphone
1	WF-1000XM3L (L-Kanal) Defekt	NG	―	NG	NG
2	CASE NFC-Platinenfehler	OK	NG	OK	NG
3	Fehler beim Schreiben der NFC-Tag-Daten	OK	NG	OK	NG
4	Smartphone-Problem	OK	OK	OK	NG

DEMONTAGE

• Dieses Set kann in der unten gezeigten Reihenfolge demontiert werden.

DEMONTAGEABLAUF

Hinweis: Das Ladegehäuse muss nur bei der Reparatur und dem Austausch des linken Kopfhörers (WF-1000XM3L) demontiert werden. Dieser Abschnitt beschreibt nur, wie die CASE NFC-Platine entfernt wird. Einzelheiten finden Sie unter "REPAIRING AND REPLACING OF THE LEFT SIDE HEADSET (WF-1000XM3L)" (REPARATUR UND AUSTAUSCH DES LINKEN KOPFHÖRERS (WF-1000XM3L))".

SET (LADEGEHÄUSE)
↓
ORNAMENT HINGE ASSY
↓
CASE INNER BLOCK
↓
INDICATOR LED
↓
CASE NFC BOARD

• JIG
  Bei der Demontage des Geräts die folgende Montagehilfe verwenden.

Teile-Nr.
9-913-402-33

Beschreibung
WERKZEUG ZUR DEMONTAGE

Hinweis: Die Demontageprozedur in der angegebenen numerischen Reihenfolge befolgen.

ORNAMENT HINGE ASSY

1. Die ORNAMENT HINGE ASSY entfernen, während die Zierleisten-Klebefolie langsam abgezogen wird.
2. ORNAMENT HINGE ASSY
   Hinweis: Beim Einbau der ORNAMENT HINGE ASSY die beiden Zapfen und zwei Löcher ausrichten.

CASE INNER BLOCK

1. Die Montagehilfe in den Spalt einführen und die beiden Rastnasen entfernen.
   Hinweis 1: Bei Verwendung einer Montagehilfe bitte vorsichtig arbeiten, um das äußere Gehäuse und den Deckel nicht zu beschädigen.
2. Rastnase
3. Den Deckel öffnen.
4. Die Montagehilfe in den Spalt einführen und die beiden Rastnasen entfernen.
   Hinweis 2: Bei Verwendung einer Montagehilfe bitte vorsichtig arbeiten, um das äußere Gehäuse und das innere Gehäuse nicht zu beschädigen.
5. Rastnase
6. Den CASE INNER BLOCK in Pfeilrichtung anheben.
7. Die Hallsensor-Klebefolie vom äußeren Gehäuse abziehen.
8. CASE INNER BLOCK

INDICATOR LED

1. Die INDICATOR LED von der NFC-Klebefolie abziehen.
2. Die INDICATOR LED aus dem Loch ziehen.
3. INDICATOR LED
   Hinweis: Beim Einbau der INDICATOR LED die beiden Zapfen und zwei Löcher ausrichten.

CASE NFC BOARD

1. Die CASE NFC BOARD in Pfeilrichtung anheben.
2. Die CASE NFC BOARD vom CASE INNER BLOCK abziehen.
3. Die CASE NFC BOARD aus dem Schlitz ziehen.
4. CASE NFC BOARD

Sony Home Entertainment & Sound Products Inc.

Referenzen

• Help Guide | Top

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.

Sony Wf1000XM3 Handbuch herunterladen

Verfügbare Sprachen
