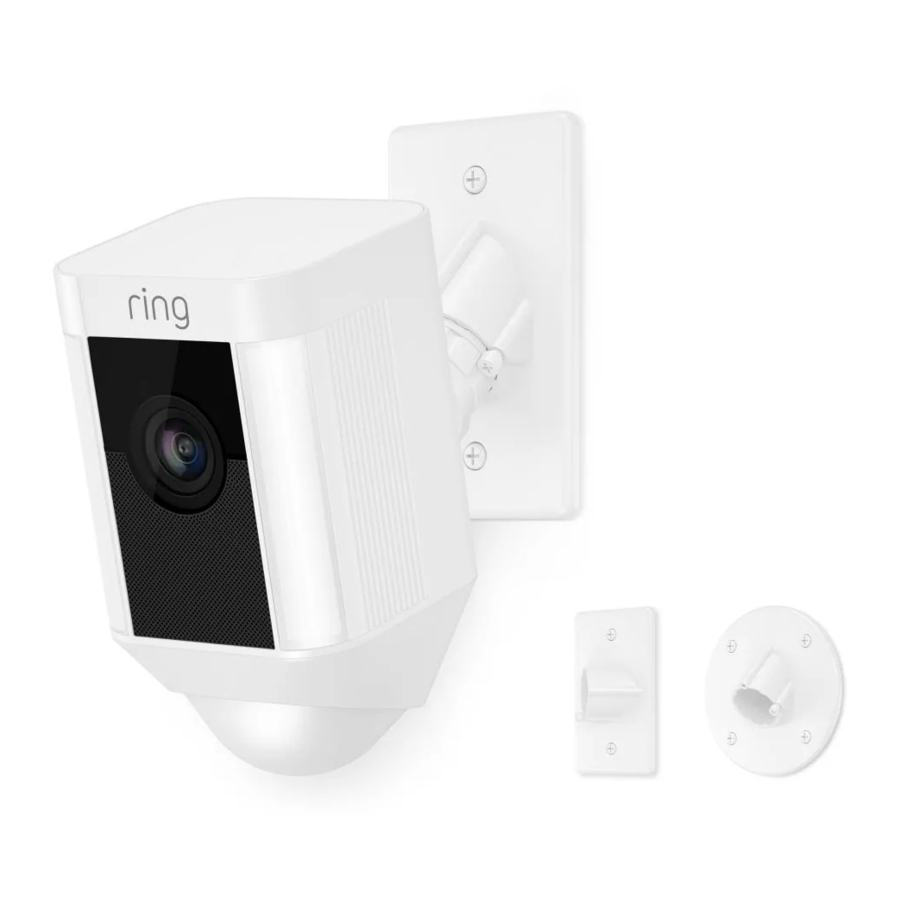

ring Spotlight Cam Mount Handbuch

Installieren Sie Ihre Spotlight Cam

Stromschlaggefahr.

Falls von den örtlichen Gesetzen vorgeschrieben, müssen Installation und Verkabelung von einem zugelassenen Elektriker durchgeführt werden.

Trennen Sie vor der Installation die Stromversorgung am Sicherungskasten oder der Verbrauchereinheit.

Stellen Sie sicher, dass die Versorgungsspannung korrekt ist. Schließen Sie die Leuchte an eine 100 VAC~240 VAC 50/60 Hz Stromquelle an.

Beachten Sie bei der Installation von Kabelverbindungen immer die Vorschriften der Elektroinstallation.

Brandgefahr
Nicht in der Nähe von brennbaren oder entzündlichen Oberflächen installieren.

HINWEIS
Schließen Sie diese Leuchte nicht an einen Dimmer oder eine Zeitschaltuhr an.

Was ist im Lieferumfang enthalten?

Alles, was Sie zur Installation Ihrer Spotlight Cam benötigen, ist enthalten.

Schraubendreher & Kreuzschlitz-Bit
Zum Anbringen der Montagehardware und Festziehen der Sicherheitsschraube.

Montageschrauben
Verwenden Sie diese Hardware, um die Anschlussdose an Ihrer Wand zu befestigen und die Abdeckung an der Anschlussdose zu sichern.

Kabelklemmen
Zum Sichern und Schützen von Kabelverbindungen.

Bohrer und Wanddübel
Bei der Installation auf Beton, Stuck oder Ziegel verwenden Sie den Bohrer in einer Bohrmaschine, um die Löcher vorzubohren, und setzen Sie dann die Wanddübel ein.

Abdeckung der Anschlussdose mit Dichtung
Sichert Ihre Spotlight Cam an der mitgelieferten Anschlussdose. Wird an Ihrer Spotlight Cam und ihrem Kabelbaum befestigt geliefert.

Kabelbaum und Befestigungsmutter
Verbindet Ihre Spotlight Cam mit den Stromkabeln Ihres Hauses und sichert sie an der Abdeckung der Anschlussdose.

Anschlussdose
Dient als Montagebasis für die Spotlight Cam und schützt ihre Kabelverbindungen.

Sicherheitsschraube
Sichert Ihre Spotlight Cam, um ein ungewolltes Entfernen zu verhindern.

Wie alles zusammenpasst

Installationshöhe und Bewegungserkennung

Bei Montage in der empfohlenen Höhe (9 feet hoch, mit dem Bewegungssensor parallel zum Boden) ist Ihre Spotlight Cam optimiert, um menschengroße Objekte in bis zu 30 feet Entfernung zu erkennen.

Empfohlene Montagestile

Bei der Montage an einer vertikalen Wand sollten Sie den Montageanschluss normalerweise nach unten richten.

Bei der Montage an einem Überhang oder einer Traufe richten Sie den Montageanschluss in die Richtung aus, in die die Kamera sehen soll.

Wand

Überhang oder Traufe

Installation an einem Überhang oder einer Traufe?

Standardmäßig ist Ihre Spotlight Cam für die Montage an einer vertikalen Fläche eingerichtet. Um sie für die horizontale Montage vorzubereiten:

Schrauben Sie die Mutter an der Rückseite der Anschlussdosenabdeckung ab, ziehen Sie dann die Spotlight Cam und ihren Kabelbaum aus der Abdeckung.

Drehen Sie anschließend die Abdeckung um 180 Grad und setzen Sie die Spotlight Cam wieder ein. Ziehen Sie zum Schluss die Mutter an der Rückseite der Abdeckung wieder fest.

Schalten Sie den Strom am Sicherungskasten ab

Wenn Sie nicht wissen, wo sich Ihr Sicherungskasten befindet oder wie Sie den Stromkreis, den Sie verwenden möchten, abschalten, wenden Sie sich an einen zugelassenen Elektriker.

Falls von den örtlichen Gesetzen vorgeschrieben, beauftragen Sie einen zugelassenen Elektriker mit der Durchführung aller Installationen und Verkabelungen.

Schneiden Sie die Kabeltülle zu

Die mitgelieferte Anschlussdose verfügt über zwei Kabeleinführungen mit Gummitüllen. Wählen Sie die Einführungsöffnung, die zu Ihrem Installationsort passt, und nehmen Sie dann eine Schere zur Hand.

Schneiden Sie das Ende des Tüllenkonus an einer Stelle ab, an der es etwas schmaler als Ihr Kabel ist. Wenn Sie das Kabel durch die Rückseite führen, führen Sie es jetzt ein.

Bereiten Sie die Anschlussdose vor

Falls noch nicht geschehen, schieben Sie Ihr Stromkabel durch die zugeschnittene Kabeltülle in die Dose.

Führen Sie zwei der mitgelieferten Montageschrauben durch die Löcher auf beiden Seiten der Anschlussdose, um sie zu befestigen.

Bei der Installation auf einer harten Oberfläche wie Ziegel oder Stuck bohren Sie diese Löcher mit dem mitgelieferten Bohrer vor und drücken Sie die mitgelieferten Dübel in die Löcher.

Befestigen Sie anschließend das Erdungskabel Ihres Hauses (blankes Kupfer oder grün/gelb ummantelt) unter der Erdungsschraube.

Entfernen Sie die Kamera.

Halten Sie die Abdeckung der Anschlussdose fest, drehen Sie die Spotlight Cam nach links, um sie zu lösen, und legen Sie die Kamera vorerst beiseite.

Schließen Sie die Stromkabel an.

Verbinden Sie nun die braunen und blauen Kabel des Kabelbaums mit den entsprechenden braunen und blauen Kabeln des Stromnetzes Ihres Hauses.

Ziehen Sie die orangefarbenen Laschen am Kabelclip nach oben, um ihn zu öffnen.

Richten Sie die Enden jedes Kabelpaares nebeneinander aus und stecken Sie sie vollständig in die Löcher des Clips.

Drücken Sie dann einfach die orangefarbenen Laschen nach unten, um die Verbindung zu schließen und zu sichern.

Das weiße Kabel am Kabelbaum wird nicht verwendet, daher verschließen Sie es ebenfalls mit einem Kabelclip.

Montieren Sie die Abdeckung der Anschlussdose.

Verwenden Sie die mitgelieferten Abdeckungsschrauben, um die Abdeckung an der Anschlussdose zu befestigen.

Verbinden Sie Ihre Spotlight Cam.

Führen Sie Ihre Spotlight Cam in die Abdeckung der Anschlussdose ein.

Sobald sie vollständig sitzt, drehen Sie sie nach rechts, um sie zu arretieren.

Setzen Sie die Sicherheitsschraube ein.

Ziehen Sie sie dann fest, um Ihre Spotlight Cam in der Abdeckung der Anschlussdose zu arretieren.

Schalten Sie den Strom am Sicherungskasten ein.

Sobald Ihre Spotlight Cam installiert ist, ist es Zeit, den Strom am Sicherungskasten wieder einzuschalten.

Wenn die Lichter Ihrer Spotlight Cam angehen, sind Sie bereit! Falls nicht, schalten Sie den Strom wieder aus und überprüfen Sie Ihre Verbindungen.

Richten Sie Ihre Spotlight Cam in der Ring-App ein

Holen Sie sich die Ring-App

Die Ring-App führt Sie durch die Einrichtung und Verwaltung Ihrer Spotlight Cam.

Suchen Sie in einem der untenstehenden App Stores nach "Ring" oder besuchen Sie: ring.com/app.

Halten Sie Ihr WLAN-Passwort bereit.

Sie benötigen es während des Einrichtungsprozesses.

Verbinden Sie Ihre Spotlight Cam mit der Ring-App.

Wählen Sie in der Ring-App Set Up a Device (Gerät einrichten).

Wählen Sie, wenn Sie dazu aufgefordert werden, Security Cams (Sicherheitskameras) und folgen Sie den Anweisungen in der App.

Probieren Sie es aus!

Tippen Sie in der Ring-App auf die Schaltfläche Live View (Live-Ansicht), um Live-Video von der Kamera anzuzeigen.

Weißes Licht blinkt?

Wenn das Licht an der Unterseite Ihrer Spotlight Cam nach der Einrichtung blinkt oder leuchtet, bedeutet dies, dass die interne Software aktualisiert wird.

Diese Aktualisierung kann einige Minuten dauern. Wenn das Licht aufhört zu blinken, ist Ihre Spotlight Cam einsatzbereit.

Passen Sie den Kamerawinkel an.

Um eine genaue Bewegungserkennung zu gewährleisten, positionieren Sie Ihre Spotlight Cam so, dass der Rand der Bewegungsmelderkuppel parallel zum Boden ist.

Ziehen Sie die seitliche Schraube fest, um die Kameraposition zu sichern.

Zusätzliche Lichtsteuerung

Wenn Sie möchten, dass andere Leuchten (wie Flutlichter) durch den Bewegungsmelder Ihrer Spotlight Cam ausgelöst werden, schließen Sie diese gemäß diesem Diagramm an.

Das weiße Kabel der Spotlight Cam ist der geschaltete Stromausgang. Stellen Sie sicher, dass Sie es mit dem stromführenden/braunen Kabel verbinden, das Ihre Zusatzleuchten versorgt.

Alle von Ihnen angeschlossenen Leuchten schalten sich auch ein, wenn Sie die Lichter der Spotlight Cam manuell in der Ring-App aktivieren.

Die Gesamtleistungsaufnahme der angeschlossenen Leuchten darf 150 Watt nicht überschreiten.

ring.com/help

	+1 310 929 7085
	+44 1727 263045
	+80087009781
	+80087009781
	+61 1 300 205 983
	+64 9 887 9871
	+52 55 8526 5445
	+54 11 5031 9543
	+57 1 381 9843
	+56 22 405 3059
	+507 833 6750

Um Ihre Garantieabdeckung zu überprüfen, besuchen Sie bitte www.ring.com/warranty.
Patente: www.ring.com/patents

© 2019 Ring LLC oder deren Tochtergesellschaften.
Ring, Alexa, Always Home und alle zugehörigen Logos sind Marken von Amazon.com, Inc. und deren Tochtergesellschaften.
Zuletzt aktualisiert: 04/02/19
