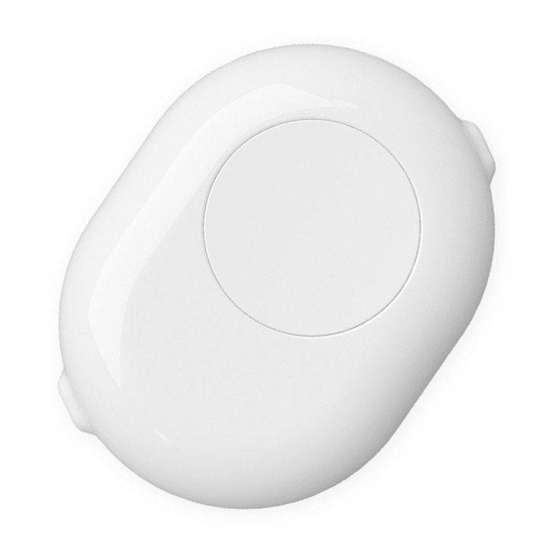

Shelly Button Verdrahtungsanleitung
Taster mit Shelly 1
| Max. Spannung | 260V AC |
| Max. Last | 11A |
| Betriebstemperatur | -20 bis 40C° |
| Schutzart | IP47 |
Schritt 1
Schließen Sie die Kabel wie auf dem Bild gezeigt an.
Schritt 2
Platzieren Sie das Taster-Verlängerungskabel wie auf dem Bild gezeigt.
Schritt 3
Schließen Sie die Stromkabel (Eingang und Ausgang) wie auf dem oberen Bild gezeigt an.
Schritt 4
Im Gehäuse des Shelly Button befinden sich Führungspfeile, die zeigen, wie die Stromkabel zu verlegen sind. Nach dem Verlegen sollten die Kabel wie auf dem oberen Bild gezeigt aussehen.
Schritt 5
Setzen Sie die Schrauben in die auf dem Bild gezeigten Löcher und ziehen Sie die oberen und unteren Teile des Shelly Button fest.
Taster mit Shelly 1PM
Schritt 1
Schließen Sie die Kabel wie auf dem Bild gezeigt an.
Schritt 2
Platzieren Sie das Taster-Verlängerungskabel wie auf dem Bild gezeigt.
Schritt 3
Schließen Sie die Stromkabel (Eingang und Ausgang) wie auf dem Bild gezeigt an.
Schritt 4
Im Gehäuse des Shelly Button befinden sich Führungspfeile, die zeigen, wie die Stromkabel zu verlegen sind. Nach dem Verlegen sollten die Kabel wie auf dem Bild gezeigt aussehen.
Schritt 5
Setzen Sie die Schrauben in die auf dem Bild gezeigten Löcher und ziehen Sie die oberen und unteren Teile des Shelly Button fest.
Anleitung herunterladen
Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
Shelly Button Verdrahtungsanleitung herunterladen
