Verbindung

In diesem Kapitel wird die Vorgehensweise zum Verbinden des Intelligent Touch Mana-
gers mit DAIKIN-Klimaanlagengeräten und anderen Ausrüstungen beschrieben.
Zusätzlich zu Klimaanlagen kann der Intelligent Touch Manager eine breite Palette von
Geräten überwachen und steuern. Die erforderlichen Verbindungsverfahren variieren
jedoch je nach der zu verbindenden Ausrüstung.
Erforderliche • 2.2 Verbinden DIII-NET-kompatibler Klimaanlagen
Schritte
• 2.7 Anschließen der Stromversorgung
Gerätespezifische • 2.3 Anschließen eines LAN-Kabels
Schritte
• 2.4 Anschließen des E/A-Moduls
• 2.5 Anschließen eines Notstopp-Eingabegeräts oder Elektrizitätszählers
• 2.6 Anschließen von iTM-Plus-Adaptern
• Schalten Sie die Stromversorgung nicht ein, bis alle Verbindungen vorgenommen wur-
den. Sorgen Sie außerdem dafür, dass der lokale Stromkreisunterbrecher, falls verfüg-
bar, ausgeschaltet ist. Ein Versäumnis kann einen Stromschlag zur Folge haben.
• Überprüfen Sie nach Fertigstellung der Verbindungen erneut, dass alle Kabel
korrekt verbunden sind, bevor Sie den Netzstrom einschalten.
• Alle vor Ort bezogenen Teile und Materialien sowie ausgeführten Arbeiten
müssen den Richtlinien des jeweiligen Landes entsprechen.
• Die Verdrahtung darf ausschließlich von einer autorisierten Elektrofachkraft
ausgeführt werden.
2.1

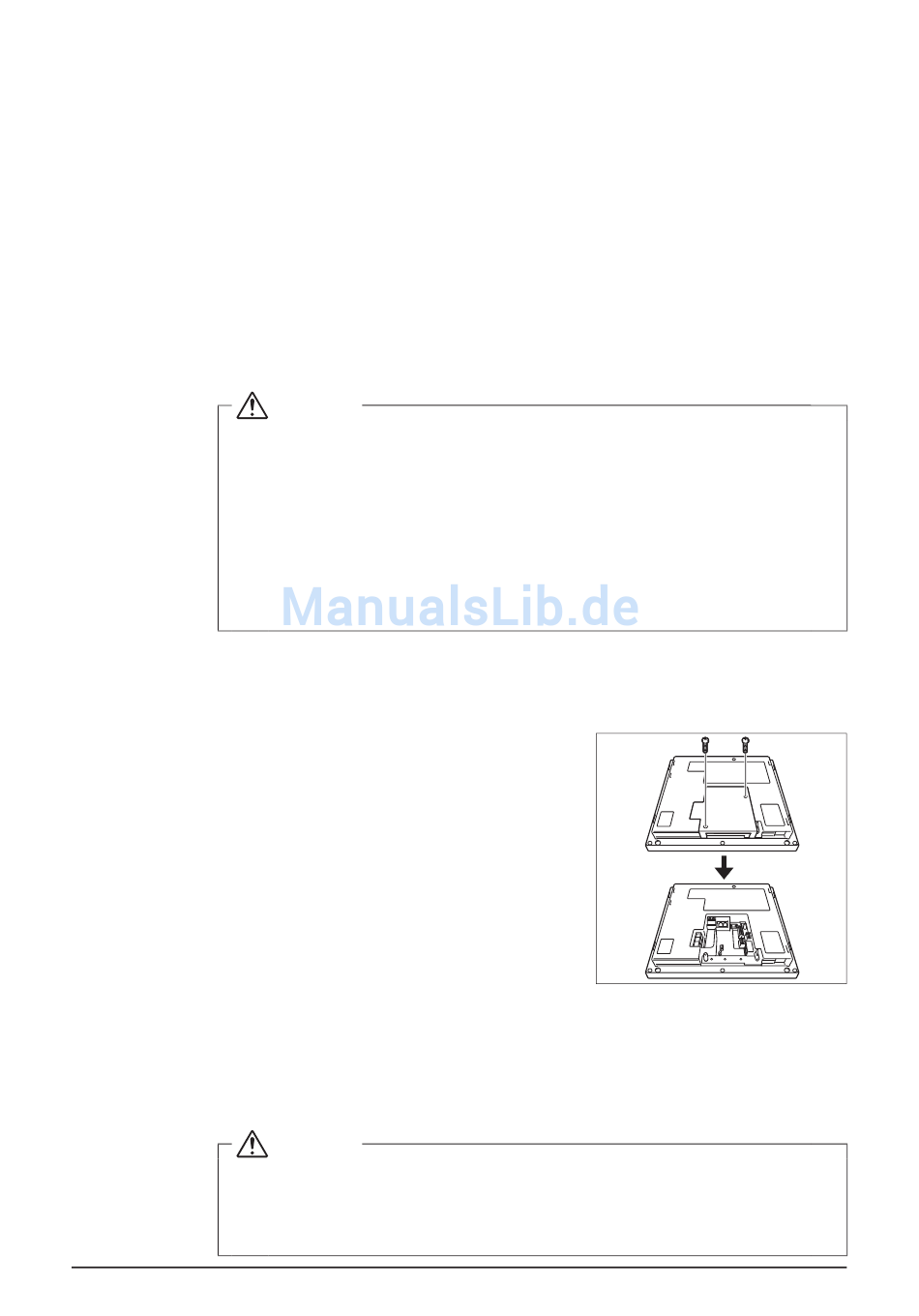

Entfernen der Anschlussabdeckung von der Frontseite

Nehmen Sie die Anschlussabdeckung von der Front-
seite ab, bevor Sie mit den Verbindungsprozeduren
beginnen. Entfernen Sie zu diesem Zweck zwei
Schrauben mit einem Kreuzschlitzschraubendreher.
2.2

Verbinden DIII-NET-kompatibler Klimaanlagen

DIII-NET ist eine einzigartige Kommunikationsfähigkeit für Klimaanlagen, die durch DAIKIN
entwickelt wurde. Mit DIII-NET können Sie mehrere DAIKIN DIII-NET-kompatible Klimaanla-
gen-Geräte zentral steuern, indem Sie diese an Ihren Intelligent Touch Manager anschließen.
• Stellen Sie sicher, dass Sie diesen Vorgang bei ausgeschalteter Stromversor-
gung durchführen. Ein Versäumnis kann einen Stromschlag zur Folge haben.
• Die maximale Leitungslänge sowohl für Netzkabel als auch für Signalkabel
darf nicht 20 m überschreiten.
16
WARNUNG
WARNUNG
Installationshandbuch 3P291714-1
DCM601A51 intelligent Touch Manager
<Entfernen der Anschlussabdeckung>
