1.3 Verstehen, wo sich die Anschlüsse und Schalter befinden
Um den Installationsvorgang zu erleichtern, sollten Sie die Anordnung der Anschlüsse
und die Stellen, an denen sich die Öffnungen an der Einheit befinden, verstehen und
planen, wie das Kabel geführt und in welcher Reihenfolge dessen Drähte verbunden
werde sollen. Informationen zu den Anschlussdetails, einschließlich Kabeltyp und
Anschlussgröße, finden Sie unter "2. Verbindung".
1.3.1 Rückseite
Die meisten Anschlüsse befinden sich auf der Rückseite des Intelligent Touch Managers.
Sie sind jedoch aus Sicherheitsgründen mit einer Anschlussabdeckung abgedeckt. Die
Entfernung von 2 Schrauben, um diese Abdeckung abzunehmen, legt verschiedene Arten
von Anschlüssen frei, wie unten abgebildet.

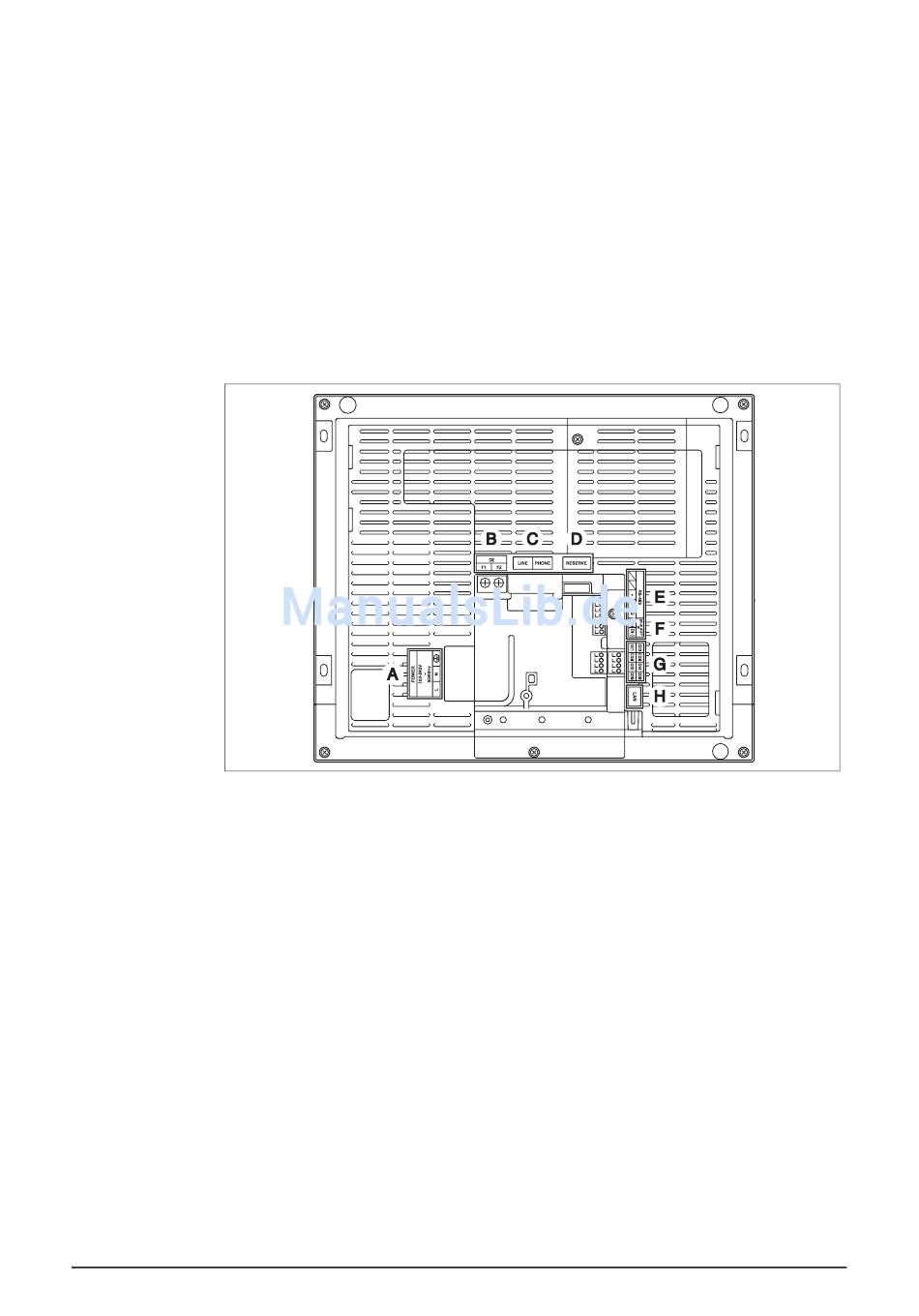

<Rückseite des Intelligent Touch Managers>
A
B
C
D
E
F
G
H
12
[POWER] Die Netzanschlüsse. Eine Netzspannung von 100 bis 240 V Wechselstrom
(bei 50/60 Hz) ist erforderlich. Neben diesem Anschlussblock befindet sich ein blauer
Harz-Kabelhalter, der zum Sichern der Netzkabel mit Kabelbindern verwendet wird.
[DIII] Die Kommunikationsleitungsanschlüsse für "DIII-NET", die eine Kommunika-
tion mit der Klimaanlagenausrüstung von DAIKIN ermöglichen.
[LINE, PHONE] Die Anschlussbuchsen, die verwendet werden, wenn Sie sich in den
DAIKIN Online-Überwachungsdienst für Klimaanlagensysteme "Klimaanlagen-Netz-
werkservice-System" einschreiben. Um
System"-Service nutzen zu können, müssen Sie einen separaten Wartungsvertrag
unterschreiben.
[RESERVE] Nicht verwendet.
[RS-485] Die Anschlüsse zum Verbinden serieller Geräte.
[plus ADP IF] Die Anschlüsse zum Verbinden eines oder mehrerer iTM-Plus-Adap-
ter, wenn der Intelligent Touch Manager für die Regelung mehrerer Klimaanlagen
eingesetzt wird.
[Di (1-4), COM] Die Anschlüsse zum Verbinden eines externen Signaleingangsge-
räts zum Anhalten der Klimaanlagen in einem Notfall oder zum Verbinden von Elek-
trizitätszählern zum Berechnen des Stromverbrauchs einzelner Klimaanlagen.
[LAN] Die Anschlussbuchse zum Verbinden des Intelligent Touch Managers an ein
Ethernet-Netzwerk.
Installationshandbuch 3P291714-1
DCM601A51 intelligent Touch Manager
den "Klimaanlagen-Netzwerkservice-
Deutsch
