Störungsbehebung
54
Bevor der Alarmbetrieb überprüft wird, präventive Maßnahmen ergreifen, um sicherzu-
stellen, dass das Alarmsystem selbst dann nicht beeinträchtigt wird, wenn ein Ölleckalarm
ausgegeben wird. Informationen dazu, wie die ordnungsgemäße Funktion überprüft wird,
siehe "Flussdiagramm für Funktionsprüfung im vorherigen Abschnitt. Das folgende Dia-
gramm zeigt den Punkt zur Spannungsüberprüfung, der im Flussdiagramm beschrieben
wurde.
1

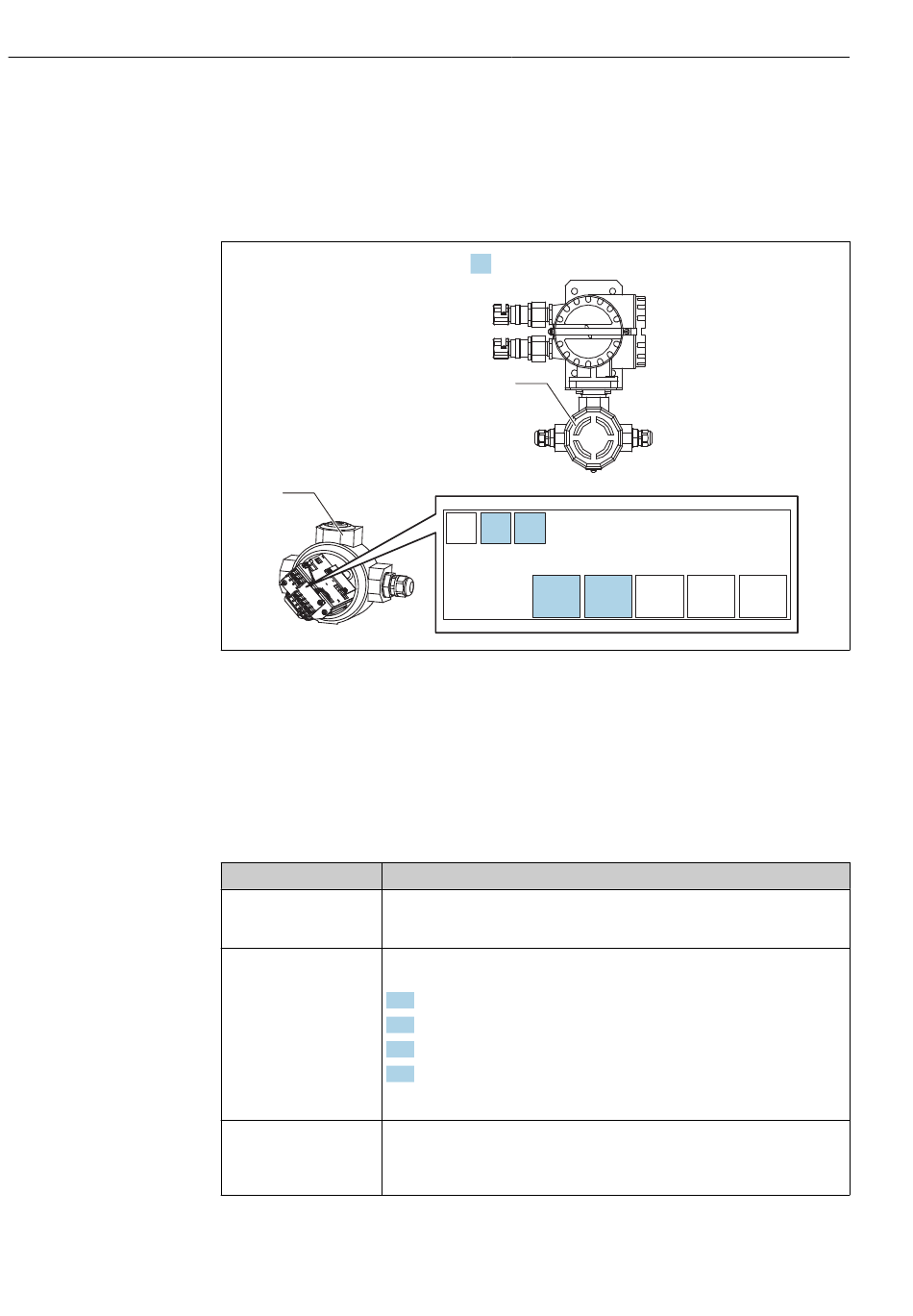

 31 Eigensicherer Klemmenkasten
A Ex d Transmitter NRR261 (integrierte Ausführung)
1 Ex [ia] Anschluss
H- Blau
H+ Blau
FEL+Rot
FEL- Blau
7.3.2

Probleme im Transmitter/Alarmsystem

Pos. Beschreibung
LED leuchtet rot: normale Es wird selbst dann ein Alarm aktiviert, wenn die Sensorspannung nicht erkannt
Alarmaktivierung wurde. Wenn kein Problem mit der Verdrahtung zwischen dem Transmitter und
dem Sensor I/F Ex-Gehäuse besteht, Transmitter austauschen.
LED leuchtet grün: Kein Wenn unter dieser Bedingung ein Alarm aktiviert wurde, Widerstandswerte des
Alarmsignal vom Sensor Alarmausgangs auf dem Transmitter überprüfen. Dabei wie folgt vorgehen:
LED leuchtet nicht: Trans- Wenn Nennspannung zwischen den Klemmen L und N auf dem Transmitter
mitter ist nicht eingeschal- besteht, Transmitter austauschen. Kann die Spannung zwischen den Klemmen L
tet und N nicht gemessen werden, Spannungsversorgung oder Netzleitung überprü-
fen.
A
1
FG H- H+
TB1
FEL+
1. Spannungsversorgung zum Alarmaktivierungssystem ausschalten.
2. Leiter des Alarmausgangs vom Transmitter trennen.
3. Prüfen, ob die LED kontinuierlich grün leuchtet.
4. Widerstand zwischen 1: COM und NO und 2: COM und NC messen. Der
Transmitter ist im Normalzustand, wenn 1: 0 Ω (Kurzschluss) und 2: meh-
rere MΩ oder höher (offen). Andernfalls Transmitter austauschen.
NAR300-System
TB2
FEL- FRAME GUARD PROBE
Endress+Hauser
A0039896
