Eingangsdaten
Eingangssignalbereich (Unter- / Überbe-
reich)
Funktionsbereich Eingangssignal
Transmitterspeisespannung
Ausgangsdaten
Ausgangssignalbereich (Unter- / Überlast-
bereich)
Funktionsbereich Ausgangssignal
Übertragungsverhalten
Sprungantwort (10 ... 90 %)
Signaldoppler Ausgang 2: Signalverzögerung
durch HART Filter
Bürde
übertragbare Kommunikationsprotokolle
Genauigkeiten
Übertragungsfehler max. (0 ... 20,5 mA)
Temperaturkoeffizient
Galvanische Trennung
Versorgung / Eingang; Versorgung / Aus-
gang
Eingang / Ausgang; Ausgang / Ausgang
Eingang / Eingang
Ausführliche Technische Daten siehe Betriebsanleitung
Verdrahtung auf einen Blick
Endress+Hauser
0 ... 22 mA
0/4 ... 20 mA
≥ 16,5 V / (20 mA)
0 ... 22 mA
0/4 ... 20 mA
1:1 zum Eingangssignal
1 ms
< 40 ms
≤ 500 Ω (für den Aktivbetrieb)
HART
< 0,1 % / vom Messbereichsendwert (<20
µA)
< 0,01 % /K
Prüfspannung: 1 500 V 50 Hz, 1 min
AC
Prüfspannung: 500 V 50 Hz, 1 min
AC
Out
Ch1
3.1
Ch1
Ch2
HART
4.1 4.2 5.1
In
2-W
Out
Ch1
3.1
Ch1
HART
4.1 4.2 5.1
In
2-W

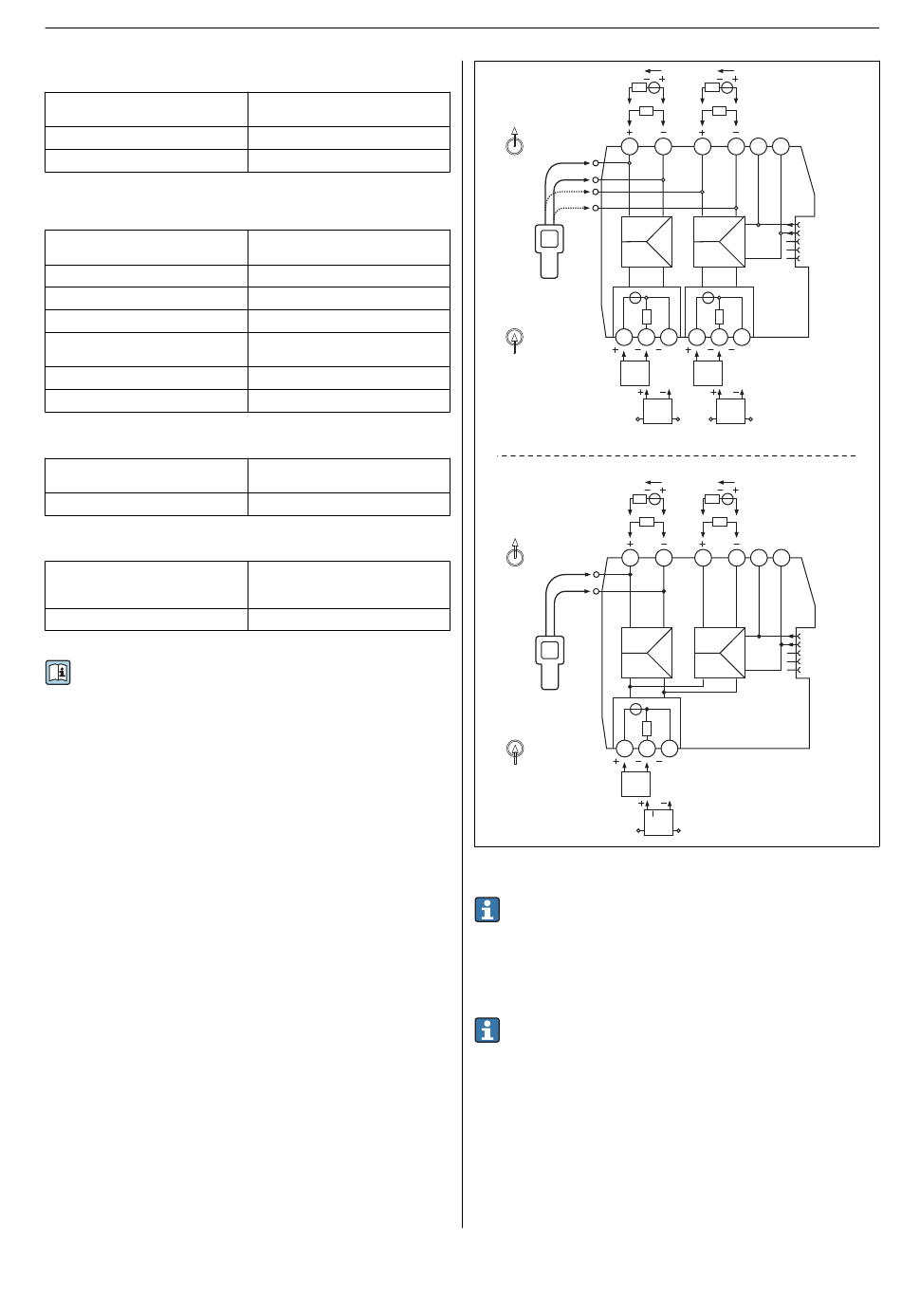

 3 Klemmenbelegung: 1- und 2-Kanal Version (oben), Signaldoppler (unten)
An den HART-Anschlussösen können HART-Kommunikatoren ange-
schlossen werden. Auf eine ausreichende externe Bürde (≥ 230 Ω) im
Ausgangsstromkreis ist zu achten.
Anschluss Versorgungsspannung
Die Spannungsversorgung kann über die Anschlussklemmen 1.1 und 1.2 oder
den Tragschienen-Busverbinder erfolgen.
Das Gerät darf nur von einem Netzteil mit energiebegrenztem Stromkreis
nach UL/EN/IEC 61010-1, Kap. 9.4 und Anforderungen Tabelle 18,
gespeist werden.
Einspeisung mittels Einspeise- und Fehlermeldemodul
Zur Einspeisung der Versorgungsspannung auf den Tragschienen-Busverbinder
wird das Einspeise- und Fehlermeldemodul RNF22 empfohlen. Mit dieser Option
ist ein Gesamtstrom von 3,75 A möglich.
Einspeisung in den Tragschienen-Busverbinder über
Anschlussklemmen
Angereihte Geräte können bis zu einer Gesamtstromaufnahme von 400 mA über
die Anschlussklemmen des Gerätes versorgt werden. Die Verbindung erfolgt
KA01449K
+24V GND
Ch2
3.2 2.1 2.2 1.1 1.2
+24V
6.1 6.2 5.2
2-W
4-W 4-W
Ch2 +24V GND
3.2 2.1 2.2 1.1 1.2
+24V
4-W
GND
n.c.
n.c.
n.c.
GND
n.c.
n.c.
n.c.
