Stromversorgungsmodul PS 25W
24VDC (6ES7505-0KA00-
SIMATIC
S7-1500/ET 200MP
Stromversorgungsmodul PS 25W
24VDC (6ES7505-0KA00-0AB0)
Gerätehandbuch
01/2013
A5E31825930-AA
0AB0)
___________________
Vorwort
___________________
Wegweiser Dokumentation
___________________
Produktübersicht
___________________
Anschließen
___________________
Parameter
Alarme, Diagnose-, Fehler-
___________________
und Statusmeldungen
___________________
Technische Daten
___________________
Maßbild
___________________
Parameterdatensatz
1
2
3
4
5
6
A
B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens S7-1500
Inhaltszusammenfassung für Siemens S7-1500
- Seite 1 ___________________ Stromversorgungsmodul PS 25W Vorwort 24VDC (6ES7505-0KA00- 0AB0) ___________________ Wegweiser Dokumentation ___________________ Produktübersicht SIMATIC ___________________ Anschließen S7-1500/ET 200MP ___________________ Stromversorgungsmodul PS 25W Parameter 24VDC (6ES7505-0KA00-0AB0) Alarme, Diagnose-, Fehler- ___________________ und Statusmeldungen Gerätehandbuch ___________________ Technische Daten ___________________ Maßbild ___________________ Parameterdatensatz 01/2013...
-
Seite 2: Qualifiziertes Personal
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Vorwort
Funktionshandbücher ermöglichen es Ihnen, die Systeme in Betrieb zu nehmen. Konventionen Wenn im Folgenden von "CPU" gesprochen wird, dann gilt diese Bezeichnung sowohl für Zentralbaugruppen des Automatisierungssystems S7-1500, als auch für Interfacemodule des Dezentralen Peripheriesystems ET 200MP. Beachten Sie auch die folgendermaßen gekennzeichneten Hinweise: Hinweis Ein Hinweis enthält wichtige Informationen zum in der Dokumentation beschriebenen... - Seite 4 Vorwort Copyright-Vermerk der eingesetzten Open Source Software In der Firmware des beschriebenen Produkts wird Open Source Software eingesetzt. Die Open Source Software wird unentgeltlich überlassen. Wir haften für das beschriebene Produkt einschließlich der darin enthaltenen Open Source Software entsprechend den für das Produkt gültigen Bestimmungen.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................3 Wegweiser Dokumentation ........................7 Produktübersicht............................9 Eigenschaften ..........................9 Bedien- und Anzeigeelemente.....................11 Anschließen............................. 13 Stromversorgungsmodul anschließen ..................13 Parameter..............................15 Parameter ............................15 Alarme, Diagnose-, Fehler- und Statusmeldungen .................. 17 Status- und Fehleranzeigen......................17 Diagnosemeldungen ........................19 Alarme............................21 Technische Daten............................ 23 Maßbild.............................. - Seite 6 Inhaltsverzeichnis Stromversorgungsmodul PS 25W 24VDC (6ES7505-0KA00-0AB0) Gerätehandbuch, 01/2013, A5E31825930-AA...
-
Seite 7: Wegweiser Dokumentation
Wegweiser Dokumentation Einleitung Die Dokumentation der Systemfamilien S7-1500 und ET 200MP ist modular aufgebaut und enthält Themen rund um Ihr Automatisierungssystem. Die komplette Dokumentation besteht aus verschiedenen Modulen, die sich in Systemhandbücher, Funktionshandbücher und Gerätehandbücher gliedern. In der folgenden Tabelle finden Sie eine Übersicht der Dokumente, die das vorliegende Gerätehandbuch ergänzen. - Seite 8 Wegweiser Dokumentation Stromversorgungsmodul PS 25W 24VDC (6ES7505-0KA00-0AB0) Gerätehandbuch, 01/2013, A5E31825930-AA...
-
Seite 9: Produktübersicht

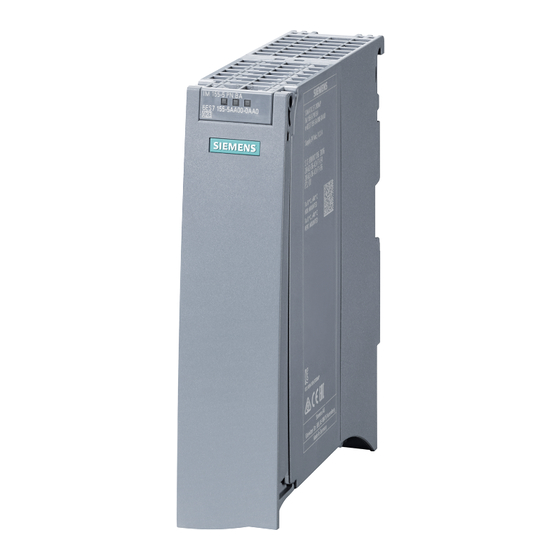

Produktübersicht Eigenschaften Bestellnummer 6ES7505-5KA00-0AB0 Ansicht des Moduls Bild 2-1 Ansicht des Moduls PS 25W 24VDC Stromversorgungsmodul PS 25W 24VDC (6ES7505-0KA00-0AB0) Gerätehandbuch, 01/2013, A5E31825930-AA... - Seite 10 Produktübersicht 2.1 Eigenschaften Eigenschaften Das Stromversorgungsmodul PS 25W 24VDC ermöglicht die Verwendung zusätzlicher Module. Das Stromversorgungsmodul hat folgende Eigenschaften: ● Technische Eigenschaften – Eingangsnennspannung 24 VDC (SELV) – Ausgangsleistung 25 W – Netzausfallüberbrückung – Funktionale Potentialtrennung zum Bus ● Unterstützte Funktionen –...
-
Seite 11: Bedien- Und Anzeigeelemente
Produktübersicht 2.2 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente Das folgende Bild zeigt die Bedien- und Anschlusselemente der PS 25W 24VDC hinter der Frontklappe und den Netzanschluss-Stecker. ① LED-Anzeigen über den aktuellen Betriebszustand und Diagnosestatus der PS ② Ein-/Ausschalter ③ Anschluss für die Spannungsversorgung über den Netzanschluss-Stecker ④... - Seite 12 Produktübersicht 2.2 Bedien- und Anzeigeelemente Stromversorgungsmodul PS 25W 24VDC (6ES7505-0KA00-0AB0) Gerätehandbuch, 01/2013, A5E31825930-AA...
-
Seite 13: Anschließen
Anschließen Stromversorgungsmodul anschließen Netzanschluss WARNUNG Installationsanweisungen Es kann der Tod oder eine schwere Körperverletzung eintreten. Beachten Sie beim Anschluss des Stromversorgungsmoduls die allgemeinen Installationsanweisungen, die in Ihrem Land gültig sind. Sichern Sie die Netzanschluss-Leitungen entsprechend ihres Leitungsquerschnitts ab. Für den Netzanschluss des Stromversorgungsmoduls mit dem Netzanschluss-Stecker gilt Folgendes: ●... - Seite 14 Referenz Informationen zur Montage des Stromversorgungsmoduls und zum Verdrahten des Netzanschluss-Steckers finden Sie im Systemhandbuch Automatisierungssystem S7-1500 (http://support.automation.siemens.com/WW/view/de/59191792) Für den Einsatz von Laststromversorgungen empfehlen wir die Geräte aus unserer SITOP- Familie. Informationen zum Anschließen finden Sie in der Dokumentation der Laststromversorgung.
-
Seite 15: Parameter
Parameter Parameter Parameter der PS 25W 24VDC Bei der Parametrierung des Moduls mit STEP 7 legen Sie die Eigenschaften des Moduls über verschiedene Parameter fest. Die einstellbaren Parameter finden Sie in der nachfolgenden Tabelle. Bei der Parametrierung im Anwenderprogramm werden die Parameter mit der Anweisung WRREC (Umparametrieren im RUN) an das Modul übertragen, siehe Kapitel Parameterdatensatz (Seite 27) Tabelle 4- 1 Einstellbare Parameter und deren Voreinstellung... - Seite 16 Parameter 4.1 Parameter Stromversorgungsmodul PS 25W 24VDC (6ES7505-0KA00-0AB0) Gerätehandbuch, 01/2013, A5E31825930-AA...
-
Seite 17: Alarme, Diagnose-, Fehler- Und Statusmeldungen
Alarme, Diagnose-, Fehler- und Statusmeldungen Status- und Fehleranzeigen Einleitung Die Diagnose durch LEDs stellt ein erstes Hilfsmittel zur Eingrenzung von Fehlern dar. Um den Fehler weiter einzugrenzen, werden Sie in der Regel die Anzeige des Baugruppenzustands in STEP 7 oder den Diagnosepuffer der CPU auswerten. Dort finden Sie Klartextinformationen zum aufgetretenen Fehler. -
Seite 18: Bedeutung Der Led-Anzeigen
Alarme, Diagnose-, Fehler- und Statusmeldungen 5.1 Status- und Fehleranzeigen Bedeutung der LED-Anzeigen In der nachfolgenden Tabelle finden Sie die Bedeutung der Status- und Fehleranzeigen erläutert. Abhilfemaßnahmen für Diagnosemeldungen finden Sie im Kapitel Diagnosemeldungen (Seite 19) Tabelle 5- 1 Status und Fehleranzeigen RUN/ERROR/MAINT Bedeutung Abhilfe ERROR... -
Seite 19: Diagnosemeldungen
Alarme, Diagnose-, Fehler- und Statusmeldungen 5.2 Diagnosemeldungen Diagnosemeldungen Diagnosemeldungen Nachfolgende Tabelle zeigt die Bedeutung der Diagnosemeldungen und mögliche Abhilfemaßnahmen für die jeweilige Ursache. Dass eine Diagnosemeldung ausgelöst wurde, erkennen Sie auch direkt an der PS an einem der folgenden "LED-Bilder" ●... -
Seite 20: Erläuterung Der Reaktionen
Alarme, Diagnose-, Fehler- und Statusmeldungen 5.2 Diagnosemeldungen Diagnosemeldung Fehler- Bedeutung Reak- Abhilfemaßnahmen code tion Dez. Hex. Sicherheitsab- 011D Ein zuverlässiger Betrieb der Umgebungsbedingungen überprüfen. schaltung Baugruppe ist nicht mehr PS von der Netzversorgung trennen. gewährleistet. Vor Wiedereinschalten der PS 1 Minute warten. Maintenance Schalter 010C... -
Seite 21: Alarme
● Defekt Reaktionen auf einen Diagnosealarm Die Reaktion der CPU auf einen Diagnosealarm finden Sie im Funktionshandbuch Systemdiagnose (http://support.automation.siemens.com/WW/view/de/59192926). Detaillierte Informationen zum Fehlerereignis erhalten Sie im Diagnosealarm-OB mit der Anweisung "RALRM" (Alarmzusatzinfo lesen) und in der Online-Hilfe von STEP 7. - Seite 22 Alarme, Diagnose-, Fehler- und Statusmeldungen 5.3 Alarme Stromversorgungsmodul PS 25W 24VDC (6ES7505-0KA00-0AB0) Gerätehandbuch, 01/2013, A5E31825930-AA...
-
Seite 23: Technische Daten
Technische Daten Technische Daten der PS 25W 24VDC 6ES7505-0KA00-0AB0 Produkttyp-Bezeichnung PS 25W 24VDC Allgemeine Informationen HW-Erzeugnisstand Firmware-Version V1.0.0 Engineering mit STEP 7 TIA-Portal projektierbar/integriert ab V12.0 / V12.0 Version STEP 7 projektierbar/integriert ab Version ab V5.5 SP3 FH-Technik Redundanz Redundanzfähig •... - Seite 24 Technische Daten 6ES7505-0KA00-0AB0 Potenzialtrennung Ja; Potenzialtrennung für max. AC 60 V/DC 75 V primär/sekundär • (Basisisolation) Isolation Isolation geprüft mit DC 707 V (Type Test) Störfestigkeit gegen Stoßspannungen (Surge) Ja; +/- 1 kV (nach IEC 61000-4-5; 1995; Surge auf den Versorgungsleitungen nach IEC •...
-
Seite 25: Maßbild
Maßbild Maßbild Maßbild der PS 25W 24VDC In diesem Anhang finden Sie das Maßbild des Stromversorgungsmoduls montiert auf einer Profilschiene und mit Schirmbügel. Die Maße müssen Sie berücksichtigen bei der Montage in Schränke, in Schalträumen usw. Bild A-1 Maßbild des Moduls PS 25W 24VDC Stromversorgungsmodul PS 25W 24VDC (6ES7505-0KA00-0AB0) Gerätehandbuch, 01/2013, A5E31825930-AA... - Seite 26 Maßbild A.1 Maßbild Dieses Bild zeigt die Maße des Moduls mit geöffneter Frontklappe. Bild A-2 Maßbild des Moduls PS 25W 24VDC in Seitenansicht mit geöffneter Frontklappe Stromversorgungsmodul PS 25W 24VDC (6ES7505-0KA00-0AB0) Gerätehandbuch, 01/2013, A5E31825930-AA...
-
Seite 27: Parameterdatensatz
