GRUNDIG Service

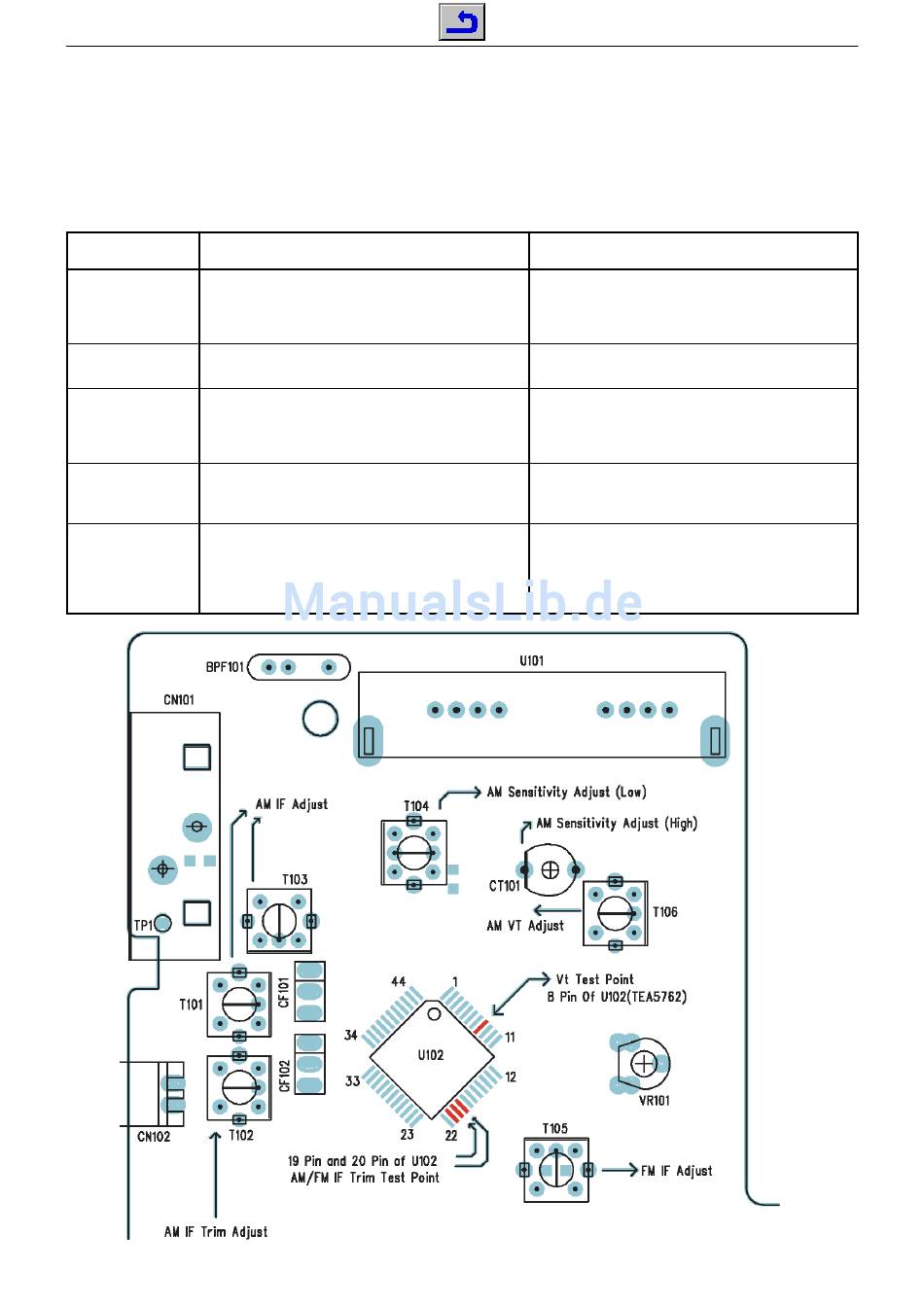

Abgleichvorschriften
Tuner
Messgeräte: Mess-Sender, Oszilloskop, Digital-Voltmeter
Abgleich
1. AM-ZF AM, 522kHz;
Mess-Sender 450kHz über Loop-Antennen ankoppeln;
Ue > 60dBµV;
Oszilloskop an Kopfhörerausgang.
2. AM-Oszillator AM, 1620kHz;
Digital-Voltmeter an Pin 8 U102.
3. AM-Vorkreis AM, 603kHz/1404kHz;
Mess-Sender über Loop-Antennen ankoppeln;
Ue > 50dBµV; f
Oszilloskop an Kopfhörerausgang.
4. AM-AFC AM, 522kHz;
Mess-Sender 450kHz über Loop-Antennen ankoppeln;
Digital-Voltmeter zwischen Pin 19 und Pin 20 von U102.
5. FM-Det. FM, 87,5MHz;
Mess-Sender 10,7MHz an FM-Antennen-Eingang;
Pin 21 von U102 mit Masse (GND) verbinden.
Digital-Voltmeter zwischen Pin 19 und Pin 20 von U102.
Vorbereitung
= 1kHz;
mod
2 - 1
Abgleichvorgang
Mit T101 und T103 auf Maximum abgleichen.
±
Mit T106 auf 1,1V 0,2V abgleichen.
Wechselweise mit T104 bei 603kHz und mit CT101 bei
1404kHz auf Maximum abgleichen.
±
Mit T102 auf 0V 1mV abgleichen.
±
Mit T105 auf 0V 1mV abgleichen.
SCENOS UMS 4400 DVD
