Connection Method of Function Controller
Schalten Sie vor der Montage der Funktionssteuerung immer den Netzstrom ab und halten Sie sich an die
folgenden Montageanleitungen.
1

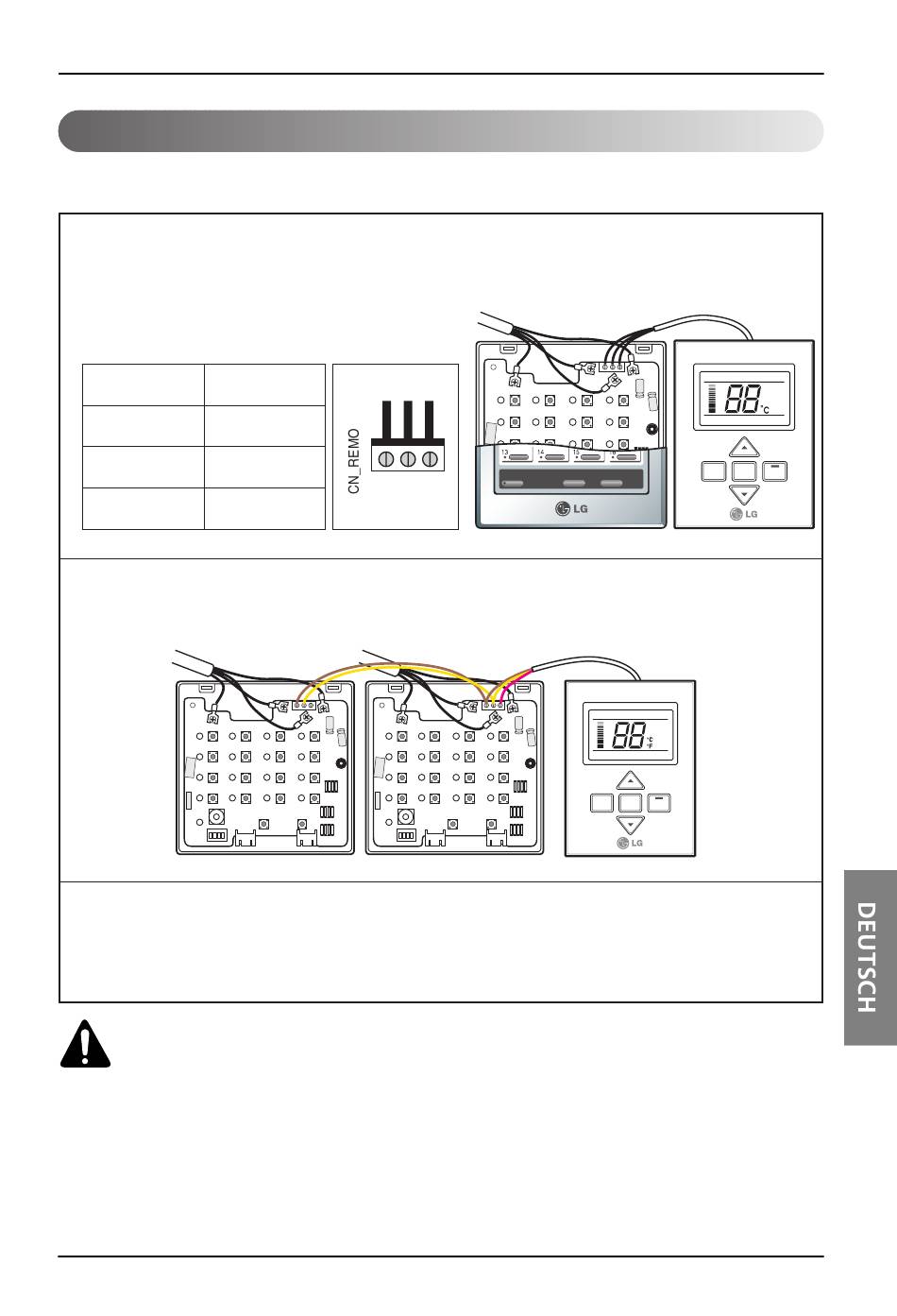

Schließen Sie die Funktionssteuerung wie in der rechten Abbildung an. Beachten Sie dabei, dass die
Angaben unterhalb der CN_REMO-Anschlussleiste der Zentralsteuerung mit den Farben der Kabel der
Funktionssteuerung übereinstimmen.
Zentralsteuerung
CN_REMO
Funktionssteuerung
RD-Anschluss
(12V)
YL-Anschluss
(Signal)
BR-Anschluss
(Masse)
2
Schließen Sie zur Verbindung mit der Zentralsteuerung das rote und das braune Kabel an den
entsprechenden CN_REMO-Anschlüssen der Zentralsteuerung an, wie in der rechten Abbildung gezeigt.
3
Verschließen Sie das Gehäuse der Zentralsteuerung, schließen Sie das Gerät am Netzstrom an und
überprüfen Sie die Funktion.
Vorsicht
1. Die zwischen den Funktionssteuerungen angeschlossenen Kabel dienen zum Datenaustausch mit der
Zentralsteuerung.
2. Falls Verlängerungskabel eingesetzt werden müssen, verwenden Sie ausschließlich abgeschirmte
3P-0,75-Kabel.
3. Die Kabellänge darf einen Meter nicht überschreiten.
4. Bei unsachgemäßer Verkabelung könnte das Gerät beschädigt oder beim Anschluss an das Netz nicht
ordnungsgemäß betrieben werden.
Kabel der
Rot
Gelb
BR YL
BR
YL RD
Grau
Benutzerhandbuch und Montageanleitung 9
RD
PQRCHCS0
Vor dem Betrieb
PQRCHCS0
Defrost
Preheat Out door
Slo
Lo
Med
Hi
Po
Cooling Heating Auto Dry Fan
FAN
MODE
SPEED
Defrost
Preheat Out door
Slo
Room Temp
Lo
Total on
Med
Central Run
Hi
Po
Cooling Heating Auto Dry Fan
FAN
MODE
SEARCH
SPEED
Room Temp
Total on
Central Run
SEARCH
