Vor dem Betrieb

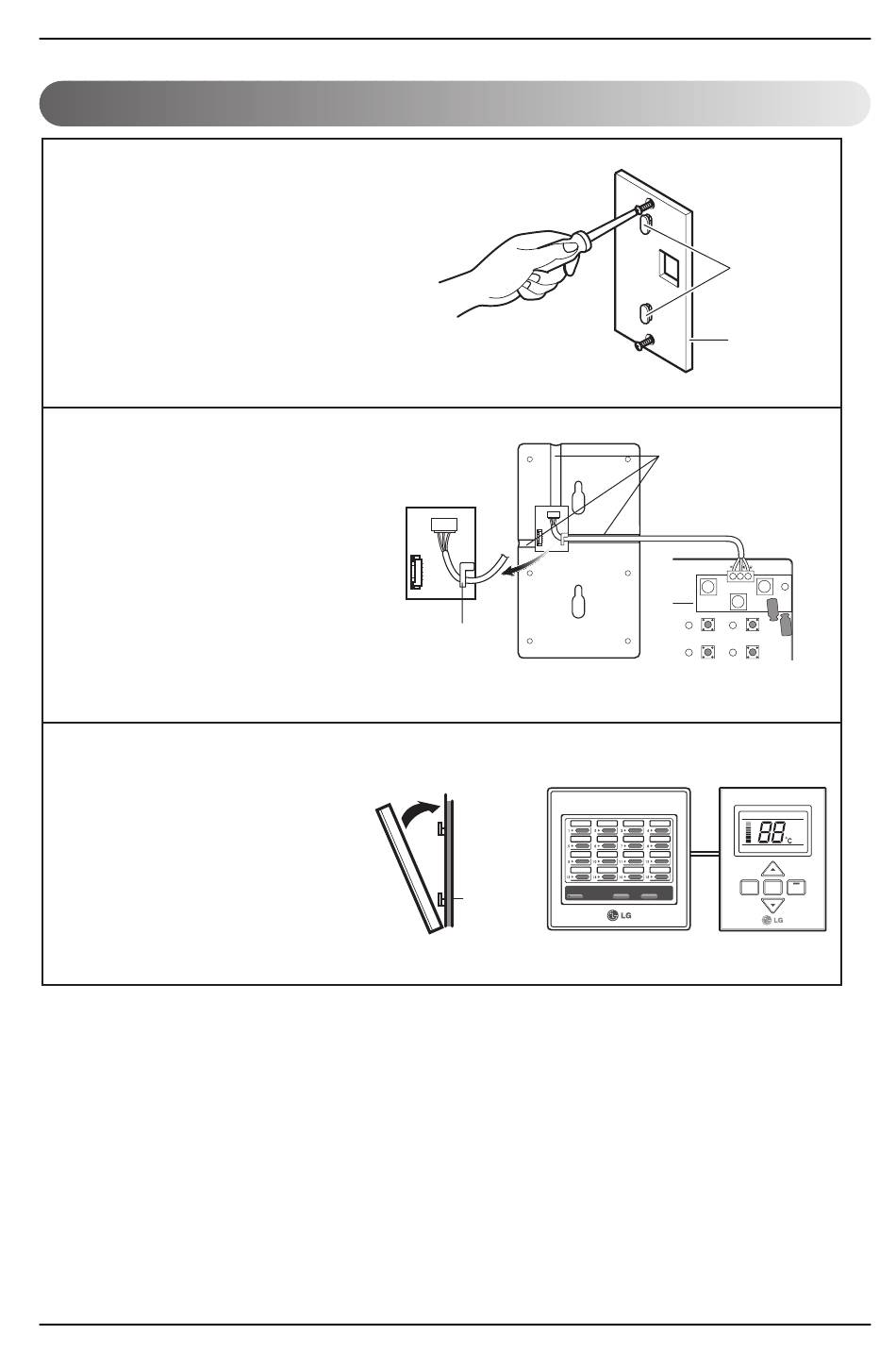

Method of Installation
1
Wählen Sie einen Montageort für die Funktionssteuerung und
montieren Sie sie mit den Montageschrauben durch die
Schraubenlöcher in der Montageplatte der Steuerung.
2
Schlie©¨en Sie die Anschlusskabel nach
dem Anschlussplan der
Funktionssteuerung an die
Zentralsteuerung an (s. Seite 12).
Bei Auslieferung ist das Gerät nur mit der
Funktionssteuerung verbunden.
Verwenden Sie zur Befestigung des
Anschlusskabels die Kabelaufhängung
sowie die Kabelöffnung.
3
Setzen Sie die Nut auf der
Rückseite der Funktionssteuerung
in die Aufhängung der
Funktionssteuerung ein, so dass
das Gerät fest sitzt.
8 Funktionssteuerung
Nut
Funktionssteuerung
Befestigung der
Funktionssteuerung
Montage-
platte
Kabelöffnung
Rückseite der
Abbildung der fertigen Montage
Aufhängung
der Funktions-
steuerung
Montage-
platte
Zentral-
steuerung
PQRCHCS0
Defrost
Preheat Out door
Slo
Room Temp
Lo
Total on
Med
Central Run
Hi
Po
Cooling Heating Auto Dry Fan
FAN
MODE
SEARCH
SPEED
