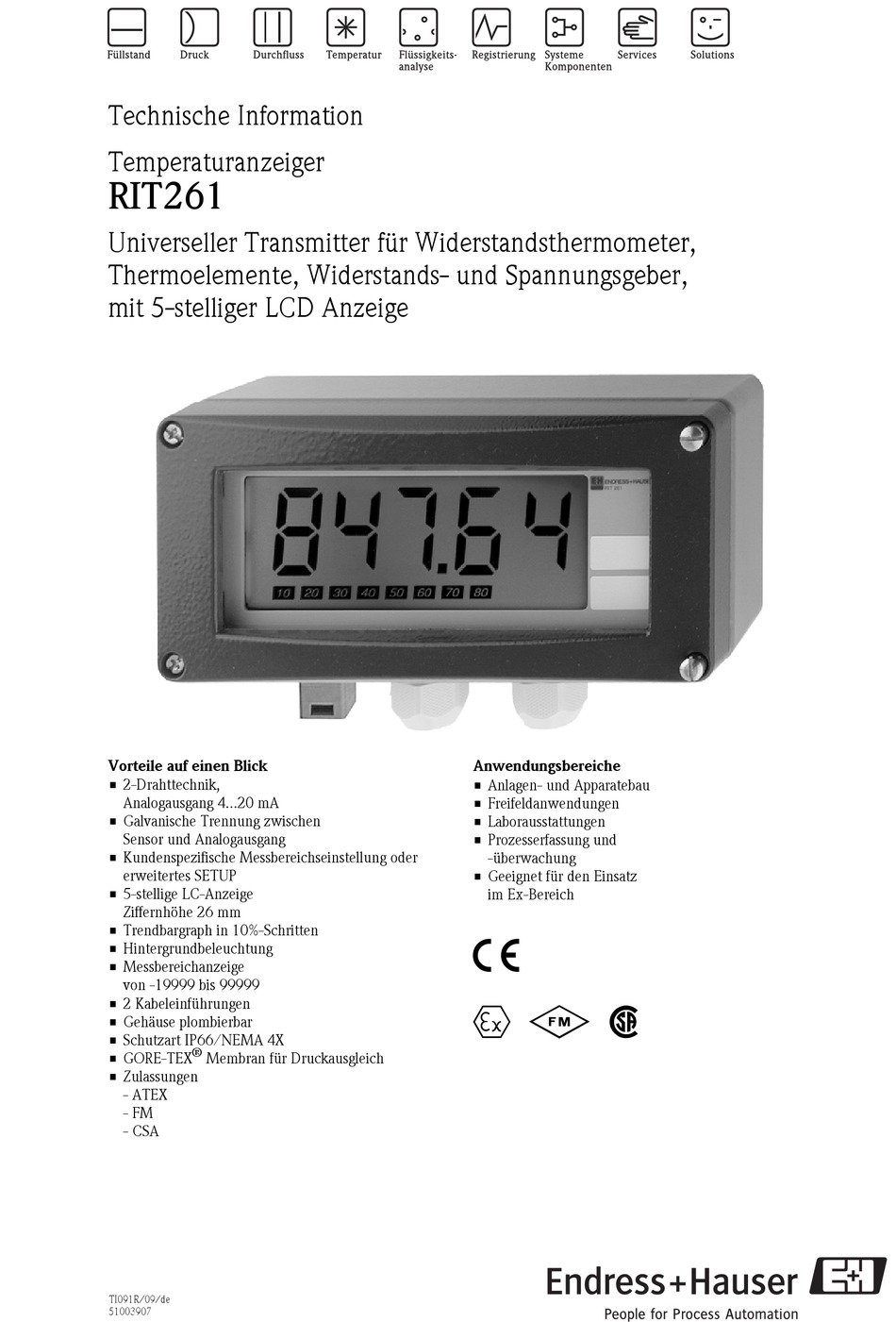

Technische Information
Temperaturanzeiger
RIT261
Universeller Transmitter für Widerstandsthermometer,
Thermoelemente, Widerstands- und Spannungsgeber,
mit 5-stelliger LCD Anzeige
Vorteile auf einen Blick
• 2-Drahttechnik,
Analogausgang 4...20 mA
• Galvanische Trennung zwischen
Sensor und Analogausgang
• Kundenspezifische Messbereichseinstellung oder
erweitertes SETUP
• 5-stellige LC-Anzeige
Ziffernhöhe 26 mm
• Trendbargraph in 10%-Schritten
• Hintergrundbeleuchtung
• Messbereichanzeige
von -19999 bis 99999
• 2 Kabeleinführungen
• Gehäuse plombierbar
• Schutzart IP66/NEMA 4X
®
• GORE-TEX
Membran für Druckausgleich
• Zulassungen
- ATEX
- FM
- CSA
TI091R/09/de
51003907
Anwendungsbereiche
• Anlagen- und Apparatebau
• Freifeldanwendungen
• Laborausstattungen
• Prozesserfassung und
-überwachung
• Geeignet für den Einsatz
im Ex-Bereich
4
0 2 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RIT261
Inhaltszusammenfassung für Endress+Hauser RIT261
- Seite 1 Technische Information Temperaturanzeiger RIT261 Universeller Transmitter für Widerstandsthermometer, Thermoelemente, Widerstands- und Spannungsgeber, mit 5-stelliger LCD Anzeige Vorteile auf einen Blick Anwendungsbereiche • 2-Drahttechnik, • Anlagen- und Apparatebau Analogausgang 4...20 mA • Freifeldanwendungen • Galvanische Trennung zwischen • Laborausstattungen Sensor und Analogausgang •...
-
Seite 2: Arbeitsweise Und Systemaufbau
Beispiel für einen Einsatzbereich des Temperaturanzeigers Temperaturanzeiger zur elektronischen Erfassung, Umformung und Anzeige, in der industriellen Temperatur- messung. Messeinrichtung Der Temperaturanzeiger (RIT261) besteht aus zwei Hauptkomponenten, ® a) dem Temperaturtransmitter (iTEMP PCP TMT181 oder iTEMP HART TMT182) als Zweidrahtmessum- former mit Analogausgang, Messeingang für Widerstandsthermometer und Widerstandsgeber in 2-, 3- oder 4- Leiteranschluss, Thermoelemente und Spannungsgeber. -
Seite 3: Ausgangskenngrößen
RIT261 Bezeichnung Messbereichsgrenzen min. Messspanne 10... 400 Ω 10 Ω Widerstandsgeber Widerstand (Ω) 10...2000 Ω 100 Ω B (PtRh30-PtRh6) 0 bis +1820 °C (32 bis 3308 °F) 500 K C (W5Re-W26Re) 0 bis +2320 °C (32 bis 4208 °F) 500 K D (W3Re-W25Re) 0 bis +2495 °C (32 bis 4523 °F) -
Seite 4: Messgenauigkeit
RIT261 Hilfsenergie Elektrische Anschlüsse Versorgungsspannung = 11,5...35,0 V, Verpolungsschutz ≤ 3 V bei U ≥ 13 V, f Restwelligkeit Zul. Restwelligkeit U = 1 kHz max. ∅ Kabeleinführung 2 x Kabelverschraubung, Klemmbereich 5-10 mm alternativ: 2 x NPT-Anschluss ½" Messgenauigkeit... -
Seite 5: Einbaubedingungen
RIT261 ≤ ± 0,01%/V Abweichung von 24 V Einfluss der Versorgungs- spannung (Analogausgang) Einfluss der • Widerstandsthermometer (RTD): = ± (15 ppm/K * max. Messbereich + 50 ppm/K * eingestellter Messbereich) * ∆ ϑ Umgebungstemperatur • Widerstandsthermometer Pt100: (Temperaturdrift) = ± (15 ppm/K * (Messbereichsendwert + 200) + 50 ppm/K * eingestellter Messbereich) * ∆ ϑ... -
Seite 6: Konstruktiver Aufbau
RIT261 Elektromagnetische Störaussendung Verträglichkeit (EMV) Nach EN 55011 Gruppe 1, Klasse B Störfestigkeit • ESD nach IEC 61000-4-2, 6 kV/ 8 kV Elektromagnetische Felder nach IEC 61000-4-3, 10 V/m • Burst (Versorgung) nach IEC 61000-4-4, 4 kV • Surge nach IEC 61000-4-5, 1 kV •... -
Seite 7: Anzeige- Und Bedienoberfläche
Ausgangssignal (4...20/20...4 mA), digitales Filter (Dämpfung), Offset, Messtellenbezeichnung (8 Zeichen), Ausgangssimulation Zertifikate und Zulassungen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinie 89/336/EWG. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung • ATEX II 2(1)G EEx ia IIC T6 •... - Seite 8 RIT261 Bestellinformationen Questionnaire Endress+Hauser...
- Seite 9 RIT261 Produktübersicht RIT261, Temperaturanzeiger RIT261, Feld Stromschleifen gespeist. Anzeige LC, 5-stellig, Ziffernhöhe 26mm. Bargraph -10...110%. 1 Kanal, Kopftransmitter eingebaut. Gehäuse: Alu, IP66 NEMA4x. Anzeige hinterleuchtet. Zulassung: Ex-freier Bereich ATEX II2(1)G EEx ia IIC T4/T5/T6 FM IS, NI, DIP/I,II,III/1+2 Gr.ABCDEFG CSA Cl.I, Div 1, Gr.ABCD T6 ATEX II3G EEx nA IIC T4/T5/T6 Kabeleinführung:...
-
Seite 10: Ergänzende Dokumentationen
TXU10-: Konfigurationskit für PC-programmierbare Transmitter, Setup-Programm+Schnittstellenkabel für PC mit USB-Port Bestellnummer: "TXU10-" Ergänzende Dokumentationen • Betriebsanleitung Temperaturanzeiger RIT261 (KA125R/09/a3) • Technische Information Temperaturkopftransmitter iTEMP PCP TMT181 (TI070R/09/de) • Betriebsanleitung Temperaturkopftransmitter iTEMP PCP TMT181 (BA100R/09/a3) • Technische Information Feldanzeiger RIA261 (TI083R/09/de) •... - Seite 12 Technische Änderungen vorbehalten Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG Berlin GmbH+Co. KG Information Feldservice Lehnergasse 4 Sternenhofstraße 21 Hannover Colmarer Str. 6 Auftrag Ersatzteile/Reparatur 1230 Wien 4153 Reinach/BL 1...
