Einbau
Nr.
2 Reduzierplatte (inkl. Fühungsdrahtoption)
3 Feder, SUS304 (inkl. Fühungsdrahtoption)
4 Klemmhülse, SUS316 (inkl. Fühungsdrahtoption)
5 Wartungskammer
6 Tank
7 Messdraht
8 Führungsdraht, SUS316 (inkl. Fühungsdrahtoption)
9 Verdränger mit Ringen (inkl. Fühungsdrahtoption)
10 Montageösenplatte, SUS304 (inkl. Fühungsdrahtoption)
11 Schweißstelle
12 Drahtring, SUS316L
13 Flansch
5.2 Einbau des Geräts
Der NMS8x wird in zwei verschiedenen Verpackungen ausgeliefert – abhängig von der Mon-
tageart des Verdrängers.
• Bei der "All-in-One"-Vorgehensweise wird der Verdränger am Messdraht des NMS8x mon-
tiert.
• Wird der Verdränger dagegen separat ausgeliefert, muss der Verdränger am Messdraht im
Inneren des NMS8x montiert werden.

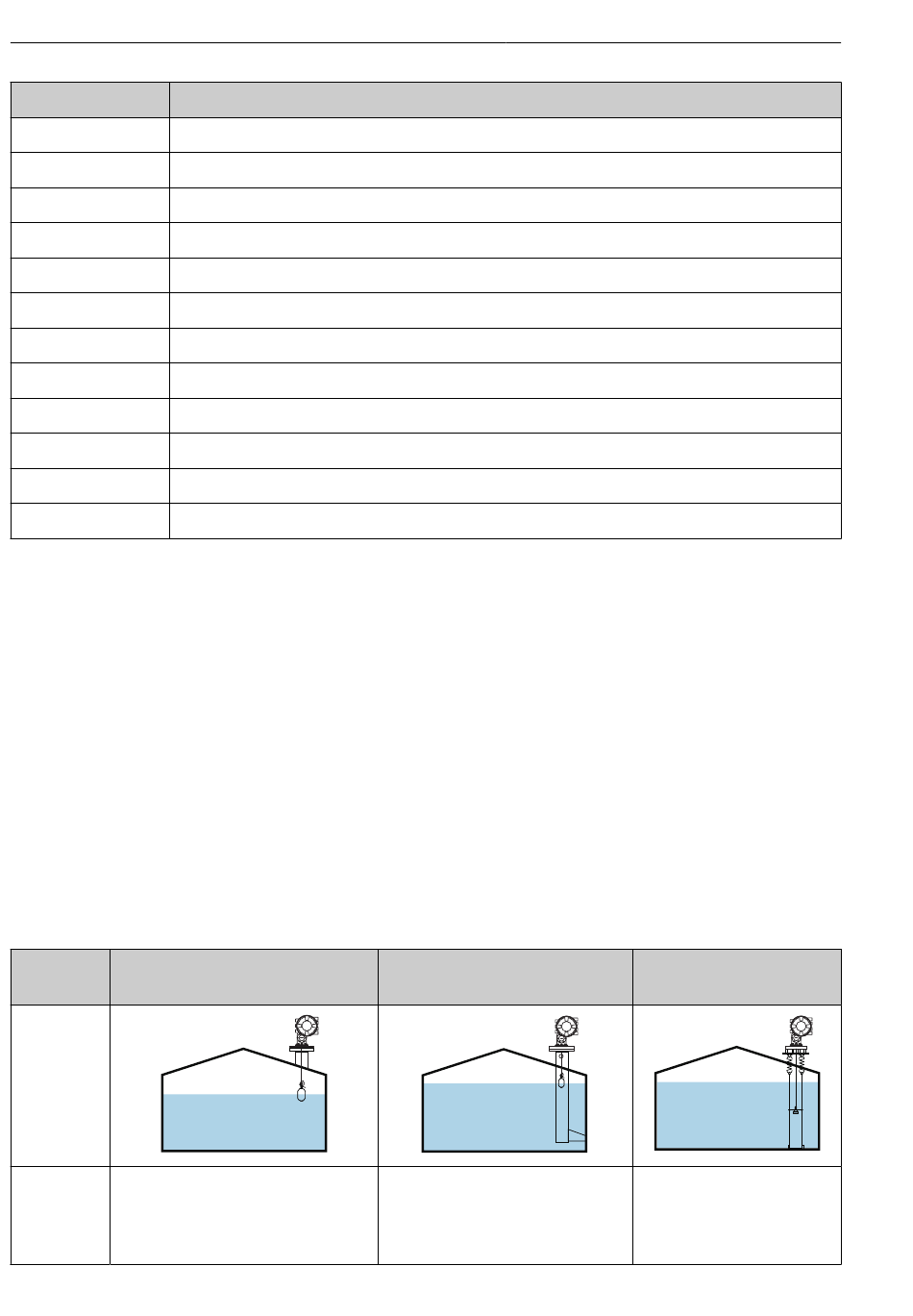

5.2.1 Mögliche Einbaumethoden
Folgende Einbaumethoden sind für den NMS8x möglich:
• Montage ohne Führungssystem
• Montage mit Schwallrohr
• Montage mit Führungsdraht
Montage- Ohne Führungssystem
optionen (Montage im freien Raum)
Tanktyp
Einbautyp • All-in-One
• Verdränger separat geliefert
• Verdrängereinbau über das Kalib-
rierfenster
14
Beschreibung
Mit Schwallrohr
• All-in-One
• Verdränger separat geliefert
• Verdrängereinbau über das
Kalibrierfenster
Proservo NMS81
Mit Führungsdraht
Verdränger separat geliefert
