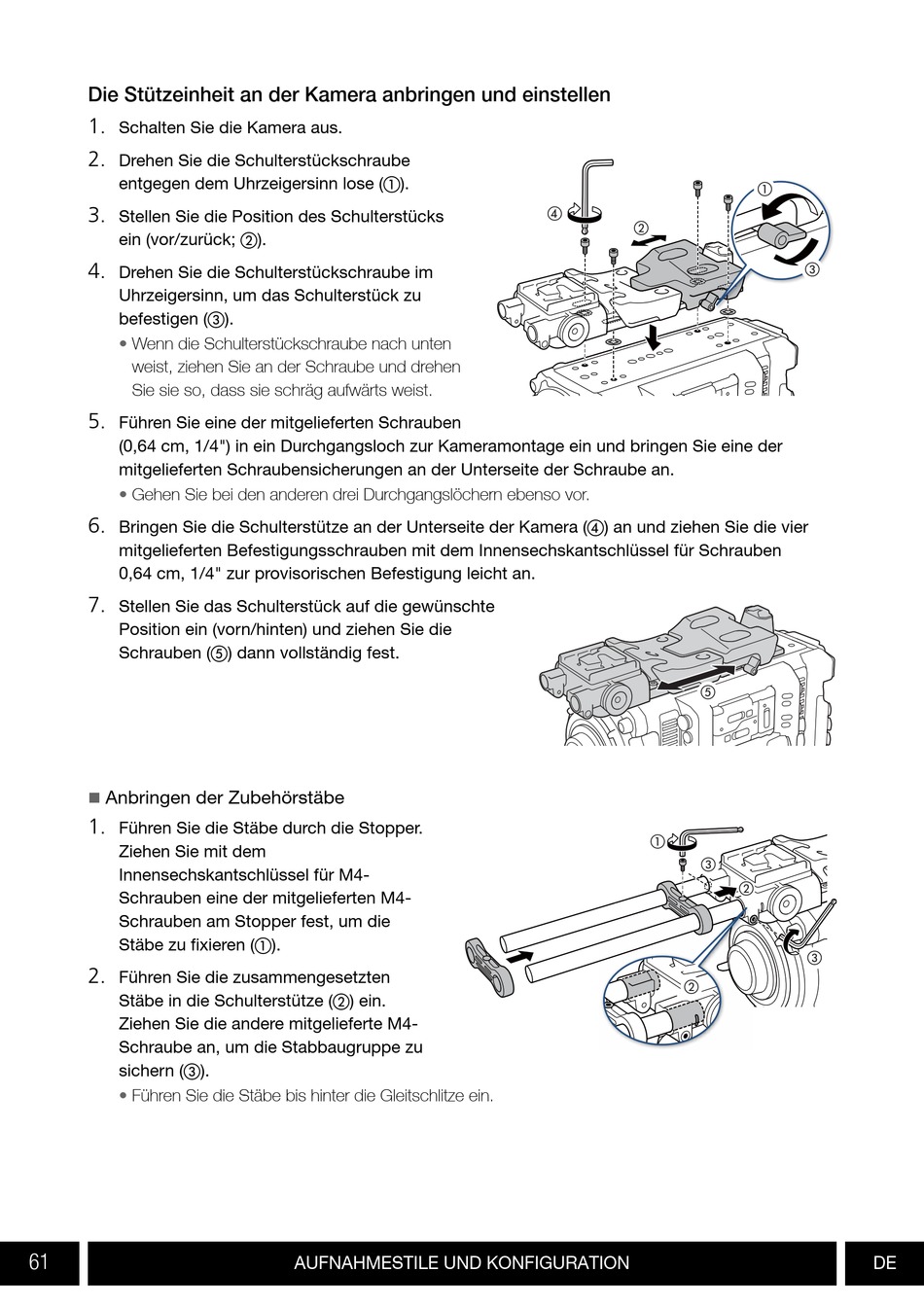

Die Stützeinheit an der Kamera anbringen und einstellen
1.
Schalten Sie die Kamera aus.
2.
Drehen Sie die Schulterstückschraube
entgegen dem Uhrzeigersinn lose ( ).
3.
Stellen Sie die Position des Schulterstücks
ein (vor/zurück;
4.
Drehen Sie die Schulterstückschraube im
Uhrzeigersinn, um das Schulterstück zu
befestigen ( ).
• Wenn die Schulterstückschraube nach unten
weist, ziehen Sie an der Schraube und drehen
Sie sie so, dass sie schräg aufwärts weist.
5.
Führen Sie eine der mitgelieferten Schrauben
(0,64 cm, 1/4") in ein Durchgangsloch zur Kameramontage ein und bringen Sie eine der
mitgelieferten Schraubensicherungen an der Unterseite der Schraube an.
• Gehen Sie bei den anderen drei Durchgangslöchern ebenso vor.
6.
Bringen Sie die Schulterstütze an der Unterseite der Kamera ( ) an und ziehen Sie die vier
mitgelieferten Befestigungsschrauben mit dem Innensechskantschlüssel für Schrauben
0,64 cm, 1/4" zur provisorischen Befestigung leicht an.
7.
Stellen Sie das Schulterstück auf die gewünschte
Position ein (vorn/hinten) und ziehen Sie die
Schrauben ( ) dann vollständig fest.

Anbringen der Zubehörstäbe
1.
Führen Sie die Stäbe durch die Stopper.
Ziehen Sie mit dem
Innensechskantschlüssel für M4-
Schrauben eine der mitgelieferten M4-
Schrauben am Stopper fest, um die
Stäbe zu fixieren ( ).
2.
Führen Sie die zusammengesetzten
Stäbe in die Schulterstütze ( ) ein.
Ziehen Sie die andere mitgelieferte M4-
Schraube an, um die Stabbaugruppe zu
sichern ( ).
• Führen Sie die Stäbe bis hinter die Gleitschlitze ein.
61
).
AUFNAHMESTILE UND KONFIGURATION DE
