Levelflex FMP55 HART
6.2.2

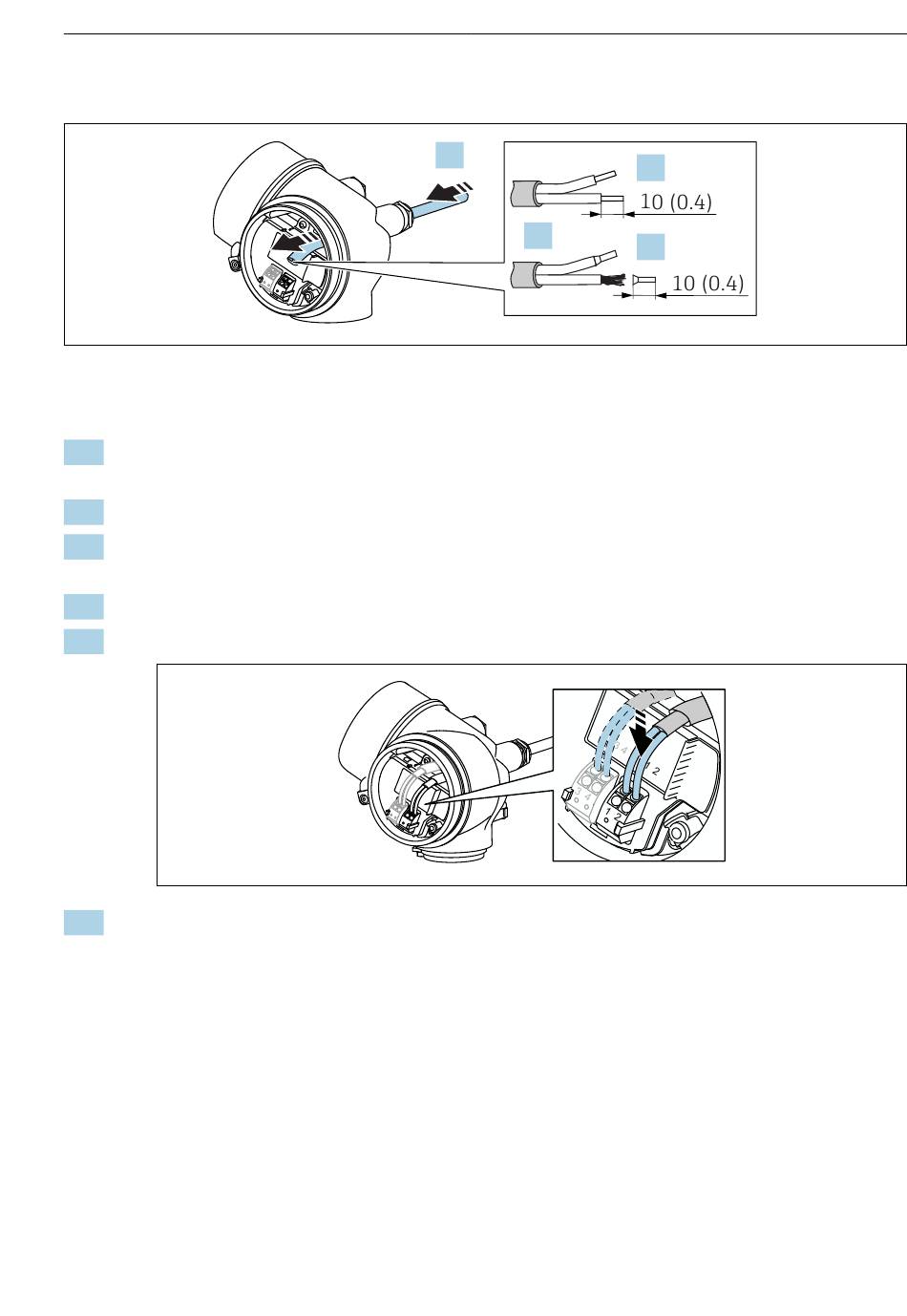

Anschliessen
14
Maßeinheit: mm (in)
1.
Kabel durch die Kabeleinführung schieben. Dichtungsring nicht aus der Kabeleinfüh-
rung entfernen, um Dichtheit zu gewährleisten.
2.
Kabelmantel entfernen.
3.
Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen
anbringen.
4.
Kabelverschraubungen fest anziehen.
5.
Kabel gemäß Klemmenbelegung anschließen.
6.
Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme ver-
binden.
6.2.3
Steckbare Federkraftklemmen
Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss über steckbare Federkraftklemmen. Starre Leiter oder flexible Leiter mit Aderend-
hülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt werden
und kontaktieren dort selbständig.
Endress+Hauser
1.
2.
Elektrischer Anschluss
3.
3.
A0036418
A0034682
25
