Elektromagnetische Verträg-
lichkeit (EMV)
Prozesstemperaturbereich
Prozessdruckbereich
Bauform, Maße
Variable Abmessungen:
Position
Beschreibung
IL
Einstecklänge Messeinsatz
L
Schutzrohrlänge L = Gesamtlänge (U+T)
T
Schaftlänge: variabel bzw. vordefiniert, abhängig von der Bauform (siehe auch in den jeweiligen Tabellenangaben)
U
Eintauchlänge: variabel, je nach Konfiguration
8
Unterschiedliche Einschraublängen im Anschlusskopfgewinde für M24x1,5 und NPT ½"
1
Metrisches Gewinde M24x1,5 für TA30 und TA20EB
2
Konisches Gewinde NPT ½" für TA30EB
3
M10x1 Adapter für Mignon-Anschlusskopf
ØID
Messeinsatz Durchmesser: 6 mm (0,24 in)
16
Abhängig vom verwendeten Kopftransmitter. Details siehe in den Technischen Informationen.
Prozess
Abhängig vom Sensortyp und dem eingesetzten Material, max.
–200 ... +1 100 °C (–328 ... +2 012 °F).
P
= 50 bar (725 psi)
max.
Der maximal mögliche Prozessdruck ist abhängig von verschiedenen Einflüssen, z. B. Bauform, Pro-
zessanschluss und -temperatur. Maximal mögliche Prozessdrücke für die jeweiligen Prozessan-
schlüsse siehe Kapitel "Prozessanschluss".

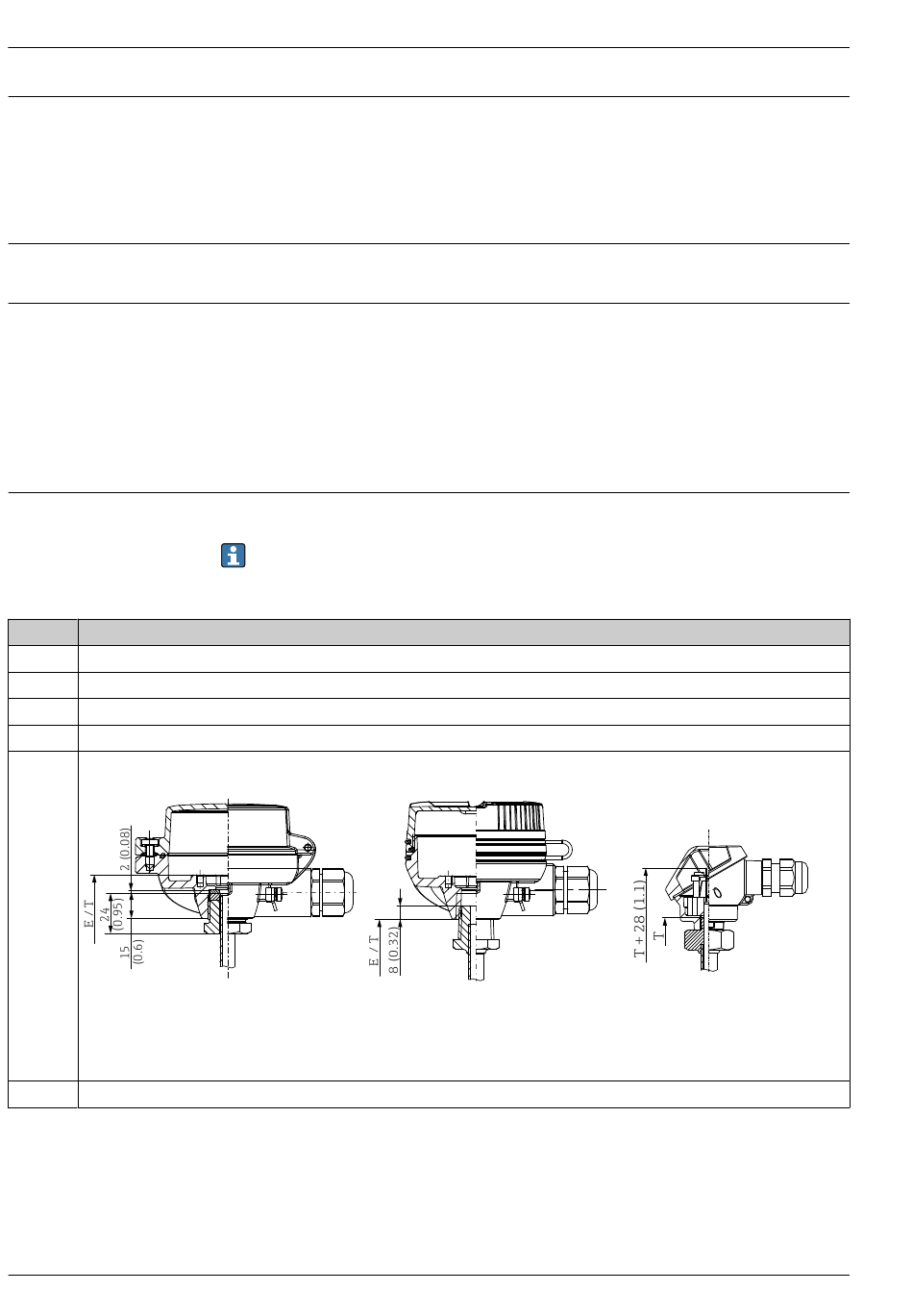

Konstruktiver Aufbau
Alle Angaben in mm (in). Die Bauform des Thermometers ist abhängig von der verwendeten allge-
meinen Bauform.
Diverse Abmessungen, wie z. B. Eintauchlänge U, sind variable Werte und daher in den folgen-
den Abmessungszeichnungen als Zeichnungsposition dargestellt.
1
M24x1.5
2
NPT ½"
iTHERM ModuLine TM101
3
A0038629
