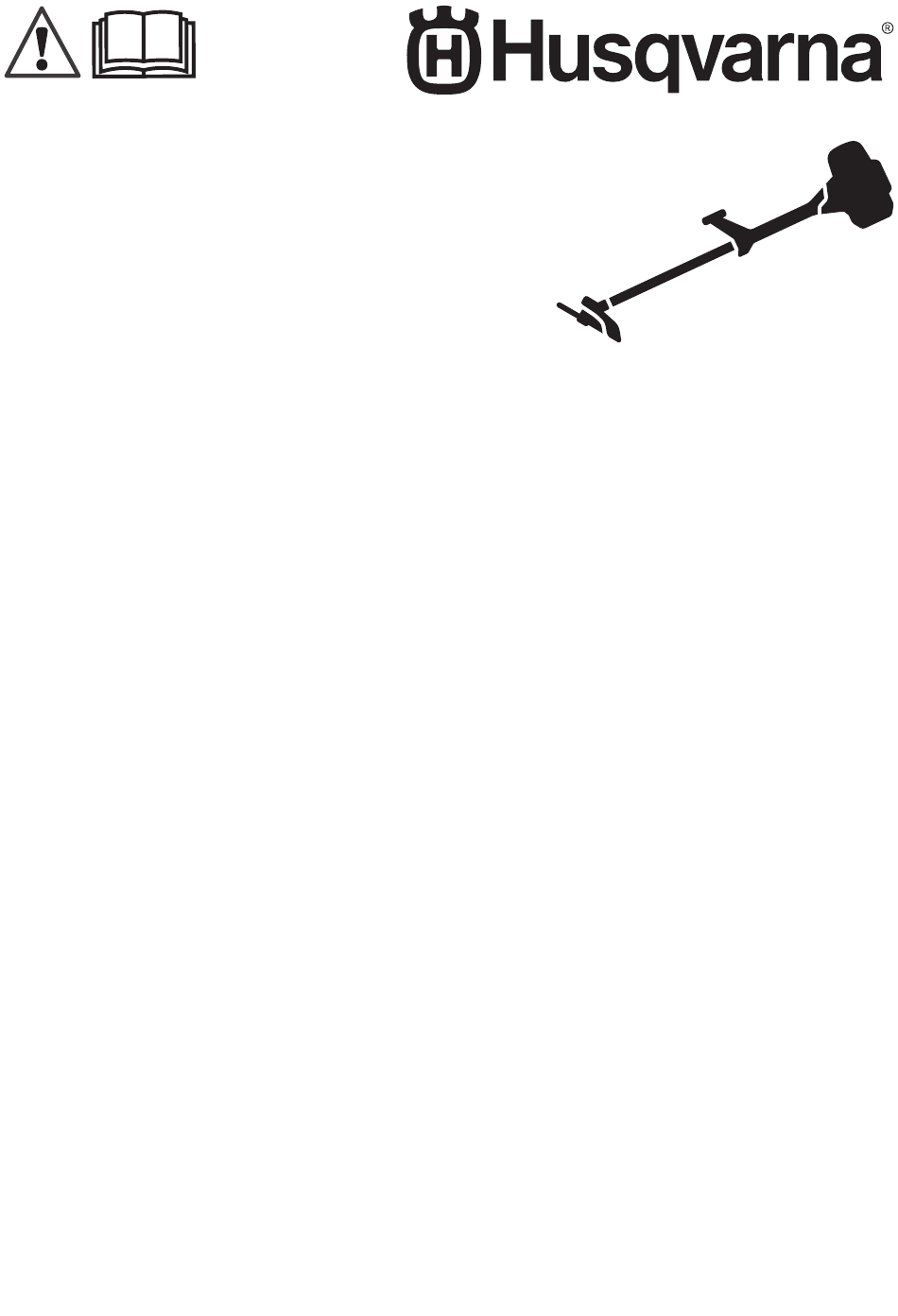

  • Seite 1 545FR, 545FX, 545FXT, 545RX, 545RXT, 545F Bedienungsanweisung 2-38 Navodila za uporabo 39-72...

  • Seite 2: Inhaltsverzeichnis

    Hersteller genehmigt sind. Siehe einer Grasklinge oder einem Trimmerkopf, um 35 . unterschiedliche Arten von Vegetationen zu schneiden. Verwenden Sie das Gerät nicht für andere Zwecke Geräteübersicht 545FR, 545RX,RXT 545F, FX, FXT 14 15 1018 - 009 - 12.05.2022...

  • Seite 3: Symbole Auf Dem Gerät

    1. Grasklinge Tragen Sie einen zugelassenen Augenschutz. 2. Sägeblatt 3. Trimmerkopf 4. Winkelgetriebe Maximale Drehzahl der Abtriebswelle. 5. Einfüllöffnung für Schmierfett, Winkelgetriebe 6. Führungsrohr Dieses Gerät entspricht den geltenden 7. Lenkereinstellung EG-Richtlinien. 8. Gashebel 9. Stoppschalter 10. Startgasknopf 11. Gashebelsperre Dieses Gerät entspricht den geltenden 12.

  • Seite 4: Sicherheit

    Technische Angaben auf Seite 33 und auf dem Etikett angegeben. Nadel für hohe Drehzahl. yyyywwxxxx Auf dem Typenschild ist die Seriennummer ange- geben. yyyy ist das Pro- duktionsjahr, und ww steht Nadel für niedrige Drehzahl. für die Produktionswoche. Hinweis: Weitere Symbole/Aufkleber auf dem Gerät Kraftstoff.

  • Seite 5: Sicherheitshinweise Für Die Montage

    Sicherheitshinweise für den Betrieb • Verwenden Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter Einfluss von Alkohol, Drogen oder Medikamenten stehen. Dies wirkt sich WARNUNG: Lesen Sie die folgenden negativ auf Ihre Sehkraft, Ihre Aufmerksamkeit sowie Warnhinweise, bevor Sie das Gerät Ihr Koordinations- und Urteilsvermögen aus.

  • Seite 6: Persönliche Schutzausrüstung

    z. B. Wurzeln, Steine, Äste und Gräben. Seien Sie Abgase enthalten Kohlenmonoxid, ein geruchloses, vorsichtig, wenn Sie an Hängen arbeiten. giftiges und sehr gefährliches Gas. • Stellen Sie den Motor ab, bevor Sie zu einem neuen Arbeitsbereich wechseln. Bringen Sie immer den Transportschutz an, bevor Sie das Gerät bewegen.

  • Seite 7: Sicherheitsvorrichtungen Am Gerät

    Benutzen Sie kein Gerät mit defekten Sicherheitsvorrichtungen. Überprüfen und warten Sie die Sicherheitsvorrichtungen regelmäßig. Wenn die Sicherheitsvorrichtungen defekt sind, wenden Sie sich an Ihre Husqvarna-Servicewerkstatt. • Nehmen Sie keine Änderungen an den Sicherheitsvorrichtungen vor. Verwenden Sie das Produkt nicht, wenn...
  • Seite 8 So prüfen Sie den Start-/Stopp-Schalter 3. Stellen Sie sicher, dass Sie die einzelnen Teile des Antivibrationssystems korrekt montiert haben. 1. Starten Sie den Motor. 2. Stellen Sie den Start-/Stopp-Schalter auf die Position „Aus“ und stellen Sie sicher, dass der Motor zum Stillstand kommt.

  • Seite 9: Schneidausrüstung

    4. Wenn der Schalldämpfer an Ihrem Gerät ein WARNUNG: Die Schalldämpfer Funkenfängernetz hat, führen Sie eine Sichtkontrolle werden während und nach dem Betrieb – durch. auch im Leerlauf – sehr heiß. Tragen Sie Schutzhandschuhe, um Verbrennungen zu vermeiden. Der Schalldämpfer senkt den Geräuschpegel so weit wie möglich und hält die Abgase des Motors vom Bediener fern.

  • Seite 10: Sicherer Umgang Mit Kraftstoff

    • Verwenden Sie nur zugelassene Rasentrimmerköpfe • Atmen Sie die Kraftstoffdämpfe nicht ein, denn Zubehör auf Seite und Rasentrimmerfäden. Siehe sie sind gesundheitsschädigend. Achten Sie auf 35 . ausreichende Belüftung. • Verwenden Sie einen Rasentrimmerfaden mit • Rauchen Sie nicht in der Nähe des Kraftstoffs oder korrekter Länge.

  • Seite 11: Montage

    Führen Sie die Wartung nur gemäß dieser Funken schlagen. Lassen Sie das Gerät nicht im Betriebsanleitung durch. Lassen Sie alle anderen Innenbereich oder in der Nähe von brennbaren Wartungsarbeiten von einer autorisierten Husqvarna Materialien laufen. Servicewerkstatt durchführen. • Zubehörteile und Änderungen am Gerät, die vom •...

  • Seite 12: So Montieren Sie Die Schneidausrüstung

    2. Drehen Sie den Lenker im Uhrzeigersinn, bis der 2. Bringen Sie die Schutzabdeckung an der Gashandgriff den Akku berührt. Schutzvorrichtung der Schneidausrüstung mit den 4 Verschlusshaken in Position. 3. Drehen Sie den Lenker um die Welle. So entfernen Sie die Schutzabdeckung •...

  • Seite 13: So Montieren Sie Das Sägeblatt

    Stützflansch korrekt im Mittelloch der Grasklinge einrasten. So bringen Sie den Sägeklingenschutz 545FR, 545RX, 545RXT an 1. Montieren Sie die Halterung (A) und den Halter (B) mit 2 Schrauben (C) am Getriebegehäuse (D). 6. Bringen Sie die Sicherungsmutter (E) an.

  • Seite 14: So Befestigen Sie Einen Trimmerkopf Oder Eine Kunststoffklinge

    Schneidausrüstung dreht. Ziehen Sie sie mit einem Anzugsmoment von 35–50 Nm an. So passen Sie den Balance X- So montieren Sie den Trimmerschutz oder Tragegurt 545FR, 545RX an einen Kombischutz für einen Trimmerkopf und 1. Legen Sie den Tragegurt an. Kunststoffklingen 2.

  • Seite 15: So Passen Sie Den Balance Xt- Tragegurt An

    5. Stellen Sie den Schulterriemen ein, bis das Gewicht c) Bewegen Sie die Schultergurtbefestigung an ein gleichmäßig auf den 2 Schultern verteilt ist. geeignetes Loch in der Rückplatte. 4. Befestigen Sie den Gurt (A) in der richtigen Position 6. Passen Sie die Höhe des Aufhängepunktes an. für Grasfreischneiden oder Freischneiden in der Beim Forstfreischneiden liegt die richtige Höhe zum Forstwirtschaft.

  • Seite 16: Betrieb

    8. Um den Druck auf den Brustkorb und die Schultern 11. Ziehen Sie die seitlichen Riemen rund um den zu verringern, verbinden Sie die seitliche Lasche mit Brustkorb an, bis sich die Brustplatte mit der Mitte dem Gurt am Hüftpolster. Für Frauen empfohlen. Ihrer Brust deckt.

  • Seite 17: Vorgemischter Kraftstoff

    Leistung Husqvarna Zweitaktöl. • Überprüfen Sie den Klingenschutz auf • Wenn Husqvarna Zweitaktöl nicht verfügbar ist, Beschädigungen oder Risse. Ersetzen Sie den verwenden Sie ein qualitativ hochwertiges Zweitaktöl Klingenschutz bei Beschädigungen oder Rissen. für luftgekühlte Motoren. Wenden Sie sich an Ihren •...

  • Seite 18: Achtung: Beim Mischen Kleiner

    5. Füllen Sie den Kraftstofftank auf. 0,40 ACHTUNG: Stellen Sie sicher, ACHTUNG: dass der Kraftstofftank nicht zu viel Beim Mischen kleiner Kraftstoff enthält. Der Kraftstoff dehnt Kraftstoffmengen wirken sich auch sich beim Erwärmen aus. kleine Abweichungen bei der Ölmenge stark auf das Mischungsverhältnis aus. 6.

  • Seite 19: So Starten Sie Bei Kaltem Motor

    5. Ziehen Sie dann schnell und kraftvoll am Startseilgriff. Ziehen Sie am Startseilgriff, bis der Motor anspringt. So starten Sie einen warmen Motor (545FR, 545RX, 545RXT) 1. Bringen Sie den Stoppschalter (A) in Startposition. ACHTUNG: Treten Sie nicht auf 2. Drücken Sie die Gashebelsperre (B) und den das Gerät.

  • Seite 20: So Schalten Sie Den Motor Aus

    4. Lassen Sie die Gashebelsperre und den Gashebel das nicht geschnitten werden kann. Ein Klingenstoß los. kann das Produkt oder den Bediener in alle Richtungen schleudern. Es besteht eine Verletzungsgefahr für den 5. Drücken Sie 10-mal auf die Kraftstoffpumpenblase Bediener und andere Personen. (E).

  • Seite 21: Freischneiden Mit Einer Sägeklinge

    • Bewegen sich in eine Richtung, wo der Wind 3. Neigen Sie die Sägeklinge, und drücken Sie sie mit die geschnittene Vegetation in den bereits Kraft diagonal nach rechts oben. Drücken Sie den freigeschnittenen Bereich fallen lässt. Baum gleichzeitig mit dem Klingenschutz. So fällen Sie einen Baum nach vorne •...

  • Seite 22: Grasfreischneiden Mit Grasklinge

    4. Durchschneiden Sie den Baum von der anderen c) Schneiden Sie von der Mitte. Wenn Sie die Seite. Mitte nicht erreichen können, schneiden Sie die äußeren Bäume hoch und lassen Sie sie herunterfallen. Dies verringert das Risiko, dass die Sägeklinge sich verfängt. Grasfreischneiden mit Grasklinge ACHTUNG: Verwenden Sie...

  • Seite 23: Grastrimmen Mit Trimmerkopf

    Grastrimmen mit Trimmerkopf 7. Verringern Sie die Gefahr, dass sich Material um die Klinge wickelt, indem Sie immer mit Vollgas arbeiten So trimmen Sie Gras und vermeiden, das geschnittene Material bei der Rückholbewegung zu berühren. 1. Halten Sie den Trimmerkopf nah über dem Boden 8.

  • Seite 24: Wartung

    Trimmerkopfs überprüfen und bei Bedarf reinigen. Wartung Einleitung Für alle Wartungs- und Reparaturarbeiten am Produkt ist eine spezielle Schulung erforderlich. Wir garantieren die Verfügbarkeit von professionellen Reparaturen WARNUNG: Bevor Sie eine Wartung und Wartungsarbeiten. Wenn Ihr Händler keine durchführen, müssen Sie das Kapitel über Servicewerkstatt ist, sprechen Sie mit ihm, um die Sicherheit lesen und verstehen.
  • Seite 25 Die Zündkerze ersetzen. Die Antriebswelle schmieren. So stellen Sie die Leerlaufdrehzahl ein b) Drehen Sie die Leerlaufdrehzahlschraube gegen den Uhrzeigersinn, bis die Schneidausrüstung Ihr Husqvarna Gerät wurde gemäß Spezifikationen zur stehen bleibt. Reduzierung schädlicher Abgase hergestellt. WARNUNG: Wenn die 1. Stellen Sie sicher, dass der Luftfilter sauber ist und Schneidausrüstung nicht stoppt,...

  • Seite 26: Achtung: Ein Verstopftes

    3. Wenn die Startgasdrehzahl weniger als 4000 U/min 1. Wenn der Schalldämpfer Ihres Geräts ein beträgt, drehen Sie die Einstellschraube (A) im Funkenfängernetz hat, reinigen Sie es wöchentlich Uhrzeigersinn. Wenn sich die Schneidausrüstung zu mit einer Stahlbürste. Tauschen Sie das drehen beginnt, drehen Sie die Einstellschraube (A) Funkenfängernetz aus, wenn es beschädigt ist.

  • Seite 27: Luftfilter

    5. Überprüfen und reinigen Sie das Luftfiltergehäuse mit einer Bürste. 6. Überprüfen Sie den Luftfilter. Ersetzen Sie den Luftfilter, falls er schmutzig oder beschädigt ist. Verwenden Sie nur zugelassene Husqvarna- Luftfilter. ACHTUNG: Biegen oder knicken Sie den Luftfilter nicht, da dies den Filter beschädigen könnte.

  • Seite 28: So Schmieren Sie Das Winkelgetriebe

    7. Installieren Sie den Nylonluftfilter ordnungsgemäß. 5. Wenn der Schmierfettstand zu niedrig ist, füllen Sie das Winkelgetriebe mit Husqvarna Schmierfett für Winkelgetriebe. Füllen Sie es langsam ein, und drehen Sie die Antriebswelle dabei. Stoppen Sie beim korrekten Füllstand (B). ACHTUNG: Eine falsche Menge Schmierfett kann zu Beschädigungen...

  • Seite 29: So Schärfen Sie Die Sägeklinge

    • Verwenden Sie einen Steckschlüssel mit einer • Verwenden Sie eine einfache Flachfeile. Welle, die ausreichend lang ist, damit Ihre Hand hinter dem Schutz für die Schneidausrüstung bleibt. Der Pfeil in der Abbildung zeigt den Bereich, wo Sie den Steckschlüssel sicher ansetzen können. WARNUNG: Entsorgen Sie immer eine beschädigte Klinge.

  • Seite 30: Verwendung Im Winter

    • Schärfen einen Zahn der Sägeklinge nach rechts b) Vergewissern Sie sich, dass das und den nächsten Zahn nach links (siehe Kraftstoffgemisch korrekt ist. Abbildung). c) Vergewissern Sie sich, dass der Luftfilter sauber ist. 15˚ • Ist die Zündkerze verschmutzt, so ist sie zu reinigen; gleichzeitig ist zu prüfen, ob der Elektrodenabstand Technische Angaben auf Seite 33 .

  • Seite 31: Fehlerbehebung

    • Wenn Sie das Gerät im Schnee oder bei 1. Nehmen Sie die Schutzabdeckung ab. Temperaturen unter 5 °C/41 °F verwenden, setzen 2. Entfernen Sie den Zylinderdeckel, um Zugriff auf den Sie eine Abdeckung auf den Starter. Gummibalg auf dem Draht zu erhalten. 3.

  • Seite 32: Transport, Lagerung Und Entsorgung

    Prüfung Mögliche Ursache Empfohlene Vorgehensweise Starterklinken. Die Starterklinken sind nicht frei be- Entfernen Sie das Gehäuse der weglich. Startvorrichtung und reinigen Sie den Bereich um die Starterklinken. Siehe So reinigen Sie das Kühlsystem und die Starterklinken auf Seite 26 . Wenden Sie sich an einen zugelas- senen Servicehändler.

  • Seite 33: Entsorgung

    Reinigen und warten Sie das Gerät, bevor Sie es für längere Zeit einlagern. • Wenn Sie das Produkt nicht mehr benutzen, senden Sie es an einen Husqvarna-Händler, oder entsorgen Entsorgung Sie es in einer Wiederverwertungsanlage. • Befolgen Sie die örtlichen Recyclinganforderungen und geltenden Vorschriften.
  • Seite 34 545FR 545RX 545RXT Ausgestattet mit Grasklinge (Original) Ausgestattet mit Sägeklinge (Original) Vibrationspegel Äquivalente Vibrationspegel (a ) an den Griffen, gemessen gemäß EN ISO 11806 und ISO 22867, m/s hv,eq Ausgestattet mit Trimmerkopf (Original), links/rechts Ausgestattet mit Grasklinge (Original), links/ rechts Ausgestattet mit Sägeklinge (Original), links/...

  • Seite 35: Zubehör

    2,3/3,5 2,9/2,6 rechts Ausgestattet mit Sägeklinge (Original), links/ 2,0/3,2 2,0/3,2 2,7/3,2 rechts Zubehör Zubehör für 545FR Zugelassenes Zubehör Art des Zubehörs Schutz für die Schneidausrüstung, Teile-Nr. Mittelloch in Klingen/Messern, Ø Gewinde der Abtriebswelle M12 25,4 mm Grasklinge/Grasmesser Multi 255-3 (Ø 255, 3 Zähne) 537 28 85-01/544 46 43-01 Multi 275-4 (Ø...
  • Seite 36 Zugelassenes Zubehör Art des Zubehörs Schutz für die Schneidausrüstung, Teile-Nr. Stützkappe Fest Hackmesser 544 02 65-02 Zubehör für 545F 545FX, 545FXT Zugelassenes Zubehör Art des Zubehörs Schutz für die Schneidausrüstung, Teile-Nr. Mittelloch in Klingen/Messern, Ø Gewinde der Abtriebswelle M12 25,4 mm Grasklinge/Grasmesser Multi 255-3 (Ø...
  • Seite 37 Zugelassenes Zubehör Art des Zubehörs Schutz für die Schneidausrüstung, Teile-Nr. Sägeklinge Maxi XS 200-22 (Ø 200, 22 Zähne) 537 31 09-01 Scarlet 200-22 (Ø 200, 22 Zähne) 537 31 09-01 Kunststoffklingen Tricut Ø 300 mm (Separate Klin- 537 28 85-01/544 46 43-01 gen haben die Teilenummer 531 01 77-15) Trimmerkopf...

  • Seite 38: Eu-Konformitätserklärung

    EU-Konformitätserklärung EU-Konformitätserkärung Die Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, erklärt in alleiniger Verantwortung, dass das Gerät: Beschreibung Motorsensen Husqvarna Marke Typ/Modell 545FR, 545FX, 545FXT, 545RX, 545RXT, 545F Identifizierung Seriennummern ab 2016 die folgenden EU-Richtlinien und -Verordnungen erfüllt: Verordnung...

  • Seite 39: Opis Izdelka

    Izdelek uporabljajte z listom krožne žage, nožem za Dodatna oprema na strani 69 . proizvajalec. Glejte travo ali kosilno glavo za rezanje različnega rastlinja. Pregled izdelka 545FR, 545RX,RXT 545F, FX, FXT 14 15 1. Nož za travo 3. Kosilna glava 2. List krožne žage 4.

  • Seite 40: Simboli Na Izdelku

    5. Pokrovček polnilne odprtine za mast, kotni prenos Izdelek je skladen z veljavnimi direktivami 6. Gred 7. Prilagoditev ročaja 8. Ročica plina 9. Stikalo za izklop 10. Gumb za vklop plina Izdelek je v skladu z veljavnimi direktivami 11. Zaklep ročice plina 12.

  • Seite 41: Odgovornost Proizvajalca

    Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga Gorivo. komercialna območja. Odgovornost proizvajalca Kot je navedeno v zakonodaji, ki ureja odgovornost Dekompresijski ventil. proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih: •...
  • Seite 42 delovni situaciji ali delovnih postopkih, se pred delom • Da bi preprečili tveganje električnega udara, se posvetujte s pooblaščeno servisno delavnico. prepričajte, da sta pokrov svečke in vžigalni kabel nepoškodovana. • Če izdelek pustite brez nadzora, odstranite pokrov svečke. • Preglejte delovno območje in se prepričajte, da v njem ni oseb, živali ali predmetov, ki bi lahko •...
  • Seite 43 Pri uporabi izdelka vedno uporabljajte odobreno naprave. Če so varnostne naprave poškodovane, se osebno zaščitno opremo. Osebna zaščitna oprema obrnite na najbližjo Husqvarna pooblaščeno servisno ne more popolnoma preprečiti poškodb, vendar v delavnico. primeru nesreče omili posledice. Prodajalec naj vam •...
  • Seite 44 serviser, ga povprašajte, kje je naslednja najbližja 7. Sprostite ročico plina in se prepričajte, da se je pooblaščena servisna delavnica. rezalni priključek ustavil. • Rezalnega priključka ne uporabljajte brez odobrenega in pravilno nameščenega ščitnika Namestitev rezalne rezalnega priključka. Glejte opreme na strani 48 . Preverjanje delovanja zaklepa ročice plina Zaklep ročice plina zaklene ročico plina v položaju prostega teka.
  • Seite 45 3. Bodite pozorni, da elemente sistema za dušenje OPOZORILO: Dušilniki med in po tresljajev pravilno namestite. delovanju postanejo zelo vroči, tudi pri hitrosti prostega teka. Uporabljajte zaščitne rokavice, da preprečite opekline. Dušilnik zmanjšuje nivo hrupa na najnižjo možno raven in odvaja izpušne pline stran od uporabnika. 1.
  • Seite 46 4. Če ima dušilnik na vašem izdelku mrežico lovilnika • Prepričajte se, da rezilo na varovalu rezalnega iskric, jo vizualno preverite. priključka ni poškodovano. • Kosilno nitko 2 dni namakajte v vodi, preden jo namestite na izdelek. Tako podaljšate življenjsko dobo kosilne nitke.

  • Seite 47: Montaža

    Vzdrževanje opravite v skladu s priporočili v • Pred dolgotrajnim skladiščenjem izpraznite posodo teh navodilih za uporabo. Vsakršno drugačno za gorivo. Pri odlaganju goriva ravnajte v skladu z vzdrževanje naj opravi Husqvarna osebje lokalno zakonodajo. pooblaščene servisne delavnice. • Pred dolgotrajnim skladiščenjem izdelek očistite.

  • Seite 48: Montaža Ročaja

    Montaža ročaja OPOZORILO: Uporabljajte zaščitne 1. Odstranite gumbni vijak in namestite ročaj, kot je rokavice. prikazano na sliki. OPOZORILO: Vedno uporabljajte ščitnik rezalnega priključka, ki je priporočen Dodatna oprema za rezalni priključek. Glejte na strani 69 . OPOZORILO: Če je rezalni priključek nepravilno nameščen, lahko pride do poškodb ali celo smrti.
  • Seite 49 5. Nož za travo (D), oporno prirobnico (F) in podporno skodelico (e) postavite na pogonsko gred. Namestitev ščitnika lista krožne žage pri modelih 545FR, 545RX, 545RXT 1. Držalo (A) in nosilec (B) z 2 vijakoma (C) namestite na ohišje menjalnika (D).
  • Seite 50 Nastavitev oprtnika Balance X pri 6. Namestite zaklepno matico (E). 545FR, 545RX 7. Zaklepno matico privijte z nasadnim ključem. Gred 1. Nadenite si oprtnik. inbus ključa držite blizu ščitnika rezila. Privijte jo v nasprotni smeri vrtenja rezalnega priključka.
  • Seite 51 4. Prsni pas tesno zategnite pod levo roko. Prsni pas c) Oprtnik naramnic premaknite do primerne se mora tesno prilegati telesu. odprtine na hrbtni plošči. 4. Naramnico (A) namestite v pravilnem položaju za 5. Naramnico nastavite tako, da bo teža enakomerno košnjo trave ali obrezovanje vej.

  • Seite 52: Delovanje

    9. Napnite elastični trak (B), da obremenitev prestavite 11. Nastavite stranske pasove okrog prsnega koša, z naramnic na pas okrog bokov. da se prsna plošča poravna s središčem vašega prsnega koša. 10. Nastavite naramnice, da se teža izdelka enakomerno razdeli na vaših ramenih. 12.
  • Seite 53 • Za najboljše delovanje in daljšo življenjsko dobo motorja uporabljajte vnaprej pripravljeno mešanico goriva z alkilatom Husqvarna. V gorivu je manj škodljivih kemikalij v primerjavi z običajnim gorivom, kar zmanjšuje količino škodljivih izpušnih plinov. Po zgorevanju tega goriva je količina ostankov manjša, zaradi česar so deli motorja čistejši.
  • Seite 54 2. Očistite področje okrog pokrova posode za gorivo. Za košnjo trave je izdelek pravilno uravnotežen, če je rezilo pri višini reza blizu tal. 3. Pretresite posodo in tako poskrbite za ustrezno mešanje goriva. 4. Odstranite pokrovček posode za gorivo, da sprostite pritisk.

  • Seite 55: Zaustavitev Motorja

    70°, ko je ogrevanje vklopljeno. 5. Nato hitro in močno povlecite zaganjalno vrvico. Povlecite zaganjalno vrvico, da zaženete motor. Zagon toplega motorja (545FR, 545RX, 545RXT) 1. Izklopno stikalo (A) premaknite v položaj za zagon. 2. Potisnite zaporo plina (B) in ročico plina (C).
  • Seite 56 Obstaja nevarnost poškodb za uporabnika in druge • Premikajte se v smeri, v kateri odrezano rastlinje navzoče osebe. zaradi vetra pada na očiščeno območje. Nevarnost se poveča na območjih, kjer ni mogoče enostavno videti materiala, ki se obrezuje. Ne režite z območjem rezila, ki je prikazano v črni barvi. Hitrost in gibanje rezila lahko povzročita nevaren izmet materiala.
  • Seite 57 3. Nagnite list krožne žage in ga s silo diagonalno 4. Nato zažagajte skozi drevo z druge strani. potisnite navzgor in v desno. Hkrati potiskajte drevo s ščitnikom rezila. POZOR: Podiranje drevesa naprej Če se list krožne žage blokira, izdelka ne povlecite z nenadnim gibom. Za podiranje naprej dno drevesa potisnite nazaj.
  • Seite 58 Odstranjevanje trave z nožem za travo 4. Ko obrezujete travo v bližini predmetov, uporabljajte 80 % plina. POZOR: Rezil in nožev za travo ne uporabljajte na lesu. Rezila in nože za travo uporabljajte samo za dolgo ali težko travo. • Izdelek premikajte od ene strani na drugo.

  • Seite 59: Vzdrževanje

    Pometanje trave 3. Pri košnji izdelek premikajte iz ene strani na drugo. Uporabite najvišje število vrtljajev. Zračni tok iz vrteče se kosilne nitke je mogoče uporabiti za odstranjevanje trave z določenega območja. 1. Kosilno glavo in njeno nitko držite vzporedno s tlemi, in sicer nad tlemi.
  • Seite 60 Prilagajanje hitrosti prostega teka a) T-vijak za hitrost prostega teka najprej obračajte v smeri urinega kazalca, dokler se rezalni Izdelek Husqvarna je izdelan v skladu s specifikacijami priključek ne začne vrteti. za zmanjševanje škodljivih emisij. 1. Pred prilagajanjem hitrosti prostega teka zagotovite, da je zračni filter čist in da je nameščen pokrov...
  • Seite 61 Za priporočeno hitrost v prostem teku Tehnični podatki na strani 67 . glejte Nastavitev hitrosti plina pri zagonu (545FR, 545RX, 545RXT) 1. Izdelek preklopite v prosti tek. 2. Pritisnite blokado plina pri zagonu. Glejte razdelek Pregled izdelka na strani 39 .

  • Seite 62: Zračni Filter

    čistočo in preprečite naslednje težave: milnico. Če zračnega filtra ni mogoče v celoti očistiti ali je poškodovan, ga zamenjajte. Uporabljajte samo • Nepravilno delovanje uplinjača. odobrene zračne filtre Husqvarna. • Težave pri zagonu izdelka. • Izgubo moči motorja. POZOR: Zračnega filtra ne upogibajte ali...

  • Seite 63: Namestitev In Odstranitev Zaklepne Matice

    Raven masti (A) mora biti poravnan z zgornjim delom zobov (B). 5. Če je raven masti prenizka, poševni prenos napolnite Husqvarna z mastjo za kotne prenose. Počasi napolnite in obrnite pogonsko gred, ko • Zaklepno matico za pritrditev privijte v nasprotni nanašate mast za kotne prenose, ustavite na...
  • Seite 64 Brušenje noža in rezila za travo • Uporabite 5,5 mm okroglo pilo z držalom. OPOZORILO: Izklopite motor. Uporabljajte zaščitne rokavice. • Da boste nož ali rezilo za travo pravilno nabrusili, upoštevajte navodila, ki so priložena rezalnemu priključku. • Vse robove nabrusite enakomerno, da ohranite ravnovesje.
  • Seite 65 • Če se moč motorja zmanjša, motorja ni mogoče • Če izdelek uporabljate v snegu ali pri temperaturah enostavno zagnati ali ta ne deluje ustrezno v pod 5 °C (41 °F), na zgornjo stran zaganjalnika prostem teku, preglejte vžigalno svečko. namestite pokrov.

  • Seite 66: Odpravljanje Težav

    5. Uporabite hladilno sredstvo v razpršilu z 2 mm 6. Namestite pokrov valja in zaščitni pokrov. razpršilno cevjo. Napršite v kratkih intervalih. Odpravljanje težav Motorja ni mogoče zagnati Kontrola Možen vzrok Postopek Izklopno stikalo. Prepričajte se, da je izklopno stikalo Izklopno stikalo naj zamenja poobla- v položaju za izklop.

  • Seite 67: Transport Skladiščenje In Odstranitev

    • Ko izdelka ne uporabljate več, ga pošljite k iskric ali plamena. prodajalcu Husqvarna ali pa ga zavrzite na mestu • Med prevozom in skladiščenjem namestite za recikliranje. transportno zaščito. Tehnični podatki Tehnični podatki...
  • Seite 68 545FR 545RX 545RXT Emisije hrupa Izmerjen nivo zvočne moči dB (A) Zajamčen nivo zvočne moči, L dB (A) Nivoji hrupa Ekvivalentna raven zvočnega tlaka pri uporabnikovem ušesu, izmerjena v skladu s standardoma EN ISO 11806 in ISO 22868, dB(A): Opremljeno s kosilno glavo (originalno) Opremljeno z nožem za travo (originalnim)

  • Seite 69: Dodatna Oprema

    Opremljeno z listom krožne žage (original- 2,0/3,2 2,0/3,2 2,7/3,2 nim), levo/desno Dodatna oprema Dodatna oprema za 545FR Odobren pribor Vrsta pribora Ščitnik rezalnega priključka, št. izdel- Središčna odprtina v rezilih/nožih, Navoj pogonske gredi M12 premer 25,4 mm Emisije hrupa v okolje, merjene kot moč zvoka (L ), v skladu z direktivo ES 2000/14/ES.
  • Seite 70 Odobren pribor Vrsta pribora Ščitnik rezalnega priključka, št. izdel- Rezilo/nož za travo Multi 255-3 (premer 255, 3 zobje) 537 28 85-01/544 46 43-01 Multi 275-4 (premer 275, 4 zobje) 537 28 85-01/544 46 43-01 Multi 300-3 (premer 300, 3 zobje) 537 28 85-01/544 46 43-01 List krožne žage Maxi XS 200-22 (premer 200, 22...
  • Seite 71 Odobren pribor Vrsta pribora Ščitnik rezalnega priključka, št. izdel- Kosilna glava Trimmy S II (vrvica s premerom 2,4– 537 29 73-01/544 46 43-01 3,3 mm) Auto 55 (vrvica s premerom 2,7– 537 29 73-01/544 46 43-01 3,3 mm) T45x (vrvica s premerom 2,7– 537 29 73-01/544 46 43-01 3,3 mm) T55x (vrvica s premerom 2,7–...

  • Seite 72: Izjava Es O Skladnosti

    RISE SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Švedska, je izvedel neodvisen tipski preizkus v imenu družbe Husqvarna AB. Številka potrdila: SEC/11/2294 - 545FR, SEC/11/2293 - 545RX, RXT, SEC/11/2292 - 545F, 545FX, 545FXT. 0404, RISE SMP Svensk Maskinprovning AB, BBox 7035, SE-750 07 Uppsala, Švedska potrjuje skladnost...

  • Seite 73: Anhang
