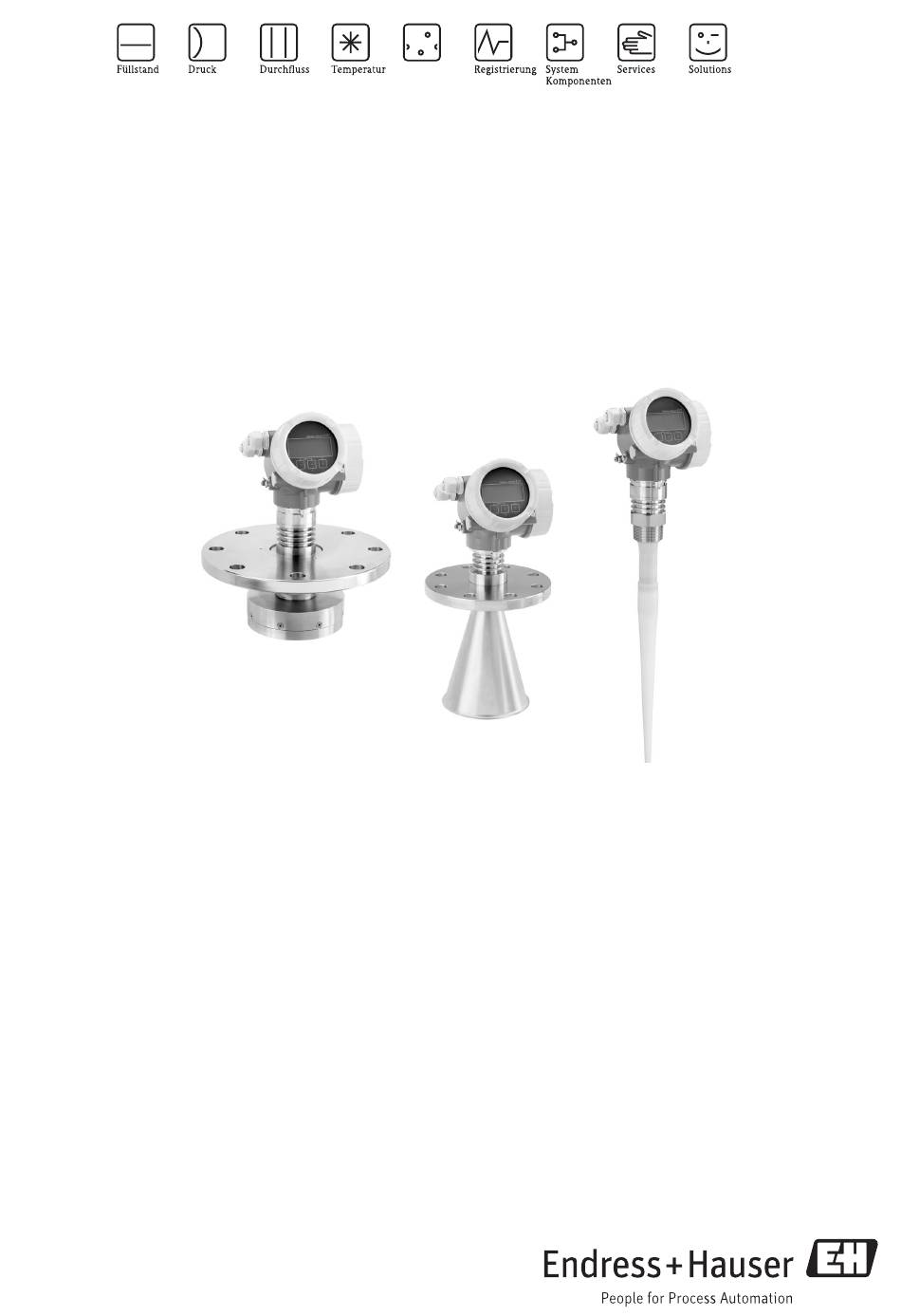

Technische Information

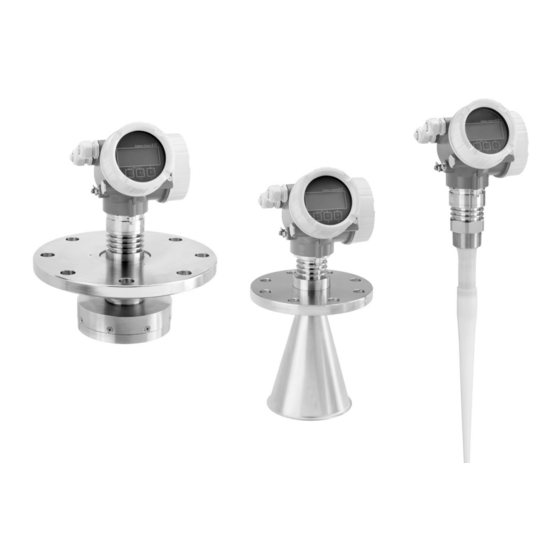

Micropilot FMR53, FMR54
Füllstand-Radar
Füllstandmessung in Flüssigkeiten
Anwendungsbereich
Kontinuierliche, berührungslose Füllstandmessung von
Flüssigkeiten, Pasten und Schlämmen
Eigenschften FMR53:
• Besonders für den Einbau in kleine Prozessanschlüsse
geeignet; durch PTFE-Beschichtung auch in aggressi-
ven Medien beständig
• Stabantenne
• Maximaler Messbereich: 20 m (66 ft)
• Prozessanschluss: 1½" Gewinde oder Flansch
• Temperaturbereich: –40...+150 °C (–40...+302 °F)
• Druckbereich: –1...+40 bar (–14,5...+580 psi)
• Messgenauigkeit: ± 6 mm
Eigenschaften FMR54:
• Besonders für die Messung in Bypässen oder Schwall-
rohren geeignet
• Hornantenne oder Planarantenne
• Maximaler Messbereich: 20 m (66 ft)
• Prozessanschlus: Flansch
• Temperaturbereich:
–196...+400 °C (–321...+752 °F)
• Druckbereich: –1...+160 bar (–14,5...+2 320 psi)
• Messgenauigkeit: ± 6 mm
TI01041F/00/DE/01.12
71162674
Analyse
Ihre Vorteile
• Betriebssichere Messung auch bei wechselnden Pro-
dukt- und Prozesseigenschaften
• Integrierter Datenspeicher (HistoROM) für hohe Ver-
fügbarkeit
• Intuitives Bedienmenü in Landessprache zur einfa-
chen Inbetriebnahme
• Einfache Integration in Leit-/Asset-Management-Sys-
teme
• Exakte Diagnose- und Prozessinformation als
schnelle Entscheidungshilfe
• Internationale Explosionsschutzzertifikate
• 5-Punkte-Linearitätsprotokoll
• WHG- und Schiffbauzulassungen
• SIL2 nach IEC 61508, SIL3 bei homogener oder
diversitärer Redundanz
• Systemintegration über HART/PROFIBUS PA (Profil
3.02)/FOUNDATION Fieldbus
