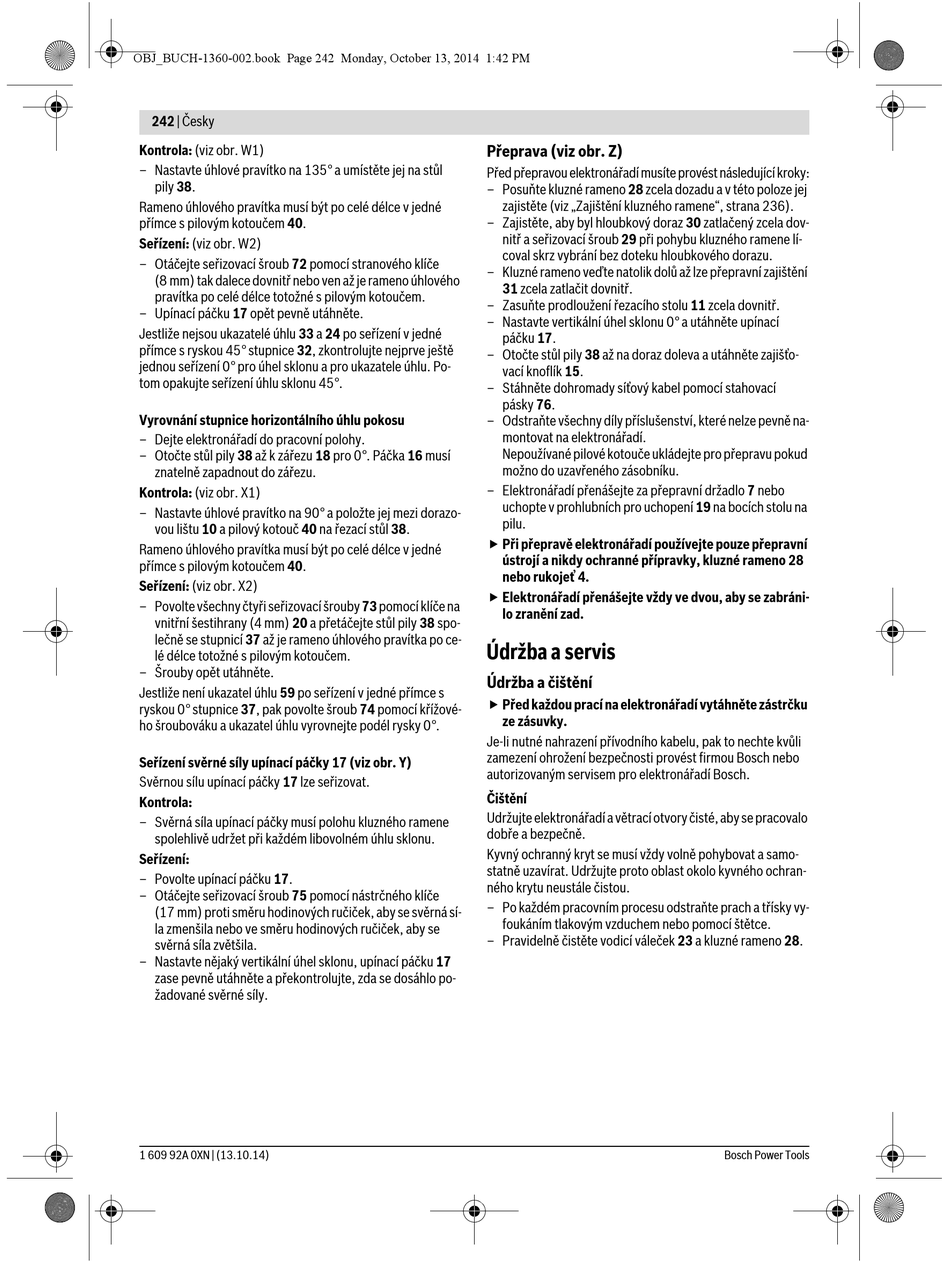

242 | Česky
Kontrola: (viz obr. W1)
– Nastavte úhlové pravítko na 135° a umístěte jej na stůl
pily 38.
Rameno úhlového pravítka musí být po celé délce v jedné
přímce s pilovým kotoučem 40.
Seřízení: (viz obr. W2)
– Otáčejte seřizovací šroub 72 pomocí stranového klíče
(8 mm) tak dalece dovnitř nebo ven až je rameno úhlového
pravítka po celé délce totožné s pilovým kotoučem.
– Upínací páčku 17 opět pevně utáhněte.
Jestliže nejsou ukazatelé úhlu 33 a 24 po seřízení v jedné
přímce s ryskou 45° stupnice 32, zkontrolujte nejprve ještě
jednou seřízení 0° pro úhel sklonu a pro ukazatele úhlu. Po-
tom opakujte seřízení úhlu sklonu 45°.
Vyrovnání stupnice horizontálního úhlu pokosu
– Dejte elektronářadí do pracovní polohy.
– Otočte stůl pily 38 až k zářezu 18 pro 0°. Páčka 16 musí
znatelně zapadnout do zářezu.
Kontrola: (viz obr. X1)
– Nastavte úhlové pravítko na 90° a položte jej mezi dorazo-
vou lištu 10 a pilový kotouč 40 na řezací stůl 38.
Rameno úhlového pravítka musí být po celé délce v jedné
přímce s pilovým kotoučem 40.
Seřízení: (viz obr. X2)
– Povolte všechny čtyři seřizovací šrouby 73 pomocí klíče na
vnitřní šestihrany (4 mm) 20 a přetáčejte stůl pily 38 spo-
lečně se stupnicí 37 až je rameno úhlového pravítka po ce-
lé délce totožné s pilovým kotoučem.
– Šrouby opět utáhněte.
Jestliže není ukazatel úhlu 59 po seřízení v jedné přímce s
ryskou 0° stupnice 37, pak povolte šroub 74 pomocí křížové-
ho šroubováku a ukazatel úhlu vyrovnejte podél rysky 0°.
Seřízení svěrné síly upínací páčky 17 (viz obr. Y)
Svěrnou sílu upínací páčky 17 lze seřizovat.
Kontrola:
– Svěrná síla upínací páčky musí polohu kluzného ramene
spolehlivě udržet při každém libovolném úhlu sklonu.
Seřízení:
– Povolte upínací páčku 17.
– Otáčejte seřizovací šroub 75 pomocí nástrčného klíče
(17 mm) proti směru hodinových ručiček, aby se svěrná sí-
la zmenšila nebo ve směru hodinových ručiček, aby se
svěrná síla zvětšila.
– Nastavte nějaký vertikální úhel sklonu, upínací páčku 17
zase pevně utáhněte a překontrolujte, zda se dosáhlo po-
žadované svěrné síly.
1 609 92A 0XN | (13.10.14)
Přeprava (viz obr. Z)
Před přepravou elektronářadí musíte provést následující kroky:
– Posuňte kluzné rameno 28 zcela dozadu a v této poloze jej
zajistěte (viz „Zajištění kluzného ramene", strana 236).
– Zajistěte, aby byl hloubkový doraz 30 zatlačený zcela dov-
nitř a seřizovací šroub 29 při pohybu kluzného ramene lí-
coval skrz vybrání bez doteku hloubkového dorazu.
– Kluzné rameno veďte natolik dolů až lze přepravní zajištění
31 zcela zatlačit dovnitř.
– Zasuňte prodloužení řezacího stolu 11 zcela dovnitř.
– Nastavte vertikální úhel sklonu 0° a utáhněte upínací
páčku 17.
– Otočte stůl pily 38 až na doraz doleva a utáhněte zajišťo-
vací knoflík 15.
– Stáhněte dohromady síťový kabel pomocí stahovací
pásky 76.
– Odstraňte všechny díly příslušenství, které nelze pevně na-
montovat na elektronářadí.
Nepoužívané pilové kotouče ukládejte pro přepravu pokud
možno do uzavřeného zásobníku.
– Elektronářadí přenášejte za přepravní držadlo 7 nebo
uchopte v prohlubních pro uchopení 19 na bocích stolu na
pilu.
 Při přepravě elektronářadí používejte pouze přepravní
ústrojí a nikdy ochranné přípravky, kluzné rameno 28
nebo rukojeť 4.
 Elektronářadí přenášejte vždy ve dvou, aby se zabráni-
lo zranění zad.
Údržba a servis
Údržba a čištění
 Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli
zamezení ohrožení bezpečnosti provést firmou Bosch nebo
autorizovaným servisem pro elektronářadí Bosch.
Čištění
Udržujte elektronářadí a větrací otvory čisté, aby se pracovalo
dobře a bezpečně.
Kyvný ochranný kryt se musí vždy volně pohybovat a samo-
statně uzavírat. Udržujte proto oblast okolo kyvného ochran-
ného krytu neustále čistou.
– Po každém pracovním procesu odstraňte prach a třísky vy-
foukáním tlakovým vzduchem nebo pomocí štětce.
– Pravidelně čistěte vodicí váleček 23 a kluzné rameno 28.
