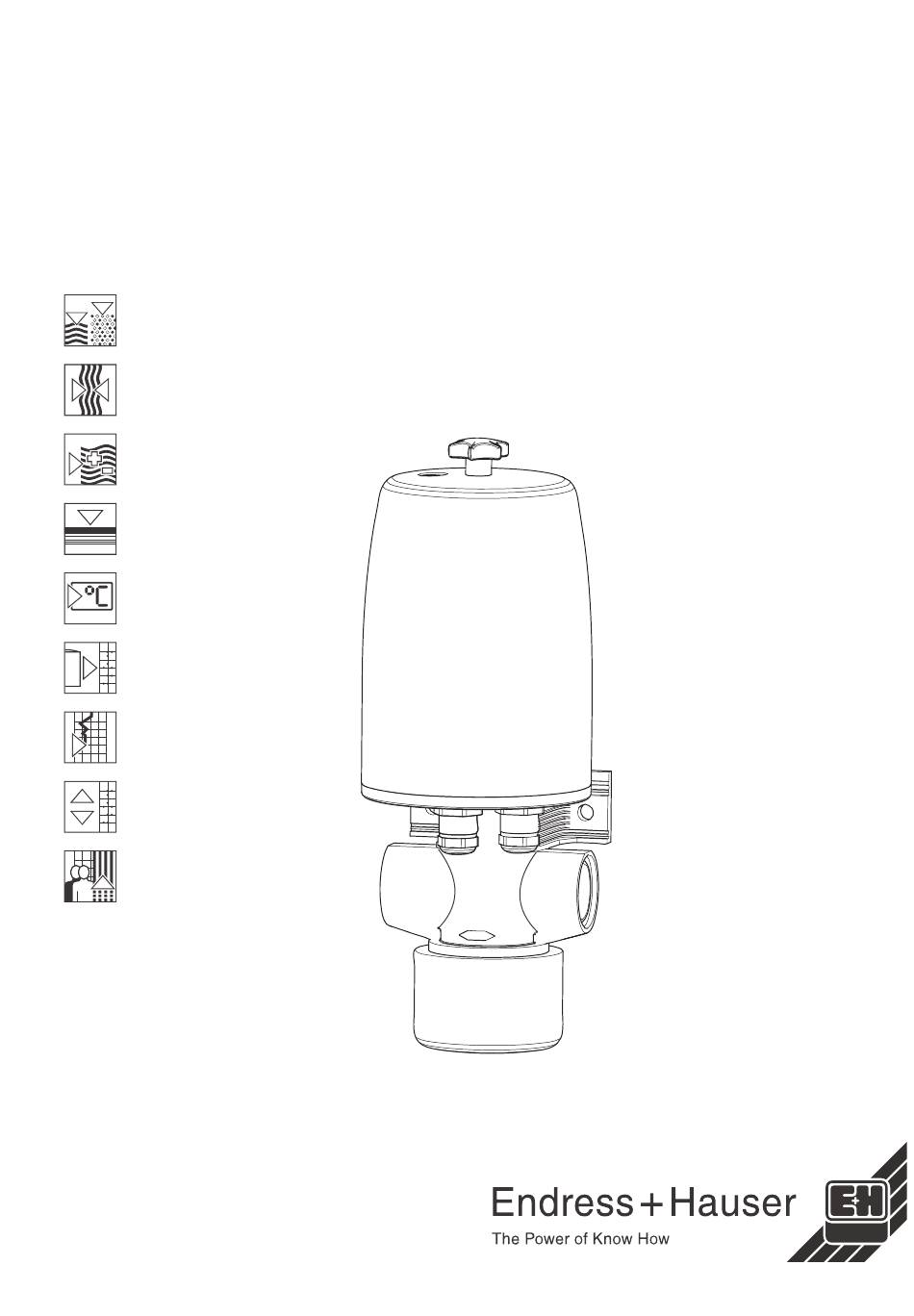

- Seite 1 FlowFit W CPA 250 BA 041C/07/de/11.03 Nr. 50012345 Durchflussarmatur für pH-/Redox-Messung Betriebsanleitung...
-
Seite 3: Inhaltsverzeichnis
......Technische Daten ....Endress+Hauser... -
Seite 4: Sicherheitshinweise
• Können Störungen nicht behoben werden, so ist die Armatur außer Betrieb zu setzen und gegen versehentliche Inbetriebnahme zu schützen. • Reparaturen, die nicht in dieser Anleitung beschrieben sind, dürfen nur direkt beim Hersteller oder durch die Endress+Hauser-Serviceorganisation durchgeführt werden. Endress+Hauser... -
Seite 5: Betriebssicherheit
• Vor dem Ein- und Ausbau der Armatur ist das System drucklos zu schalten. • Verschraubungen und Leitungen regelmäßig auf Undichtigkeiten und Beschädigungen überprüfen. 1.5 Rücksendung Im Reparaturfall senden Sie die Armatur bitte gereinigt an das für Sie zuständige Endress+Hauser-Vertriebsbüro zurück. Verwenden Sie dazu die Originalverpackung. Endress+Hauser... -
Seite 6: Identifizierung
• Prüfen Sie den Lieferumfang auf Vollständigkeit und Menge anhand der Lieferpapiere sowie Gerätetyp und Ausführung gemäß Typenschild. Der Lieferumfang umfasst: • Armatur FlowFit W CPA 250 • Betriebsanleitung BA 041C/07/de. Bei Rückfragen wenden Sie sich bitte an Ihren Lieferanten bzw. an das für Sie zu- ständige Endress+Hauser-Vertriebsbüro (siehe Rückseite dieser Betriebsanleitung). -
Seite 7: Montage
FlowFit W CPA 250 3 Montage Montage 3.1 Montage auf einen Blick Messeinrichtung Die komplette Messeinrichtung besteht aus • der Durchflussarmatur CPA 250 mit max. 3 Sensoren (z.B. pH, Redox, Temperatur) oder mit dem Kompaktelektrodensystem CPA 320 • dem pH-/Redox-Messumformer, z.B. Liquisys M CPM 223 oder CPM 253 •... -
Seite 8: Einbau
3 Montage FlowFit W CPA 250 3.2 Einbau Abb. 3.2: CPA 250-A00/-A01 mit drei Elektrodeneinbauplätzen, Material PP, mit Anschluss G1 1,2,3 Elektrodeneinbauplätze 4 Pg-verschraubungen Pg M20 x 1,5 5 Halteplatte (ohne Haube und Dichtung gezeichnet) Abb. 3.3: CPA 250-S13 für Kompaktelektrodensystem CPA 320, nichtrostender Stahl 1.4571, Flansch DN 25... -
Seite 9: Einbauart
FlowFit W CPA 250 3 Montage Abb. 3.4: CPA 250-S20 für Kompaktelektrodensystem CPA 320, PVDF, mit Anschluss G1 3.2.1 Einbauart Die Durchflussarmatur soll in einer waagerecht verlaufenden Rohrleitung installiert werden. Bevorzugt wird dabei ein Einbauplatz, an dem ein Trockenlaufen des Rohres nicht möglich ist. -
Seite 10: Messkabeldurchführung
3 Montage FlowFit W CPA 250 Abb. 3.6: Pumpenbypass Der erforderliche Druckaufbau zur Durchströmung des Probenahmebypasses wird durch eine Druckerhöhungspumpe in der Prozessleitung hergestellt. Abb. 3.7: Probenahmeleitung Von der Prozessleitung abzweigende Stichleitung ohne Druckerhöhung. 3.2.2 Messkabeldurchführung Die Elektrodenkabel der Typen CPK 1, CPK 7 und CPK 9 sind einseitig mit Elektroden- steckern konfektioniert. -
Seite 11: Elektrodeneinbau
FlowFit W CPA 250 3 Montage 3.2.3 Elektrodeneinbau Ersteinbau von Elektroden Hinweis! • Beim Einsetzen der Elektroden auf korrekten Sitz und Sauberkeit der O-Ringe und der Dichtflächen achten. • Der Einbau von zwei Elektroden mit Flüssig-KCl und Schlauchanschluss ist nicht möglich. -
Seite 12: Instandhaltung
4 Instandhaltung FlowFit W CPA 250 Instandhaltung 4.1 Reinigung Die Messung kann durch Verschmutzung der Elektrode bis hin zu deren Fehlfunktion beeinträchtigt werden: • Beläge auf dem pH-sensitiven Teil der Glaselektrode verursachen schlechte Ansprechzeit und geringe Empfindlichkeit oder Steilheit. • Verschmutzung oder Verblockung des Diaphragmas verursacht schlechte Ansprechzeit und instabile Messung. -
Seite 13: Kalibrierung
FlowFit W CPA 250 4 Instandhaltung Hinweis! Redoxelektroden nur mechanisch reinigen. Eine chemische Reinigung zwingt der Elektrode ein Potenzial auf, das erst über mehrere Stunden abgebaut wird. Durch dieses Potenzial entsteht ein Messfehler. 4.2 Kalibrierung Für eine zuverlässige und genaue Messung ist eine sorgfältige und regelmäßige Kali- brierung unabdingbar. -
Seite 14: Zubehör
5 Zubehör FlowFit W CPA 250 Zubehör ❑ Elektrolytvorratsgefäß CPY 7 Wird zur Versorgung von drucklosen oder unter Überdruck stehenden, flüssig gefüllten Elektroden eingesetzt. Beim Einsatz einer Bezugselektrode kann das Vorratsgefäß als Elektrolytbrückeneinrichtung verwendet werden. Im Lieferumfang sind enthalten: – Distanzrohr –... - Seite 15 FlowFit W CPA 250 5 Zubehör Abb. 5.2: Elektrolytgefäß CPY 7 mit Wandbefestigung (links) bzw. mit Wandbefestigung, Bezugselektrode und Manometer (rechts) 1 Druckluftanschluss mit Rückschlagventil (nur bei CPY 7-B) 2 Blindstopfen für Bezugselektrode 3 Blindstopfen für Manometer (nur bei CPY 7-B) 4 Füllmarkierung...
- Seite 16 5 Zubehör FlowFit W CPA 250 Abb. 5.3: CPA 250 mit Elektrolytgefäß CPY 7 als Elektrolytbrücke bei drucklosem Betrieb (links) und Druckbetrieb (rechts) 1 Bezugselektrode 2 Druckluftanschluss mit Rückschlagventil 3 CPY 7-A0 (links) bzw. CPY 7-B0 (rechts) 4 Überwurfmutter für Schlauchanschluss des Elektrolytgefäßes 5 Spezialdocht 6 Siliconschlauch (links) bzw.
-
Seite 17: Technische Daten
FlowFit W CPA 250 6 Technische Daten Technische Daten Allgemeine Angaben Hersteller Endress+Hauser Produktbezeichnung FlowFit W CPA 250 Mediumsanschluss PP- und PVDF-Ausführungen Muffengewinde G 1 DN 20 nichtrostender Stahl-Ausführung Flansch DN 25 Mediumsberührende Materialien CPA 250-A0x CPA 250-S13 nichtrostender Stahl 1.4571... - Seite 18 Kalibrierung....... . 11 Zubehör ....... . 12–14 Endress+Hauser...
- Seite 19 CPA 250 Stichwortverzeichnis Endress+Hauser...
