TI01105D/06/DE/03.14
71254131

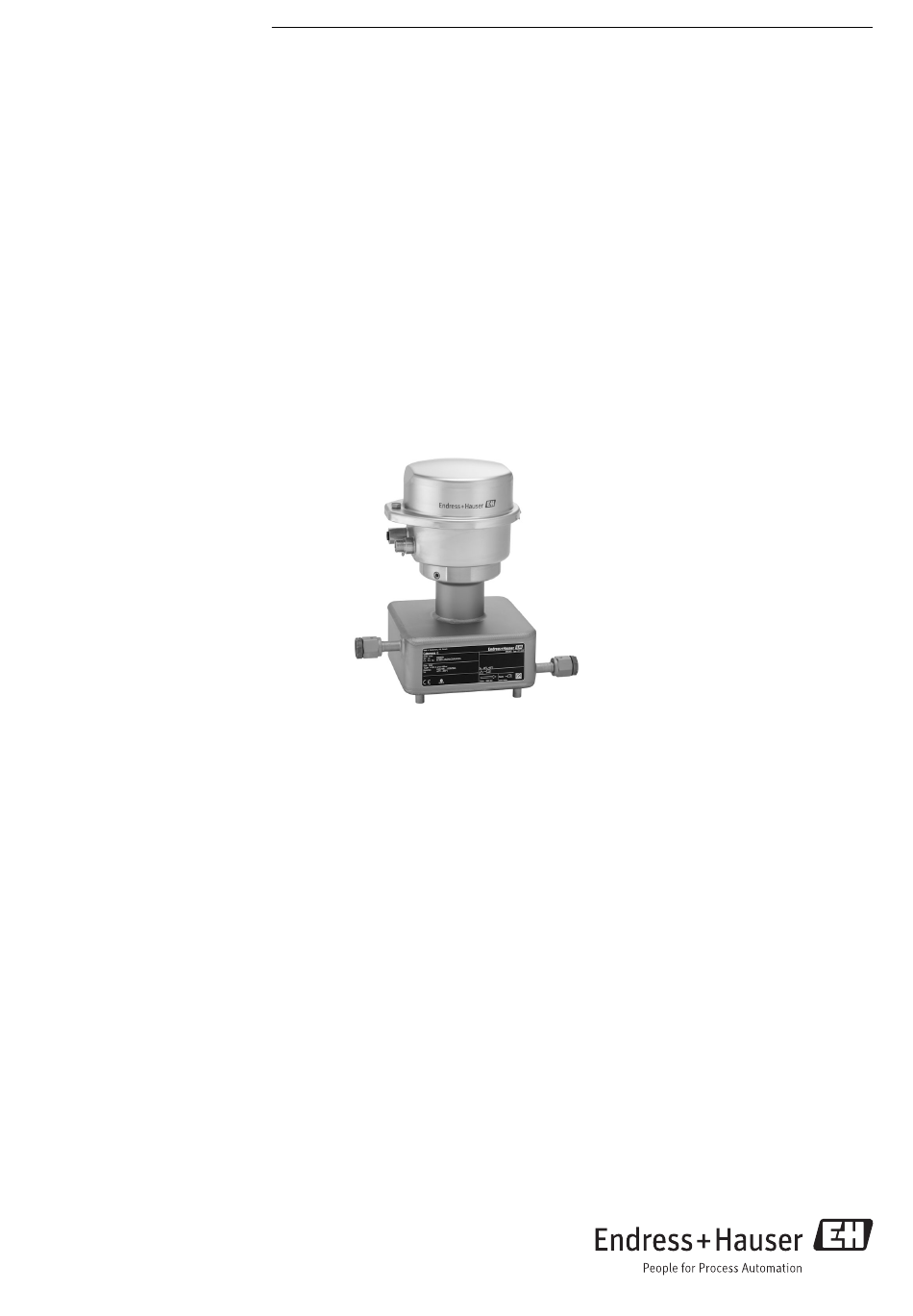

Ultrakompakt für kleinste Mengen und ultrakompakter Messumformer
Anwendungsbereich
• Messprinzip arbeitet unabhängig von physikalischen Mess-
stoffeigenschaften wie Viskosität und Dichte
• Genaue Messung kleinster Mengen an Flüssigkeiten und
Gasen, ideal für den Einbau in Skids
Geräteeigenschaften
• Nennweite: DN 1...6 (¹⁄₂₄...¹⁄₄")
• Prozessdruck bis 400 bar (5 800 psi)
• Messstofftemperatur bis +200 °C (+392 °F)
• Robustes, ultrakompaktes Messumformergehäuse
• Höchste Schutzart: IP69K
• Vorkonfigurierter Steckeranschluss
Products
Technische Information
Cubemass 100
Coriolis-Durchflussmessgerät
Solutions
Ihre Vorteile
• Reduzierte Installationskosten – kompaktes Einrohrdesign
• Weniger Prozessmessstellen – multivariable Messung
(Durchfluss, Dichte, Temperatur)
• Platzsparende Montage – keine Ein-/Auslaufstrecken
• Platzsparende Installation – volle Funktionalität auf engs-
tem Raum
• Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und
Hardware – integrierter Webserver
• Verifikation ohne Ausbau – Heartbeat Technology™
Services

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser Cubemass 100

Inhaltszusammenfassung für Endress+Hauser Cubemass 100

  • Seite 1 Products Solutions Services TI01105D/06/DE/03.14 71254131 Technische Information Cubemass 100 Coriolis-Durchflussmessgerät Ultrakompakt für kleinste Mengen und ultrakompakter Messumformer Anwendungsbereich Ihre Vorteile • Messprinzip arbeitet unabhängig von physikalischen Mess- • Reduzierte Installationskosten – kompaktes Einrohrdesign stoffeigenschaften wie Viskosität und Dichte • Weniger Prozessmessstellen – multivariable Messung •...

  • Seite 2: Inhaltsverzeichnis

    Cubemass 100 Inhaltsverzeichnis Hinweise zum Dokument ..... 3 Stoßfestigkeit ....... 42 Schwingungsfestigkeit .

  • Seite 3: Hinweise Zum Dokument

    Cubemass 100 Hinweise zum Dokument Verwendete Symbole Elektrische Symbole Symbol Bedeutung Gleichstrom Eine Klemme, an der Gleichspannung anliegt oder durch die Gleichstrom fließt. Wechselstrom Eine Klemme, an der Wechselspannung anliegt oder durch die Wechselstrom fließt. Gleich- und Wechselstrom • Eine Klemme, an der Wechselspannung oder Gleichspannung anliegt.

  • Seite 4: Arbeitsweise Und Systemaufbau

    Cubemass 100 Symbol Bedeutung Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. Arbeitsweise und Systemaufbau Messprinzip Das Messprinzip basiert auf der kontrollierten Erzeugung von Corioliskräften. Diese Kräfte treten in einem System immer dann auf, wenn sich gleichzeitig translatorische (geradlinige) und rotatorische (drehende) Bewegungen überlagern.

  • Seite 5: Messeinrichtung

    Cubemass 100 Temperaturmessung Zur rechnerischen Kompensation von Temperatureffekten wird die Temperatur am Messrohr erfasst. Dieses Signal entspricht der Prozesstemperatur und steht auch als Ausgangssignal zur Verfügung. Messeinrichtung Das Gerät besteht aus Messumformer und Messaufnehmer. Wenn das Gerät mit Modbus RS485 eigensicher bestellt wird, gehört die Safety Barrier Promass 100 (Sicherheitsbarriere) zum Lieferum-...

  • Seite 6: Gerätearchitektur

    Cubemass 100 Gerätearchitektur A0016779  1 Möglichkeiten für die Messgeräteinbindung in ein System Automatisierungssystem (z.B. SPS) EtherNet/IP PROFIBUS DP Modbus RS485 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang Safety Barrier Promass 100 Modbus RS485 eigensicher Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Eigensicherer Bereich und Zone 1/Div.

  • Seite 7: Messbereich

    Cubemass 100 Messbereich Messbereiche für Flüssigkeiten Messbereich-Endwerte  ... min(F) max(F) [mm] [in] [kg/h] [lb/min] ¹⁄₂₄ 0…20 0…0,735 ¹⁄₁₂ 0…100 0…3,675 ¹⁄₈ 0…450 0…16,54 ¹⁄₄ 0…1 000 0…36,75 Messbereiche für Gase Die Endwerte sind abhängig von der Dichte des verwendeten Gases und können mit folgender For- mel berechnet werden: ...
  • Seite 8 Cubemass 100 Dämpfung Einstellbar: 0,07…999 s Zuordenbare Messgrößen • Massefluss • Volumenfluss • Normvolumenfluss • Dichte • Normdichte • Temperatur Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei- tert sich die Auswahl. Impuls-/Frequenz-/Schaltausgang Funktion Als Impuls-, Frequenz- oder Schaltausgang wahlweise einstellbar Ausführung...

  • Seite 9: Ausfallsignal

    Cubemass 100 Anzahl Schaltzyklen Unbegrenzt Zuordenbare Funktionen • Aus • An • Diagnoseverhalten • Grenzwert – Massefluss – Volumenfluss – Normvolumenfluss – Dichte – Normdichte – Temperatur – Summenzähler 1...3 • Überwachung Durchflussrichtung • Status – Überwachung teilgefülltes Rohr – Schleichmengenunterdrückung Verfügt das Messgerät über ein oder mehrere Anwendungspakete, erwei-...
  • Seite 10 Cubemass 100 Impuls-/Frequenz-/Schaltausgang Impulsausgang Fehlerverhalten Wählbar: • Aktueller Wert • Keine Impulse Frequenzausgang Fehlerverhalten Wählbar: • Aktueller Wert • Definierter Wert: 0…12 500 Hz • 0 Hz Schaltausgang Fehlerverhalten Wählbar: • Aktueller Status • Offen • Geschlossen PROFIBUS DP Status- und Alarm- Diagnose gemäß...

  • Seite 11: Webbrowser

    Cubemass 100 Webbrowser Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen Leuchtdioden (LED) Statusinformationen Statusanzeige durch verschiedene Leuchtdioden Je nach Geräteausführung werden folgende Informationen angezeigt: • Versorgungsspannung aktiv • Datenübertragung aktiv • Gerätealarm/-störung vorhanden • EtherNet/IP-Netzwerk verfügbar • EtherNet/IP-Verbindung hergestellt Ex-Anschlusswerte Diese Werte gelten nur für folgende Geräteausführung:...

  • Seite 12: Schleichmengenunterdrückung

    Cubemass 100 Schleichmengenunter- Die Schaltpunkte für die Schleichmengenunterdrückung sind frei wählbar. drückung Galvanische Trennung Die folgenden Anschlüsse sind galvanisch voneinander getrennt: • Ausgänge • Spannungsversorgung Protokollspezifische Daten HART Hersteller-ID 0x11 Gerätetypkennung 0x4A HART-Protokoll Revision Gerätebeschreibungsdateien Informationen und Dateien unter: (DTM, DD) www.endress.com...
  • Seite 13 Cubemass 100 PROFIBUS DP Hersteller-ID 0x11 Ident number 0x1561 Profil Version 3.02 Gerätebeschreibungsdateien Informationen und Dateien unter: (GSD, DTM, DD) • www.endress.com • www.profibus.org Ausgangswerte Analog Input 1…8 (vom Messgerät zum Automa- • Massefluss tisierungssystem) • Volumenfluss • Normvolumenfluss • Zielmessstoff Massefluss •...
  • Seite 14 Cubemass 100 Unterstützte Funktionen • Identification & Maintenance Einfachste Geräteidentifizierung seitens des Leitsystems und des Typen- schildes • PROFIBUS Up-/Download Bis zu 10 Mal schnelleres Parameterschreiben und -lesen durch PROFIBUS Up-/ Download • Condensed Status Einfachste und selbsterklärende Diagnoseinformationen durch Kategorisie- rung auftretender Diagnosemeldungen Konfiguration der Geräte-...
  • Seite 15 Cubemass 100 I/O-Verbindungen Max. 6 Verbindungen (Scanner) Konfigurationsmöglichkeiten für • DIP-Schalter auf dem Elektronikmodul für IP-Adressierung Messgerät • Herstellerspezifische Software (FieldCare) • Add-On-Profile Level 3 für Rockwell Automation Leitsysteme • Webbrowser • Electronic Data Sheet (EDS) im Messgerät integriert Konfiguration der EtherNet- •...
  • Seite 16 Cubemass 100 Konfiguration Instanz: 0x69 O → T Konfiguration: 0x66 T → O Konfiguration: 0x65 Input only Multicast Instanz Größe [Byte] Konfiguration Instanz: 0x68 O → T Konfiguration: 0xC7 T → O Konfiguration: 0x65 Input only Multicast Instanz Größe [Byte]...

  • Seite 17: Energieversorgung

    Cubemass 100 Energieversorgung Klemmenbelegung Übersicht: Gehäuseausführung 1.1 1.2 1.3 2.1 2.2 A0016770 Gehäuseausführung: Kompakt, beschichtet Alu Gehäuseausführung: Kompakt, hygienisch, rostfrei Gehäuseausführung: Ultrakompakt, hygienisch, rostfrei, Gerätestecker M12 Anschlussvariante: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang 1.1 Signalübertragung: Impuls-/Frequenz-/Schaltausgang 1.2 Signalübertragung: 4-20 mA HART 1.3 Versorgungsspannung Anschlussvariante: Modbus RS485 2.1 Signalübertragung...
  • Seite 18 Cubemass 100 Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgänge versorgung Optionen Klemmen Klemmen • Option A: Verschraubung M20x1 A, B • Option B: Gewinde M20x1 •...
  • Seite 19 Cubemass 100 Anschlussvariante PROFIBUS DP Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2 Bestellmerkmal "Ausgang", Option L Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss"...
  • Seite 20 Cubemass 100 Anschlussvariante Modbus RS485 Für Einsatz im nicht explosionsgefährdeten Bereich und Zone 2/Div. 2 Bestellmerkmal "Ausgang", Option M Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss"...
  • Seite 21 Cubemass 100 Anschlussvariante Modbus RS485 Für Einsatz im eigensicheren Bereich. Anschluss via Safety Barrier Promass 100. Bestellmerkmal "Ausgang", Option M Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse"...
  • Seite 22 Cubemass 100 Anschlussvariante EtherNet/IP Bestellmerkmal "Ausgang", Option N Je nach Gehäuseausführung können die Messumformer mit Klemmen oder Gerätesteckern bestellt werden. Verfügbare Anschlussarten Bestellmerkmal Mögliche Auswahl Bestellmerkmal Energie- "Gehäuse" "Elektrischer Anschluss" Ausgang versorgung Optionen Gerätestecker Klemmen • Option L: Stecker M12x1 + Gewinde NPT ½"...

  • Seite 23: Pinbelegung Gerätestecker

    Cubemass 100 Safety Barrier Promass 100 Power Modbus supply RS485 Safe area Power Lift panel for bus termination Communication Safety Barrier Promass 100 Hazardous area Power Modbus supply RS485 A0016922  7 Safety Barrier Promass 100 mit Anschlüssen Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Eigensicherer Bereich Pinbelegung Gerätestecker...
  • Seite 24 Cubemass 100 Gerätestecker für Signalübertragung (geräteseitig) Belegung Codierung Stecker/Buchse Buchse PROFIBUS DP PROFIBUS DP Erdung/Schirmung A0016811 • Als Stecker wird empfohlen: Binder, Serie 763, Teilenr. 79 4449 20 05 • Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierten Stecker verwenden. MODBUS RS485 Gerätestecker für Signalübertragung mit Versorgungsspannung (geräteseitig), MODBUS RS485...

  • Seite 25: Versorgungsspannung

    Cubemass 100 Als Stecker wird empfohlen: • Binder, Serie 763, Teilenr. 99 3729 810 04 • Phoenix, Teilenr. 1543223 SACC-M12MSD-4Q • Beim Geräteeinsatz im explosionsgefährdeten Bereich: Entsprechend zertifizierten Stecker verwenden. Versorgungsspannung Messumformer • Für Geräteausführung mit allen Kommunikationsarten außer Modbus RS485 eigensicher: DC 20…30 V...

  • Seite 26: Versorgungsausfall

    Cubemass 100 Versorgungsausfall • Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen. • Konfiguration bleibt je nach Geräteausführung im Gerätespeicher oder im steckbaren Datenspei- cher (HistoROM DAT) erhalten. • Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert. Elektrischer Anschluss Anschluss Messumformer A0016924 Gehäuseausführung: Kompakt, beschichtet Alu...
  • Seite 27 Cubemass 100 Impuls-/Frequenzausgang – – 12345 A0016801  9 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv) Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten (→  8) Schaltausgang A0016802  10 Anschlussbeispiel für Schaltausgang (passiv) Automatisierungssystem mit Schalteingang (z.B. SPS) Spannungsversorgung Messumformer: Eingangswerte beachten (→  8)
  • Seite 28 Cubemass 100 PROFIBUS DP A0021429  11 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2 Automatisierungssystem (z.B. SPS) Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabels- pezifikation beachten (→  31) Verteilerbox Messumformer Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
  • Seite 29 Cubemass 100 L- L+ A0016804  13 Anschlussbeispiel für Modbus RS485 eigensicher Automatisierungssystem (z.B. SPS) Kabelschirm, Kabelspezifikation beachten (→  31) Safety Barrier Promass 100 Kabelspezifikation beachten (→  31) Nicht explosionsgefährdeter Bereich Nicht explosionsgefährdeter Bereich und Zone 2/Div. 2...

  • Seite 30: Potentialausgleich

    Cubemass 100 HART-Eingang 4...20 mA A0019828  15 Anschlussbeispiel für HART-Eingang (Burst-Mode) über Stromausgang (aktiv) Kabelschirm, Kabelspezifikation beachten (→  31) Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  7) Anschluss für HART-Bediengeräte (→  58) Analoges Anzeigeinstrument Messumformer Messaufnehmer für externe Messgröße...

  • Seite 31: Kabeleinführungen

    Cubemass 100 Kabeleinführungen • Kabelverschraubung: M20 × 1,5 mit Kabel 6…12 mm (0,24…0,47 in) • Gewinde für Kabeleinführung: – NPT ½" – G ½" – M20 Kabelspezifikation Zulässiger Temperaturbereich • –40 °C (–40 °F)...+80 °C (+176 °F) • Mindestanforderung: Kabel-Temperaturbereich ≥ Umgebungstemperatur + 20 K Energieversorgungskabel Normales Installationskabel ausreichend.

  • Seite 32: Leistungsmerkmale

    Cubemass 100 Für weitere Hinweise zur Planung und Installation von EtherNet/IP-Netzwerken: "Media Plan- ning and Installation Manual. EtherNet/IP" der ODVA-Organisation Verbindungskabel Safety Barrier Promass 100 - Messgerät Kabeltyp Abgeschirmtes Twisted-Pair-Kabel mit 2x2 Adern. Bei Erdung des Kabelschirms: Erdungskonzept der Anlage beachten.

  • Seite 33: Nullpunktstabilität

    Cubemass 100 Nullpunktstabilität Nullpunktstabilität [mm] [in] [kg/h] [lb/min] ¹⁄₂₄ 0,0008 0,00003 ¹⁄₁₂ 0,002 0,00007 ¹⁄₈ 0,014 0,0005 ¹⁄₄ 0,02 0,0007 Durchflusswerte Durchflusswerte als Turndown-Kennzahlen abhängig von der Nennweite. SI-Einheiten 1:10 1:20 1:50 1:100 1:500 [mm] [kg/h] [kg/h] [kg/h] [kg/h] [kg/h]...

  • Seite 34: Reaktionszeit

    Cubemass 100 Massefluss (Gase) ±0,25 % v.M. Berechnungsgrundlagen (→  35) Dichte (Flüssigkeiten) ±0,00025 g/cm Temperatur ±0,25 °C ± 0,0025 · T °C (±0,45 °F±0,0015 · (T–32) °F) Die Reaktionszeit ist abhängig von der Parametrierung (Dämpfung). Reaktionszeit Einfluss Umgebungstempe- v.M. = vom Messwert; v.E. = vom Endwert...

  • Seite 35: Berechnungsgrundlagen

    Cubemass 100 v.M. = vom Messwert [% v.M./bar] [% v.M./psi] [mm] [in] ¹⁄₂₄ –0,001 –0,00007 ¹⁄₁₂ ¹⁄₈ –0,005 –0,0004 ¹⁄₄ –0,003 –0,0002 v.M. = vom Messwert, v.E. = vom Endwert Berechnungsgrundlagen BaseAccu = Grundgenauigkeit in % v.M., BaseRepeat = Grund-Wiederholbarkeit in % v.M.

  • Seite 36: Montage

    Cubemass 100 Montage Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforderlich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Ein- Montageort bauorte in der Rohrleitung vermeiden: • Einbau am höchsten Punkt der Leitung •...

  • Seite 37: Einbaulage

    Cubemass 100 Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durchflussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung). Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumfor- merkopf oben Ausnahme: A0015589 Horizontale Einbaulage Messumfor- merkopf unten Ausnahme: A0015590...

  • Seite 38: Wandmontage

    Cubemass 100 [mm] [in] [mm] [in] [mm] [in] [in] [in] 1…6 ½₄…¹⁄₄ ca. 42 ca. 1,65 ½ NPT SW 1 RUPTURE DISK A0019638  19 Messaufnehmergehäuse mit Berstscheibe ohne definierte Mediumsabfuhr Hinweisschild zur Berstscheibe Berstscheibe Wandmontage WARNUNG Falsche Montage des Messaufnehmers Verletzungsgefahr durch Messrohrbruch ‣...

  • Seite 39: Montage Safety Barrier Promass

    Cubemass 100 Montageplatte Zum Anbringen oder Stellen auf eine plane Fläche kann die universelle Montageplatte verwendet werden (Bestellmerkmal "Zubehör", Option PA). 8 mm A0019768  20 Montageset Montageplatte Cubemass 1 x Montageplatte Cubemass 4 x Schraube M5 x 8 4 x Durchführungstülle Nullpunktabgleich Alle Messgeräte werden nach dem neusten Stand der Technik kalibriert.

  • Seite 40: Umgebung

    ‣ Bei Betrieb im Freien: Direkte Sonneneinstrahlung vermeiden, besonders in wärmeren Klimaregionen. Bei Endress+Hauser sind Wetterschutzhauben bestellbar: Kapitel "Zubehör" Temperaturtabellen Für den Einsatz im explosionsgefährdeten Bereich gilt in den nachfolgenden Tabellen, die folgende Abhängigkeit der maximalen Messstofftemperatur für T1-T6 von der maximalen Umgebungstempe-...

  • Seite 41: Si-Einheiten

    Cubemass 100 SI-Einheiten Bestellmerkmal "Gehäuse" [°C] [85 °C] [100 °C] [135 °C] [200 °C] [300 °C] [450 °C] Option A "Kompakt beschichtet Alu" – Option B "Kompakt hygienisch, – – rostfrei" – Option C "Ultrakompakt hygie- nisch, rostfrei, Gerätestecker M12"...

  • Seite 42: Lagerungstemperatur

    Cubemass 100 Maximale Messstofftemperatur T dieser Zeile auswählen, die unmittelbar größer oder gleich der vorhandenen maximalen Messstofftemperatur T ist.  Die Spalte mit der Temperaturklasse für Gas ist ermittelt: 108 °C ≤ 120°C → T4. Die Maximaltemperatur der ermittelten Temperaturklasse entspricht der maximalen Oberflä- chentemperatur für Staub: T4 = 135 °C.
  • Seite 43 Cubemass 100 [psi] [bar] PN 40 [°C] [°F] A0021002-DE  23 Mit Flanschwerkstoff: 1.4539 (904L), Alloy C22; Lose Flansche (nicht messstoffberührend) 1.4404 (316/316L) Flanschanschluss in Anlehnung an ASME B16.5 Bestellmerkmal "Montageset", Option PF, PG [psi] [bar] Class 300 Class 150 [°C]...

  • Seite 44: Nenndruck Schutzbehälter

    Cubemass 100 [psi] [bar] 6200 5800 DN 1 5400 5000 4600 4200 3800 3400 3000 2600 2200 DN 2, DN 4, DN 6 1800 200 [°C] 40 80 120 160 200 240 280 320 360 400 [°F] -40 0 A0021001-DE ...

  • Seite 45: Druckverlust

    Cubemass 100 • Der minimal empfohlene Endwert beträgt ca. 1/20 des maximalen Endwerts • Für die häufigsten Anwendungen sind 20…50 % des maximalen Endwerts als ideal anzusehen • Bei abrasiven Medien (z.B. feststoffbeladenen Flüssigkeiten) ist ein tiefer Endwert zu wählen: Strömungsgeschwindigkeit <1 m/s (<3 ft/s).

  • Seite 46: Beheizung

    Cubemass 100 Isolationsdicke Mediumstemperatur Isolationsdicke bei einer Umgebungstemperatur von T = 40 °C (104 °F) 40(104) Isolationsdicke bei einer Umgebungstemperatur von T = 60 °C (140 °F) 60(140) HINWEIS Die Isolation kann auch dicker sein wie die empfohlene Isolationsdicke. Voraussetzung: ‣...

  • Seite 47: Konstruktiver Aufbau

    Cubemass 100 Konstruktiver Aufbau Bauform, Maße Kompaktausführung Bestellmerkmal "Gehäuse", Option A, "Kompakt beschichtet Alu" A0019431 Abmessungen SI-Einheiten [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] 147,5 93,5 147,5 93,5 147,5 93,5 147,5 93,5 Bei Verwendung einer Anzeige Bestellmerkmal "Anzeige; Bedienung", Option B: Werte +28 mm...
  • Seite 48 Cubemass 100 [in] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₂₄ 0,87 4,72 6,89 0,39 0,051 1,57 3,54 4,72 ¹⁄₁₂ 0,87 4,72 6,89 0,39 0,08 1,57 3,54 4,72 ¹⁄₈ 0,87 4,72 6,89 0,39 0,15 1,57 3,54 4,72 ¹⁄₄ 0,87...
  • Seite 49 Cubemass 100 [in] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₂₄ 0,87 4,72 6,89 0,39 0,051 1,57 3,54 4,72 ¹⁄₁₂ 0,87 4,72 6,89 0,39 0,08 1,57 3,54 4,72 ¹⁄₈ 0,87 4,72 6,89 0,39 0,15 1,57 3,54 4,72 ¹⁄₄ 0,87...
  • Seite 50 Cubemass 100 [in] [in] [in] [in] [in] [in] [in] [in] [in] ¹⁄₂₄ 0,87 4,72 6,89 0,39 0,051 1,57 3,54 4,72 ¹⁄₁₂ 0,87 4,72 6,89 0,39 0,08 1,57 3,54 4,72 ¹⁄₈ 0,87 4,72 6,89 0,39 0,15 1,57 3,54 4,72 ¹⁄₄ 0,87...
  • Seite 51 Cubemass 100 Montageset DN 15 Flansch in Anlehnung an EN 1092-1 (DIN 2501), PN 40: 1.4404 (316/316L) (Bestell- merkmal "Accessories", Option PE), 4-VCO-4 für DN 1-4, 8-VCO-4 für DN 6 [mm] [mm] [mm] [mm] [mm] [mm] [mm] 1…6 4 × Ø14 17,3 Lose Flansche (nicht messstoffberührend) aus rostfreien Stahl 1.4404 (316/316L).
  • Seite 52 Cubemass 100 Montageset ¹⁄₄ NPTF: rostfreier Stahl 1.4539 (904L) für DN 1…4 (Bestellmerkmal "Accessories", Option Montageset ½ NPTF: rostfreier Stahl 1.4539 (904L) für DN 6 (Bestellmerkmal "Accessories", Option PD) [mm] [in] [in] [mm] 1…4 ¾ ¹⁄₄ NPT ¹¹⁄₁₆ ½ NPT Dichtsätze: Bestellmerkmal "Zubehör beigelegt", Option P1 (Viton), P2 (EPDM), P3 (Silicone), P4 (Kalrez).
  • Seite 53 Cubemass 100 VCO-4 Anschluss mit Montageset DN 15 Flansch +1.5 (+0.06) -2.0 (-0.08) A0019725  32 Maßeinheit mm (in) Montageset DN 15 Flansch in Anlehnung an EN 1092-1 (DIN 2501) PN 40: 1.4404 (316/316L) (Bestell- merkmal "Accessories", Option PE), 4-VCO-4 für DN 1-4, 8-VCO-4 für DN 6...
  • Seite 54 Cubemass 100 VCO-4 Anschluss mit Montageset NPTF +1.5 (+0.06) -2,0 (-0.08) A0019724  33 Maßeinheit mm (in) Montageset ¹⁄₄ NPTF: rostfreier Stahl 1.4539 (904L) für DN 1…4 (Bestellmerkmal "Accessories", Option Montageset ½ NPTF: rostfreier Stahl 1.4539 (904L) für DN 6 (Bestellmerkmal "Accessories", Option PD)

  • Seite 55: Gewicht

    Cubemass 100 A0012335 [mm] [in] [in] [mm] [in] [mm] [in] [mm] [in] 1…6 ¹⁄₂₄…¹⁄₄ ½ NPT 1,18 ca. 37 ca. 1,46 1,30 Gewicht Kompaktausführung Gewicht in SI-Einheiten Alle Werte (Gewicht) beziehen sich auf Geräte mit EN/DIN PN 40-Flanschen. Gewichtsangaben in [kg].
  • Seite 56 Cubemass 100 Kabeleinführungen/-verschraubungen A0020640  34 Mögliche Kabeleinführungen/-verschraubungen Kabeleinführung im Messumformer-, Wandaufbau- oder Anschlussgehäuse mit Innengewinde M20 x 1,5 Kabelverschraubung M20 x 1,5 Adapter für Kabeleinführung mit Innengewinde G ½" oder NPT ½" Bestellmerkmal "Gehäuse", Option A "Kompakt, beschichtet Alu"...

  • Seite 57: Prozessanschlüsse

    Cubemass 100 Prozessanschlüsse VCO Kupplung • 4-VCO-4 Anschluss: Rostfreier Stahl, 1.4539 (904L) • 8-VCO-4 Anschluss: Rostfreier Stahl, 1.4404 (316L) Montageset, Flansche nach EN 1092-1 (DIN 2501), ASME B16.5, JIS B2220 • Rostfreier Stahl, 1.4539 (904L) • Rostfreier Stahl, 316L Montageset, lose Flansche nach EN 1092-1 (DIN 2501), ASME B16.5, JIS B2220 Rostfreier Stahl, 1.4404 (316/316L)

  • Seite 58: Vor-Ort-Anzeige

    Cubemass 100 Effizientes Diagnoseverhalten erhöht die Verfügbarkeit der Messung • Behebungsmaßnahmen sind via Bedientools und Webbrowser abrufbar • Vielfältige Simulationsmöglichkeiten • Statusanzeige durch mehrere Leuchtdioden (LED) auf dem Elektronikmodul im Gehäuseraum Vor-Ort-Anzeige Die Vor-Ort-Anzeige ist nur bei folgender Geräteausführung vorhanden: Bestellmerkmal "Anzeige;...

  • Seite 59: Service-Schnittstelle

    Cubemass 100 A0016961 Ethernet-Netzwerk Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation) Workstation zur Messgerätbedienung: Mit Add-on-Profil Level 3 für "RSLogix 5000" (Rockwell Automation) oder mit Electronic Data Sheet (EDS) Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare"...
  • Seite 60 Cubemass 100 HART A0016926  36 Anschluss bei Bestellmerkmal "Ausgang", Option B: 4-20 mA HART, Impuls-/Frequenz-/Schaltausgang Service-Schnittstelle (CDI-RJ45) des Messgeräts mit Zugriff auf integrierten Webserver Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit Bedientool "FieldCare" mit COM DTM "CDI Communication TCP/IP"...

  • Seite 61: Zertifikate Und Zulassungen

    CE-Zeichen zusammen mit den angewandten Normen in der entsprechenden EG-Konformitätserklärung aufge- führt. Endress+Hauser bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. C-Tick Zeichen Das Messsystem stimmt überein mit den EMV-Anforderungen der Behörde "Australian Communica- tions and Media Authority (ACMA)".

  • Seite 62: Ex-Zulassung

    Das Messgerät ist zum Einsatz im explosionsgefährdeten Bereich zertifiziert und die zu beachtenden Sicherheitshinweise im separaten Dokument "Safety Instructions" (XA) beigefügt. Dieses ist auf dem Typenschild referenziert. Die separate Ex-Dokumentation (XA) mit allen relevanten Daten zum Explosionsschutz ist bei Ihrer Endress+Hauser Vertriebszentrale erhältlich. ATEX/IECEx Aktuell sind die folgenden Ex-Ausführungen lieferbar: Ex ia Kategorie (ATEX) Zündschutzart...

  • Seite 63: Bestellinformationen

    Anwendungspakete lieferbar: z.B. aufgrund von Sicherheitsaspekten oder spezifischer Anforderun- gen von Applikationen. Die Anwendungspakete können bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt wer- den. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebs- zentrale erhältlich oder auf der Produktseite der Endress+Hauser Website: www.endress.com.

  • Seite 64: Heartbeat Technology

    Die Ausgabe der Messwerte erfolgt über die digitalen und analogen Ausgänge des Messgeräts. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Produktseite der Endress+Hauser Webseite: www.endress.com.

  • Seite 65: Servicespezifisches Zubehör

    Betrieb der Messgeräte. Zu jedem Messgerät stehen über den gesamten Lebenszyklus alle relevanten Informationen zur Verfügung: z.B. Gerätestatus, Ersatzteile, gerätespezifische Dokumentation. Die Anwendung ist bereits mit den Daten Ihrer Endress+Hauser Geräte gefüllt; auch die Pflege und Updates des Datenbestandes übernimmt Endress+Hauser. W@M ist verfügbar: •...

  • Seite 66: Systemkomponenten

    • Die mitgelieferte CD-ROM zum Gerät (je nach Geräteausführung ist die CD-ROM nicht Teil des Lieferumfangs!) • Der W@M Device Viewer: Seriennummer vom Typenschild eingeben (www.endress.com/deviceviewer) • Die Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder den 2- D-Matrixcode (QR-Code) auf dem Typenschild scannen. Standarddokumentation Kurzanleitung Messgerät...

  • Seite 67: Eingetragene Marken

    Eingetragene Marke der Microsoft Corporation, Redmond, Washington, USA TRI-CLAMP ® Eingetragene Marke der Firma Ladish & Co., Inc., Kenosha, USA Applicator ® , FieldCare ® , Field Xpert , HistoROM ® , Heartbeat Technology Eingetragene oder angemeldete Marken der Unternehmen der Endress+Hauser Gruppe Endress+Hauser...
