30 Leitlinien für die Elektroplanung

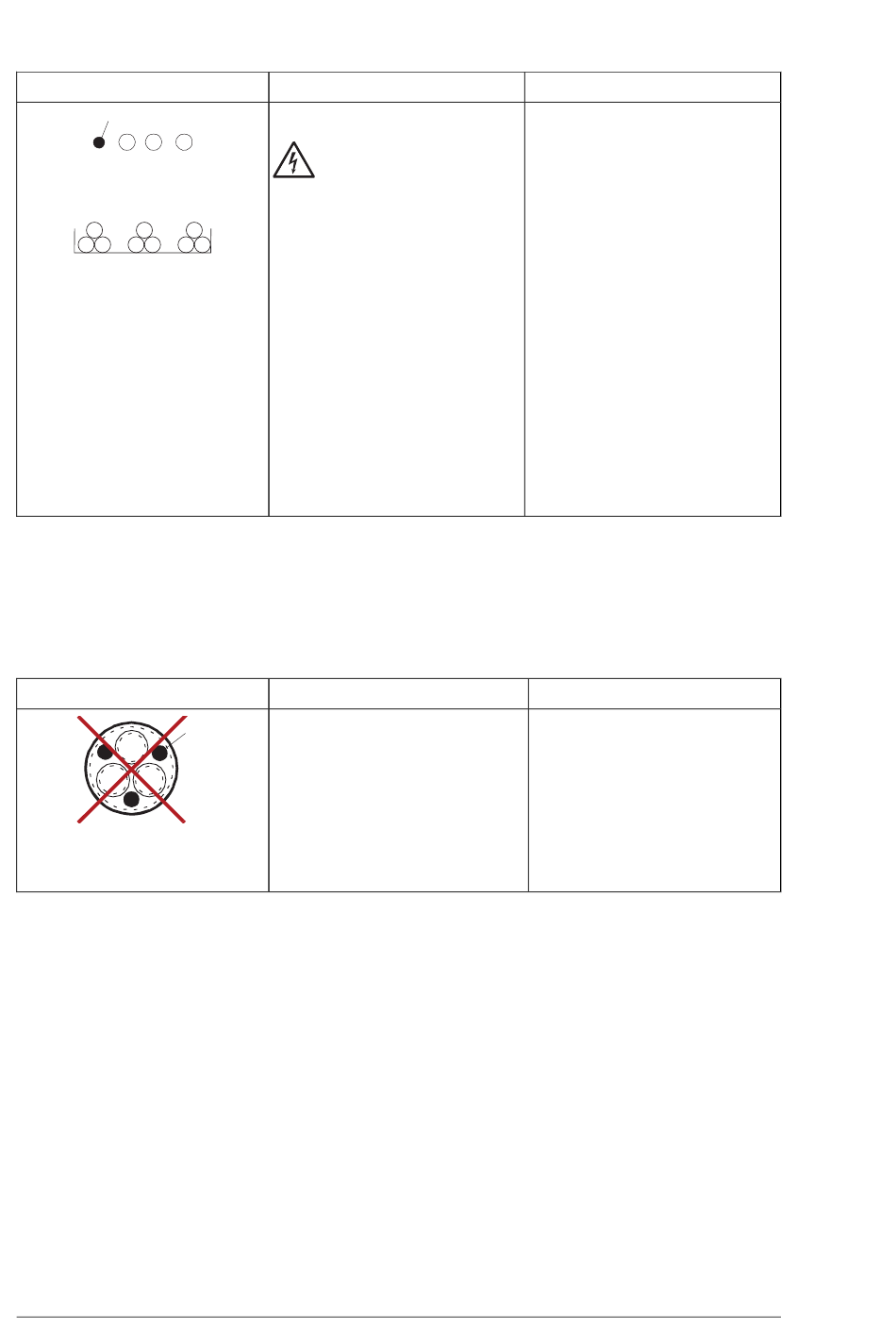

Kabeltyp
PE
Ein Einzelleiter-Kabelsystem: drei
Phasenleiter und ein PE-Leiter auf
einer Kabelpritsche
L1 L2
L2 L3 L3 L1 L1
Bevorzugte Verlegung von Kabeln
zur Vermeidung einer Spannungs-
und Stromunsymmetrie zwischen
den Phasen
1) Die Armierung kann als EMV-Schirm fungieren, solange sie die gleiche Leistung aufweist wie der konzentrische EMV-Schirm
eines geschirmten Kabels. Um bei hohen Frequenzen wirksam zu sein, muss die Schirmleitfähigkeit mindestens 1/10 der
Phasenleiter-Leitfähigkeit betragen. Die Wirksamkeit des Schirms kann auf Basis der Schirminduktanz ermittelt werden,
die niedrig sein muss und nur geringfügig frequenzabhängig sein darf. Diese Anforderungen sind durch eine(n) Kupfer-
oder Aluminiumschirm/-armierung leicht zu erfüllen. Der Querschnitt eines Stahlschirms muss großzügig bemessen sein
und die Schirmspirale darf nur eine geringe Steigung aufweisen. Verzinken erhöht die Hochfrequenzleitfähigkeit.
Nicht zulässige Leistungskabeltypen
Kabeltyp
Symmetrisch geschirmte Kabel mit
einzelnen Schirmen für jeden Pha-
senleiter

Netzkabelschirm

￭
Wenn der Kabelschirm als alleiniger Schutzleiter (PE) verwendet wird, muss sichergestellt
sein, dass die Leitfähigkeit den Anforderungen für Schutzleiter entspricht.
Um abgestrahlte und leitungsgebundene, hochfrequente Emissionen zu unterdrücken, muss
die Leitfähigkeit des Kabelschirms mindestens 1/10 der Phasenleiter-Leitfähigkeit betragen.
Die Anforderungen lassen sich einfach mit einem Kupfer- oder Aluminiumschirm erfüllen.
Die Mindestanforderung an den Motorkabelschirm des Antriebs ist nachfolgend angegeben.
Er besteht aus einer konzentrischen Lage aus Kupferdrähten mit einer spiralförmigen Lage
aus Kupferband oder Kupferdraht. Je besser und dichter der Schirm ist, desto geringer sind
die Emissionen und Lagerströme.
Verwendung als Netzkabel
Ja
WARNUNG!
Wenn Sie in einem IT-Netz-
werk ungeschirmte einadri-
ge Kabel verwenden, stellen
Sie sicher, dass der nichtlei-
L3
tende Außenmantel (Um-
L2
mantelung) der Kabel guten
Kontakt mit einer ordnungs-
gemäß geerdeten leitenden
Oberfläche hat. Installieren
Sie die Kabel beispielswei-
se auf einer ordnungsge-
mäß geerdeten Kabelprit-
sche. Andernfalls kann am
nichtleitenden Außenmantel
der Kabel Spannung anlie-
gen, und es besteht sogar
die Gefahr eines Strom-
schlags.
Verwendung als Netzkabel
Nein
PE
Verwendung als Motorkabel
Nein
Verwendung als Motorkabel
Nein
