5.1.3 Typschild des Typs DBW...5X/..6SM..E
Bei Ventilen des Typs DBW...5X/..6SM..E (Druckbegrenzungsventile mit aufgebautem
Wege-Sitzventil) ist das Typschild auf dem Gehäuseteil angebracht, in dem auch das
Verstellelement montiert ist.
Das Typschild enthält folgende Angaben:

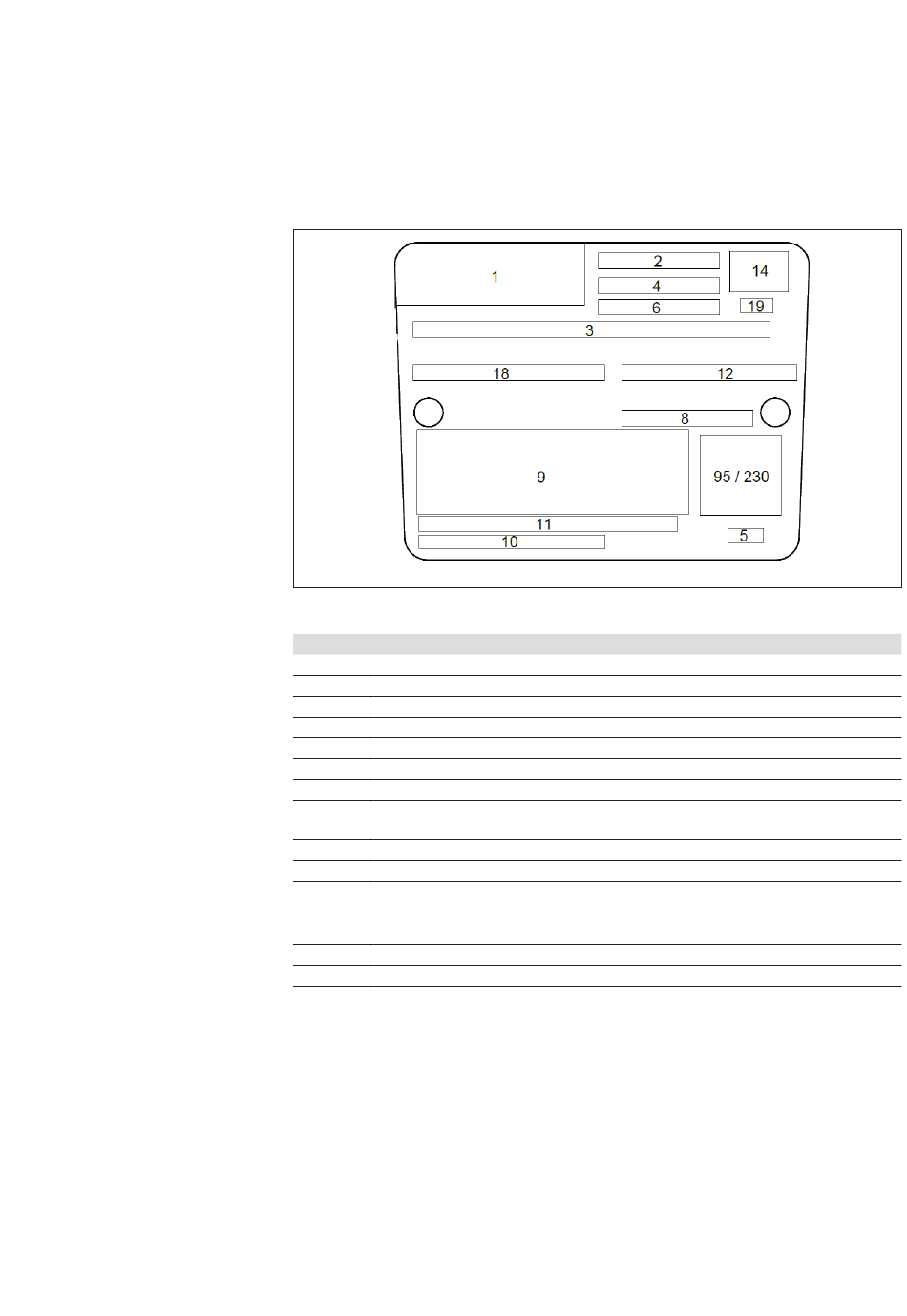

Abb. 3: Typschild DBW...5X/..6SM..E
Nr.
Art der Angabe
1
Herstellerlogo
2
Material-Nr. des Ventils (=Bestell-Nr.)
3
Typbezeichnung des Gesamtventils
4
Serialnummer des Ventils
5
Nummer des Herstellerwerks
6
Herstellungsdatum (Jahr und Woche, verkürzte Darstellung nach EN 28601)
8
Betriebstemperaturbereich
9
Hydrauliksymbol entsprechend ISO 1219 (für Druckbegrenzungsventil mit
Wegeventil)
10
Herkunftsbezeichnung
11
Name und Anschrift des Herstellers
12
Kunden- oder Fertigungsauftragsnummer
14
CE-Kennzeichen
18
Bauteilkennzeichen
19
Kennziffer der Prüfstelle
95
Rexroth QR-Code
1)
Für Ventile aus einem Fertigungsauftrag fortlaufend vergebene Zähl-Nummer.
2)
Fortlaufend vergebene Nummer. Diese Nummer ist identisch mit der Ventil-Nr. in der zugehörigen
Bescheinigung über die Einstellung von Sicherheitsventilen (Einstellbescheinigung) und ermöglicht
dadurch die eindeutige Zuordnung des Ventils zu dieser Einstellbescheinigung. Umfasst ein
Fertigungsauftrag mehrere identische Sicherheitsventile, dann kann für alle Ventile aus diesem
Fertigungsauftrag die gleiche Nummer vergeben sein. Die zugehörige Einstellbescheinigung gilt
dann für alle identischen Ventile dieses Fertigungsauftrages und an die in der Einstellbescheinigung
angegebene Kunden- oder Fertigungsauftragsnummer wird eine Angabe über die Gesamtanzahl x
der Ventile in der Form /1 – x angehängt.
3)
Alternativ kann das CE-Kennzeichen auch nur als Einprägung auf dem Ventilkörper vorhanden
sein.
1)
2)
3)
RD25802-B/09.19, DB(W)...5X/...E, Bosch Rexroth AG
Zu diesem Produkt
19/56
