- Seite 1 Montagehandbuch SIMATIC NET Rugged Ethernet Switches RUGGEDCOM RS910W Ausgabe 12/2020 https://www.siemens.com...
- Seite 2 Vorwort Einleitung Installation des Geräts SIMATIC NET Gerätemanagement Rugged Ethernet Switches RUGGEDCOM RS910W Kommunikations-Ports Technische Daten Montagehandbuch Zertifizierung 12/2020 C79000-G8900-1031-11...
-
Seite 3: Qualifiziertes Personal
Beachten Sie Folgendes: WARNUNG Siemens -Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation,... -
Seite 4: Inhaltsverzeichnis
Zugang zur Dokumentation ..................... v Eingetragene Marken ......................v Gewährleistung ........................v Schulung ..........................vi Kundensupport ........................vi Kontakt Siemens ........................vii Einleitung ..........................1 Funktionale Highlights ..................2 Beschreibung ......................3 Erforderliche Werkzeuge und Werkstoffe ............... 4 Außerbetriebnahme und Entsorgung ..............4 Empfehlungen zur Verkabelung ................ - Seite 5 Inhaltsverzeichnis 4.3.3 Kanalzuteilungen für IEEE 802.11b/g ..............27 Serielle Ports ....................... 28 4.4.1 Serielle RS232/RS485/RS422-Ports (DB9) .............. 28 4.4.2 Serielle RS232/RS485/RS422-Ports (RJ45) ............. 29 4.4.3 Serielle RS232/RS485/RS422-Ports in Glasfasertechnik .......... 30 4.4.4 Anschließen mehrerer RS485-Geräte ..............30 Technische Daten ........................ 33 Technische Daten der Stromversorgung ..............
-
Seite 6: Vorwort
Verwendung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Gewährleistung Siemens gewährt eine Garantie von fünf (5) Jahren ab dem Kaufdatum auf das Produkt unter der Bedingung, dass das Produkt während der Garantiedauer zu Wartungszwecken an unser Werk zurückgesandt wird. Dieses Produkt enthält keine durch den Anwender zu wartenden Teile. -
Seite 7: Schulung
Siemens- Vertriebspartner. Kundensupport Der Kundensupport ist für alle Kunden von Siemens rund um die Uhr an 7 Tagen in der Woche erreichbar. Für technischen Support oder allgemeine Informationen wenden Sie sich auf einem der folgenden Wege an den Siemens-Kundensupport: Online Stellen Sie Ihre Support-Anfrage über... -
Seite 8: Kontakt Siemens
Vorwort Kontakt Siemens • Support-Anfragen stellen oder den Status einer Support-Anfrage prüfen, • einen lokalen Siemens-Vertreter des Vertriebs, des Technischen Supports, für Schulungen usw. kontaktieren, • anderen Siemens-Kunden und dem Support-Forum Fragen stellen oder mit ihnen Wissen austauschen. Kontakt Siemens... - Seite 9 Vorwort Kontakt Siemens viii RUGGEDCOM RS910W Montagehandbuch, 12/2020, C79000-G8900-1031-11...
-
Seite 10: Einleitung

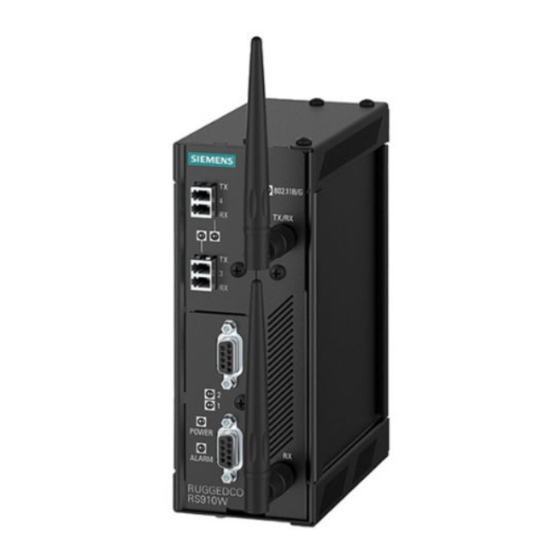

Einleitung Der RUGGEDCOM RS910W ist ein serieller Geräteserver für den Einsatz in der Energieerzeugung und -verteilung, der ein lokales Netzwerk nach IEEE 802.11b/ g (LAN) mit verdrahteten seriellen sowie Ethernet-Ports kombiniert. Damit ist es möglich, über ein WLAN nach IEEE 802.11i jedes serielle Gerät RS232/422/485 bei bis zu 230 Kilobit je Sekunde und/oder Ethernet-Geräte für drahtlosen Zugang und Steuerung anzubinden. -
Seite 11: Funktionale Highlights
Einleitung 1.1 Funktionale Highlights hervorragend zur Realisierung von Ethernet-Netzwerken für aufgabenkritische Echtzeit-Steuerungsanwendungen eignet. Funktionale Highlights Serieller Geräteserver • 2 vollständig konforme serielle EIA/TIA RS485/RS422/RS232-Ports (per Software auswählbar) • Baudraten bis zu 230 kBaud • 2 serielle RS485/RS422/RS232-Ports (DB9 oder RJ45) • [Optional] Integrierter RS485 Abschluss Ethernet-Ports •... -
Seite 12: Beschreibung
Einleitung 1.2 Beschreibung Beschreibung Der RUGGEDCOM RS910W verfügt auf dem Frontbedienfeld über eine Reihe von Ports, Steuerelementen und Anzeige-LEDs, die zum Anschließen und Konfigurieren des Geräts sowie zur Fehlerbehebung dienen. LED POWER LED ALARM [Optional] Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX) Drahtlose Ethernet-Ports Serielle Ports RS232-Konsolenport (seriell) -
Seite 13: Erforderliche Werkzeuge Und Werkstoffe
Einleitung 1.3 Erforderliche Werkzeuge und Werkstoffe wechselt in den Default-Zustand. Weitere Informationen finden Sie unter: • "Anschließen des ausfallsicheren Alarmrelais (Seite 13)" • "Technische Daten des ausfallsicheren Alarmrelais (Seite 34)" Reihenklemmen für Steckbare Reihenklemmen für den Anschluss einer oder mehrerer Stromversorgung Stromquellen. -
Seite 14: Empfehlungen Zur Verkabelung
Ereignisses zu Fehlern oder Unterbrechungen der Kommunikation kommen kann, die Wiederherstellung jedoch automatisch geschieht. Siemens empfiehlt ebenfalls nicht die Verwendung von in Kupfer ausgeführten Ethernet-Ports zur Anbindung von Geräten im Feld über Entfernungen, durch die bei Fehlerzuständen zwischen Leitung und Erde starke Erhöhungen des Erdpotentials (über 2500 V) auftreten könnten. - Seite 15 Einleitung 1.5.1 Unterstützte Glasfaserkabel RUGGEDCOM RS910W Montagehandbuch, 12/2020, C79000-G8900-1031-11...
-
Seite 16: Installation Des Geräts
Dieses Produkt enthält keine vom Anwender instandsetzbaren Teile. Die Gewährleistung erlischt, sobald Wartungsmaßnahmen von unbefugtem Personal ausgeführt werden. Von Siemens AG nicht ausdrücklich genehmigte Änderungen können zu ungültigen Spezifikationen, Prüfergebnissen und behördlichen Zulassungen führen, und die Berechtigung des Anwenders zum Betrieb dieses Geräts kann erlöschen. -
Seite 17: Allgemeines Vorgehen
Beschädigung. Prüfen Sie, ob der Lieferumfang vollständig ist. WICHTIG Wenn ein Teil fehlt oder beschädigt ist, benachrichtigen Sie Siemens. Installation des Geräts in explosionsgefährdeten Bereichen Der RUGGEDCOM RS910W erfüllt konstruktiv die Sicherheitsstandards nach Class I, Division 2 für explosionsgefährdete Bereiche, in denen im Gegensatz zu normalen Betriebsumgebungen Konzentrationen brennbarer Gase, Dämpfe oder Flüssigkeiten... -
Seite 18: Montage Des Geräts
Installation des Geräts 2.4 Montage des Geräts die endgültige Ausführung von einer zugelassenen örtlichen Aufsichtsbehörde abgenommen werden muss. Bei der Installation und dem Betrieb des Geräts müssen die folgenden besonderen Bedingungen für den sicheren Einsatz erfüllt werden: • Die Geräte müssen in einem Gehäuse untergebracht sein, das im Normalbetrieb als nicht zugänglich gilt, ohne dass ein Werkzeug mit einer Schutzart von mindestens IP54 verwendet wird. -
Seite 19: Montage Des Geräts Auf Einer Din-Schiene
Installation des Geräts 2.4.1 Montage des Geräts auf einer DIN-Schiene 2.4.1 Montage des Geräts auf einer DIN-Schiene Der RUGGEDCOM RS910W kann mit einem DIN-Schienenadapter bestellt werden, der auf der Rückseite des Gehäuses vorinstalliert ist. Mit Hilfe des Adapters kann das Gerät auf eine DIN-Schiene (35 mm oder 1.4 in) nach IEC/EN 60715 oder TS35 geschoben werden. -
Seite 20: Schalttafeleinbau Des Geräts
Installation des Geräts 2.4.2 Schalttafeleinbau des Geräts Ausbauen des Geräts Zum Demontieren des Geräts von einer DIN-Schiene gehen Sie wie folgt vor: Schieben Sie einen Schlitzschraubendreher in die Nut der Schiebeentriegelung und bewegen Sie ihn nach unten. DIN-Schiene Adapter für DIN-Schiene Abbildung 2.2 Demontage des Geräts von einer DIN-Schiene Drücken Sie den unteren Teil des Geräts von der DIN-Schiene weg. -
Seite 21: Anschließen Der Antennen
Installation des Geräts 2.5 Anschließen der Antennen Halten Sie das Gerät an die Schalttafel und richten Sie die Adapter an den Montagebohrungen aus. Schraube (M3.5 oder #6-32) Adapter für den Schalttafeleinbau Abbildung 2.3 Schalttafeleinbau Befestigen Sie die Adapter mit Schrauben M3.5 oder #6-32 an der Schalttafel. Anschließen der Antennen Der RUGGEDCOM RS910W unterstützt zwei Dipolantennen, die für eine bestmögliche Positionierung um 360 °... -
Seite 22: Anschließen Des Ausfallsicheren Alarmrelais
Installation des Geräts 2.6 Anschließen des ausfallsicheren Alarmrelais Richten Sie den Steckverbinder der Antenne am drahtlosen Port aus (entweder TX/RX oder RX) und schrauben Sie die Antenne auf den Port. Vergewissern Sie sich, dass die Verbindung handfest ist. Abbildung 2.4 Installation der Antenne Wiederholen Sie Schritt 2 mit der zweiten Antenne. -
Seite 23: Anschluss An Die Netzspannung
Installation des Geräts 2.7 Anschluss an die Netzspannung Schließen Sie ein ausfallsicheres Gerät an die Reihenklemme an. Öffnerkontakt Massekontakt Schließerkontakt Abbildung 2.5 Verdrahten des fehlersicheren Alarmrelais Anschluss an die Netzspannung Der RUGGEDCOM RS910W kann mit einer einzelnen AC/DC- Hochspannungsversorgung oder DC-Niederspannungsversorgung betrieben werden. WICHTIG •... -
Seite 24: Anschließen Der Ac/Dc-Hochspannungsversorgung
Installation des Geräts 2.7.1 Anschließen der AC/DC-Hochspannungsversorgung 2.7.1 Anschließen der AC/DC-Hochspannungsversorgung Gehen Sie zum Anschließen eines Netzteils mit hoher Wechselspannung/ Gleichspannung an das Gerät wie folgt vor: NOTICE Elektrische Gefahr – Gefahr von Sachschäden Spannungsversorgungskabel für Wechselstrom KEINESFALLS mit Klemmen für Gleichstrom verbinden. - Seite 25 Installation des Geräts 2.7.1 Anschließen der AC/DC-Hochspannungsversorgung Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für Pluspol/Phase (+/L) am Klemmenblock. Plusklemme/stromführend (+/L) Minusklemme/neutral (-/N) Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.6 Klemmenblockverdrahtung RUGGEDCOM RS910W Montagehandbuch, 12/2020, C79000-G8900-1031-11...
-
Seite 26: Anschließen Der Gleichspannungsversorgung (Dc)
Installation des Geräts 2.7.2 Anschließen der Gleichspannungsversorgung (DC) ± ± ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.7 Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für Minuspol/Nullleiter (+/N) am Klemmenblock. Verbinden Sie den von der Spannungsquelle kommenden Erdungsleiter mit der Masse-Erdungsklemme an der Reihenklemme. - Seite 27 Installation des Geräts 2.7.2 Anschließen der Gleichspannungsversorgung (DC) Verbinden Sie die von der Spannungsquelle kommende Plusleitung mit der Klemme für den Pluspol am Klemmenblock. ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.8 Verdrahtung der Reihenklemme – Einzelne DC-Stromversorgungseingänge Verbinden Sie die von der Spannungsquelle kommende Minusleitung mit der Klemme für den Minuspol am Klemmenblock.
- Seite 28 Installation des Geräts 2.7.2 Anschließen der Gleichspannungsversorgung (DC) [Optional] Wenn ein redundanter Anschluss erforderlich ist, wiederholen Sie Schritt 2 Schritt 3, um die Sekundärleistungseingänge anzuschließen. ± ± ± ± Plusklemme Minusklemme Überspannungsschutzklemme Geschirmtes Erdungskabel Abbildung 2.9 Verdrahtung der Reihenklemme – Doppelte DC-Stromversorgungseingänge Verbinden Sie mit einem geflochtenen Erdungsband oder einem anderen angemessenen Erdungsleiter die Erdungsklemme für Überspannung mit dem Gehäusemasseanschluss.
- Seite 29 Installation des Geräts 2.7.2 Anschließen der Gleichspannungsversorgung (DC) RUGGEDCOM RS910W Montagehandbuch, 12/2020, C79000-G8900-1031-11...
-
Seite 30: Gerätemanagement
Gerätemanagement In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen und das Gerät verwalten. Anschließen an das Gerät Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die RUGGEDCOM RS910W -Konsole und die Webschnittstellen des Geräts beschrieben. -
Seite 31: Konfigurieren Des Geräts
Gerätemanagement 3.2 Konfigurieren des Geräts Der serielle Konsolenport implementiert RS232 DCE auf einem DB9-Steckverbinder. Der Port hat die folgende Pinbelegung: Bezeichnung Beschreibung Reserviert (nicht anschließen) Daten senden Daten empfangen Reserviert (nicht anschließen) Signalmasse Reserviert (nicht anschließen) Reserviert (nicht anschließen) Abbildung 3.1 Serieller DB9-Konsolenport Reserviert (nicht anschließen) Reserviert (nicht anschließen) -
Seite 32: Kommunikations-Ports
Kommunikations-Ports Der RUGGEDCOM RS910W kann mit Kommunikationsports verschiedener Typen ausgestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern. Ports 1 und 2 Ports 3 und 4 Port 9 Abbildung 4.1 Port-Zuweisung Port 1 und 2 Serielle Ports 3 und 4 Ethernet-Ports in Kupfertechnik (10/100Base-TX) oder Glasfasertechnik (100Base-FX) Funkantennen Ethernet-Ports in Kupfertechnik... -
Seite 33: Pinbelegung
Kommunikations-Ports 4.1 Ethernet-Ports in Kupfertechnik WARNUNG Gefahr von elektrischem Schlag – Gefahr schwerer Personenschäden und/oder Störungen an Geräten Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten Kabel über den Schirmleiter und die RJ45-Buchsen an den jeweiligen Enden keine Erdungsschleife bilden. Erdungsschleifen können übermäßiges Rauschen und übermäßige Störungen verursachen und, was noch wichtiger ist, die Gefahr von elektrischem Schlag mit sich bringen, was zu schweren Personenschäden führen kann. -
Seite 34: Ethernet-Ports In Glasfasertechnik
Kommunikations-Ports 4.2 Ethernet-Ports in Glasfasertechnik Bezeichnung Beschreibung Daten senden+ Reserviert (nicht anschließen) Reserviert (nicht anschließen) Daten senden- Reserviert (nicht anschließen) Reserviert (nicht anschließen) Technische Daten Technische Daten zu den verfügbaren Ethernet-Ports in Kupfertechnik finden Sie in "Technische Daten für Ethernet-Port in Kupfertechnik (Seite 34)". -
Seite 35: Drahtlose Ethernet-Ports
Kommunikations-Ports 4.3 Drahtlose Ethernet-Ports LEDs Jeder Port verfügt über eine LED, die den Zustand (Verbindung/Aktivität) des Ports anzeigt. Zustand Beschreibung Gelb (dauerhaft leuchtend) Verbindung hergestellt Gelb (blinkend) Verbindung (Aktivität) Keine Verbindung erkannt Technische Daten Technische Daten zu den verfügbaren Ethernet-Ports in Glasfasertechnik siehe "Technische Daten für Ethernet-Ports in Glasfasertechnik (Seite 35)". -
Seite 36: Kanalzuteilungen Für Ieee 802.11B/G
Kommunikations-Ports 4.3.3 Kanalzuteilungen für IEEE 802.11b/g 2 MBit/s DQPSK 1 MBit/s DBPSK Kanäle 11 – USA (FCC) 11 – KAN (IC) 14 – Japan (MKK) 13 – Andere Länder (ETS) Ausgangsleistung 100 mW (20 dBm) 802.11b 11 MBit/s Datenrate 100 mW (20 dBm) 802.11g 6-24 MBit/s Datenrate 79 mW (19 dBm) 802.11g 36 MBit/s Datenrate 63 mW (18 dBm) 802.11g 48 MBit/s Datenrate 40 mW (16 dBm) 802.11g 54 MBit/s Datenrate... -
Seite 37: Serielle Ports
Kommunikations-Ports 4.4 Serielle Ports Kanalkennung Frequenz (MHz) Geltungsbereich Amerika (-A) EMEA (-E) Japan (-J) Restliche Welt (-W) 2484 ● Nicht unterstützt in Japan für Betriebsart 802.11g. Serielle Ports Der RUGGEDCOM RS910W unterstützt die seriellen Ports DB9, RJ45 und ST (Straight Tip), die alle im Modus RS232, RS485 oder RS422 betrieben werden können. -
Seite 38: Serielle Rs232/Rs485/Rs422-Ports (Rj45)
Kommunikations-Ports 4.4.2 Serielle RS232/RS485/RS422-Ports (RJ45) Die Pinbelegung für die RS232/RS485/RS422-Ports (DB9) ist wie folgt: Bezeichnung RS232- Betriebsart Betriebsart Modus RS485 RS422 TX/RX+ Erdung (Schutzkontakt) TX/RX- Abbildung 4.8 Serieller Konsolenport RS232/ RS485/RS422 DB9 RI (Keine ... -
Seite 39: Serielle Rs232/Rs485/Rs422-Ports In Glasfasertechnik
Kommunikations-Ports 4.4.3 Serielle RS232/RS485/RS422-Ports in Glasfasertechnik Intern verbunden. Intern verbunden. Im RS232-Modus befindet sich dieser Pin in einem Zustand mit hoher Impedanz. Eine DEE, die RTS feststellt, wird CTS bestätigt sehen, obwohl das Gerät keine Hardware-Flusskontrolle durchführt. 4.4.3 Serielle RS232/RS485/RS422-Ports in Glasfasertechnik Der RS910W kann mit seriellen RS232/RS485/RS422-Ports in Glasfasertechnik ausgestattet werden. - Seite 40 Kommunikations-Ports 4.4.4 Anschließen mehrerer RS485-Geräte 120Ω 10nF 120Ω 10nF RUGGEDCOM RS910W-Gerät Erdung (Schutzkontakt) Minus Plus Schirmung gegen Erde (an einem einzigen Punkt angeschlossen) RS485-Geräte (insgesamt 32) Abbildung 4.11 Empfohlene RS485-Verdrahtung RUGGEDCOM RS910W Montagehandbuch, 12/2020, C79000-G8900-1031-11...
- Seite 41 Kommunikations-Ports 4.4.4 Anschließen mehrerer RS485-Geräte RUGGEDCOM RS910W Montagehandbuch, 12/2020, C79000-G8900-1031-11...
-
Seite 42: Technische Daten
Technische Daten Dieser Abschnitt enthält wichtige technische Daten zum Gerät. Technische Daten der Stromversorgung Hinweis Beim Bestimmen der Kabellängen ist sicherzustellen, dass an der Stromversorgung die Mindesteingangsspannung anliegt. Gefährliche Umgebungen Art der Eingangsbereich Bemessungswert Potentialtrennung Maximale Stromversorgung der internen Stromaufnahme Minimum Maximum Sicherung... -
Seite 43: Technische Daten Des Ausfallsicheren Alarmrelais
Technische Daten 5.2 Technische Daten des ausfallsicheren Alarmrelais Technische Daten des ausfallsicheren Alarmrelais Gefährliche Umgebungen Maximale Kontaktspannung Schaltbemessungsstrom Potentialtrennung 30 VDC 1 A 1500 V für 1 Minute 80 VDC 0,3 A 30 VAC Ex-freie Umgebung Maximale Kontaktspannung Schaltbemessungsstrom Potentialtrennung 30 VDC 2 A, 60 W 1500 V für 1 Minute 125 VDC 0,24 A, 30 W... -
Seite 44: Technische Daten Für Ethernet-Ports In Glasfasertechnik
Sie 3 dBm. • Die maximale Segmentlänge ist stark abhängig von Faktoren wie Faserqualität sowie der Anzahl an Verteilern und Spleißen. Für Hilfe bei der Bestimmung der maximalen Segmentabstände wenden Sie sich an einen Siemens- Vertriebspartner. Tx (dBm) Empf.- Empf.-... -
Seite 45: Serielle Ports In Kupfertechnik
Technische Daten 5.7 Betriebsumgebung Serielle Ports in Kupfertechnik Baudrate 300 bis 230 kBaud Steckverbinder DB9 oder RJ45 Potentialtrennung 2,5 kV Serielle Glasfaser-Ports Betriebsart Multimode Steckverbinder Typische Entfernung (km) Lichtwellenlänge (nm) 820 Kabel 50/125 oder 62,5/125 Betriebsumgebung Der RUGGEDCOM RS910W ist für einen Betrieb unter folgenden Umgebungsbedingungen ausgelegt. - Seite 46 Technische Daten 5.8 Maßzeichnungen 65.3 116.59 7.87 Abbildung 5.1 Gesamtabmessungen RUGGEDCOM RS910W Montagehandbuch, 12/2020, C79000-G8900-1031-11...
- Seite 47 Technische Daten 5.8 Maßzeichnungen 132.9 13.64 101.6 11.2 78.74 120.65 Abbildung 5.2 Maße der Schalttafel und der DIN-Schienenbefestigung RUGGEDCOM RS910W Montagehandbuch, 12/2020, C79000-G8900-1031-11...
-
Seite 48: Zertifizierung
Zertifizierung Das RUGGEDCOM RS910W-Gerät wurde gründlich geprüft, um seine Konformität mit anerkannten Normen zu garantieren, und es hat die Zulassung von anerkannten Zulassungsbehörden erhalten. Zulassungen In diesem Abschnitt sind die Normen aufgeführt, die der RUGGEDCOM RS910W erfüllt. 6.1.1 Das Gerät entspricht den folgenden Normen der Canadian Standards Association (CSA) gemäß... -
Seite 49: Fcc
Title 21 Code of Federal Regulations (CFR) – Chapter I – Sub-Chapter J – Radiological Health 6.1.4 ISED Hiermit erklärt Siemens AG, dass das vorliegende Gerät die Anforderungen des folgenden ISED(Innovation Science and Economic Development)-Standards in Kanada erfüllt: • CAN ICES-3 (A) / NMB-3 (A) Dieses Gerät ist konform mit IC RSS-210 und unter der Kennung 4997A-VG5RW80G... -
Seite 50: Iso
Einrichtungen der Informationstechnik – Sicherheit – Teil 1: Allgemeine Anforderungen 6.1.7 RoHS Für dieses Gerät hat Siemens AG erklärt, dass es die Anforderungen der folgenden RoHS-Schadstoffrichtlinien erfüllt, die eine Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten untersagen: China RoHS 2 •... -
Seite 51: Typprüfungen Emv Und Umgebungsbedingungen
Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen • IEC 61850-3 Kommunikationsnetze und -systeme in Umspannwerken – Teil 3: Allgemeine Anforderungen Typprüfungen EMV und Umgebungsbedingungen Der RUGGEDCOM RS910W hat die folgenden Prüfungen der elektromagnetischen Verträglichkeit (EMV) und Umweltprüfungen bestanden. EMV-Typprüfung Prüfung Beschreibung Prüfstufen Prüfschärfe Gehäuse, ±8 kV 61000-4-2... - Seite 52 Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Prüfung Beschreibung Prüfstufen Prüfschärfe 1 kV Gegentakt bei 1 MHz 2,5 kV Gleichtakt bei 1 MHz Stromanschlüsse 1 kV Gegentakt bei 1 MHz 2,5 kV Gleichtakt bei 1 MHz Stromanschlüsse 1 kV Gegentakt bei 1 MHz IEC 61000-4-16 Netzfrequenzspannung Signalports 30 V Kontinuierlich 300 V für 1 s 30 V Kontinuierlich Stromanschlüsse 300 V für 1 s IEC 61000-4-17 Welligkeit in DC-Versorgung...
-
Seite 53: Typprüfungen Umgebung
Zertifizierung 6.2 Typprüfungen EMV und Umgebungsbedingungen Beschreibung Prüfstufen elektrische AC-Stromanschlüsse ±4 kV Störgrößen Erdungsanschlüsse ±4 kV Störfestigkeit Signalports 2,5 kV Gleichtakt bei 1 MHz gegen DC-Stromanschlüsse 2,5 kV Gleichtakt und Schwingungen Gegentakt bei 1 MHz AC-Stromanschlüsse 2,5 kV Gleichtakt und Gegentakt bei 1 MHz Hochspannungsimpuls Signalports 5 kV (ausfallsicheres Relais) DC-Stromanschlüsse 5 kV AC-Stromanschlüsse... -
Seite 54: Weitere Informationen
Weitere Informationen Siemens RUGGEDCOM https://www.siemens.com/ruggedcom Industry Online Support (Service und Support) https://support.industry.siemens.com Industry Mall https://mall.industry.siemens.com Siemens AG Digital Industry Process Automation Postfach 48 48 90026 NÜRNBERG DEUTSCHLAND...
