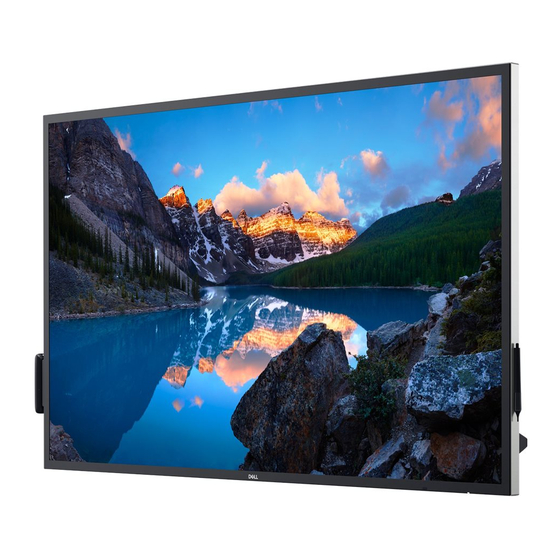

- Seite 1 Dell C8621QT Bedienungsanleitung Modell: C8621QT Regulierungsmodell: C8621QTt...
- Seite 2 Warnung: Warnung zeigt an, dass die Gefahr von Sachschäden und/oder (lebensgefährlichen) Verletzungen besteht. Copyright © 2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Bildschirmmenü verwenden ......39 Dell-Webverwaltung für Displays ......54... - Seite 4 FCC-Hinweise (nur USA) und andere Informationen zu Richtlinien..68 Dell kontaktieren ........68 Display einrichten .
-
Seite 5: Über Ihr Display
Über Ihr Display Lieferumfang Ihr Display wird mit den nachstehend gezeigten Komponenten geliefert. Vergewissern Sie sich von der Vollständigkeit des Lieferumfangs und wenden Sie sich an Dell falls etwas fehlen sollte. Hinweis: Einige Komponenten sind möglicherweise optional und werden nicht mit Ihrem Monitor geliefert. - Seite 6 Fernbedienungshalter Kabelhalter x 3 Stiftspitze x 2 Netzkabel (variiert je nach Land) Netzkabel zum Anschließen des Optiplex-Systems am Display (siehe Optiplex (optional)) USB-3.1-Upstream-Kabel (aktiviert die USB-Ports am Display) DP-Kabel (DP zu DP) USB-Typ-C-Kabel HDMI-Kabel Über Ihr Display...
-
Seite 7: Funktionen Und Merkmale
Richtlinien • Kurzanleitung Funktionen und Merkmale Das Display Dell C8621QT besitzt Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD) und LED-Hintergrundbeleuchtung. Zu den Funktionen und Merkmalen des Displays zählen: • 217,427 cm (85,60 Zoll) großer aktiver Anzeigebereich (diagonal gemessen), Auflösung von 3840 x 2160 (16:9-Seitenverhältnis), unterstützt Vollbildanzeige bei geringeren Auflösungen. -
Seite 8: Teile Und Bedienelemente
Teile und Bedienelemente Ansicht von vorne Nummer Beschreibung Dropdown-Berührungstaste IR-Objektiv Ein-/Austaste LED-Betriebsanzeige OSD-Launcher-Berührungstaste (siehe Display bedienen) Über Ihr Display... -
Seite 9: Ansicht Von Hinten
Optiplex-Halterung Zur Aufnahme eines Optiplex-PCs mit Micro-Formfaktor. Seriennummer, Servicetag-Etikett und Webseite Prüfen Sie dieses Etikett, wenn Sie technischen Support bei Dell anfragen. Etikett mit Strichcode, Seriennummer und Servicetag Etikett zu Richtlinien Liste der Zulassungen. Stromversorgung für Optiplex Zum Anschließen des Optiplex-Netzteils (optional). -
Seite 10: Seitenansicht
Seitenansicht Nummer Beschreibung Verwendung HDMI-1-Anschluss HDMI-2-Anschluss Zum Anschließen Ihres Computers per HDMI-Kabel. HDMI-3-Anschluss HDMI-4-Anschluss DP-Anschluss Zum Anschließen Ihres Computers per DP-Kabel. USB-Typ-C-Anschluss Schließen Sie Ihren Kabel mit einem USB-Typ-C- Kabel an. Der USB-3.1-Type-C-Anschluss bietet die schnellste Übertragungsrate und den alternierenden Modus mit DP-1.4-Unterstützung der maximalen Auflösung von 3840 x 2160 bei 60 Hz , PD 20 V / 4,5 A, 15 V / 3 A, 9 V / 3 A, 5 V / 3 A. -
Seite 11: Eingangsquellen Und Usb-Kopplung
USB-3.1-Upstream- Schließen Sie das Display über das mitgelieferte Anschlüsse (3) USB-Kabel an den Computer an. Anschließend können Sie die USB-Downstream-Anschlüsse und die Touchscreen-Funktion am Display benutzen. Hinweis: Beachten Sie den Abschnitt zu Eingangsquellen und USB-Kopplung. USB-3.1- Zum Anschließen Ihres USB-Gerätes. Downstream- Sie können diesen Anschluss erst benutzen, Anschlüsse (3) -
Seite 12: Ansicht Von Unten
Ansicht von unten Nummer Beschreibung 1, 2 Lautsprecher Ein-/Austaste Technische Daten Bildschirmtyp Aktivmatrix – TFT-LCD Panel-Typ In-Plane-Switching-Technologie Seitenverhältnis 16:9 Sichtbereich – Abmessungen Diagonal 217,427 cm (85,60 Zoll) Aktiver Bereich Horizontal 1895,04 mm (74,60 Zoll) Vertikal 1065,96 mm (41,97 Zoll) Fläche 2020036,84 mm (3130,96 Zoll Pixelabstand... -
Seite 13: Unterstützte Betriebssysteme
Konnektivität • 1 x DP 1.2 • 1 x USB-Type-C (Alternativer Modus mit DisplayPort 1.2, Leistungsentfaltung bis zu 90W) • 4 x HDMI 2.0 • 4 x USB-3.0-Downstream-Anschluss (1 x USB mit BC1,2-Ladefähigkeit bei 2 A (max.)) • 3 x USB-3.1-Upstream-Anschluss • 1 x Analoger 2.0-Audioausgang (3,5-mm-Klinke) • 1 x RJ-45 • 1 x RS232 Rahmenbreite (Rand vom... -
Seite 14: Technische Daten Lautsprecher
Eingabegenauigkeit des Berührungssensors Typ. Max. Einheit Mittlerer Bereich Eingabegenauigkeit des Berührungssensors Rand Durchschnittliche Genauigkeit im angegebenen Eingabebereich. 95-prozentige Genauigkeit des angegebenen Eingabebereichs. >20 mm vom Rand des aktiven Berührungsbereichs >20 mm vom Rand des aktiven Berührungsbereichs Beachten Sie, dass die Genauigkeit des Berührungssensors relativ zum aktiven Berührungsbereich gemäß... -
Seite 15: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Anzeigemodus Horizontale Vertikale Pixeltakt (MHz) Sync-Polarität Frequenz Frequenz (horizontal/ (kHz) (Hz) vertikal) 720 x 400 31,5 70,0 28,3 640 x 480 31,5 60,0 25,2 640 x 480 37,5 75,0 31,5 800 x 600 37,9 60,0 40,0 800 x 600 46,9 75,0 49,5... -
Seite 16: Elektrische Spezifikationen
Elektrische Spezifikationen Videoeingangssignale • Digitales Videosignal für jede differenzielle Leitung Je differenzielle Leitung bei 100 Ohm Impedanz • Unterstützt DP- / HDMI- / USB-Typ-C- Signaleingang Eingangsspannung / -frequenz 100 bis 240 V Wechselspannung / 50 oder 60 Hz ± / -strom 3 Hz / 7,0 A (Maximum) Ausgangsspannung / -frequenz 100 bis 240 V Wechselspannung / 50 oder 60 Hz ±... -
Seite 17: Umwelteigenschaften
Umwelteigenschaften Konformität mit Standards • ENERGY STAR-zertifizierter Monitor • RoHS-Konformität Temperatur Betrieb 0 bis 40 °C Lagerung –20 bis 60 °C – Feuchtigkeit Betrieb 10 bis 80 % (nicht kondensierend) Lagerung 5 bis 90 % (nicht kondensierend) Höhe Betrieb 5.000 m (Maximum) Lagerung 12.192 m (Maximum) Thermische Verlustleistung... - Seite 18 Dell 86 Monitor Kein HDMI 1 Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.
- Seite 19 Pinbelegungen DP-Anschluss Pinnummer 20-polige Seite des angeschlossenen Signalkabels ML3(n) Erde ML3(p) ML2(n) Erde ML2(p) ML1(u) Erde ML1(p) ML0(n) Erde ML0(p) Konfig. 1/(Erde) Konfig. 2/(Erde) AUX CH (p) DP-Kabel-Erkennung AUX CH (n) Hot-Plug-Erkennung + 3,3 V DP-Stromversorgung Über Ihr Display...
- Seite 20 USB-Typ-C-Anschluss Kontakt Signalbelegung Kontakt Signalbelegung SSTXp1 SSRXp1 SSTXn1 SSRXn1 VBUS VBUS SBU2 SBU1 VBUS VBUS SSRXn2 SSTXn2 SSRXp2 SSTXp2 Über Ihr Display...
- Seite 21 HDMI-Anschluss Pinnummer 19-polige Seite des angeschlossenen Signalkabels TMDS-Daten 2+ TMDS-Daten 2 Abschirmung TMDS-Daten 2- TMDS-Daten 1+ TMDS-Daten 1 Abschirmung TMDS-Daten 1- TMDS-Daten 0+ TMDS-Daten 0 Abschirmung TMDS-Daten 0- TMDS-Takt + TMDS-Takt Abschirmung TMDS-Takt - Reserviert (nicht verbunden an Gerät) DDC-Takt (SCL) DDC-Daten (SDA) DDC/CEC Erde + 5 V Stromversorgung...
-
Seite 22: Rs232-Anschluss
RS232-Anschluss Pinnummer 9-polige Seite des angeschlossenen Signalkabels Erde Nicht verwendet Nicht verwendet Über Ihr Display... - Seite 23 RJ-45-Anschluss Pinnummer 12-polige Seite des angeschlossenen Signalkabels Erde Erde LED2_Y+ LED2_Y- LED2_G+ LED2_G- Über Ihr Display...
- Seite 24 Universal Serial Bus (USB) Dieser Abschnitt informiert Sie über die an Ihrem Display verfügbaren USB-Anschlüsse. Ihr Computer besitzt die folgenden USB-Anschlüsse: • 3 USB-3.1-Upstream • 4 USB-3.1-Downstream (1 USB-Ladeanschluss) Hinweis: Die USB-Anschlüsse des Displays funktionieren nur, wenn das Display eingeschaltet oder im Energiesparmodus ist. Wenn Sie das Display aus- und wieder einschalten, dauert es möglicherweise einige Sekunden, bis die angeschlossene Peripherie wieder normal funktioniert.
-
Seite 25: Plug-And-Play
Bei der Herstellung von LCD-Displays geschieht es nicht selten, dass ein oder mehrere Pixel einen unveränderlichen Zustand einnehmen, was kaum sichtbar ist und die Qualität und Nutzbarkeit des Displays nicht beeinträchtigt. Weitere Informationen zur Pixelrichtlinie von LCD-Displays finden Sie auf der Seite des Dell-Supports unter: http://www.dell.com/support/monitors. Über Ihr Display... -
Seite 26: Display Aufstellen
Display aufstellen Display anschließen Warnung: Befolgen Sie vor Ausführung jeglicher Schritte in diesem Abschnitt die Sicherheitshinweise. So schließen Sie Ihr Display an den Computer an: 1. Schalten Sie Ihre Computer aus. 2. Verbinden Sie das HDMI-/DP-/USB-Type-C-/USB-Kabel von Ihrem Display mit dem Computer. - Seite 27 • Schieben Sie die Optiplex-Halterung zurück in das Display. Externen PC anschließen USB-Kabel anschließen Hinweis: Beachten Sie den Abschnitt zu Eingangsquellen und USB-Kopplung. Display aufstellen...
-
Seite 28: Dp-Kabel Anschließen
HDMI-Kabel anschließen HDMI HDMI DP-Kabel anschließen USB-Type-C-Kabel anschließen USB Type-C USB Type-C Display aufstellen... -
Seite 29: Optiplex Anschließen Hdmi-Kabel Anschließen
Optiplex anschließen HDMI-Kabel anschließen USB 1 HDMI 1 DP-Kabel anschließen USB 3 Display aufstellen... -
Seite 30: Wandhalterung (Optional)
Installateuren installiert werden. • Eine empfohlene Wandhalterung für dieses Display finden Sie auf der Webseite des Dell-Supports unter dell.com/support. Hinweis: Nur zur Verwendung mit UL-, CSA- oder GS-gelisteter Wandmontagehalterung mit einer Mindesttraglast, die dem Gewicht des Produktes entspricht. -
Seite 31: Fernbedienung
Fernbedienung 4. Links Dient der Linksnavigation im Bildschirmmenü. 5. Abwärts Dient der Abwärtsnavigation im Bildschirmmenü. 6. Menü Zum Einblenden des Bildschirmmenüs. 7. Helligkeit - Zum Verringern der Helligkeit. 8. Lautstärke - Zum Verringern der Lautstärke. 9. Stumm Zum De-/Aktivieren der Stummschaltung. -
Seite 32: Batterien In Die Fernbedienung Einlegen
Batterien in die Fernbedienung einlegen Die Fernbedienung wird über zwei 1,5-V-AAA-Batterien mit Strom versorgt. Batterien installieren oder wechseln: 1. Schieben Sie die Batteriefachabdeckung auf. 2. Richten Sie die Batterien entsprechend den Kennzeichnungen (+) und (–) im Bat- teriefach aus. 3. Bringen Sie die Abdeckung wieder an. Achtung: Bei falscher Handhabung können Batterien auslaufen oder bersten. -
Seite 33: Betriebsreichweite Der Fernbedienung
Betriebsreichweite der Fernbedienung Richten Sie die Spitze der Fernbedienung während der Tastenbetätigung auf den Fern- bedienungssensor am LCD-Display. Verwenden Sie die Fernbedienung innerhalb eines Abstands von etwa 7 m zum Fernbe- dienungssensor. Der horizontale und vertikale Winkel sollte bei einem Abstand von etwa 7 m 22.5 °... -
Seite 34: Warnung Zum Magnet
Warnung zum Magnet Vermeiden Sie jeglichen Kontakt mit Herzschrittmachern. Wie vom Hersteller und einer unabhängigen Forschungsgruppe empfohlen, sollten Sie einen Mindestabstand von 15 cm (6 Zoll) zwischen dem Produkt und Herzschrittmachern wahren, um eine mögliche Störung zu vermeiden. Sollten Sie der Annahme unterliegen, dass Ihr Produkt von einem Herzschrittmacher oder einem anderen medizischen Gerät beeinträchtigt wird, sollten Sie den Eingabestift umgehend weglegen und sich mit dem Hersteller des Herzschrittmachers oder des medizinischen Geräts beraten. -
Seite 35: Ersatz Der Stiftspitze
Schreib- und Löschspitze des Eingabestifts Die Spitze mit dem kleineren Durchmesser ist zum Schreiben auf der Anzeigetafel gedacht. Halten Sie den Eingabestift wie einen gewöhnlichen Marker für Whiteboards. Die Spitze mit dem größeren Durchmesser ist zum Löschen gedacht, sie kann wie ein Radiergummi benutzt werden. -
Seite 36: Display Bedienen
Display bedienen Display einschalten Mit der Ein-/Austaste können Sie das Display ein- und ausschalten. Die weiße LED zeigt an, dass das Display eingeschaltet und funktionsfähig ist. Im DPMS- Energiesparmodus glimmt die weiße LED. Touch OSD Launcher Dieses Display kommt mit Funktionen zur Berührungssteuerung. Drücken Sie zum Zugreifen auf diese Funktionen die OSD-Launcher-Berührungstaste. -
Seite 37: Touch Control Launcher Verwenden
Touch Control Launcher verwenden Über die Berührungssteuerungssymbole an der Vorderseite des Displays können Sie die Eigenschaften des angezeigten Bildes anpassen. Während Sie über diese Symbole Einstellungen vornehmen, werden am Bildschirm die entsprechenden Werte der Eigenschaften angezeigt. Die folgende Tabelle beschreibt die Berührungssteuerungssymbole: Berührungssteuerungssymbol Beschreibung Zum Einstellen des Bildschirms auf Schwarz oder Weiß. -
Seite 38: Osd-Sperrfunktion Verwenden
OSD-Sperrfunktion verwenden 1. Drücken Sie die Touch-Taste des OSD-Startprogramms. 2. Berühren und halten Sie 5 Sekunden und Sie sehen die folgenden Auswahloptionen: Dell 86 Monitor Option wählen: C8621QT Die folgende Tabelle beschreibt die Berührungssteuerungssymbole: Optionen Beschreibung Verwenden Sie dieses Symbol zur Freigabe des OSD- Menüs. -
Seite 39: Bildschirmmenü Verwenden
3. Berühren und halten Sie 5 Sekunden , berühren Sie zur Freigabe Dell 86 Monitor Option wählen: C8621QT Bildschirmmenü verwenden Auf das Menüsystem zugreifen Hinweis: Jegliche Änderungen am Bildschirmmenü werden automatisch gespeichert, wenn Sie ein anderes Menü aufrufen, das Bildschirmmenü ausblenden oder warten, bis das Bildschirmmenü ausgeblendet wird. -
Seite 40: Touch-Osd-Steuerung
Mit dem Symbol Zurück kehren Sie zum vorherigen Menü zurück. Zurück Touch-OSD-Steuerung Symbol Menü und Beschreibung Untermenüs Helligkeit/ Aktivieren Sie mit diesem Menü die Anpassung von Kontrast Helligkeit/Kontrast. Dell 86 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display Audio Menü Individualisieren Weiteres Helligkeit Helligkeit passt die Helligkeit der Hintergrundbeleuchtung an (Minimum 0;... - Seite 41 Symbol Menü und Beschreibung Untermenüs Ein- Über das Menü Eingangsquelle können Sie zwischen gangsquelle verschiedenen mit Ihrem Display verbundenen Videoeingängen wählen. Dell 86 Monitor Helligkeit/Kontrast USB Type-C Eingabe-Quelle Farbe HDMI 1 HDMI 2 Display Audio HDMI 3 Menü HDMI 4 Individualisieren Autom.
-
Seite 42: Beschreibung
Symbol Menü und Beschreibung Untermenüs Farbe Über das Menü Farbe passen Sie den Farbeinstellungsmodus Dell 86 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Voreingestellte Modi Standard Display Eingangsfarbformat Audio Farbe zurücks. Menü Individualisieren Weiteres Vorein- Wenn Sie Voreingestellte Modi aufrufen, können Sie gestellte... - Seite 43 • RGB: Wählen Sie diese Option, falls Ihr Display mit über das HDMI-, DP- oder USB-Type-C-Kabel mit einem Computer (oder DVD-Player) verbunden ist. • YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur YPbPr-Ausgabe unterstützt. Dell 86 Monitor Helligkeit/Kontrast Eingabe-Quelle Voreingestellte Modi Farbe...
- Seite 44 Symbol Menü und Beschreibung Untermenüs Anzeige Passen Sie über das Anzeige-Menü das Bild an. Dell 86 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Längen-/Seitenverhältnis Breite 16:9 Display Schärfe Anzeige zurücks. Audio Menü Individualisieren Weiteres Seitenver- Stellen Sie das Seitenverhältnis auf Breitbild 16:9, 4:3 oder hältnis...
- Seite 45 Symbol Menü und Beschreibung Untermenüs Audio Dell 86 Monitor Helligkeit/Kontrast Eingabe-Quelle Lautstärke Farbe Lautsprecher Display Audio zurücks. Audio Menü Individualisieren Weiteres Lautstärke Ermöglicht die Einstellung der Lautstärke der Audioquelle. Passen Sie mit die Lautstärke zwischen „0“ und „100“ an. Lautsprecher Ermöglicht die Aktivierung oder Deaktivierung der Lautsprecher-Funktion.
- Seite 46 Passen Sie den Regler über die Symbole 1-Sekunden-Schritten auf einen Wert zwischen 5 und 60 Sekunden an. Menü Setzen Sie die Menüeinstellungen auf die Standardwerte zurücksetzen zurück. Personalisie- Dell 86 Monitor Helligkeit/Kontrast LED der Ein-/Austaste Ein während Aktivität USB-A Ladung Aus während Aktivität Eingabe-Quelle USB-C Ladung...
- Seite 47 Symbol Menü und Beschreibung Untermenüs USB-A- Ermöglicht Ihnen die Aktivierung oder Deaktivierung Aufladung der USB-Type-A- und USB-Type-C-Downstream- Anschlüsse Ladefunktion, während sich der Monitor im Bereitschaftsmodus befindet. HINWEIS: Diese Option wurde in älteren Monitor-Firmware- Versionen zuvor mit „USB“ bezeichnet. USB-C- Ermöglicht Ihnen die Aktivierung oder Deaktivierung der Aufladung dauerhaften Einschaltung der USB-Type-C-Aufladung bei abgeschaltetem Monitor.
- Seite 48 Symbol Menü und Beschreibung Untermenüs Sonstiges Dell 86 Monitor Info Anzeigen Helligkeit/Kontrast DDC/CI Eingabe-Quelle HDMI CEC Farbe LCD-Konditionierung Firmware M2T101 Display Audio IP-Adresse 10.0.50.100 Menü Servicemarkierung ABCDEFG Sonstige zurücks. Individualisieren Zurücksetzen ENERGY STAR Weiteres ® Wählen Sie diese Option zur Anpassung von Bildschirmanzeigeeinstellungen, wie ...
- Seite 49 LCD-Kondi- Hilft bei der Reduzierung eines schwachen LCD-Memory- tionierung Effekts. Je nach Schweregrad des LCD-Memory-Effekts kann das Programm einige Zeit in Anspruch nehmen. Wählen Sie zum Starten des Vorgangs Aktivieren. Dell 86 Monitor Info Anzeigen Helligkeit/Kontrast DDC/CI Eingabe-Quelle HDMI CEC...
- Seite 50 Symbol Menü und Beschreibung Untermenüs Werksein- Setzt alle voreingestellten Werte auf die werkseitigen stellungen Standardeinstellungen zurück. Es gibt auch Einstellungen für Tests nach ENERGY STAR ® Dell 86 Monitor Info Anzeigen Helligkeit/Kontrast DDC/CI Eingabe-Quelle HDMI CEC Farbe LCD-Konditionierung Firmware M2T101...
- Seite 51 Warnmeldungen Wenn das Display einen bestimmten Auflösungsmodus nicht unterstützt, sehen Sie die folgende Meldung: Dell 86 Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 3840 x 2160, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.
- Seite 52 Dell 86 Monitor Kein HDMI 1 Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus.
- Seite 53 Dell 86 Monitor Kein HDMI 4-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C8621QT C8621QT oder Dell 86 Monitor Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C8621QT C8621QT oder Dell 86 Monitor Kein USB Type-C-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.
-
Seite 54: Dell-Webverwaltung Für Displays
Dell-Webverwaltung für Displays Stellen Sie vor Zugriff auf die Funktion Dell-Display-Webverwaltung sicher, dass das Netzwerk normal funktioniert. • Netzwerk aktivieren Berühren und halten Sie die Berührungstaste 5 an der Frontblende zum Einschalten 4 Sekunden lang. Ein Netzwerksymbol erscheint 4 Sekunden lang in der Mitte. - Seite 55 2. Geben Sie im Register IP-Eigenschaften des Computers eine IP-Adresse an, indem Sie Folgende IP-Adresse verwenden wählen und die folgenden Werte eingeben: IP- Adresse. 10.0.50.101 / Subnetzmaske: 255.0.0.0 (alle anderen Felder leer lassen) 3. Die IP-Adresskonfiguration sieht nun wie folgt aus: Configure notebook IP Address to Monitor IP Address 10.0.50.101...
- Seite 56 3. Die Startseite öffnet sich: 4. Klicken Sie auf das Register Netzwerkeinstellungen und Sie sehen die Netzwerkeinstellungen. Display bedienen...
- Seite 57 5. Klicken Sie auf Displaysteuerung und Sie sehen den Displaystatus. 6. Aktualisieren Sie die Firmware. Sie können die aktuellsten Treiber von der Webseite des Dell-Supports herunterladen: www.dell.com/support. 7. Die Seite zur Firmware-Aktualisierung erscheint. Warten Sie 30 Sekunden. Display bedienen...
- Seite 58 8. Fertig. Klicken Sie nach 8 Sekunden zum Fortfahren auf die Schaltfläche. 9. Klicken Sie auf Sicherheit, wenn Sie ein Kennwort einrichten möchten. Klicken Sie zum Aufrufen der Bedienoberfläche auf Crestron. Display bedienen...
-
Seite 59: Problemlösung
Display kein Videosignal erkennt und richtig funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiß. Je nach ausgewähltem Eingang sollte sich einer der folgenden Dialoge kontinuierlich über den Bildschirm bewegen. Dell 86 Monitor Kein HDMI 1-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C8621QT... - Seite 60 Dell 86 Monitor Kein HDMI 3-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C8621QT C8621QT oder Dell 86 Monitor Kein HDMI 4-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/C8621QT C8621QT oder Dell 86 Monitor Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.
-
Seite 61: Integrierte Diagnostik
Falls Ihr Display nach diesem Verfahren schwarz bleibt, prüfen Sie Ihren Videocontroller und Computer, da Ihr Display richtig funktioniert. Integrierte Diagnostik Ihr Display hat ein integriertes Diagnosewerkzeug, das Ihnen dabei hilft, zu bestimmen, ob der Bildschirm aufgrund eines Problems mit dem Display oder aufgrund Ihres Computers und Ihrer Grafikkarte nicht richtig funktioniert. -
Seite 62: Allgemeine Probleme
Raum. Fehlende Pixel LCD-Bildschirm • Schalten Sie das Gerät aus und wieder ein. hat dunkle • Ein dauerhaft inaktiver Pixel ist ein natürlicher Defekt, der Punkte bei der LCD-Technologie auftreten kann. • Weitere Informationen zu Dell-Anzeigequalität und Pixelrichtlinie finden Sie auf der Seite des Dell-Supports unter: http://www.dell.com/support/monitors. Ständig LCD-Bildschirm • Schalten Sie das Gerät aus und wieder ein. leuchtende Pixel hat helle Punkte • Ein dauerhaft aktiver Pixel ist ein natürlicher Defekt, der bei der LCD-Technologie auftreten kann. • Weitere Informationen zu Dell-Anzeigequalität und Pixelrichtlinie finden Sie auf der Seite des Dell-Supports unter: http://www.dell.com/support/monitors. -
Seite 63: Mögliche Lösungen
• Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsrele- Sichtbare • Führen Sie keine Schritte zur Problemlösung durch. vante Probleme Anzeichen von • Wenden Sie sich umgehend an Dell. Rauch oder Funken Periodische Störungen mal • Stellen Sie sicher, dass das Videokabel zwischen Display Probleme da &... -
Seite 64: Produktspezifische Probleme
Produktspezifische Probleme Spezifische Was Sie Mögliche Lösungen Symptome feststellen Bild ist zu klein Bild ist am • Prüfen Sie das im Anzeigemenü eingestellte Bildschirm Seitenverhältnis. zentriert, füllt • Setzen Sie das Display auf die Werkseinstellungen aber nicht zurück. den gesamten Anzeigebereich Die An- Bildschirmmenü... -
Seite 65: Touchscreen-Probleme
Touchscreen-Probleme Spezifische Was Sie Mögliche Lösungen Symptome feststellen • Stellen Sie über das von Dell bereitgestellte USB- Kabel eine Verbindung zu Ihrem Computer her. • Stellen Sie sicher, dass das Netzkabel über einen Erdungskontakt verfügt. Sensorfunktion • Zur Initialisierung des Touch-Moduls Netzkabel ist nicht richtig Sensorberichts- abziehen und wieder anschließen. -
Seite 66: Universal-Serial-Bus- (Usb) Spezifische Probleme
Universal-Serial-Bus- (USB) spezifische Probleme Spezifische Was Sie Mögliche Lösungen Symptome feststellen USB- USB-Peripherie • Prüfen Sie, ob Ihr Display eingeschaltet ist. Schnittstelle funktioniert • Schließen Sie das Upstream-Kabel erneut an funktioniert nicht Ihren Computer an. nicht • Schließen Sie die USB-Peripherie erneut an (Downstream-Anschluss). -
Seite 67: Netzwerkprobleme
Was Sie Mögliche Lösungen Symptome feststellen Netzwerk Webseite • Stellen Sie sicher, dass das Netzwerkkabel richtig funktioniert der Dell- an das Display angeschlossen ist. nicht Webverwaltung • Berühren Sie zum Einschalten Symbol 5 am für Displays Bildschirm 4 Sekunden lang. Ein Netzwerksymbol funktioniert erscheint 4 Sekunden lang in der Mitte. -
Seite 68: Anhang
2. Bestätigen Sie Ihr Land oder Ihre Region im Land/Region-Auswahlmenü unten rechts auf der Seite. 3. Klicken Sie auf Kontakt auf der rechten Seite. 4. Wählen Sie den geeigneten Service- oder Support-Link entsprechend Ihrem Bedarf. 5. Wählen Sie die für Sie geeignete Methode zur Kontaktaufnahme mit Dell. Anhang... -
Seite 69: Display Einrichten
2. Versuchen Sie nach Installation der Treiber für Ihren Grafikadapter noch einmal, die Auflösung auf 3840 x 2160 einzustellen. Hinweis: Falls Sie die Auflösung nicht auf 3840 x 2160 einstellen können, erkundigen Sie sich bei Dell nach einem Grafikadapter, der diese Auflösung unterstützt. Anhang... -
Seite 70: Nicht-Dell-Computer
Nicht-Dell-Computer Unter Windows 7, Windows 8 oder Windows 8.1: 1. Nur unter Windows 8 oder Windows 8.1: Wechseln Sie mit der Desktop-Kachel zum klassischen Desktop. 2. Rechtsklicken Sie auf den Desktop und wählen Sie Personalisierung. 3. Klicken Sie auf Anzeigeeinstellungen ändern. -
Seite 71: Wartungsanweisungen
Wartungsanweisungen Display reinigen Warnung: Ziehen Sie vor der Reinigung des Displays das Netzkabel aus der Steckdose. Achtung: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie das Display reinigen. Befolgen Sie bei Auspacken, Reinigung und Handhabung Ihres Displays die Anweisungen in der nachstehenden Liste: • Reinigen Sie Ihren antistatischen Bildschirm mit einem mit Wasser angefeuchteten weichen, sauberen Tuch.
