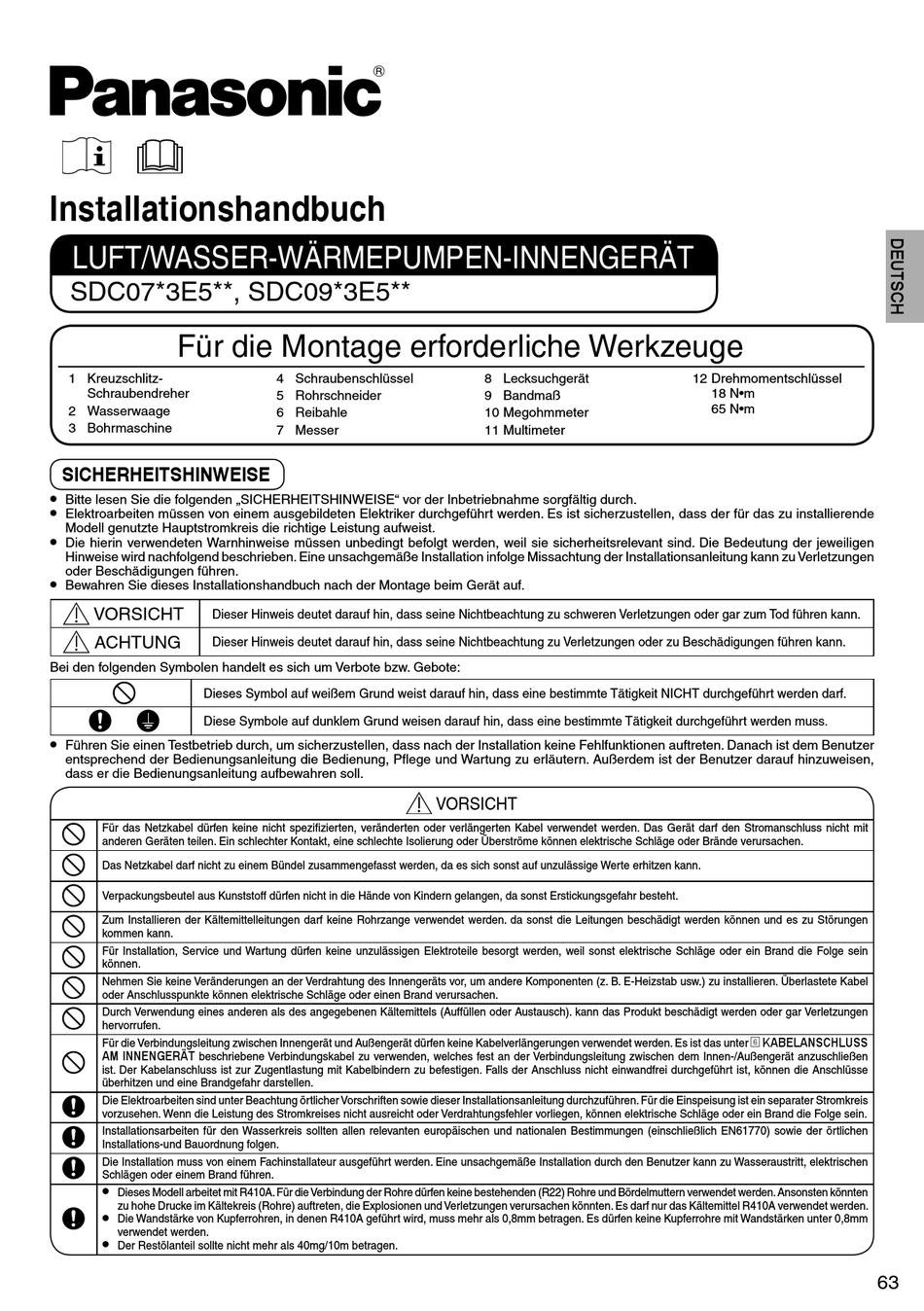

Installationshandbuch

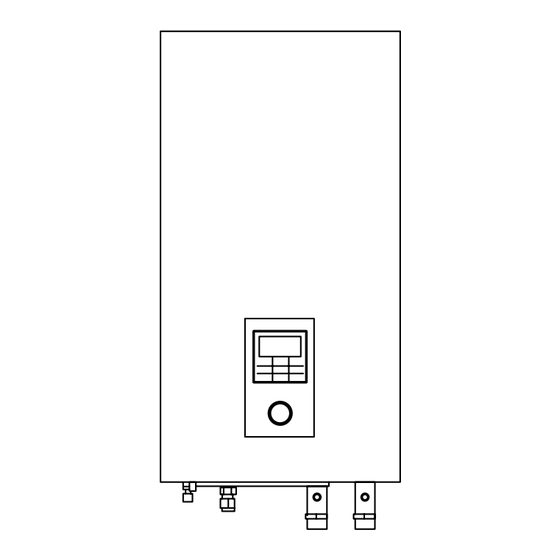

LUFT/WASSER-WÄRMEPUMPEN-INNENGERÄT
SDC07*3E5**, SDC09*3E5**
Für die Montage erforderliche Werkzeuge
1 Kreuzschlitz-
Schraubendreher
2 Wasserwaage
3 Bohrmaschine
SICHERHEITSHINWEISE
Bitte lesen Sie die folgenden „SICHERHEITSHINWEISE" vor der Inbetriebnahme sorgfältig durch.
Elektroarbeiten müssen von einem ausgebildeten Elektriker durchgeführt werden. Es ist sicherzustellen, dass der für das zu installierende
Modell genutzte Hauptstromkreis die richtige Leistung aufweist.
Die hierin verwendeten Warnhinweise müssen unbedingt befolgt werden, weil sie sicherheitsrelevant sind. Die Bedeutung der jeweiligen
Hinweise wird nachfolgend beschrieben. Eine unsachgemäße Installation infolge Missachtung der Installationsanleitung kann zu Verletzungen
oder Beschädigungen führen.
Bewahren Sie dieses Installationshandbuch nach der Montage beim Gerät auf.
VORSICHT
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu schweren Verletzungen oder gar zum Tod führen kann.
ACHTUNG
Dieser Hinweis deutet darauf hin, dass seine Nichtbeachtung zu Verletzungen oder zu Beschädigungen führen kann.
Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:
Dieses Symbol auf weißem Grund weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.
Diese Symbole auf dunklem Grund weisen darauf hin, dass eine bestimmte Tätigkeit durchgeführt werden muss.
Führen Sie einen Testbetrieb durch, um sicherzustellen, dass nach der Installation keine Fehlfunktionen auftreten. Danach ist dem Benutzer
entsprechend der Bedienungsanleitung die Bedienung, Pfl ege und Wartung zu erläutern. Außerdem ist der Benutzer darauf hinzuweisen,
dass er die Bedienungsanleitung aufbewahren soll.
Für das Netzkabel dürfen keine nicht spezifi zierten, veränderten oder verlängerten Kabel verwendet werden. Das Gerät darf den Stromanschluss nicht mit
anderen Geräten teilen. Ein schlechter Kontakt, eine schlechte Isolierung oder Überströme können elektrische Schläge oder Brände verursachen.
Das Netzkabel darf nicht zu einem Bündel zusammengefasst werden, da es sich sonst auf unzulässige Werte erhitzen kann.
Verpackungsbeutel aus Kunststoff dürfen nicht in die Hände von Kindern gelangen, da sonst Erstickungsgefahr besteht.
Zum Installieren der Kältemittelleitungen darf keine Rohrzange verwendet werden. da sonst die Leitungen beschädigt werden können und es zu Störungen
kommen kann.
Für Installation, Service und Wartung dürfen keine unzulässigen Elektroteile besorgt werden, weil sonst elektrische Schläge oder ein Brand die Folge sein
können.
Nehmen Sie keine Veränderungen an der Verdrahtung des Innengeräts vor, um andere Komponenten (z. B. E-Heizstab usw.) zu installieren. Überlastete Kabel
oder Anschlusspunkte können elektrische Schläge oder einen Brand verursachen.
Durch Verwendung eines anderen als des angegebenen Kältemittels (Auffüllen oder Austausch). kann das Produkt beschädigt werden oder gar Verletzungen
hervorrufen.
Für die Verbindungsleitung zwischen Innengerät und Außengerät dürfen keine Kabelverlängerungen verwendet werden. Es ist das unter 6 KABELANSCHLUSS
AM INNENGERÄT beschriebene Verbindungskabel zu verwenden, welches fest an der Verbindungsleitung zwischen dem Innen-/Außengerät anzuschließen
ist. Der Kabelanschluss ist zur Zugentlastung mit Kabelbindern zu befestigen. Falls der Anschluss nicht einwandfrei durchgeführt ist, können die Anschlüsse
überhitzen und eine Brandgefahr darstellen.
Die Elektroarbeiten sind unter Beachtung örtlicher Vorschriften sowie dieser Installationsanleitung durchzuführen. Für die Einspeisung ist ein separater Stromkreis
vorzusehen. Wenn die Leistung des Stromkreises nicht ausreicht oder Verdrahtungsfehler vorliegen, können elektrische Schläge oder ein Brand die Folge sein.
Installationsarbeiten für den Wasserkreis sollten allen relevanten europäischen und nationalen Bestimmungen (einschließlich EN61770) sowie der örtlichen
Installations-und Bauordnung folgen.
Die Installation muss von einem Fachinstallateur ausgeführt werden. Eine unsachgemäße Installation durch den Benutzer kann zu Wasseraustritt, elektrischen
Schlägen oder einem Brand führen.
Dieses Modell arbeitet mit R410A. Für die Verbindung der Rohre dürfen keine bestehenden (R22) Rohre und Bördelmuttern verwendet werden. Ansonsten könnten
zu hohe Drucke im Kältekreis (Rohre) auftreten, die Explosionen und Verletzungen verursachen könnten. Es darf nur das Kältemittel R410A verwendet werden.
Die Wandstärke von Kupferrohren, in denen R410A geführt wird, muss mehr als 0,8mm betragen. Es dürfen keine Kupferrohre mit Wandstärken unter 0,8mm
verwendet werden.
Der Restölanteil sollte nicht mehr als 40mg/10m betragen.
4 Schraubenschlüssel
5 Rohrschneider
6 Reibahle
7 Messer
VORSICHT
8 Lecksuchgerät
9 Bandmaß
10 Megohmmeter
11 Multimeter
12 Drehmomentschlüssel
18 N•m
65 N•m
63
