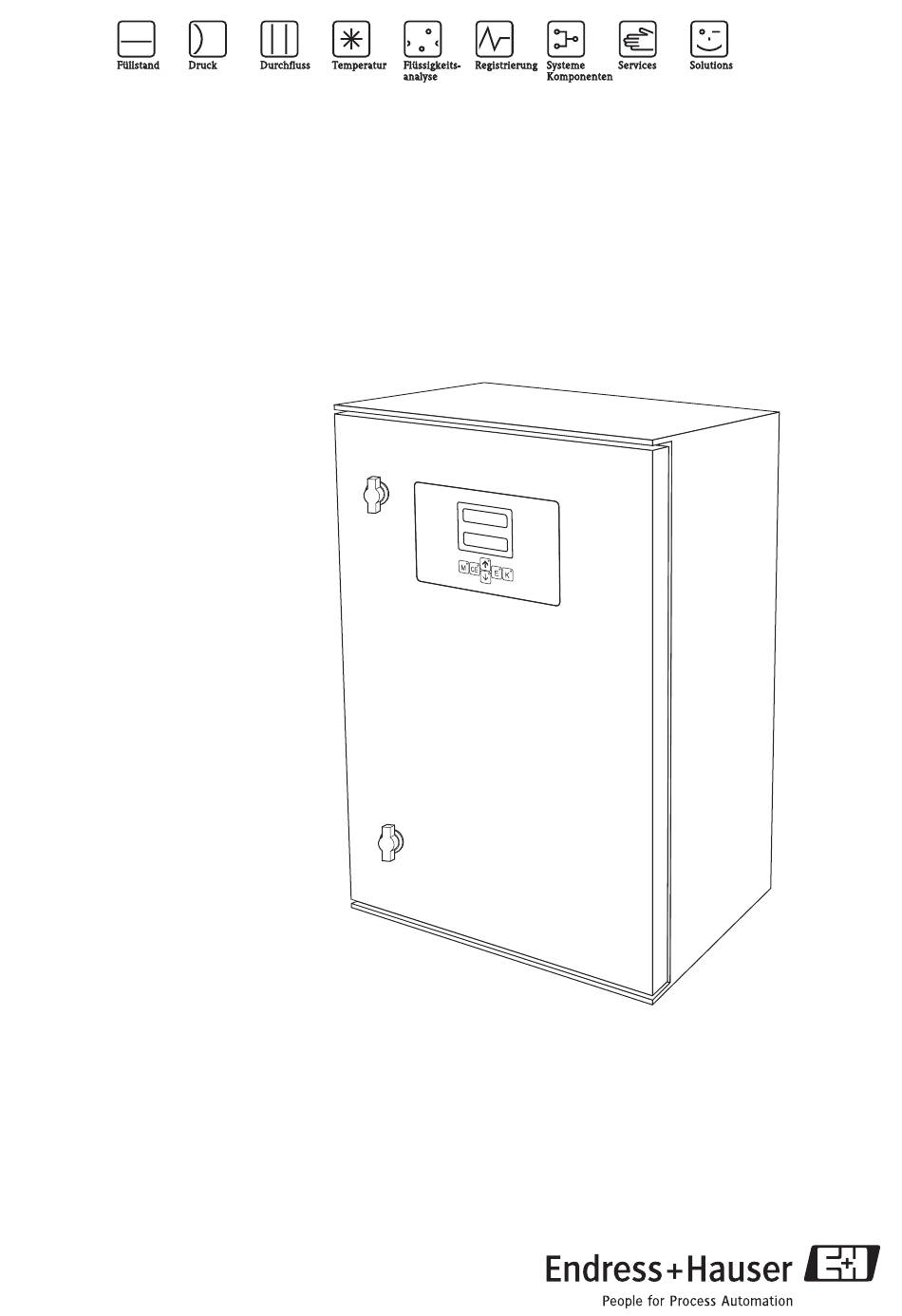

Betriebsanleitung Stamolys CA71HY Analysator für die photometrische Bestimmung von Hydrazin BA362C/07/de/07.06 51517621 gültig ab: Softwareversion 5.9...
Sicherheitshinweise Stamolys CA71HY Sicherheitshinweise Bestimmungsgemäße Verwendung Der Analysator ist ein kompaktes photometrisches Analysesystem. Insbesondere ist CA71 für folgende Anwendungen geeignet: • Überwachung von Kühlwasser • Überwachung von Kesselspeisewasser • Überwachung von Dampfsystemen Eine andere als die beschriebene Verwendung stellt die Sicherheit von Personen und der gesamten Messeinrichtung in Frage und ist daher nicht zulässig.
Stamolys CA71HY Sicherheitshinweise Sicherheitszeichen und -symbole Warnung! Dieses Zeichen warnt vor Gefahren. Bei Nichtbeachten kann es zu schwerwiegenden Personen- oder Sachschäden kommen. Achtung! " Dieses Zeichen macht auf mögliche Störungen durch Fehlbedienung aufmerksam. Bei Nichtbeachten drohen Sachschäden. Hinweis! Dieses Zeichen weist auf wichtige Informationen hin.
Identifizierung Stamolys CA71HY Identifizierung Gerätebezeichnung 2.1.1 Typenschild Vergleichen Sie den Bestellcode auf dem Typenschild (am Analysator) mit der Produktstruktur und Ihrer Bestellung. Folgende Informationen können Sie am Typenschild ablesen: • Bestellcode (Geräteausführung) • Seriennummer • Messbereich • Ausgänge und Kommunikation •...
Stamolys CA71HY Identifizierung Lieferumfang Hinweis! Reagenzien müssen bei der Ausführung CA71XX-XXXXXX1 separat bestellt werden. Bei allen anderen Ausführungen sind inaktive Reagenzien im Lieferumfang, die Sie vor Gebrauch anmischen müssen. Beachten Sie dazu bitte die beiliegende Vorschrift. Im Lieferumfang sind enthalten: •...
Stamolys CA71HY Montage Warenannahme, Transport, Lagerung • Achten Sie auf unbeschädigte Verpackung! Teilen Sie Beschädigungen an der Verpackung Ihrem Lieferanten mit. Bewahren Sie die beschädigte Verpackung bis zur Klärung auf. • Achten Sie auf unbeschädigten Inhalt! Teilen Sie Beschädigungen am Lieferinhalt Ihrem Lieferanten mit.
Stamolys CA71HY Montage Hinweis! Für die Reagenzien benötigen Sie beim offenen Aufbau eine zusätzliche Standfläche max. 35 cm (13,8 inch) unterhalb der Pumpen. Die Reagenzienflaschen haben folgende Abmessungen: 90 x 90 x 215 mm (3,54 x 3,54 x 8,46 inch).
Montage Stamolys CA71HY Einstellung der Füllstandsüberwachung Sie müssen die konduktive Füllstandsüberwachung einstellen, je nachdem ob Sie ein, zwei oder drei Analysatoren an diese eine Probevorlage anschließen wollen. Montieren Sie je nach Anwendungsfall den entsprechenden Einstellstift (→ å 8, → å 9, Pos.
Seite 13
Stamolys CA71HY Montage a0006362 Abb. 11: Ventile und Ventilschläuche V1-2 Ventile Auslaufschlauch Kanalumschaltung Schlauch Ventil 2 vorn, Standard Zur Probenpumpe Schlauch Ventil 2 hinten, Reiniger Verbindungsschlauch zu Ventil 1, dort hinten Schlauch Ventil 1 vorn, Probe Befestigen Sie die Schlauchkassetten in den entsprechenden Pumpenhalterungen (→ å 12): Probenpumpe links, Reagenzienpumpe rechts.
Montage Stamolys CA71HY Kanister Schlauchbezeichnung (Markierung) Probe Reagenz 1 Reagenz 2 Standard Reiniger Einbaubeispiele 3.5.1 CAT 430 oder kundenseitige Ultrafiltration und zwei CA 71 • Permeat kann Luftblasen enthalten (CAT430) oder ist luftblasenfrei (kundenseitige Ultrafiltration) • Entfernung zwischen den Analysatoren so...
Stamolys CA71HY Verdrahtung Verdrahtung Elektrischer Anschluss Warnung! • Der elektrische Anschluss darf nur von einer Elektrofachkraft durchgeführt werden. • Die Elektrofachkraft muss diese Betriebsanleitung gelesen und verstanden haben und muss die Anweisungen dieser Anleitung befolgen. • Stellen Sie vor Beginn der Anschlussarbeiten sicher, dass an keinem Kabel Spannung anliegt.
Seite 16
Verdrahtung Stamolys CA71HY 4.1.2 Klemmenbelegung " Achtung! Die folgende Abbildung zeigt beispielhaft den Anschlussraumaufkleber (→ å 16). Klemmenbele- gung und Kabelfarben können von den tatsächlichen abweichen! Verwenden Sie ausschließlich die Klemmenbelegung des Aufklebers im Gerät (→ å 17) zum Anschluss Ihres Analysators!
Seite 17
Stamolys CA71HY Verdrahtung Funktion Bezeichnung Klemme Klemme Einkanalausführung Zweikanalausführg. Netz Grenzwert 1, Kanal 1 Grenzwert 2, Kanal 1 – Grenzwert 1, Kanal 2 – – – Grenzwert 2, Kanal 2 – – Störung Reserve Analogausgang 1 – 0/4 ... 20 mA Schirm –...
Verdrahtung Stamolys CA71HY Signalanschlüsse 4.2.1 Abschirmung der Analogausgänge Der Entstörferrit dämpft Störungen durch EMV auf Steuer-, Versorgungs- und Signalleitungen. Klappen Sie den Entstörferrit (im Lieferumfang enthalten) nach dem Anschluss der Kabel für die Datenübertragung auf die Kabeladern (nicht auf die Außenisolierung des Kabels!). Den Kabelschirm müssen Sie außen um den Entstörferrit verlegen und an PE (Messingschraube mit Bolzen) rechts...
Stamolys CA71HY Verdrahtung 4.2.3 Zweikanalausführung Anschluss Benennung Funktion Leck in der Auffangwanne hat sich Flüssigkeit angesammelt Signaleingänge keine Probe keine Probe verfügbar, Messung wird nicht gestartet, Anzeige blinkt GW 1-1 Über- bzw. Unterschreitung von Grenzwert 1, Kanal 1 GW 2-1 Über- bzw.
Stamolys CA71HY Verdrahtung Anschlusskontrolle Führen Sie nach dem elektrischen Anschluss folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Analysator oder Kabel äußerlich unbeschädigt? Sichtkontrolle Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild 230 V AC / 50 Hz überein?
Bedienung Stamolys CA71HY Bedienung Anzeige- und Bedienelemente M CE RS 232 a0001679 Abb. 19: Anzeige- und Bedienelemente LED-Display (Messwert) LC-Display (Messwert + Status) Serielle Schnittstelle RS 232 Bedientasten mit Kontroll-LEDs Vor-Ort-Bedienung Die Bedientasten und die integrierten Kontroll-LEDs haben folgende Funktionen:...
Stamolys CA71HY Bedienung 5.2.1 Hauptmenü Das Hauptmenü rufen Sie auf, indem Sie die Taste gedrückt halten, bis auf dem Display AUTO MESSEN angezeigt wird. Die Hauptmenüpunkte und die Informationen dazu entnehmen Sie bitte der folgenden Tabelle. Menüpunkt Display Info AUTO MESSEN zeitgesteuerte Aktionen Kalibrierung, Messung, Spülen...
Bedienung Stamolys CA71HY 5.2.3 KONFIGURIEREN Hinweis! Einige Einstellungen, die Sie in diesem Menü vornehmen können, beeinflussen die Vorgaben im Menü PARAMETRIEREN. Arbeiten Sie daher bei der Erstinbetriebnahme zuerst KONFIGURIEREN komplett ab. Menüpunkt Einstellbereich Display Info (Werkseinstellungen fett) Eingabe von 03.
Seite 25
Stamolys CA71HY Bedienung Menüpunkt Einstellbereich Display Info (Werkseinstellungen fett) Auswahl für den Messbereichsumfang Kanal 1. Ist der Konzentrations-Messbereich 0 ... x mg/l, so entsprechen Analogausgang 1 0 mg/l entweder 4 mA oder 0 mA. Das Messbereichs- ende ist in beiden Fällen gleich bei 20 mA.
Bedienung Stamolys CA71HY 5.2.4 PARAMETRIEREN Menüpunkt Einstellbereich Display Info (Werkseinstellungen fett) Messbereich Der angegebenen Konzentration wird am Analogausgang Anfang 1 1 ein Wert von 0 bzw. 4 mA zugeordnet. 1 ... 500 μg/l 0 μg/l Nur Zweikanalausführung! Messbereich Der angegebenen Konzentration wird am Analogausgang Anfang 2 2 ein Wert von 0 bzw.
Stamolys CA71HY Bedienung Menüpunkt Einstellbereich Display Info (Werkseinstellungen fett) Konzentration des Kalibrierstandards. 1 ... 500 μg/l Kalibrierlösung Wählen Sie einen Standard, dessen Konzentration im 400 μg/l oberen Drittel des Messbereichs liegt. Zeitpunkt der 1. Spülung (TT.MM.JJ, Uhrzeit hh.mm. Nach jeder Änderung wird das Spülintervall nicht mehr abgewartet.
Seite 28
Bedienung Stamolys CA71HY 5.2.7 SERVICE Menüpunkt Display Info "Virtuelle Schalttafel" Sie können verschiedene Ventil- und Pumpenkombinatio- nen wählen. Die Einstellmöglichkeiten sind: – Ventil 1: P (Probe) oder S (Standard) – Ventil 2: S (Standard) oder R (Reiniger) – Ventil 3 (nur Zweikanalausführung): 1 (Kanal 1) oder 2 (Kanal 2) –...
Stamolys CA71HY Bedienung 5.2.9 DATENSPEICHER-Kalibrierdaten Hinweis! Sie gelangen zum Datenspeicher-Kalibrierdaten über das Menü KONFIGURIEREN. Drücken Sie dazu im Menüpunkt "Kalibrierfaktor" die Taste Menüpunkt Display Info Der Datenspeicher-Kalibrierdaten enthält die letzten 100 Kalibrierfaktoren mit Datum und Uhrzeit. Sind keine Kalibrierfaktor Werte vorhanden, erscheint "Leersatz". Innerhalb der Datensätze blättern Sie mit den Tasten...
Seite 30
Bedienung Stamolys CA71HY 5.3.2 Kalibrierbeispiel Sie wollen eine sofortige Kalibrierung auslösen (z.B. nachdem Sie die Reagenzien ausgetauscht haben). Sie haben die Reagenzien getauscht, die Schläuche wieder gefüllt (keine Luftblasen). Der Analysator ist im Messmodus. Halten Sie gedrückt, bis AUTO MESSEN erscheint.
Stamolys CA71HY Inbetriebnahme Inbetriebnahme Installations- und Funktionskontrolle Warnung! • Kontrollieren Sie, dass alle Anschlüsse korrekt ausgeführt sind. Überprüfen Sie insbesondere alle Schlauchverbindungen auf festen Sitz, damit keine Leckagen auftreten. • Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt!
Stamolys CA71HY Wartung Wartung " Achtung! In den folgenden Kapiteln nicht aufgeführte Maßnahmen dürfen Sie nicht selbst durchführen. Diese Arbeiten dürfen nur durch den Service ausgeführt werden. Wartungsplan Nachfolgend finden Sie alle Wartungstätigkeiten beschrieben, die Sie während des normalen Betrie- bes des Analysators durchführen müssen.
Wartung Stamolys CA71HY Sie müssen die Reagenzien auf jeden Fall austauschen, wenn: • die Reagenzien durch Probe verunreinigt sind (s. "Störungsbehebung"/"Fehlersuchanleitung") • die Reagenzien überaltert sind • die Reagenzien aufgrund falscher Lagerbedingungen oder durch Umwelteinflüsse verdorben sind. 7.2.1 Reagenzien prüfen Prüfen Sie die Konzentration des Standards im Labor.
Seite 35
Stamolys CA71HY Wartung Lösen Sie die Schlauchkasette(n) (1 bis 3 pro Pumpe): – Drücken Sie gegen die untere Halterung (Pos. 3). – Sie können nun die Schlauchkassette mitsamt dem Pumpenschlauch entnehmen. – Nehmen Sie den alten Schlauch von der Kassette und entsorgen ihn.
Wartung Stamolys CA71HY " Achtung! Achten Sie darauf, dass Sie die neuen Pumpenschläuche an den richtigen Anschlüssen am T-Schlauchverbinder anschließen! Die Bestellnummern der Pumpenschläuche entnehmen Sie bitte dem Kapitel "Störungsbehebung/Ersatzteile". Anpressdruck der Pumpe einstellen Wenn sich die Pumpenschläuche nicht blasenfrei füllen, justieren Sie die Stellschraube für den Anpressdruck der Pumpe: Lösen Sie die Stellschraube (→...
Wartung Stamolys CA71HY " Achtung! Berühren Sie keinesfalls die optischen Fenster der Küvette mit den Fingern! Andernfalls verbleiben Fettspuren auf den optischen Flächen. Das kann zu verfälschten Messwerten führen. Einbau der neuen Küvette Setzen Sie die neue Küvette ein. Verbinden Sie die Küvette mit den Schläuchen so, dass die Probenzuführung von unten erfolgt.
Stamolys CA71HY Zubehör Zubehör Hinweis! Nachfolgend finden Sie das lieferbare Zubehör zum Ausgabezeitpunkt dieser Dokumentation. Für Zubehör, das nicht hier aufgeführt ist, wenden Sie sich bitte an Ihren Service. Probevorlage – für die Probenahme aus druckbeaufschlagten Systemen – ergibt einen drucklosen, kontinuierlichen Probenstrom •...
Störungsbehebung Stamolys CA71HY Störungsbehebung Fehlersuchanleitung Obwohl der Analysator aufgrund des einfachen Aufbaus wenig störanfällig ist, können Störungen an der Messstelle nicht vollständig ausgeschlossen werden. Im Folgenden finden Sie deshalb mögliche Fehler, deren Ursachen und Ihre Möglichkeiten zur Feh- lerbehebung. 9.1.1...
Seite 41
Stamolys CA71HY Störungsbehebung Fehler Mögliche Ursache Tests und / oder Abhilfemaßnahmen Falsche Konzentration Prüfen Sie die Konzentration im Labor. Passen Sie den Standard entsprechend an (PARAMETRIEREN, "Kali- des Standards brierlösung") oder tauschen Sie den Standard aus. Reagenzien verunreinigt Einfache Prüfung: Mischen Sie 5-10 ml Standard und je 5 ml Reagenz in einem Becher. Tritt nach max. 10 oder gealtert Minuten keine Färbung auf, müssen die Reagenzien getauscht werden.
Störungsbehebung Stamolys CA71HY Fehler Mögliche Ursache Tests und / oder Abhilfemaßnahmen Zeitpunkt 1. Spülung Das Datum muss zwischen dem 01.01.1996 und dem aktuellen Datum eingestellt sein. nicht erreicht Spülung startet nicht Intervall nicht abgelau- Ändern Sie die Parametrierung. fen oder 0 h Verstopfung im Gerät...
Stamolys CA71HY Störungsbehebung Position Ersatzteil Bestellnummer Schlauchverbinder 1,6 mm x 1,6 mm (10 Stück) 51506495 Schlauchverbinder T 1,6 mm x 1,6 mm x 1,6 mm (10 Stück) 51506490 Schlauchverbinder Y 1,6 mm x 1,6 mm x 1,6 mm (10 Stück) 51512096 Anschlussnippel Probesammler (10 Stück)
Störungsbehebung Stamolys CA71HY Datum Version Änderungen in der Software Dokumentation 07/2004 Erweiterung BA353C/07/xx/09.04 • Einstellbereich Probe saugen auf 999s BA357C/07/xx/10.04 • Einstellbereich Reinigungsdauer auf 300 s • Einstellbereich Frequenzen auf 5800 Hz • Übernahme Werkseinstellungen nach Vorgabe • Veränderte Messabläufe AM-D, AL-A (wie Härte)
