Montage
3.2

Montage mit drehbarem Haltewinkel

3.2.1 Halterung an drehbaren Haltewinkel montieren

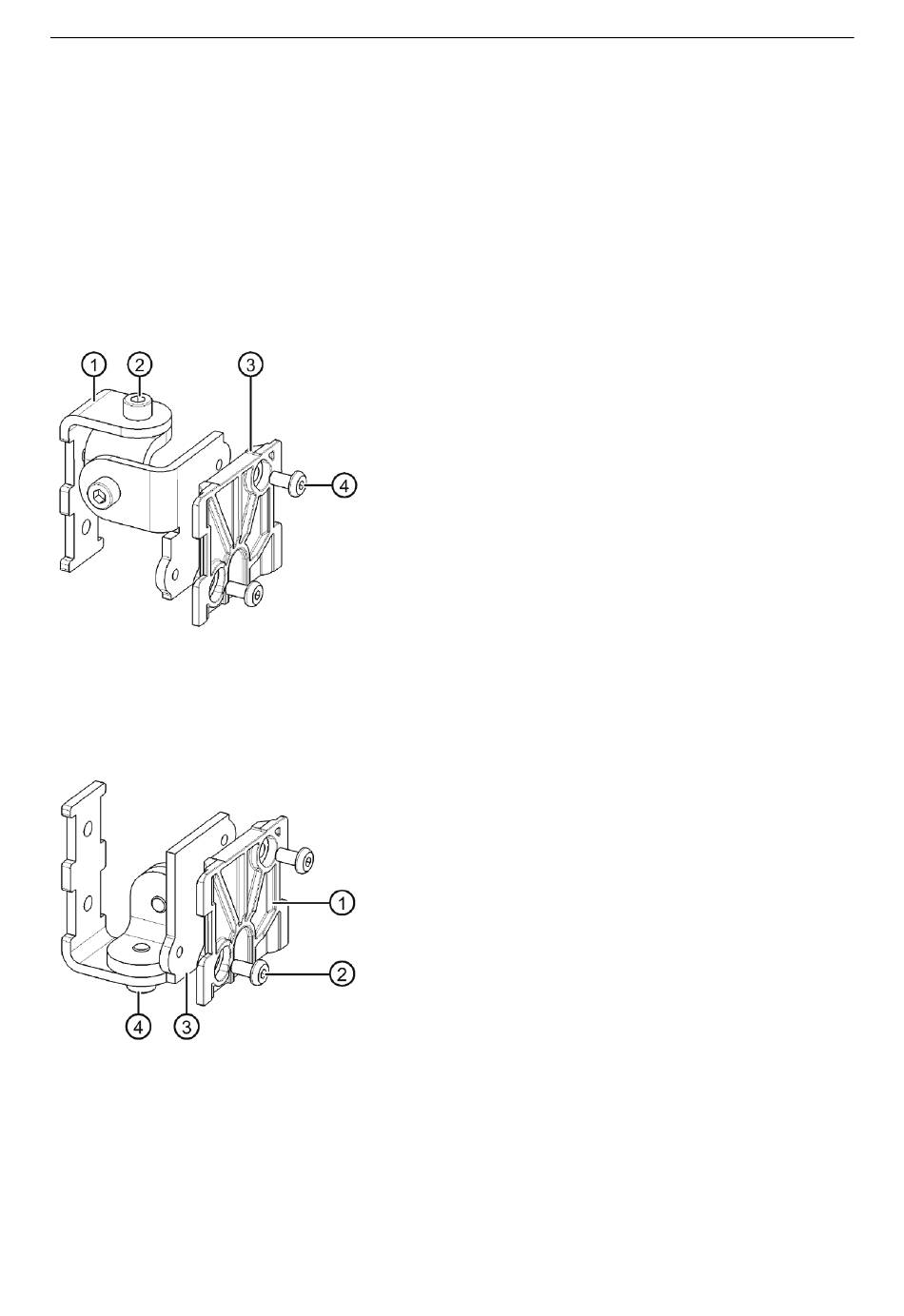

Montagevarianten
Folgende Montagevarianten des drehbaren Haltewinkels sind möglich:
Variante 1:
①
Drehbarer Haltewinkel
②
Einstellschraube (2 Stk.)
Variante 2:
①
Halterung
②
Befestugungsschraube (2 Stk.)
Vorgehensweise
Montieren Sie die Halterung mit zwei Befestigungsschrauben an den drehbaren
Haltewinkel nach einer der oben abgebildeten Varianten.
12
③
Halterung
④
Befestugungsschraube (2 Stk.)
③
Drehbarer Haltewinkel
④
Einstellschraube (2 Stk.)
Antenne ANT793-8DP
C79000-G8974-C320-05, 05/2019
