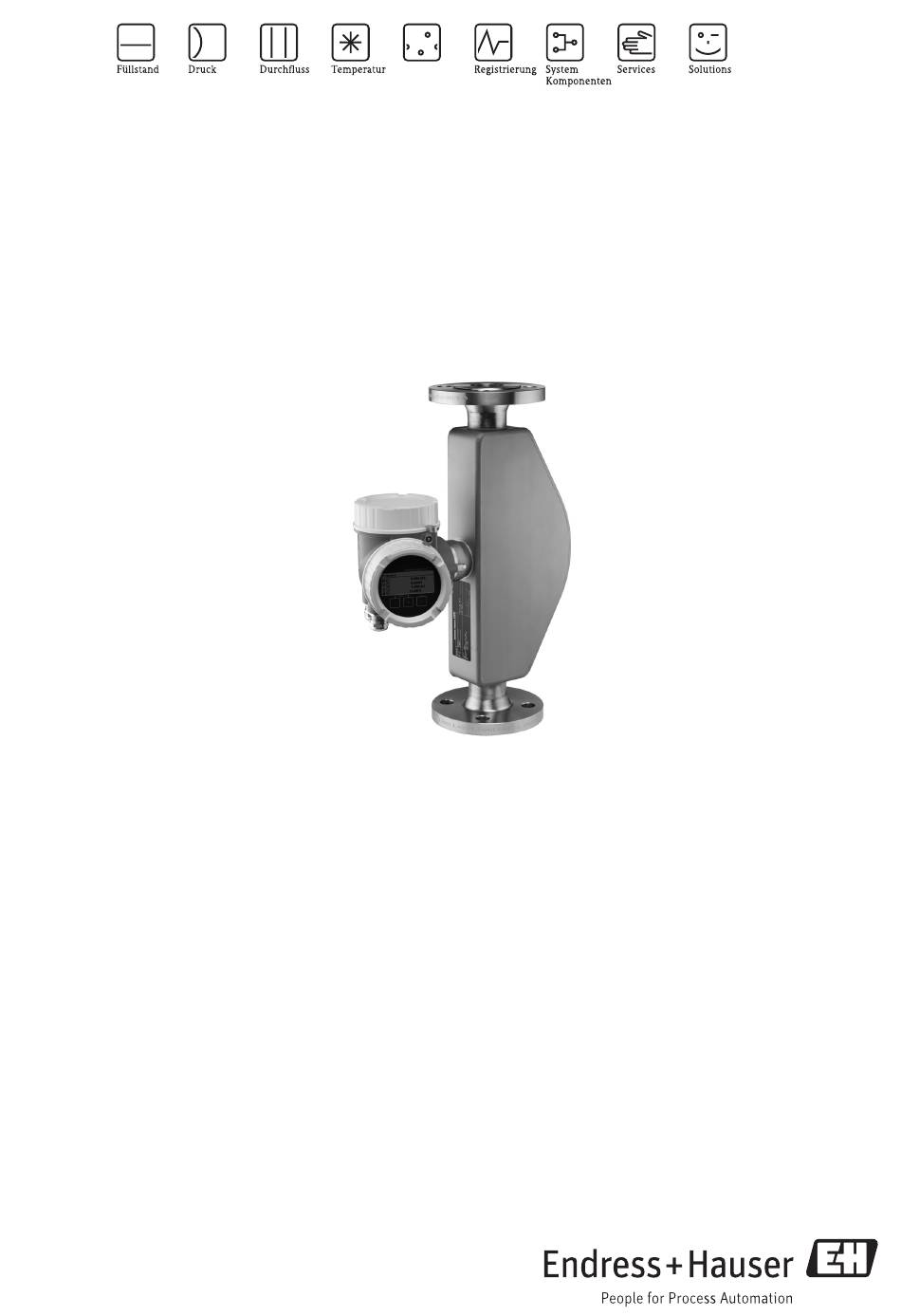

Technische Information
Proline Promass E 200
Coriolis-Massedurchfluss-Messsystem
Das Gerät mit echter Zweileitertechnologie und für minimale
Gesamtkosten
Anwendungsbereich
• Hochgenaue Messung von Flüssigkeiten und Gasen
für ein breites Anwendungsspektrum.
• Das Coriolis-Messprinzip arbeitet unabhängig von
physikalischen Messstoffeigenschaften wie Viskosität
und Dichte.
Geräteeigenschaften
• Kompaktes, vielfältig einsetzbares Messgerät
• Messstofftemperatur: Max. +140 °C (+284 °F)
• Nennweitenbereich: Max. 50 (2")
• Zweileiter-Umformer aus Aluminium oder rostfreiem
Stahl
• Grafische Vor-Ort-Anzeige mit Bedienung von außen
(Touch Control)
• Kommunikation via 4-20 mA HART und PROFIBUS
PA
• Weltweit gültige Ex-Zulassungen: ATEX, IECEx,
cCSAus (Eigensicherheit oder druckfester Kapselung),
SIL 2
TI01009D/06/DE/16.12
71195415
Analyse
Ihre Vorteile
Echte Zweileitertechnologie für nahtlose Systemintegra-
tion und minimale Gesamtkosten
Planung - richtige Produktselektion
Mit Applicator einfach und sicher das Messgerät für alle
Anwendungen auswählen und auslegen
Installation - einfach und effizient
• Unempfindlich gegenüber externen Rohrleitungskräf-
ten und Vibrationen
• Keine Ein- und Auslaufstrecken erforderlich
• Reduzierter Verkabelungsaufwand durch Zweileiter-
technologie
Inbetriebnahme - sicher und intuitiv
Geführte Parametrierung ("Make-it-run"-Wizards)
Betrieb - erhöhte Verfügbarkeit der Messung
• Multivariable Messung: Durchfluss und Dichte
• Unempfindlich gegenüber Prozesseinflüssen
• Diagnosefähigkeit; automatische Datenwiederherstel-
lung durch HistoROM
Kosteneffizientes Life Cycle Management durch W@M
