Montage
24
3.2.12

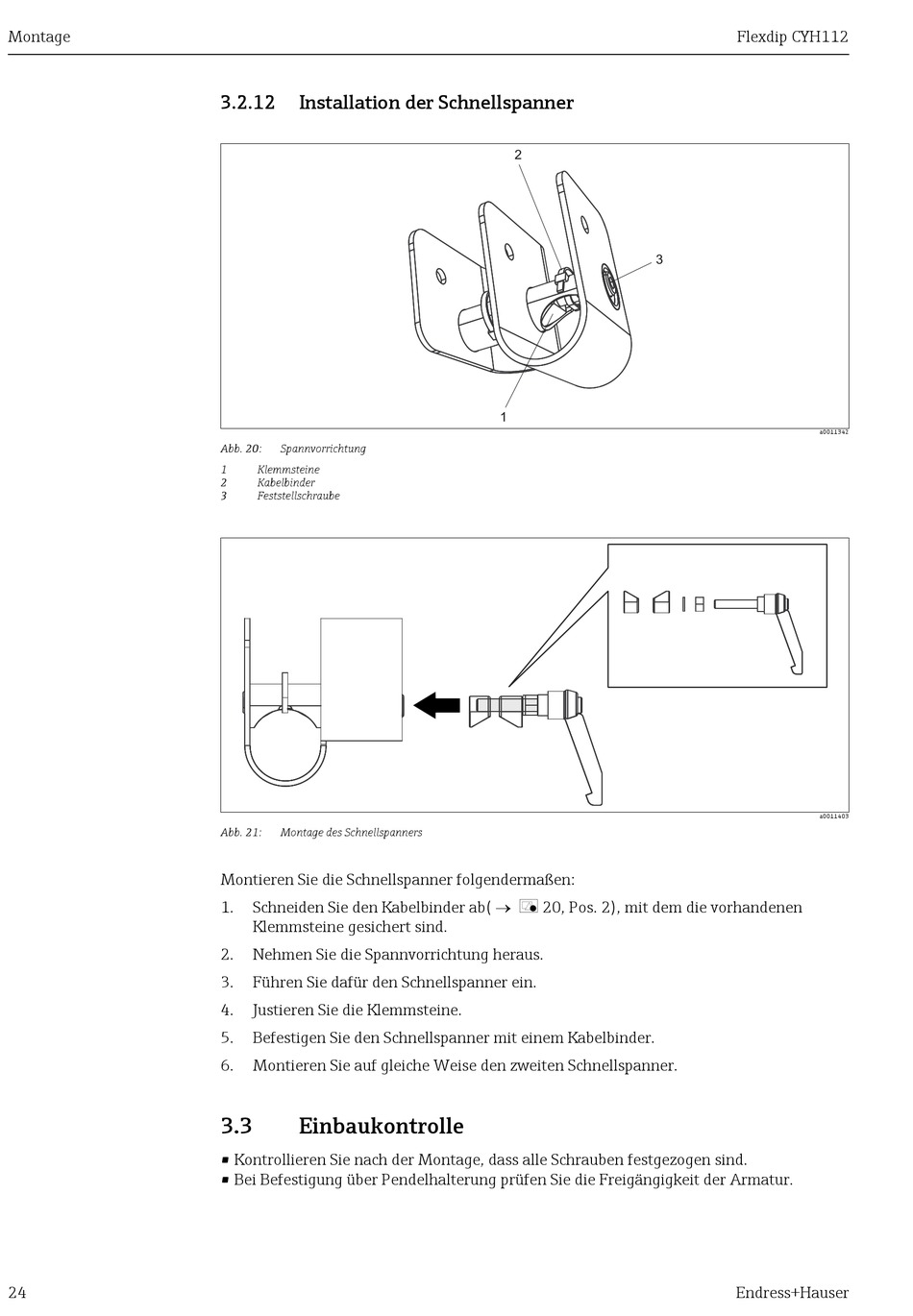

Installation der Schnellspanner
Abb. 20:
Spannvorrichtung
1
Klemmsteine
2
Kabelbinder
3
Feststellschraube
Abb. 21:
Montage des Schnellspanners
Montieren Sie die Schnellspanner folgendermaßen:
Schneiden Sie den Kabelbinder ab( å 20, Pos. 2), mit dem die vorhandenen
1.
Klemmsteine gesichert sind.
2.
Nehmen Sie die Spannvorrichtung heraus.
3.
Führen Sie dafür den Schnellspanner ein.
4.
Justieren Sie die Klemmsteine.
5.
Befestigen Sie den Schnellspanner mit einem Kabelbinder.
6.
Montieren Sie auf gleiche Weise den zweiten Schnellspanner.
3.3
Einbaukontrolle
• Kontrollieren Sie nach der Montage, dass alle Schrauben festgezogen sind.
• Bei Befestigung über Pendelhalterung prüfen Sie die Freigängigkeit der Armatur.
2
3
1
Flexdip CYH112
a0011342
a0011403
Endress+Hauser
