Montage
18

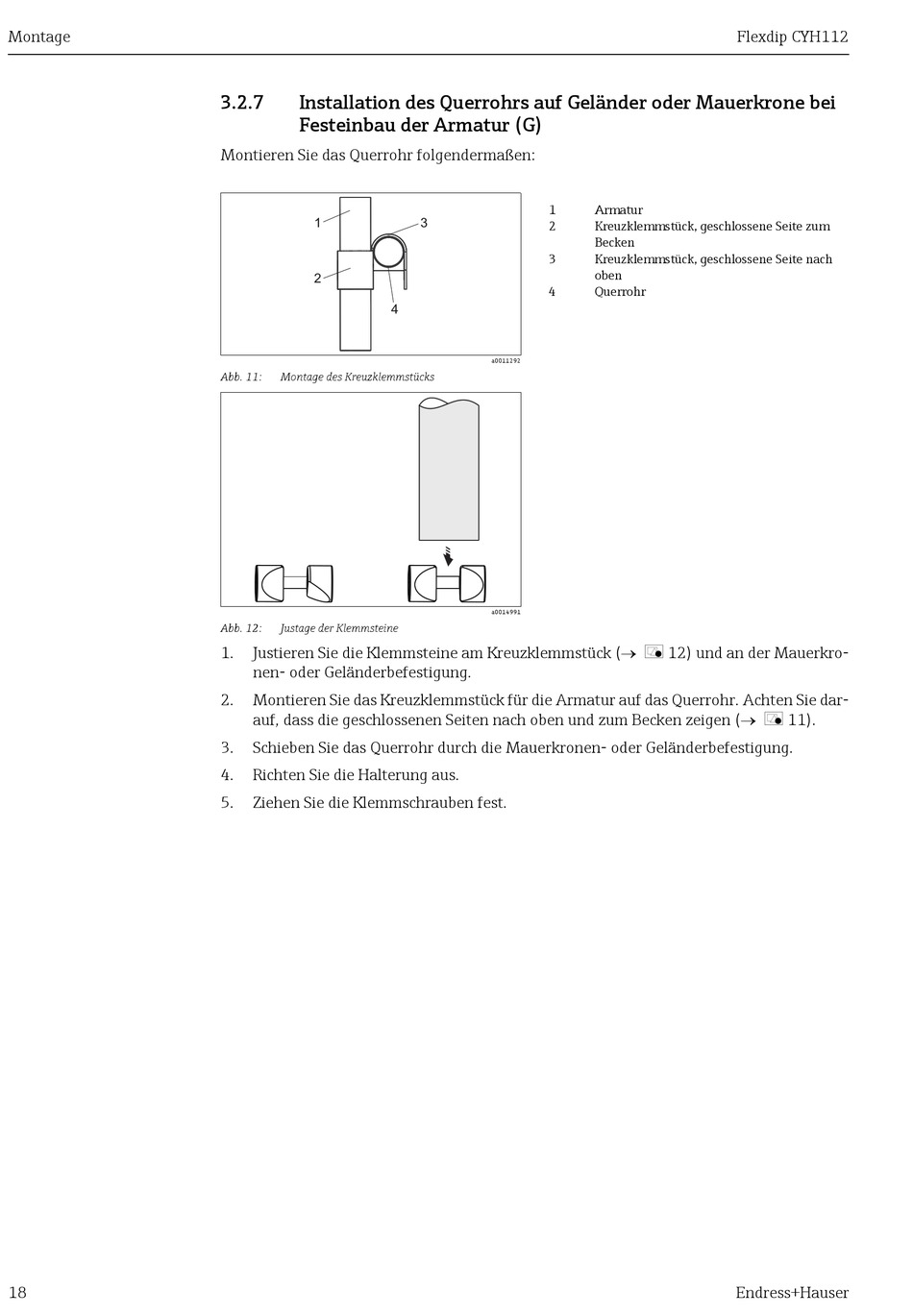

3.2.7 Installation des Querrohrs auf Geländer oder Mauerkrone bei
Festeinbau der Armatur (G)
Montieren Sie das Querrohr folgendermaßen:
1
2
4
Abb. 11: Montage des Kreuzklemmstücks
Abb. 12: Justage der Klemmsteine
1. Justieren Sie die Klemmsteine am Kreuzklemmstück ( å 12) und an der Mauerkro-
nen- oder Geländerbefestigung.
2. Montieren Sie das Kreuzklemmstück für die Armatur auf das Querrohr. Achten Sie dar-
auf, dass die geschlossenen Seiten nach oben und zum Becken zeigen ( å 11).
3. Schieben Sie das Querrohr durch die Mauerkronen- oder Geländerbefestigung.
4. Richten Sie die Halterung aus.
5. Ziehen Sie die Klemmschrauben fest.
1
3
2
3
4
a0011292
a0014991
Flexdip CYH112
Armatur
Kreuzklemmstück, geschlossene Seite zum
Becken
Kreuzklemmstück, geschlossene Seite nach
oben
Querrohr
