Systemintegration

10
4 Systemintegration
Um Befehle an CDC90 zu senden, wird der interne Analogeingang der CDC90 Steuerein-
heit verwendet. Umgekehrt wird zum Empfang analoger Rückmeldungen von der CDC90
der analoge Ausgang der CDC90 Steuereinheit verwendet.
4.1

Analog-Kommunikation im System einbinden

4.1.1

Konfiguration der CDC90 Steuereinheit

Die Einstellungen der CDC90 Steuereinheit sind vorkonfiguriert. Zur Überprüfung und
Änderung der Konfiguration wird im Folgenden die Konfiguration beschrieben.
1. Einstellungen des über Remote Display oder Webserver-Zugang anpassen.
2. Für den Webserver-Zugang die IP-Adresse 192.168.0.4 eingeben.
Unter Menü/Setup/Eingänge/Stromeingang 4:1 ansehen, diese Werte sind für die Soft-
keys der CDC90 Steuereinheit belegt und dürfen nicht verändert werden.
Unter Menü/Setup/Eingänge/Stromeingang 4:2 ansehen, dieser Stromeingang ist über
Modbus TCP intern mit dem Liquiline Control CDC90 verknüpft. Die Konfiguration des
Modbus AI darf nicht verändert werden.
Unter Menü/Setup/Ausgänge/Stromausgang 1:1 ansehen, diese Werte sind für die
LED-Anzeige der CDC90 Steuereinheit belegt und dürfen nicht verändert werden.
Unter Menü/Setup/Ausgänge/Stromausgang 1:2 dürfen die Konfiguration des Modbus
AO nicht verändert werden. Der Stromausgang 1:2 ist über Modbus TCP intern mit dem
Liquiline Control CDC90 verknüpft.
4.1.2

Einstellung im Liquiline Control CDC90

Um die Fernsteuerung der CDC90 zu starten, muss diese in der Betriebsart Fernzugriff
versetzt werden. Das Lesen der CDC90 Parameter ist in jeder Betriebsart möglich.

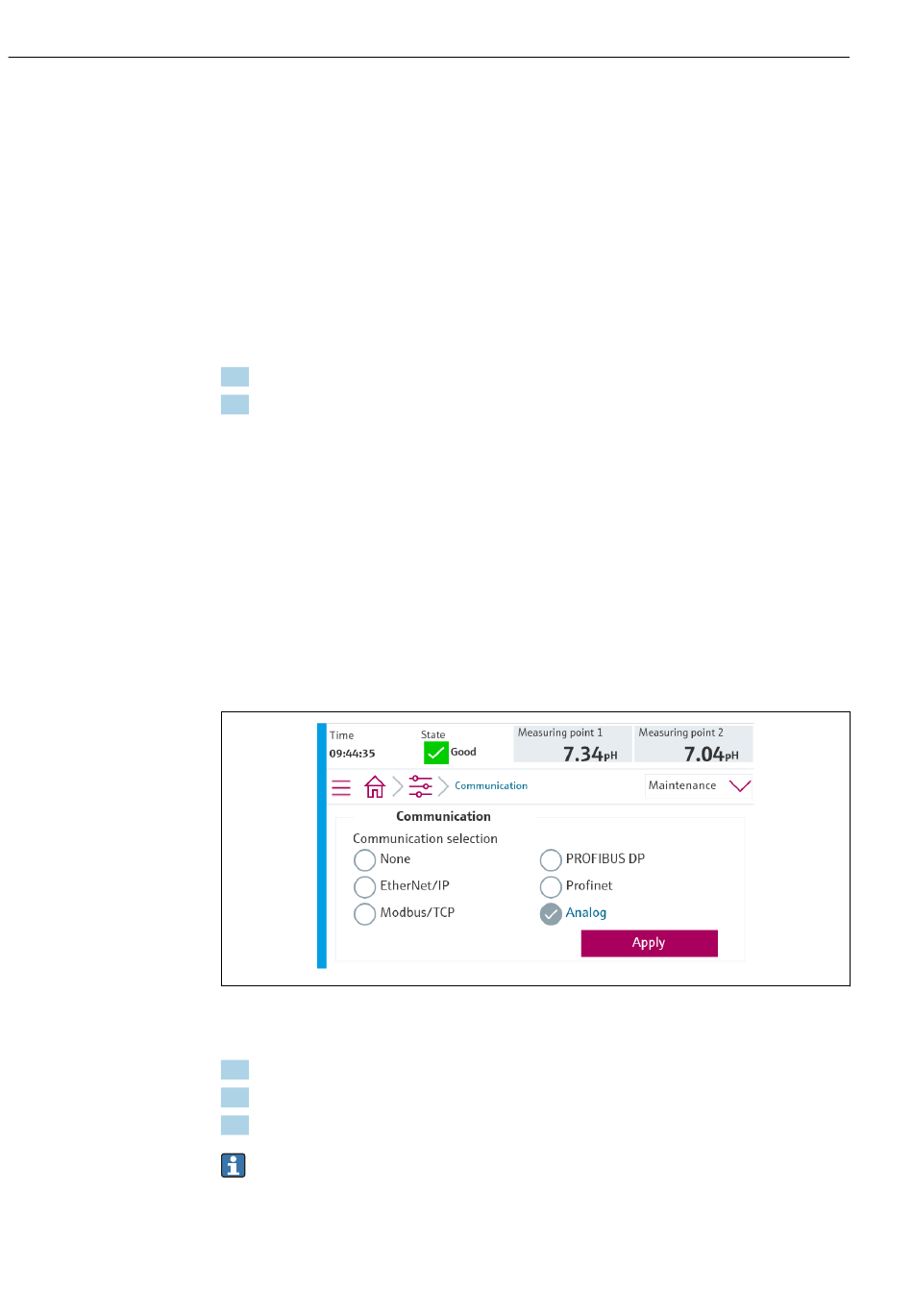

1. In CDC90 zu Applikation/Kommunikation navigieren.
2. Analog auswählen.
3. Mit Übernehmen bestätigen
Es wird nur eine Feldbuskommunikation oder analog verwendet, um Befehle an das
Liquiline Control CDC90 zu senden oder die Werte zu lesen.
Liquiline Control CDC90
A0041805
