Liquiline Control CDC90
Endress+Hauser
Armatur
S:ON
S:OFF
S
Armatur verfährt zu Beginn
des Schritts in die Servicepo-
sition.
Am Ende des Schritts fährt
die Armatur wieder auf die
Position vor dem Schritt.
M
Armatur verfährt zu Beginn
des Schritts in die Messposi-
tion.
Am Ende des Schritts fährt
die Armatur wieder auf die
Position vor dem Schritt.
S:S
Armatur verfährt zu Beginn
des Schritts in die Servicepo-
sition und verbleibt dort.
S:M
Armatur verfährt zu Beginn
des Schritts in die Messposi-
tion und verbleibt dort.
10.2.5
Reinigungs- und Kalibrierschritte zu Sequenzen erstellen
Eine Sequenz besteht aus Schritten und kann aber auch Sequenzen enthalten.

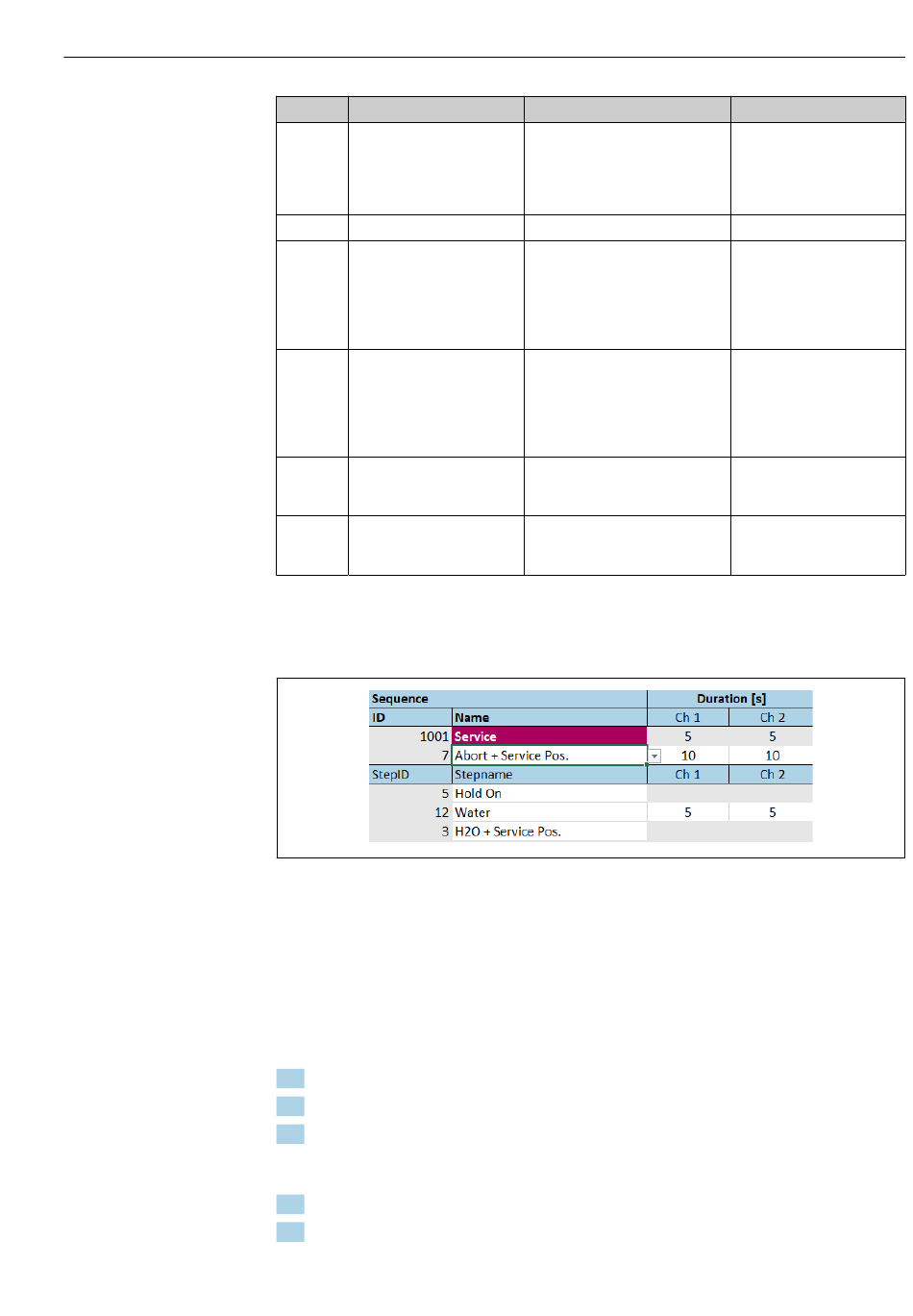

50
Beispiel einer Sequenz
ID:
ID der Sequenz
StepID:
ID der Schritte
Schrittdauer in Sequenz angeben
1. Konfigurationstool öffnen.
2. Gewünschte Sequenz auswählen.
3. Die Schrittdauer in Sekunden in der Zeile des Schritts angeben unter den Spalten Ch1
und Ch2.
Die Schrittdauer der Messstellen Ch1 und Ch2 sind nun zugeordnet.
4. Den im Fehlerfall auszuführenden Schritt konfigurieren.
5. Weiter mit der Messstellenzuordnung. → 70
Ausgang/Ventile
Wird zu Beginn eines Steps auf
"ON" gesetzt und bleibt auch nach
dem Step auf "ON". Wird erst wie-
der durch S:OFF auf "OFF" gesetzt.
(statisch "ON")
Schaltet ein statisches "S:ON" aus.
Name:
Benennung der Sequenzen und Schritte und
Schritt, der ausgeführt wird, wenn im lau-
fenden Programm ein Fehler auftritt.
Ch1/Ch2:
Messstelle 1/Messstelle 2
Betrieb
Eingang
A0044900
69
